Installation d’un boîtier de CMM E3.S et d’un fond de panier
Suivez les instructions de cette section pour installer un boîtier CMM E3.S et un fond de panier.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
- Assurez-vous d’observer l’ordre et les règles d’installation de la section Ordre et règles d’installation d’un fond de panier.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.
Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SR850 V4 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.
Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.
Procédure

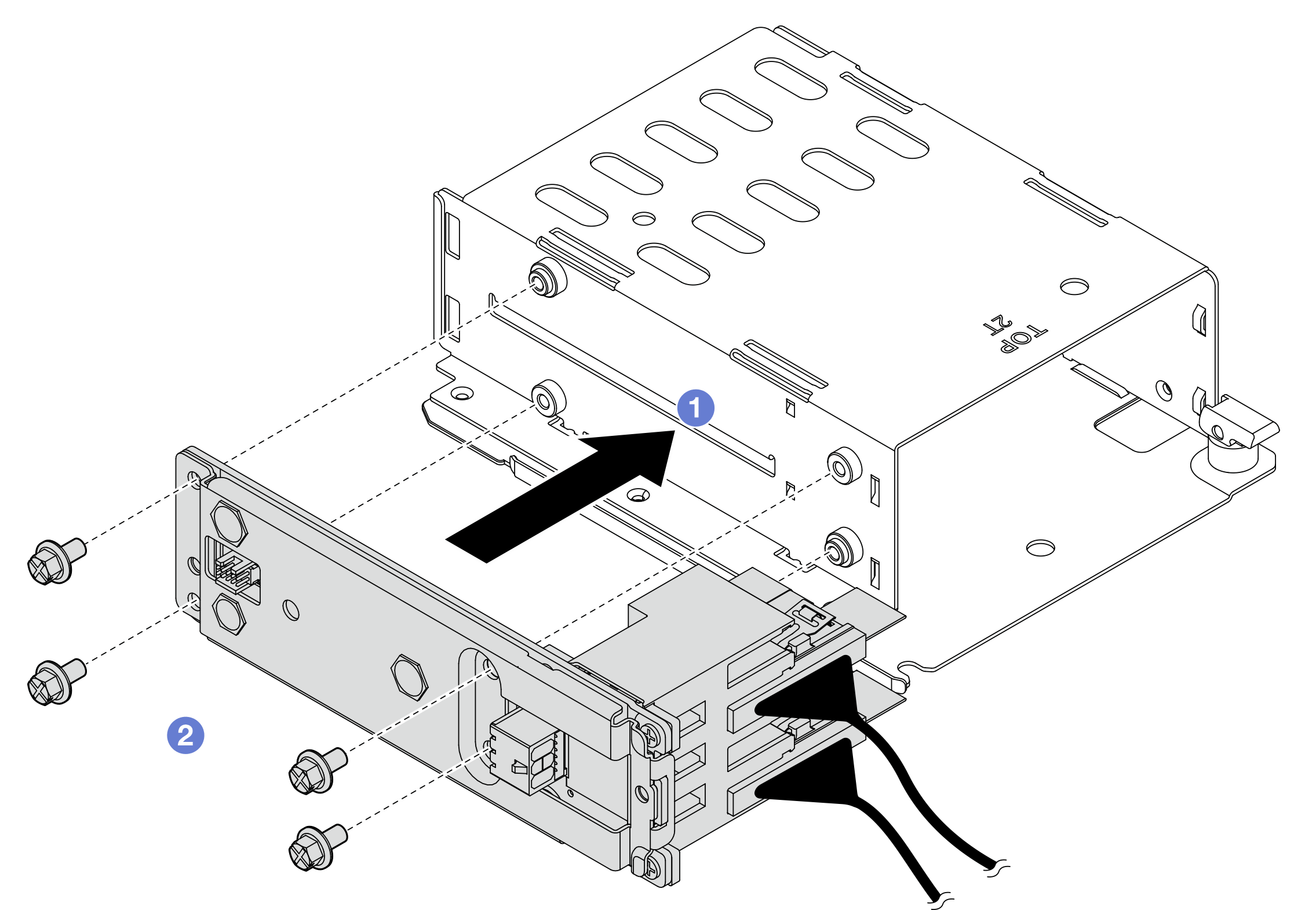

- Installez le fond de panier sur le boîtier E3.S 2T.Figure 1. Installation du fond de panier
Installez le fond de panier sur le boîtier.
Serrez quatre vis pour fixer le fond de panier.

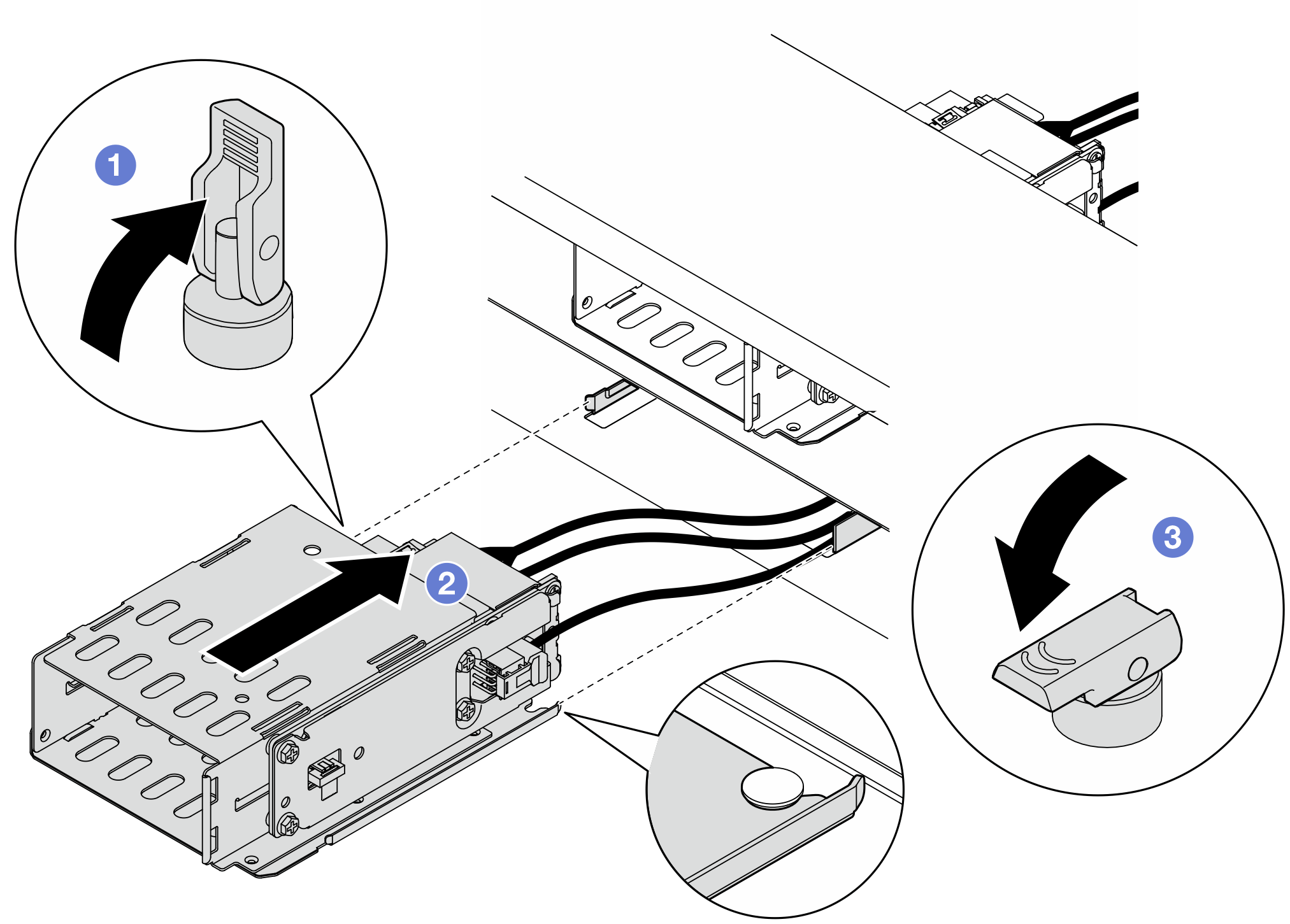

- Installez le boîtier E3.S 2T.Figure 2. Installation du boîtier E3.S 2T
- Vérifiez que le taquet est en position ouverte.
- Faites glisser le boîtier dans le châssis jusqu'à ce que la broche de guidage du châssis soit correctement fixée.
Appuyez sur le taquet pour fixer le boîtier.
Après avoir terminé
- Réinstallez le boîtier de ventilation. Voir Installation du boîtier de ventilation.
- Réinstallez les ventilateurs. Voir Installation d'un ventilateur.
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Réinstallez le CMM ou les obturateurs de CMM et le panneau E3.S. Voir Installation d’un CMM non remplaçable à chaud E3.S.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
