Installazione del telaio e del backplane di un CMM E3.S

Seguire le istruzioni riportate in questa sezione per installare il telaio e il backplane di un CMM E3.S.

Informazioni su questa attività

Attenzione
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Collegare i cavi di segnale al backplane.
  2. Installare il backplane nel telaio 2T E3.S.

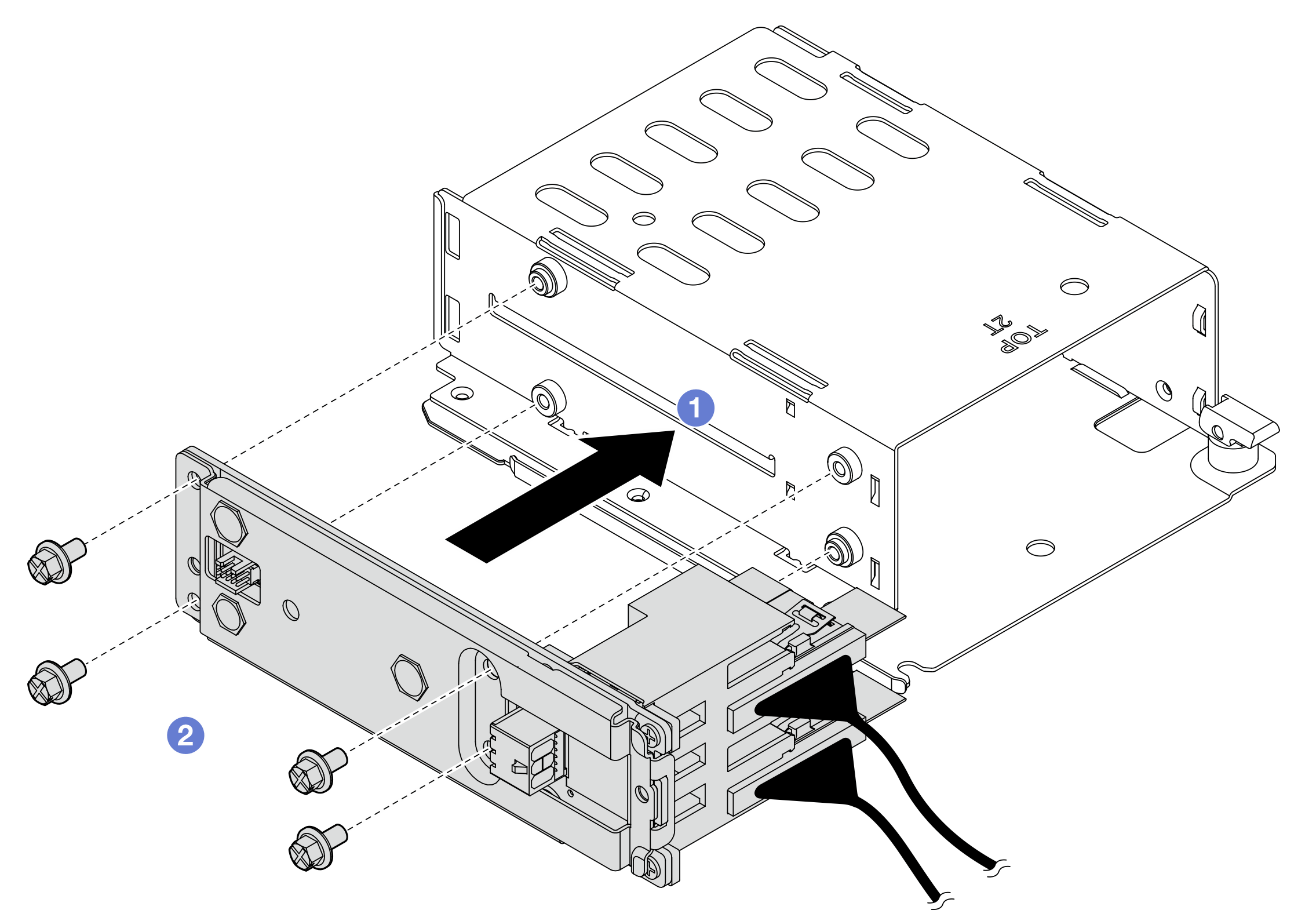

    Figura 1. Installazione del backplane
    Installing the backplane
    1. Installare il backplane nel telaio.
    2. Stringere le quattro viti per fissare il backplane.
  3. Collegare il cavo di alimentazione al backplane.
  4. Installare il telaio 2T E3.S.

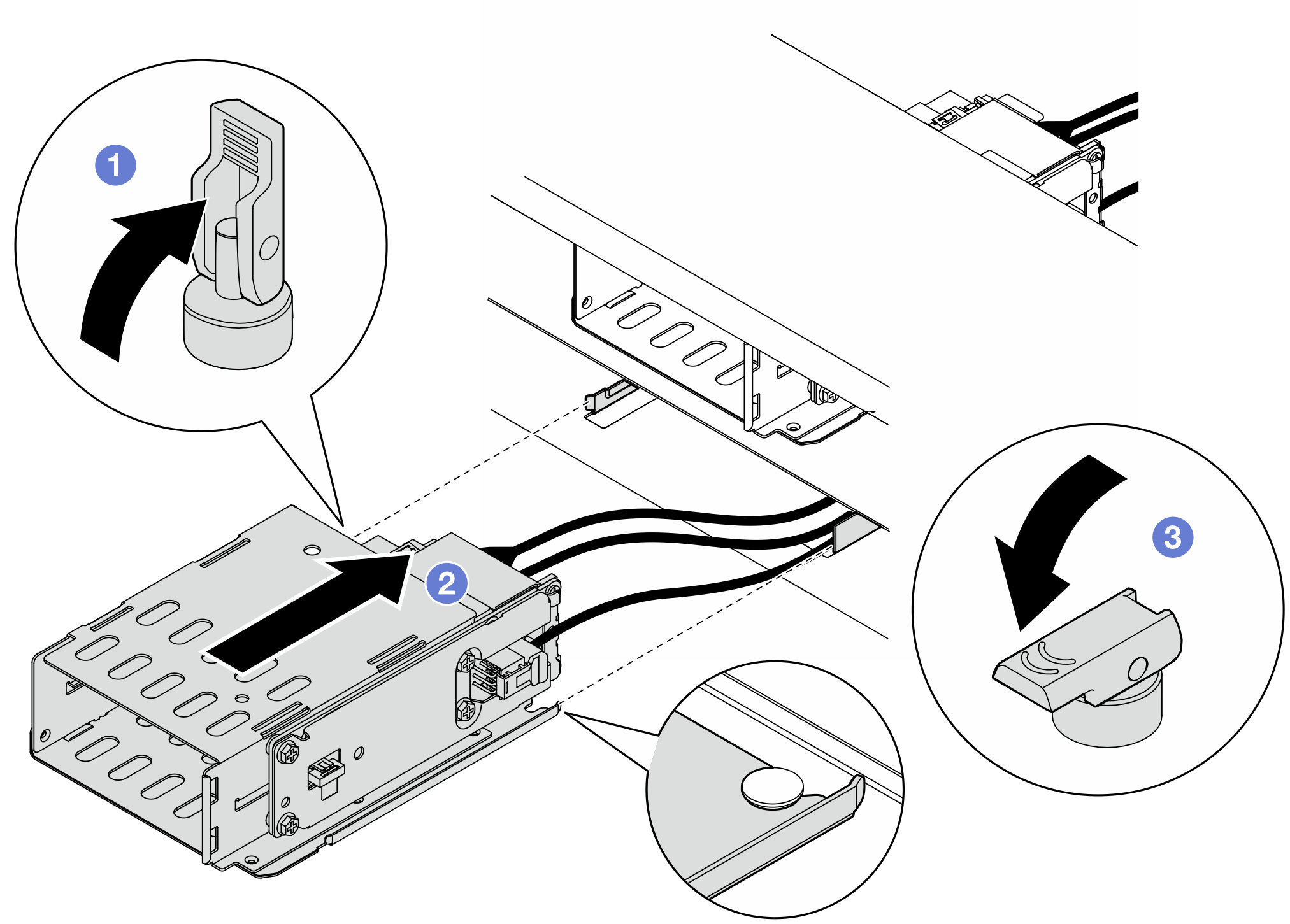

    Figura 2. Installazione del telaio 2T E3.S
    Installing the E3.S 2T cage
    1. Assicurarsi che il fermo sia in posizione di apertura.
    2. Far scorrere il telaio nello chassis finché il piedino della guida sullo chassis non è posizionato correttamente.
    3. Premere il fermo verso il basso per fissare il telaio.
  5. Collegare i cavi di alimentazione e di segnale all'assieme della scheda di sistema. Vedere Instradamento dei cavi interni.

Dopo aver terminato

  1. Reinstallare l'alloggiamento della ventola. Vedere Installazione dell'alloggiamento della ventola.
  2. Reinstallare le ventole. Vedere Installazione di una ventola.
  3. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
  4. Reinstallare il CMM o gli elementi di riempimento del CMM e la mascherina E3.S. Vedere Installazione di un CMM non hot-swap E3.S.
  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
