ติดตั้งตัวครอบ E3.S CMM และแบ็คเพลน

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบและแบ็คเพลน E3.S CMM

ขั้นตอน

1. เชื่อมต่อสายสัญญาณเข้ากับแบ็คเพลน
2. ติดตั้งแบ็คเพลนที่ตัวครอบ E3.S 2T

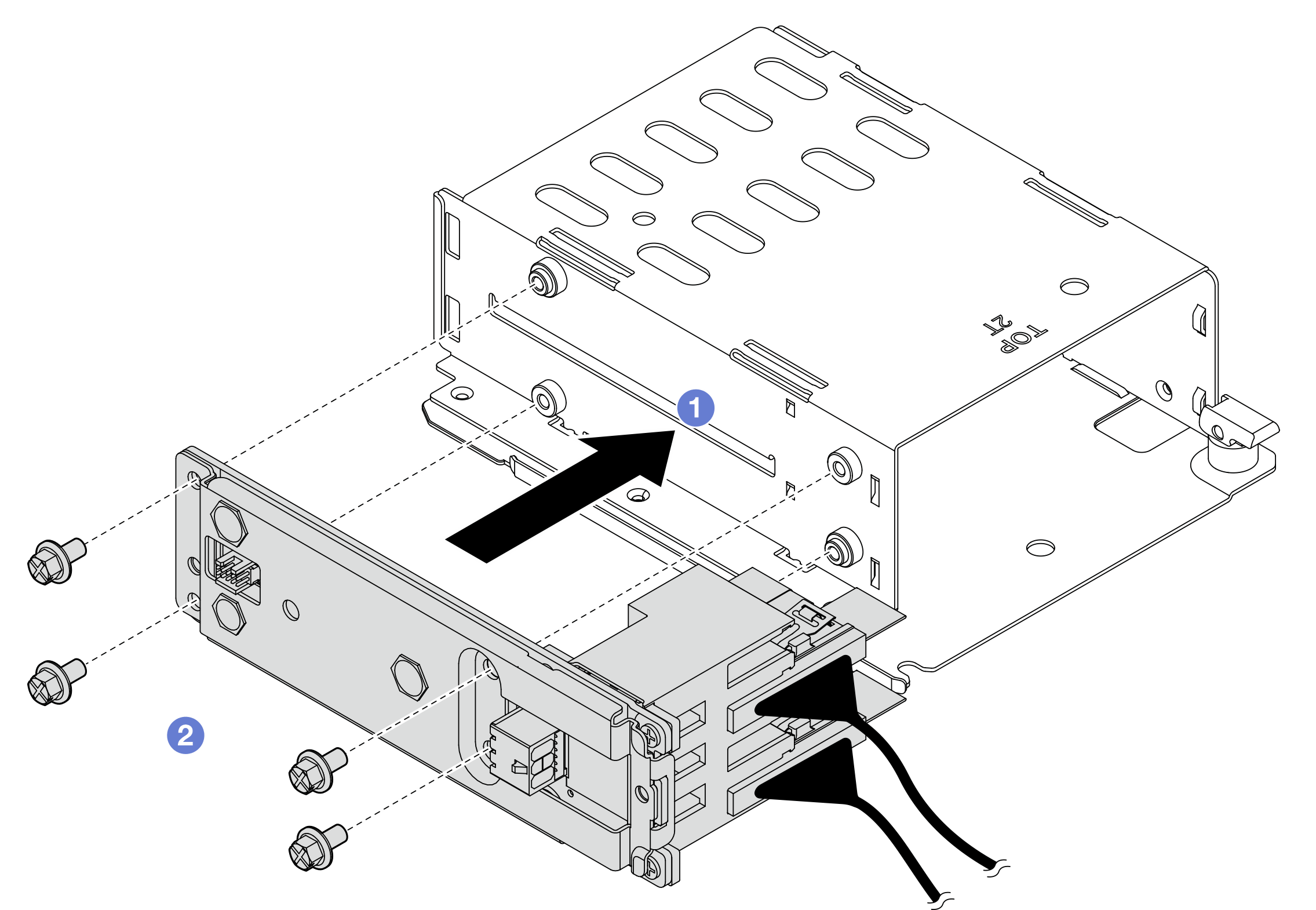

   รูปที่ 1. การติดตั้งแบ็คเพลน


   1. ติดตั้งแบ็คเพลนที่ตัวครอบ
   2. ขันสกรูสี่ตัวเพื่อยึดแบ็คเพลน
3. ต่อสายไฟเข้ากับแบ็คเพลน
4. ติดตั้งตัวครอบ E3.S 2T

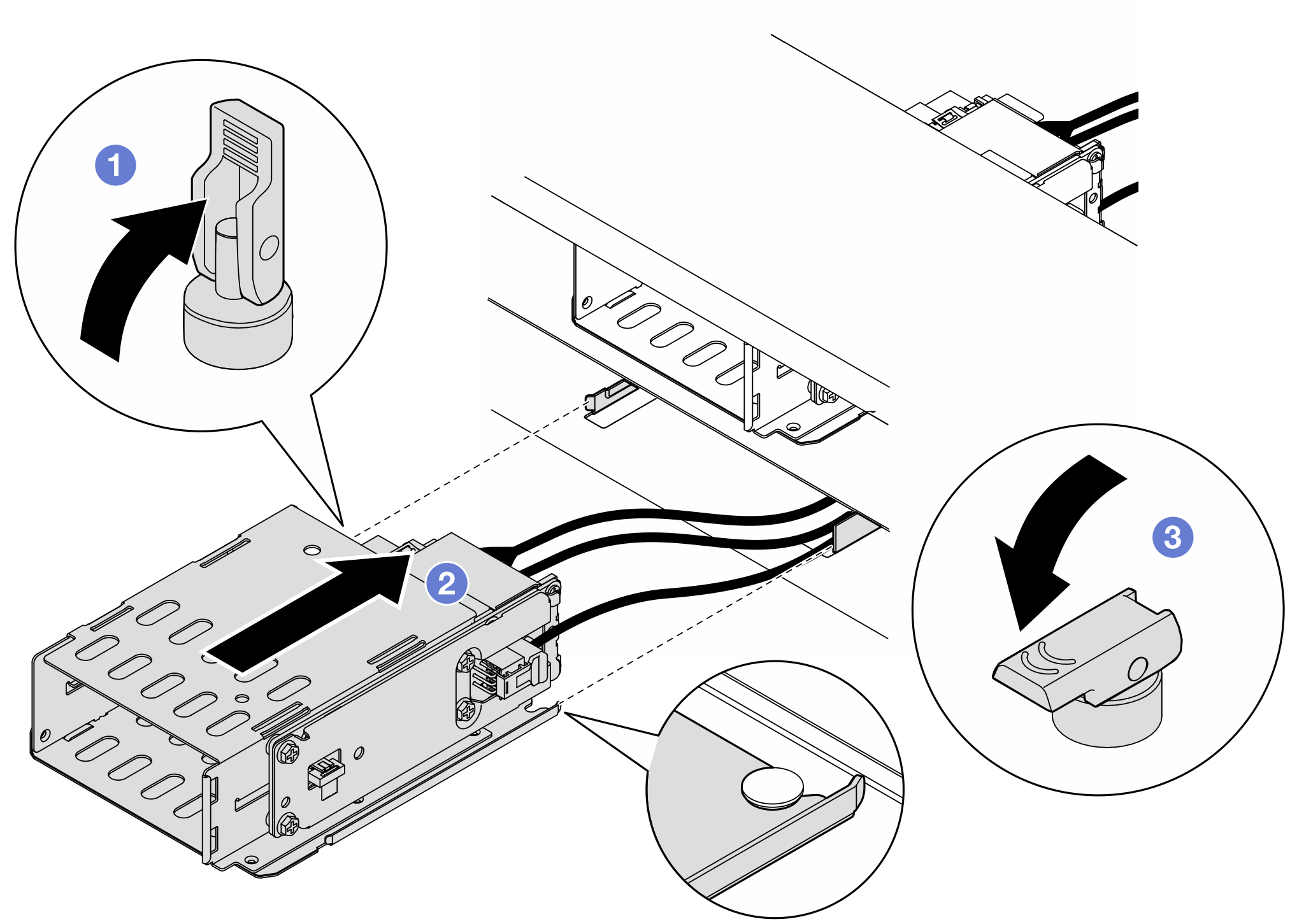

   รูปที่ 2. การติดตั้งตัวครอบ E3.S 2T


   1. ตรวจสอบให้แน่ใจว่าสลักอยู่ในตำแหน่งเปิด
   2. เลื่อนตัวครอบเข้าไปในตัวเครื่องจนกระทั่งหมุดนำร่องบนตัวเครื่องเข้าที่
   3. กดสลักลงเพื่อยึดตัวครอบ
5. เชื่อมต่อสายและสายสัญญาณกลับเข้ากับส่วนประกอบแผงระบบ ดู การเดินสายภายใน
