安裝 E3.S CMM 框架和背板

請依照本節中的指示安裝 E3.S CMM 框架和背板。

程序

1. 將信號線連接到背板。
2. 將背板安裝在 E3.S 2T 框架上。

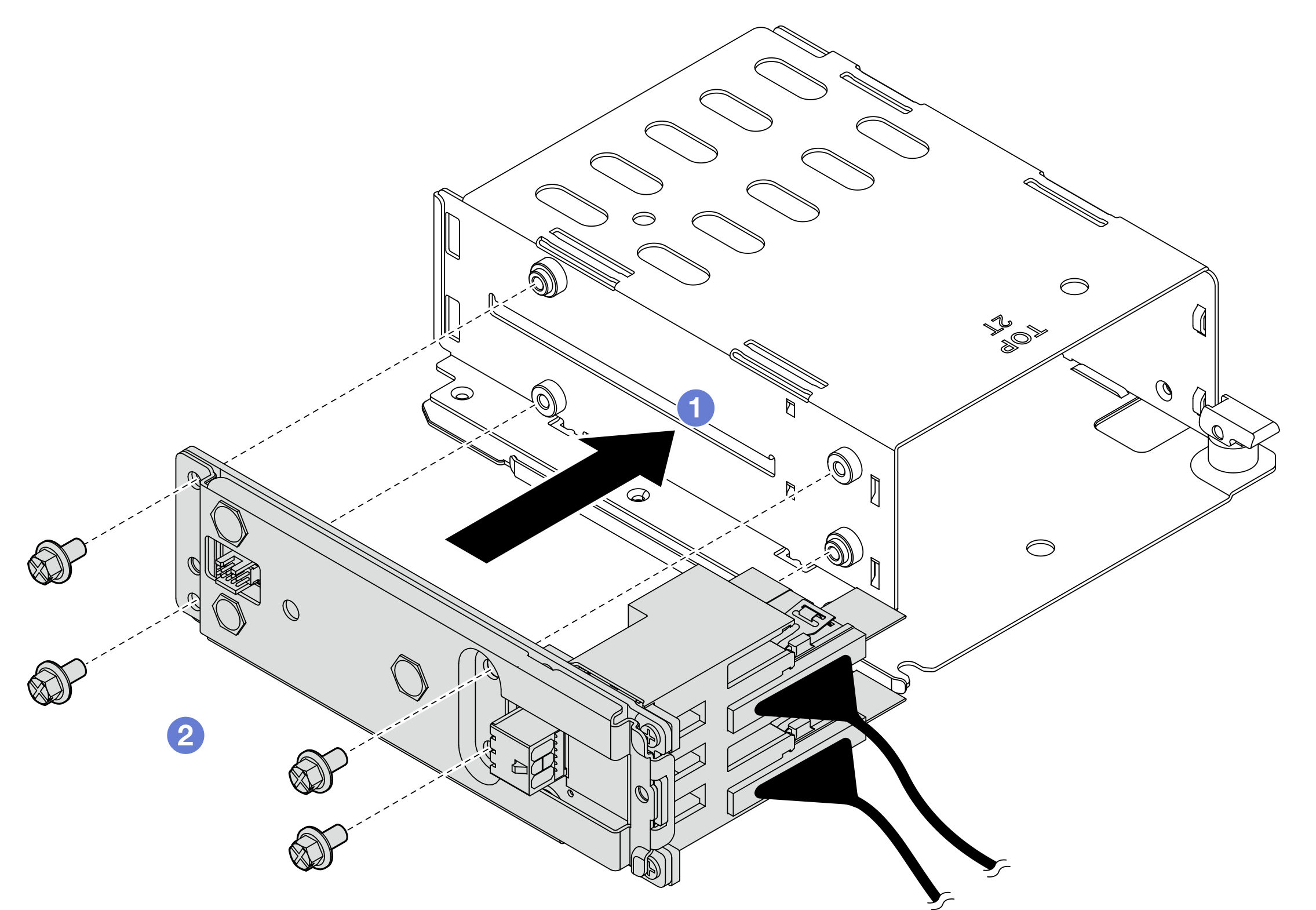

   圖 1. 安裝背板


   1. 將背板安裝在框架上。
   2. 鎖緊四顆螺絲以固定背板。
3. 將電源線連接到背板。
4. 安裝 E3.S 2T 框架。

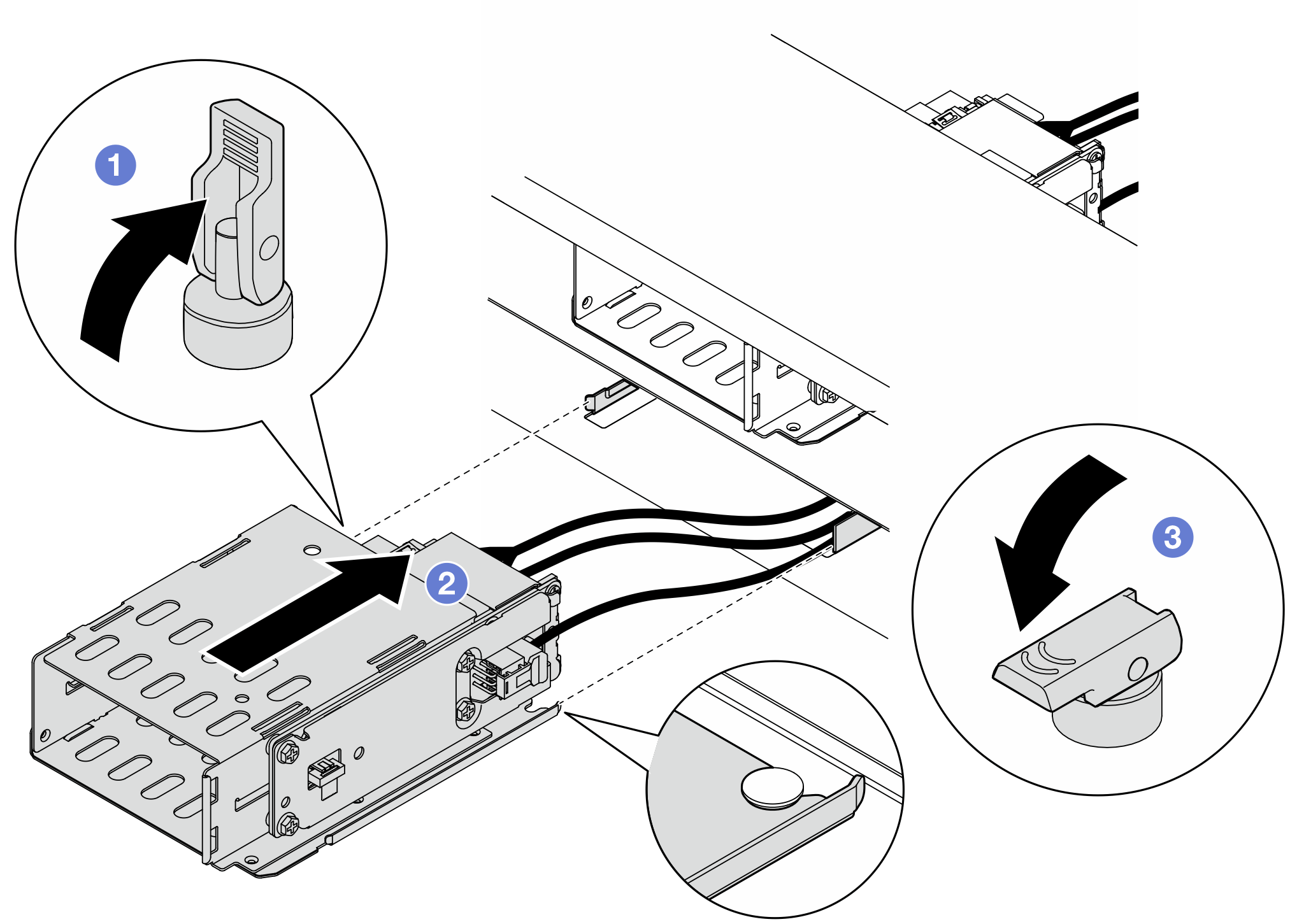

   圖 2. 安裝 E3.S 2T 框架


   1. 確保閂鎖在開啟位置。
   2. 將框架滑入機箱中，直到機箱上的導件插腳安裝到位。
   3. 向下按壓鎖扣以固定框架。
5. 將電源線和信號線連接至主機板組件。請參閱 內部纜線佈線。
