Hintere Luftführung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere Luftführung zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.

  • Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server von den Schienen entfernen.

  • Wenn Sie beabsichtigen, Speichermodule am Server zu installieren, müssen Sie zunächst die Luftführung vom Server entfernen.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
    2. Entfernen Sie die hintere obere Abdeckung. Siehe Hintere obere Abdeckung entfernen.
    3. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.
    4. Entfernen Sie alle PCIe-Adapter. Siehe PCIe-Adapterkarte entfernen.
  2. Wenn ein Flash-Stromversorgungsmodul installiert ist, trennen Sie das Kabel des RAID-Flash-Stromversorgungsmodul vom Verlängerungskabel.
    Abbildung 1. Trennen des Kabels vom Flash-Stromversorgungsmodul
    Disconnecting cable from flash power module
  3. Wenn ein M.2-Bootadapter installiert ist, trennen Sie die Kabel vom M.2-Bootadapter von der vorderen Luftführung.
    SATA/x4 NVMe M.2-Bootadapter

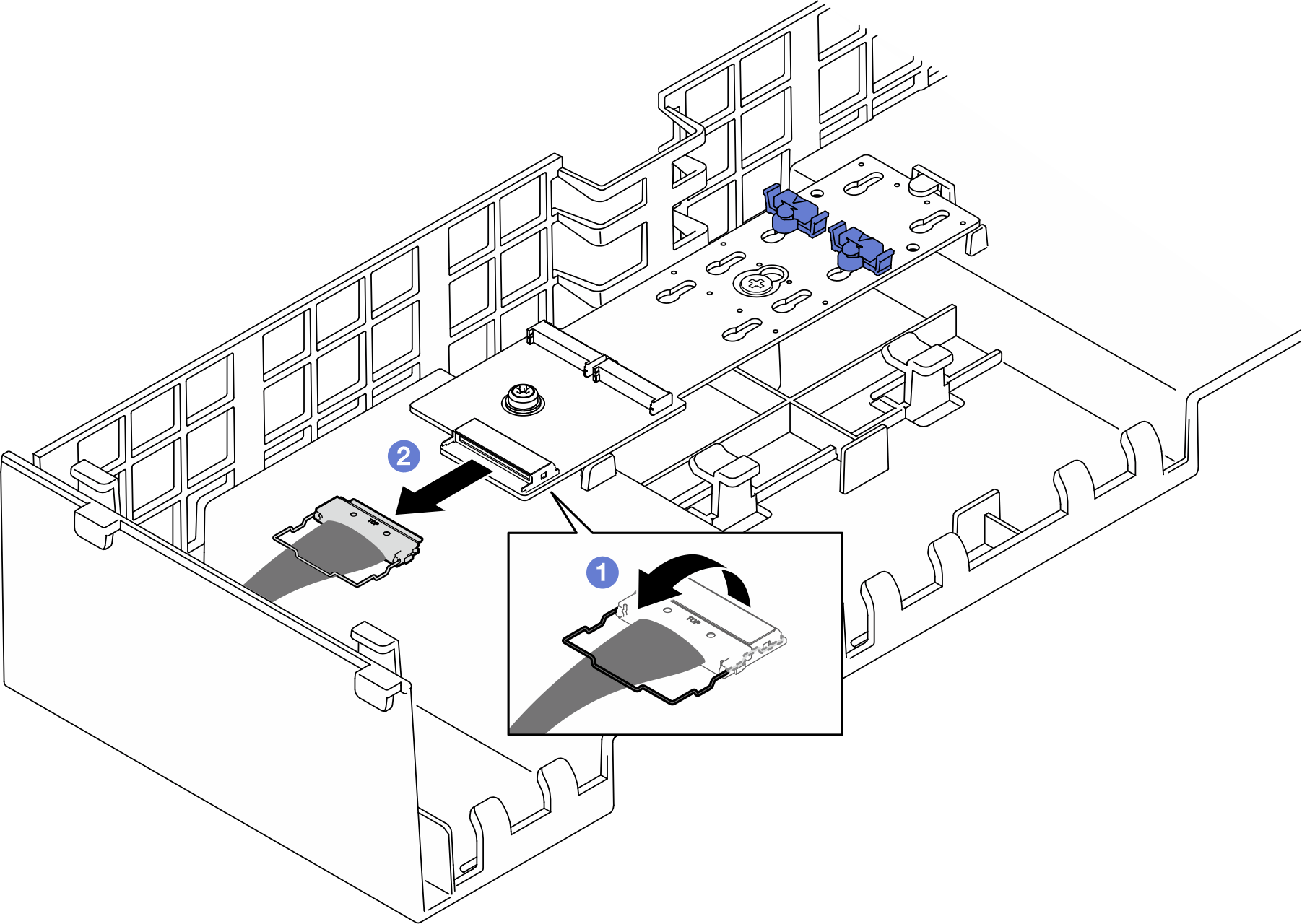

    Abbildung 2. Abziehen des Kabels vom SATA/x4 NVMe M.2-Bootadapter
    Disconnecting cable from SATA/x4 NVMe M.2 boot adapter
    SATA/NVMe- oder NVMe-M.2-Boot-Adapter

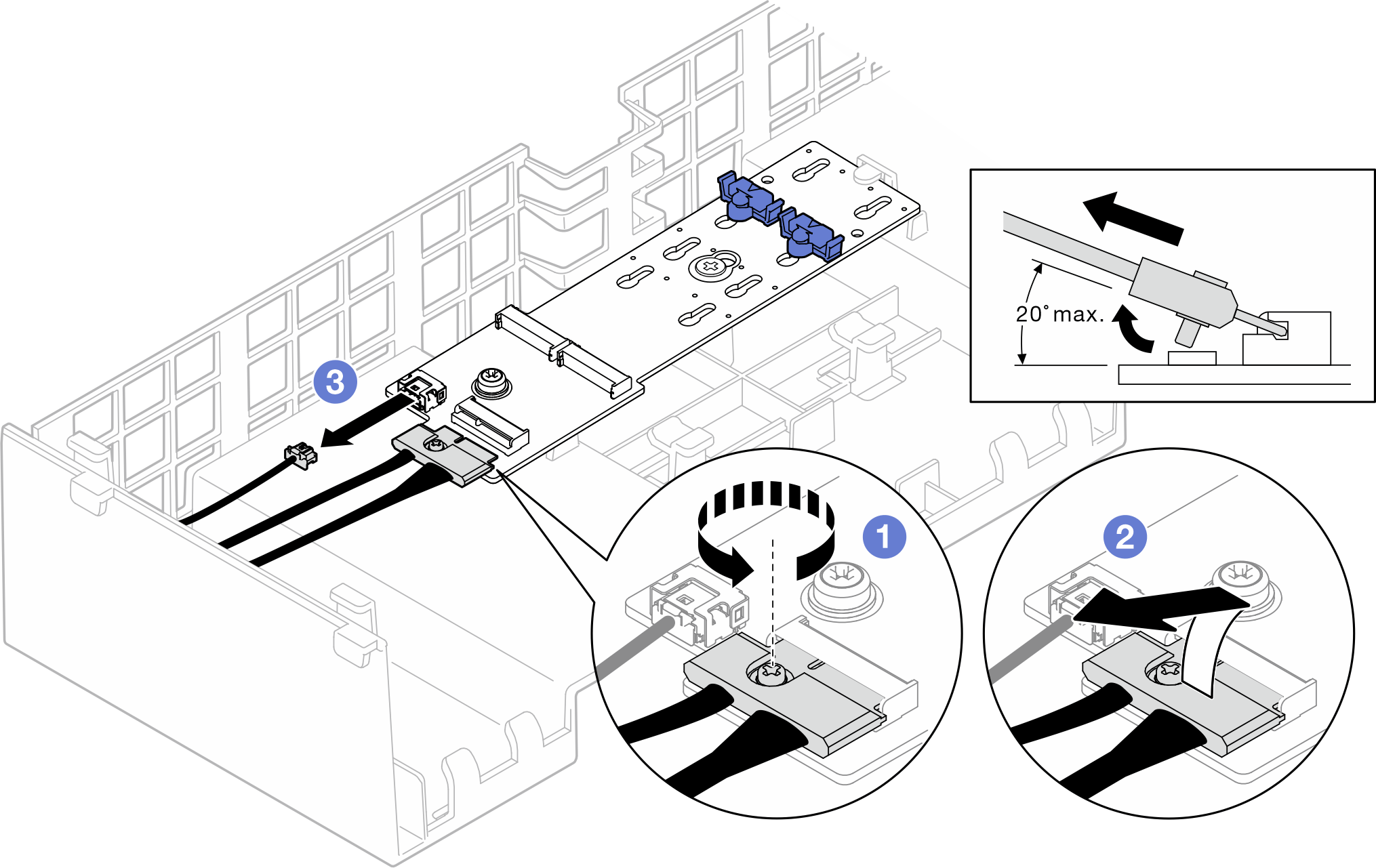

    Abbildung 3. Abziehen des Kabels vom SATA/NVMe- oder NVMe-M.2-Boot-Adapter
    Disconnecting cable from SATA/NVMe or NVMe M.2 boot adapter
    1. Lösen Sie die Schraube am Signalkabel.
    2. Neigen Sie den Anschluss und entfernen Sie ihn.
    3. Entfernen Sie das Netzkabel.
    RAID SATA/NVMe M.2-Bootadapter
    Abbildung 4. Abziehen des Kabels vom RAID SATA/NVMe M.2-Bootadapter
    Disconnecting cable from RAID SATA/NVMe M.2 boot adapter
    1. Lösen Sie den Bügel am Kabel vom Anschluss.
    2. Ziehen Sie die Kabel vom M.2-Bootadapter ab.
  4. Entfernen Sie das Netzkabel, das durch die hintere Luftführung geführt ist, und legen Sie es beiseite. Weitere Informationen zur internen Kabelführung finden Sie unter Kabelführung für Stromversorgungsplatine.
  5. Heben Sie die Kabel an, die durch die hintere Luftführung geführt sind, und legen Sie sie beiseite.
    Abbildung 5. Anheben des Kabels von der hinteren Luftführung
    Lifting cable out of rear air baffle
  6. Fassen Sie die hintere Luftführung an und heben Sie sie vorsichtig aus dem Gehäuse heraus.
    Anmerkung
    Bringen Sie vor dem Einschalten des Servers die vordere und hintere Luftführung wieder an, um eine ordnungsgemäße Kühlung und Luftzirkulation sicherzustellen. Wenn der Server ohne die Luftführung betrieben wird, können die Komponenten des Servers beschädigt werden.
    Abbildung 6. Entfernen der hinteren Luftführung für 3U-Standard-PHM
    Removing rear air baffle for 3U standard PHM
    Abbildung 7. Entfernen der hinteren Luftführung für 2U-Hochleistungs-PHM
    Removing rear air baffle for 2U performance PHM

Nach dieser Aufgabe

  1. Installieren Sie eine Austauscheinheit. Siehe Hintere Luftführung installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
