Hintere Luftführung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere Luftführung zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.

  • Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server von den Schienen entfernen.

  • Wenn Sie beabsichtigen, Speichermodule am Server zu installieren, müssen Sie zunächst die Luftführung vom Server entfernen.

  • Bringen Sie vor dem Einschalten des Servers die vordere und hintere Luftführung wieder an, um eine ordnungsgemäße Kühlung und Luftzirkulation sicherzustellen. Wenn der Server ohne die Luftführung betrieben wird, können die Komponenten des Servers beschädigt werden.

Vorgehensweise

  1. Richten Sie die Laschen der hinteren Luftführung an den Öffnungen für die hintere Luftführung an beiden Seiten des Gehäuses aus. Setzen Sie die hintere Luftführung in den Server ein.
    Anmerkung
    Schließen Sie die Halteklammern an beiden Enden des Speichermodul-Steckplatzes, bevor Sie die vordere Luftführung für eine ordnungsgemäße Kühlung installieren.
    Abbildung 1. Installieren der hinteren Luftführung für 3U-Standard-PHM
    Installing rear air baffle for 3U standard PHM
    Abbildung 2. Installieren der hinteren Luftführung für 2U-Hochleistungs-PHM
    Installing rear air baffle for 2U performance PHM
  2. Drücken Sie die hintere Luftführung leicht nach unten, bis sie ordnungsgemäß eingesetzt ist.
  3. Führen Sie die Kabel durch die hintere Luftführung.
    Abbildung 3. Kabelführung durch die hintere Luftführung
    Routing cable through rear air baffle
  4. Führen Sie das Netzkabel durch die hintere Luftführung. Weitere Informationen zur internen Kabelführung finden Sie unter Kabelführung für Stromversorgungsplatine.
  5. Falls zutreffend, schließen Sie die Kabel am M.2-Bootadapter an.
    SATA/x4 NVMe M.2-Bootadapter
    Abbildung 4. Anschließen des Kabels am SATA/x4 NVMe M.2-Bootadapter
    Connecting cable to SATA/x4 NVMe M.2 boot adapter
    SATA/NVMe- oder NVMe-M.2-Boot-Adapter
    Abbildung 5. Anschließen des Kabels am SATA/NVMe- oder NVMe-M.2-Boot-Adapter
    Connecting cable to SATA/NVMe or NVMe M.2 boot adapter
    1. Neigen Sie den Anschluss in einem Winkel von max. 20 Grad und setzen Sie ihn ein, bis seine Unterseite die Rampe berührt.
    2. Drücken Sie den Anschluss nach unten.
    3. Ziehen Sie die Schraube am Signalkabel an.
    4. Schließen Sie das Netzkabel an.
    RAID SATA/NVMe M.2-Bootadapter

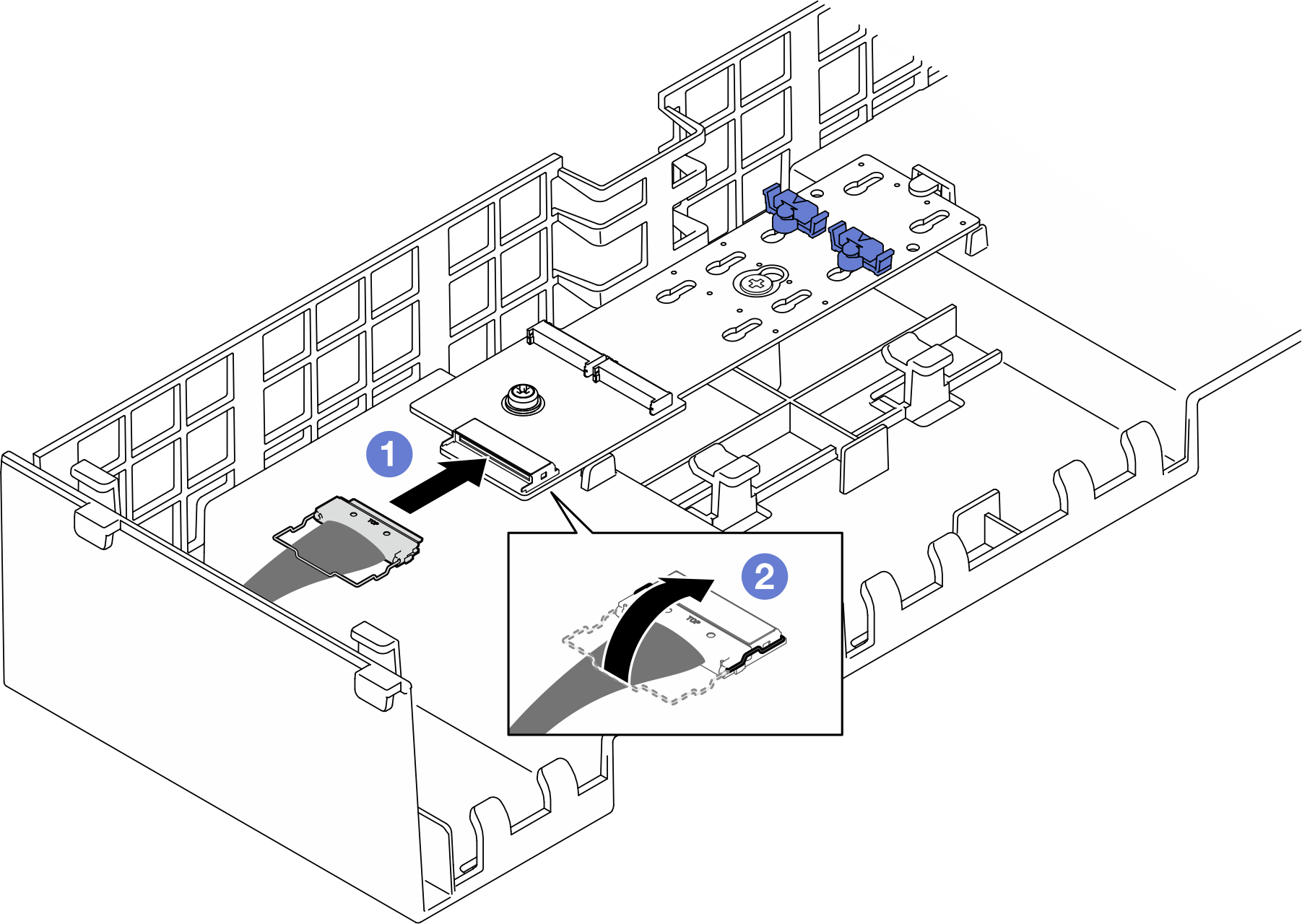

    Abbildung 6. Anschließen des Kabels am RAID SATA/NVMe M.2-Bootadapter
    Connecting cable to RAID SATA/NVMe M.2 boot adapter
    1. Schließen Sie das Kabel am M.2-Bootadapter an.
    2. Haken Sie den Bügel am Kabel am Anschluss ein.
  6. Falls zutreffend, schließen Sie das Flash-Stromversorgungsmodul mit dem im Lieferumfang enthaltenen Verlängerungskabel an einen Adapter an. Weitere Informationen zur internen Kabelführung finden Sie unter Kabelführung für Flash-Stromversorgungsmodul.
    Abbildung 7. Anschließen des Kabels an das Flash-Stromversorgungsmodul
    Connecting cable to flash power module

Nach dieser Aufgabe

  1. Installieren Sie alle PCIe-Adapter wieder. Siehe PCIe-Adapterkarte installieren.

  2. Installieren Sie die Querstrebe wieder. Siehe Querstrebe installieren.

  3. Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.

  4. Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.

  5. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
