Установка заднего дефлектора

В этом разделе приведены инструкции по установке заднего дефлектора.

Процедура

1. Совместите язычки заднего дефлектора с предназначенными для него гнездами с обеих сторон рамы и опустите дефлектор в сервер.
   Прим.

   Перед установкой переднего дефлектора закройте фиксирующую защелку на каждом конце разъема модуля памяти для надлежащего охлаждения.

   Рис. 1. Установка заднего дефлектора для стандартного модуля PHM 3U



   Рис. 2. Установка заднего дефлектора для модуля PHM 2U повышенной мощности


2. Слегка нажмите на задний дефлектор в направлении вниз, чтобы он плотно встал на место.
3. Проложите кабели через задний дефлектор.
   Рис. 3. Прокладка кабеля через задний дефлектор


4. Проложите кабель питания через задний дефлектор. Дополнительные сведения о прокладке внутренних кабелей см. в разделе Прокладка кабелей для платы распределения питания.
5. Если применимо, подключите кабели к адаптеру загрузки M.2.
   Адаптер загрузки M.2 SATA/x4 NVMe

   Рис. 4. Подключение кабеля к загрузочному адаптеру SATA/x4 NVMe M.2



   Адаптер загрузки SATA/NVMe или NVMe M.2

   Рис. 5. Подключение кабеля к адаптеру загрузки SATA/NVMe или NVMe M.2



   1. Наклоните разъем под углом 20 градусов или меньше и вставляйте его до тех пор, пока его нижняя поверхность не достигнет рампы.
   2. Нажмите на разъем в направлении вниз.
   3. Затяните винт на сигнальном кабеле.
   4. Подключите кабель питания.

   Адаптер загрузки M.2 RAID SATA/NVMe

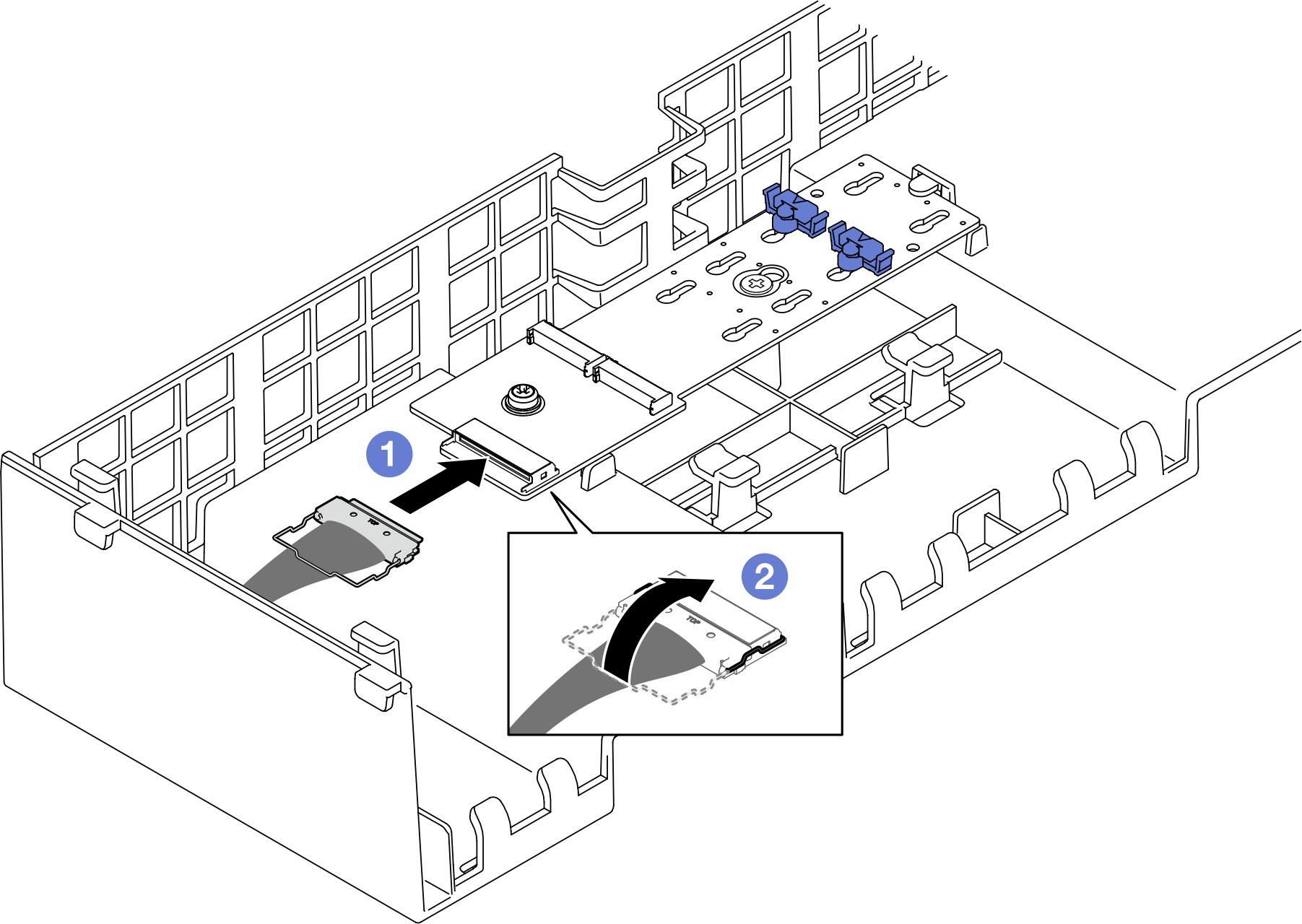

   Рис. 6. Подключение кабеля к загрузочному адаптеру M.2 RAID SATA/NVMe



   1. Подключите кабель к адаптеру загрузки M.2.
   2. Закрепите металлическую ручку на кабеле в разъеме.
6. Если применимо, подключите модуль питания флеш-памяти к адаптеру с помощью удлинителя, входящего в комплект поставки модуля питания флеш-памяти. Дополнительные сведения о прокладке внутренних кабелей см. в разделе Прокладка кабелей модуля питания флэш-памяти.
   Рис. 7. Подключение кабеля к модулю питания флеш-памяти
