Instalar o defletor de ar traseiro
Siga as instruções nesta seção para instalar o defletor de ar traseiro.
Sobre esta tarefa
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Remover o servidor dos trilhos.
Caso pretenda instalar módulos de memória, você deve primeiro remover o defletor de ar do servidor.
Para ter um resfriamento e uma corrente de ar adequados, reinstale os defletores de ar frontal e traseiro antes de ligar o servidor. A operação do servidor sem o defletor de ar pode danificar componentes do servidor.
Procedimento
- Alinhe as guias do defletor de ar traseiro aos slots do defletor de ar traseiro em ambos os lados do chassi e, em seguida, abaixe o defletor de ar traseiro no servidor.NotaFeche a presilha de retenção em cada extremidade do conector do módulo de memória antes de instalar o defletor de ar frontal para obter o resfriamento adequado.Figura 1. Instalando o defletor de ar traseiro para PHM padrão 3U
Figura 2. Instalando o defletor de ar traseiro para PHM de desempenho 2U
- Passe os cabos pelo defletor de ar traseiro.Figura 3. Roteamento do cabo pelo defletor de ar traseiro
- Se aplicável, conecte os cabos ao adaptador de inicialização M.2.Adaptador de inicialização SATA/x4 NVMe M.2Figura 4. Conectando o cabo ao adaptador de inicialização SATA/x4 NVMe M.2
Adaptador de inicialização SATA/NVMe ou NVMe M.2Figura 5. Conectando o cabo ao adaptador de inicialização SATA/NVMe ou NVMe M.2
Incline o conector em um ângulo de 20 graus ou menos e insira-o até que a superfície inferior alcance a rampa.
Pressione o conector para baixo.
Aperte o parafuso no cabo de sinal.
Conecte o cabo de alimentação.

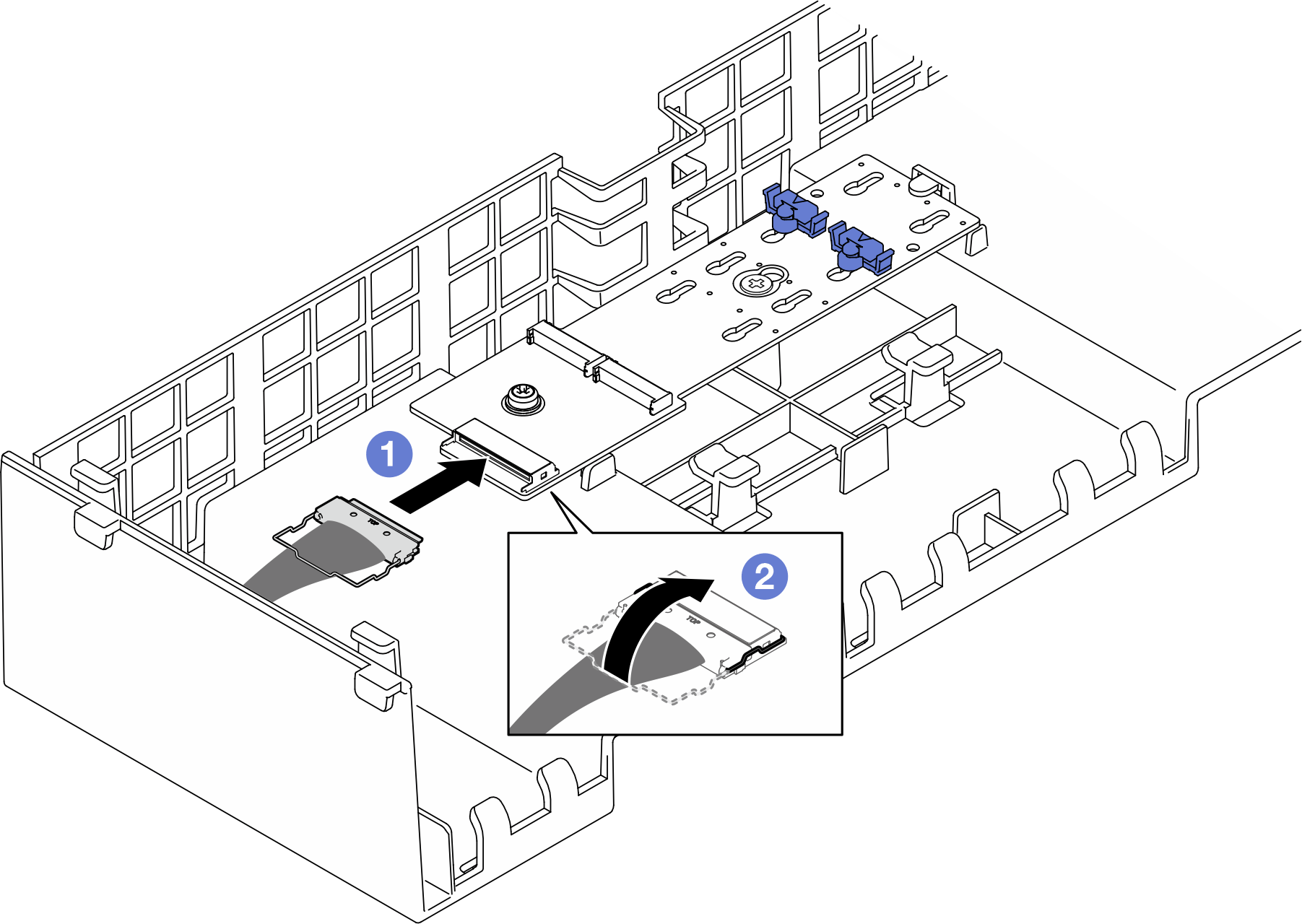

Adaptador de inicialização RAID SATA/NVMe M.2Figura 6. Conectando o cabo ao adaptador de inicialização RAID SATA/NVMe M.2
- Conecte o cabo ao adaptador de inicialização M.2.
- Encaixe a presilha no cabo no conector.
- Se aplicável, conecte o módulo de energia flash a um adaptador com o cabo de extensão fornecido com o módulo de energia flash. Consulte Roteamento de cabos de módulo de energia flash para obter mais informações sobre o roteamento de cabos internos.Figura 7. Conectando o cabo ao módulo de energia flash
Depois de concluir
Reinstale todas as placas riser PCIe. Consulte Instalar a placa riser PCIe.
Reinstale a barra transversal. Consulte Instalar a barra transversal.
Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
