Probleme mit dem Wasserkühlungsmodul

• Problem mit Flüssigkeitslecks

• Problem mit Kabelbruch

Problem mit Flüssigkeitslecks​

Flüssigkeitsleckagen können mit den folgenden Methoden identifiziert werden:

• Wenn der Server über eine Fernwartung verfügt, verwenden Sie die folgenden Methoden, um den Status der Flüssigkeitsleckage zu überprüfen.

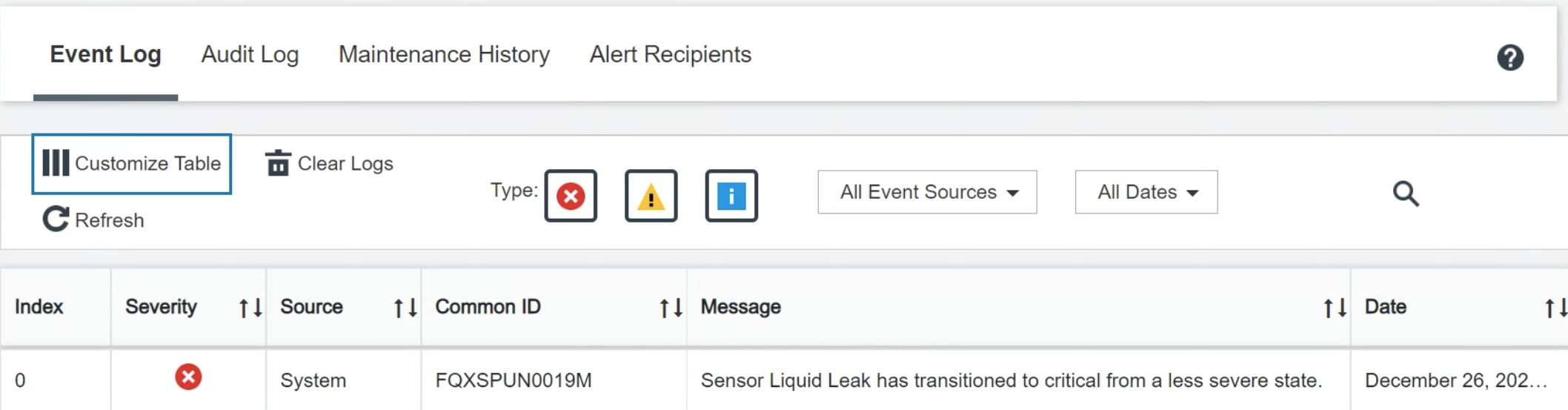

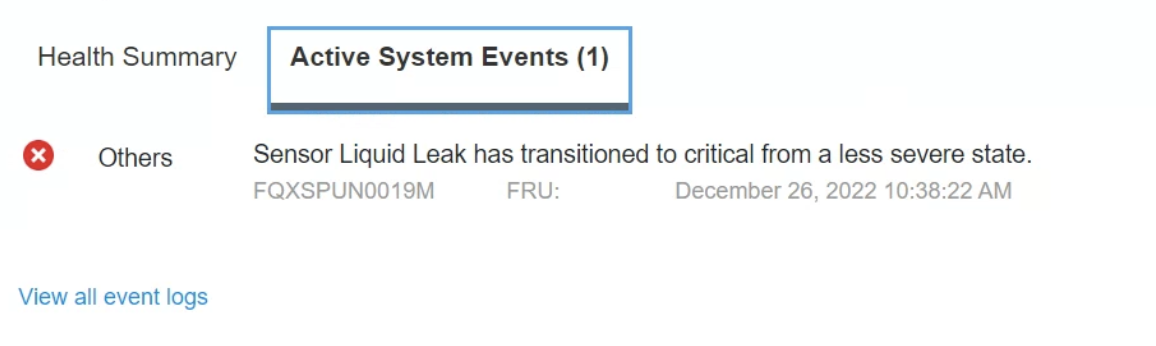

  • Ein Lenovo XClarity Controller-Ereignis wird angezeigt:

    FQXSPCA0040N: Liquid is leaking from open loop [CoolingSensorName].




  • Lenovo XClarity Controller hat zahlreiche Systembedingungen als IPMI-Sensoren definiert. Benutzer können den Betriebszustand des Systems mithilfe von IPMI-Befehlen überprüfen. Im Folgenden finden Sie Beispiele für die Ausführung von ipmitool, ein gängiges Open-Source-Tools, das dem IPMI-Standard von Intel entspricht. Prüfen Sie den Status der Flüssigkeitsleckage mithilfe der dargestellten Befehlszeilen.

    •

      Die Ereignisprotokolle mit dem Parameter:

      sel elist


    •

      Liquid Leak ׀ EAh ׀ ok ׀ 30.1 ׀ Transition to Critical from less severe

      Wenn Flüssigkeit austritt, wird das obige Protokoll angezeigt. Der Status aller Sensoren kann mit dem Parameter

      sdr elist


      abgerufen werden.

• Wenn der Server erreichbar ist und die orangefarbene Anzeige an der vorderen Bedienerkonsole leuchtet, kann es zu Flüssigkeitslecks gekommen sein. Sie müssen die obere Abdeckung öffnen, um den Anzeigenstatus des Flüssigkeitserkennungssensormoduls zu überprüfen. Siehe Anzeigen und Tasten der vorderen Bedienerkonsole und Anzeige des Flüssigkeitserkennungssensormoduls .

Schritte zur Behebung von Flüssigkeitslecks

Wenn die Anzeige des Flüssigkeitserkennungssensormoduls grün blinkt, gehen Sie wie folgt vor, um Unterstützung zu erhalten.

1. Speichern und sichern Sie Daten und Vorgänge.

2. Schalten Sie den Server aus und entfernen Sie die Schnellanschlüsse von den Leitungen.

3. Ziehen Sie den Server heraus oder entfernen Sie ihn aus dem Rack. Siehe Server austauschen.

4. Entfernen Sie die vordere und hintere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen und Hintere obere Abdeckung entfernen.

5. Überprüfen Sie die Einlass- und Auslassschläuche, die Systemplatinenbaugruppe und die Kühlplattenabdeckungen auf Flüssigkeitslecks:

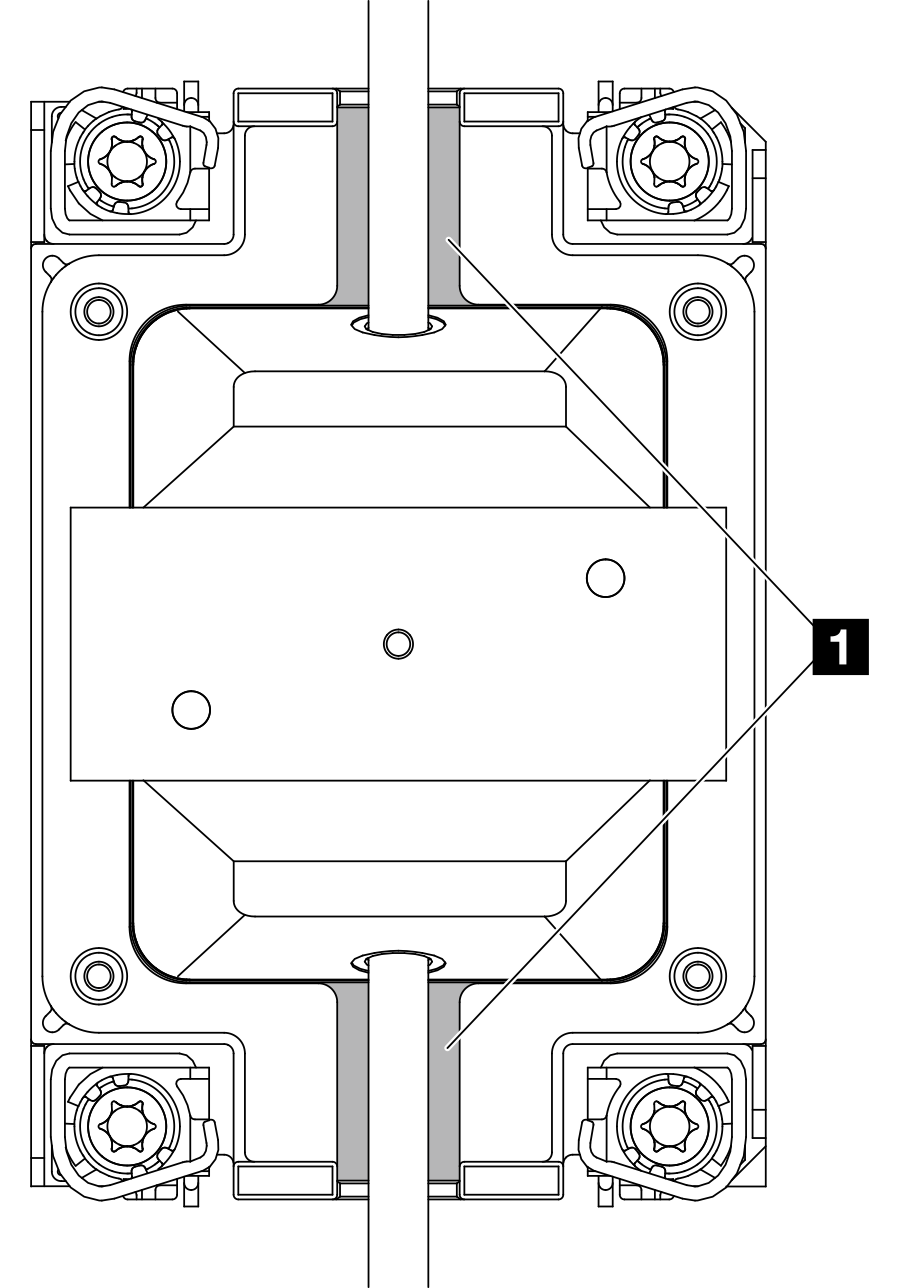

   Abbildung 1. Bereiche, die zu Lecks neigen







   Anmerkung

   Wenn es zu einem Leck gekommen ist, sammelt sich die Flüssigkeit normalerweise an 1 Bereichen, die zu Lecks neigen.

   1. Wenn Sie Flüssigkeit an den Schläuchen und auf der Systemplatinenbaugruppe finden, entfernen Sie sie.

   2. Wenn sich Flüssigkeit unter den Kühlplattenabdeckungen befindet, nehmen Sie die Kühlplattenabdeckungen ab und entfernen Sie die Flüssigkeit auf den Kühlplatten.

      Abbildung 2. Entfernen der Kühlplattenabdeckung







6. Überprüfen Sie die obere Abdeckung des Servers darunter, um zu sehen, ob Kühlflüssigkeit darauf getropft ist. Wenn ja, wiederholen Sie die vorherigen Schritte für den unteren Server.

7. Wenden Sie sich an die Lenovo Support.

Problem mit Kabelbruch​

Ein Lenovo XClarity Controller-Ereignis wird angezeigt:

FQXSPCA0042M: Liquid leak detector for [DeviceType] is faulty.

Schritte zum Beheben eines Kabelbruchs

1. Überprüfen Sie, ob ein Deassertion-Ereignis (FQXSPCA2042I) ausgelöst wurde.

2. Wenn ja, ignorieren Sie dieses Ereignis.

3. Wenn nein, wenden Sie sich an den Lenovo Support, um die Details überprüfen zu lassen.
