Problemi relativi al modulo di raffreddamento a liquido

Utilizzare queste informazioni per risolvere i problemi relativi al Processor Neptune® Core Module.

Problema di perdita di liquido​

Le perdite di liquido possono essere identificate attraverso i seguenti metodi:

  • Se il server è in manutenzione remota, utilizzare i metodi riportati di seguito per verificare lo stato di perdita del liquido.

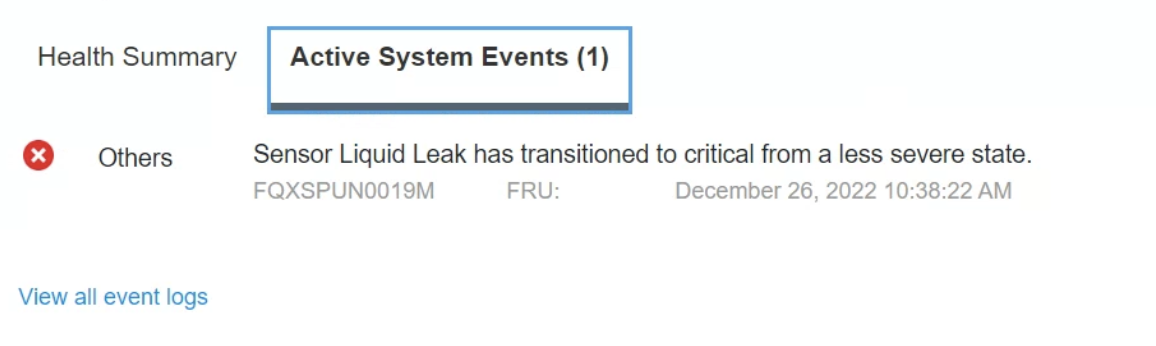

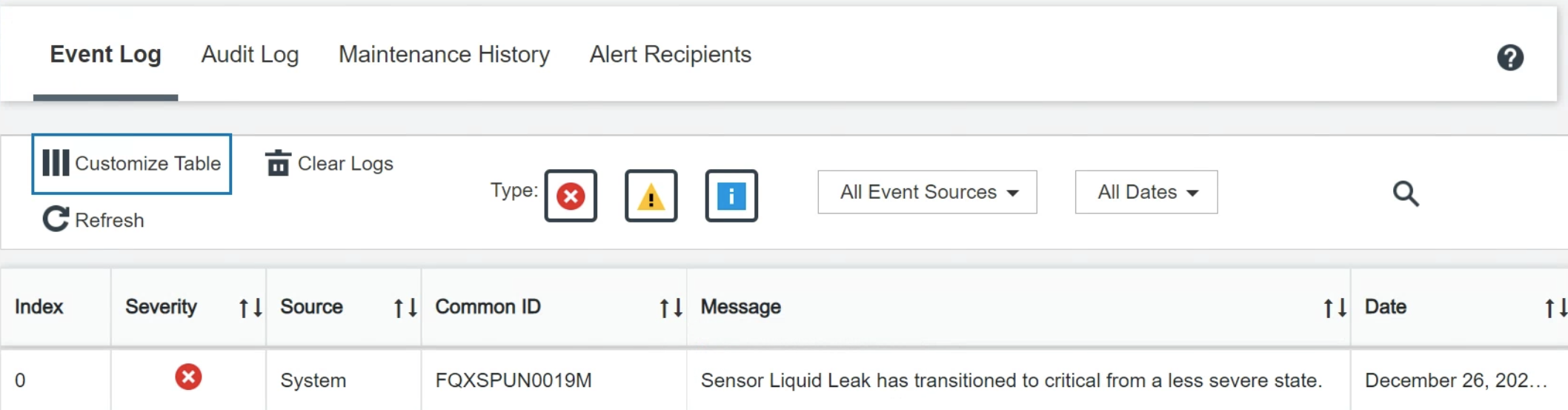

    • Un evento Lenovo XClarity Controller mostra:

      FQXSPCA0040N: Liquid is leaking from open loop [CoolingSensorName].

    • Lenovo XClarity Controller ha definito numerose condizioni di sistema come sensori IPMI. Gli utenti possono utilizzare i comandi IPMI per controllare lo stato di esecuzione del sistema. Di seguito sono riportati esempi di esecuzione di ipmitool, uno strumento comune open source che segue lo standard IPMI di Intel. Controllare lo stato della perdita di liquido tramite righe di comando, come mostrato.

      • Log eventi mostrati con il parametro:
        sel elist

      • Liquid Leak ׀ EAh ׀ ok ׀ 30.1 ׀ Transition to Critical from less severe

        Se si verifica una perdita di liquido, viene visualizzato il log riportato sopra. Lo stato di tutti i sensori può essere recuperato con il parametro:
        sdr elist

  • Se il server è raggiungibile e il LED color ambra è acceso sul pannello anteriore dell'operatore, potrebbero essersi verificate perdite di liquido. È necessario aprire il coperchio superiore per verificare lo stato del LED del modulo del sensore di rilevamento delle perdite. Per ulteriori dettagli, vedere LED e pulsanti sul pannello anteriore dell'operatore e LED del modulo del sensore di rilevamento delle perdite .

Procedura per risolvere le perdite di liquido

Se il LED sul modulo del sensore di rilevamento delle perdite lampeggia in verde, seguire le procedure per ottenere assistenza.

  1. Salvare ed eseguire il backup di dati e operazioni.

  2. Spegnere il server e rimuovere le prese di collegamento rapido dai collettori.

  3. Estrarre il server o rimuoverlo dal rack. Vedere Sostituzione del server.

  4. Rimuovere i coperchi superiori anteriore e posteriore. Vedere Rimozione del coperchio superiore anteriore e Rimozione del coperchio superiore posteriore.

  5. Controllare la presenza di eventuali perdite di liquido intorno ai tubi di uscita e di ingresso, all'assieme della scheda di sistema e sotto i coperchi della piastra a freddo:

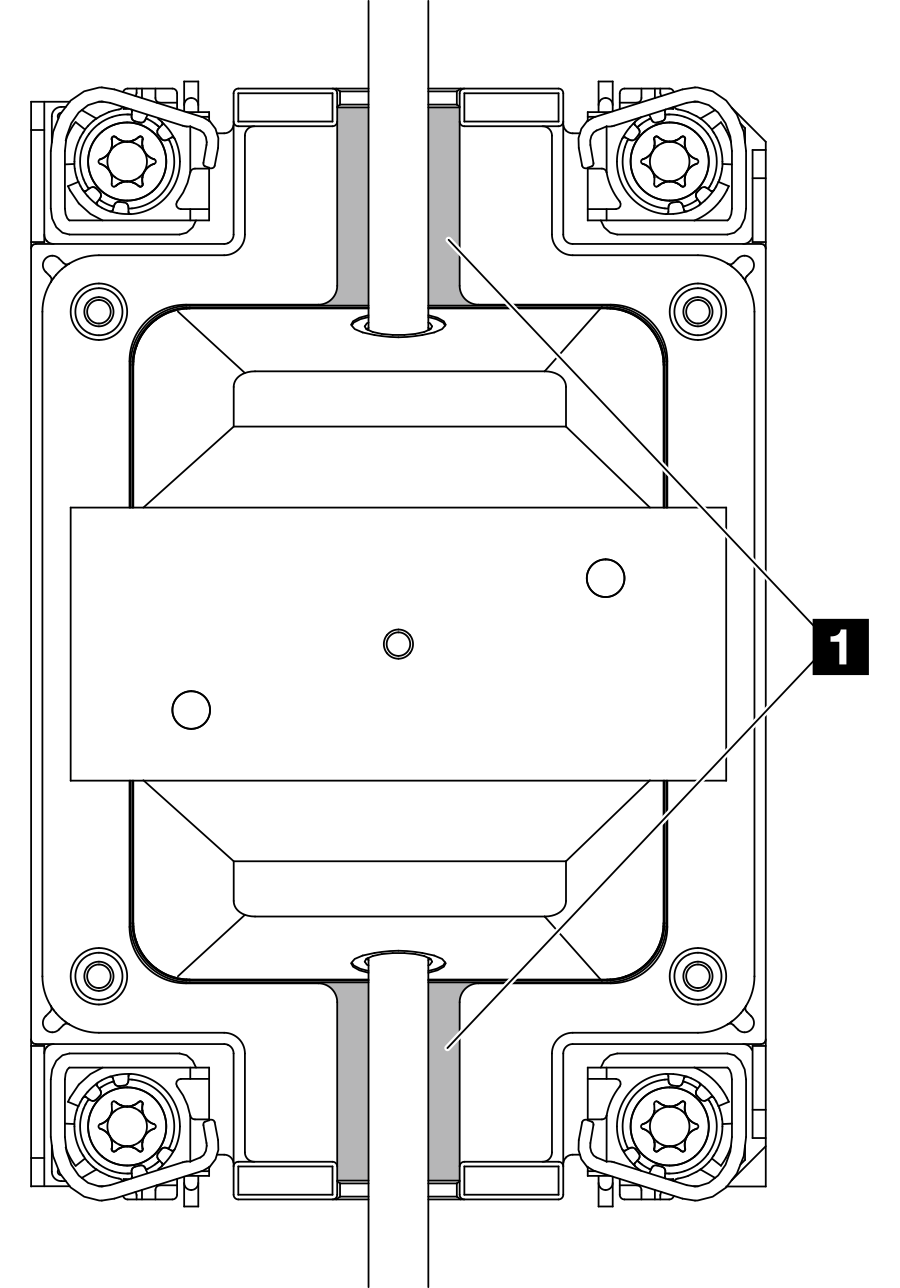

    Figura 1. Aree soggette a perdite

    Nota
    Se si verificano perdite, il liquido tende a concentrarsi attorno alle aree soggette a perdite 1.

    1. Se il liquido è presente attorno ai tubi e all'assieme della scheda di sistema, rimuoverlo.

    2. Se sotto i coperchi della piastra a freddo è presente del liquido, rimuovere i coperchi della piastra a freddo e pulire il liquido sulle piastre a freddo.

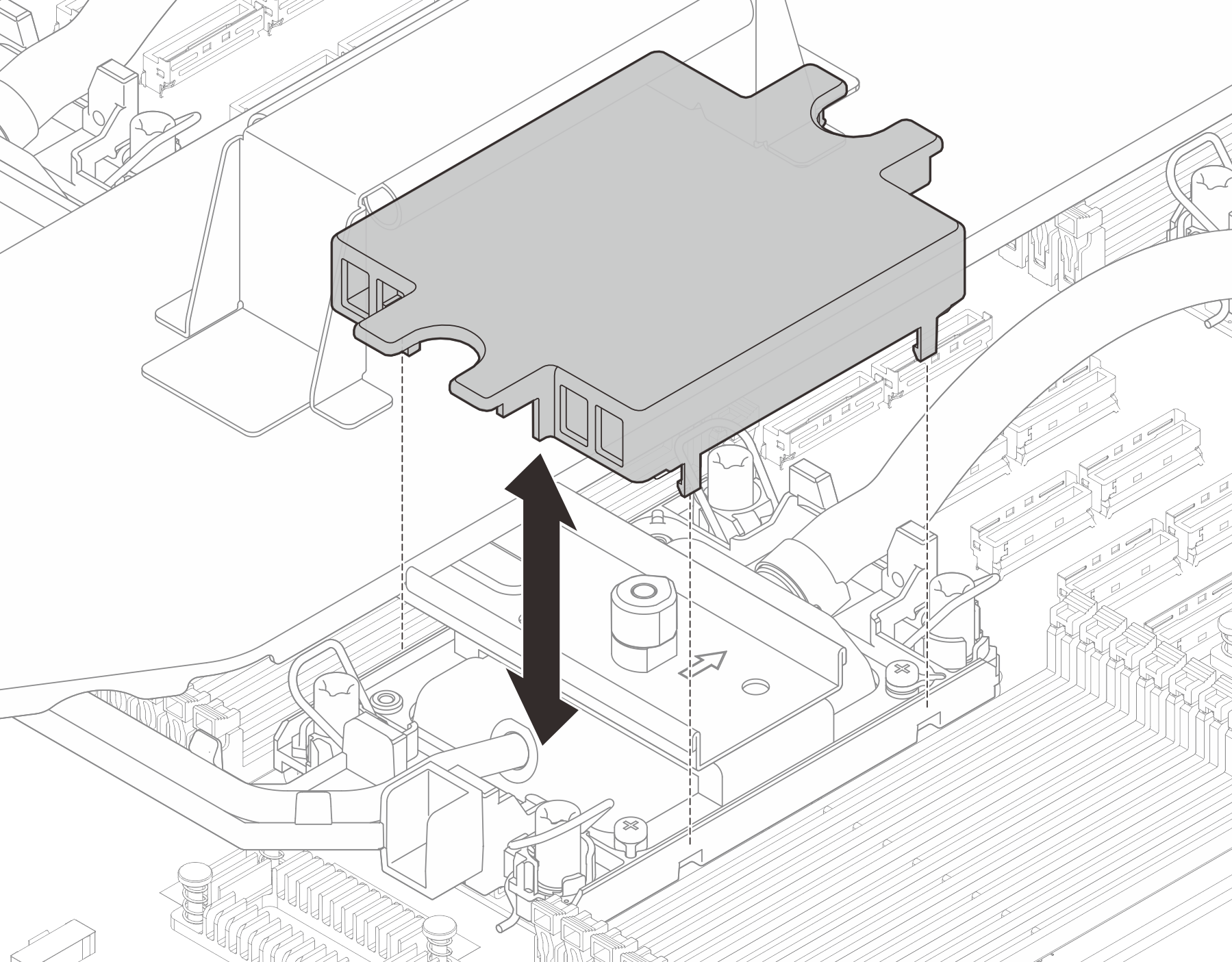

      Figura 2. Rimozione del coperchio della piastra a freddo

  6. Controllare il coperchio superiore del server in basso per verificare la presenza di eventuali perdite. In caso affermativo, ripetere i passaggi precedenti per i server seguenti.

  7. Contattare il supporto Lenovo.

Problema di rottura del cavo​

Un evento Lenovo XClarity Controller mostra:

FQXSPCA0042M: Liquid leak detector for [DeviceType] is faulty.

Procedura per risolvere la rottura del cavo

  1. Verificare se è stato attivato un evento di annullamento dell'asserzione (FQXSPCA2042I).

  2. Se sì, ignorare questo evento.

  3. In caso contrario, contattare il supporto Lenovo per verificare i dettagli.
