ปัญหาโมดูลระบายความร้อนด้วยน้ำ

• ปัญหาของเหลวรั่ว

• ปัญหาสายขาด

ปัญหาของเหลวรั่ว​

การรั่วไหลของของเหลวสามารถระบุได้ด้วยวิธีต่อไปนี้:

• หากเซิร์ฟเวอร์อยู่ภายใต้การบำรุงรักษาระยะไกล ให้ใช้วิธีการด้านล่างเพื่อตรวจสอบสถานะการรั่วไหลของของเหลว

  • เหตุการณ์ Lenovo XClarity Controller แสดง:

    FQXSPCA0040N: Liquid is leaking from open loop [CoolingSensorName].




  • Lenovo XClarity Controller ได้กำหนดให้เงื่อนไขของระบบจำนวนมากเป็นเซนเซอร์ IPMI ผู้ใช้สามารถใช้คำสั่ง IPMI เพื่อตรวจสอบสถานะการทำงานของระบบได้ ต่อไปนี้คือตัวอย่างของการใช้ ipmitool ซึ่งเป็นเครื่องมือทั่วไปแบบโอเพนซอร์สและเป็นไปตามมาตรฐาน IPMI ของ Intel ตรวจสอบสถานะการรั่วไหลของน้ำด้วยบรรทัดคำสั่งตามที่แสดง

    •

      บันทึกเหตุการณ์ที่แสดงพร้อมกับพารามิเตอร์:

      sel elist


    •

      Liquid Leak ׀ EAh ׀ ok ׀ 30.1 ׀ Transition to Critical from less severe

      หากเกิดการรั่วไหลของน้ำ บันทึกด้านบนจะปรากฏขึ้น สถานะของเซนเซอร์ทั้งหมดสามารถดึงได้ด้วยพารามิเตอร์:

      sdr elist


• หากเซิร์ฟเวอร์อยู่ในระยะเอื้อมถึง และไฟ LED สีเหลืองติดสว่างที่แผงตัวดำเนินการด้านหน้า อาจเกิดการรั่วไหลของของเหลว จำเป็นต้องเปิดฝาครอบด้านบนเพื่อตรวจสอบสถานะ LED ของโมดูลเซนเซอร์ตรวจจับการรั่วไหล ดู ไฟ LED และปุ่มแผงตัวดำเนินการด้านหน้า และ ไฟ LED โมดูลเซนเซอร์ตรวจจับการรั่วไหล สำหรับรายละเอียดเพิ่มเติม

ขั้นตอนในการแก้ไขการรั่วไหลของของเหลว

หากไฟ LED บนโมดูลเซนเซอร์ตรวจจับการรั่วไหลกะพริบเป็นสีเขียว ให้ปฏิบัติตามขั้นตอนเพื่อรับความช่วยเหลือ

1. บันทึกและสำรองข้อมูลและการดำเนินการ

2. ปิดเซิร์ฟเวอร์และถอดปลั๊ก Quick Connect ออกจากท่อ

3. เลื่อนเซิร์ฟเวอร์ออกหรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์

4. ถอดฝาครอบด้านบนด้านหน้าและด้านหลัง โปรดดู ถอดฝาครอบด้านบนด้านหน้า และ ถอดฝาครอบด้านบนข้างหลัง

5. ตรวจสอบการรั่วไหลของของเหลวรอบๆ สายทางออกและทางเข้า ส่วนประกอบแผงระบบ และใต้ฝาครอบแผ่นระบายความร้อน:

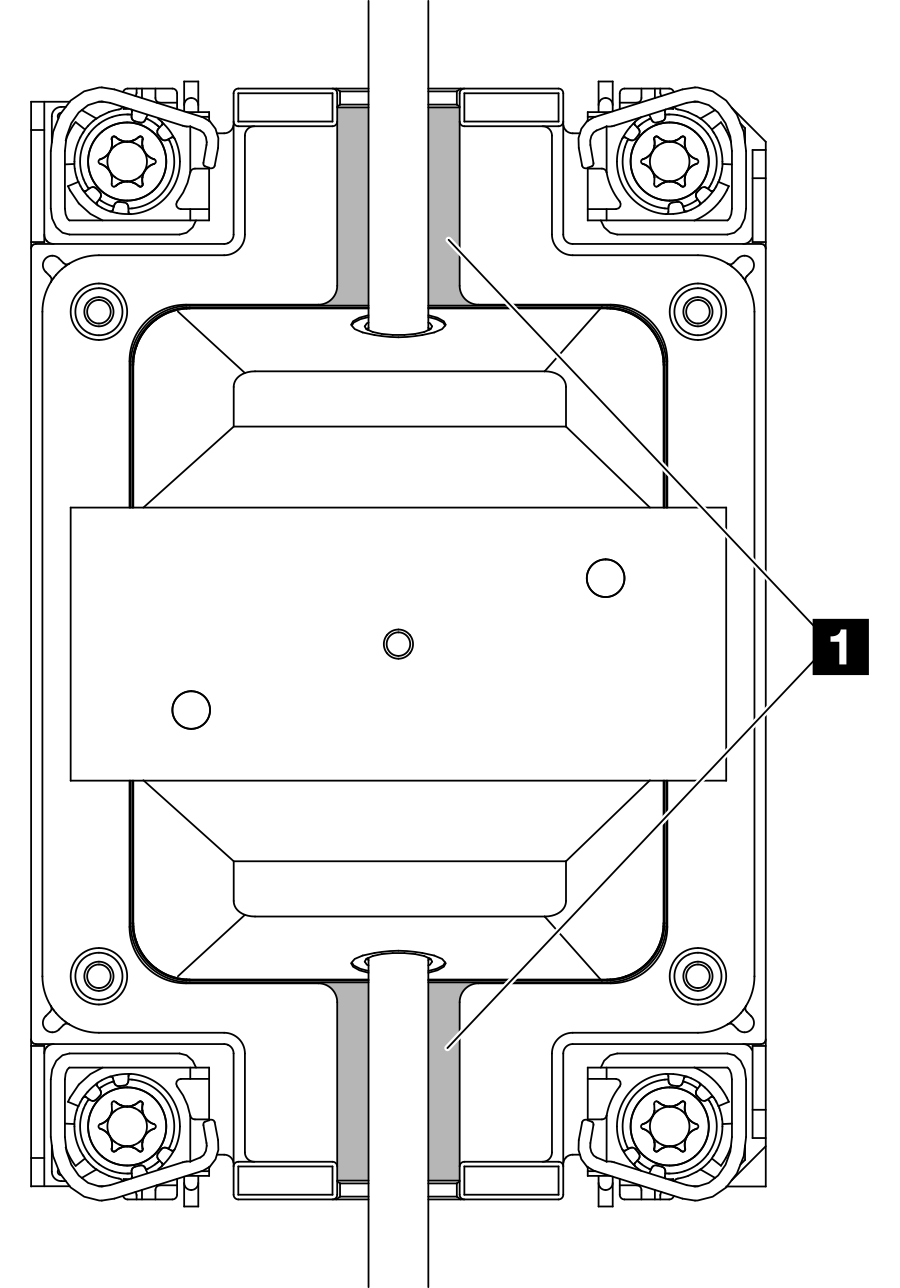

   รูปที่ 1. พื้นที่ที่อาจเกิดการรั่วไหล







   หมายเหตุ

   หากเกิดการรั่วไหล ของเหลวมักจะสะสมประมาณ 1 บริเวณที่เสี่ยงต่อการรั่วซึม

   1. หากพบของเหลวรอบๆ สายและส่วนประกอบแผงระบบ ให้ทำความสะอาดของเหลว

   2. หากพบของเหลวอยู่ใต้ฝาครอบแผ่นระบายความร้อน ให้ถอดฝาครอบแผ่นระบายความร้อนออกและทำความสะอาดของเหลวบนแผ่นระบายความร้อน

      รูปที่ 2. การถอดฝาครอบแผ่นระบายความร้อน







6. ตรวจสอบฝาครอบเซิร์ฟเวอร์ด้านล่างเพื่อดูว่ามีอะไรหยดหรือไม่ หากมี ให้ทำซ้ำขั้นตอนก่อนหน้ากับเซิร์ฟเวอร์ด้านล่าง

7. ติดต่อฝ่ายสนับสนุนของ Lenovo

ปัญหาสายขาด​

เหตุการณ์ Lenovo XClarity Controller แสดง:

FQXSPCA0042M: Liquid leak detector for [DeviceType] is faulty.

ขั้นตอนในการแก้ไขปัญหาสายขาด

1. ตรวจสอบว่ามีการทริกเกอร์เหตุการณ์การยกเลิกการยืนยัน (FQXSPCA2042I) หรือไม่

2. หากใช่ ให้ละเว้นเหตุการณ์นี้

3. หากไม่เป็นเช่นนั้น โปรดติดต่อฝ่ายสนับสนุนของ Lenovo เพื่อตรวจสอบรายละเอียด
