Problèmes relatifs au module de refroidissement liquide

Utilisez ces informations pour résoudre les problèmes liés à Processor Neptune^® Core Module.

Problème de fuite de liquide

Vous pouvez identifier les fuites de liquide en procédant de la sorte :

Si le serveur est en cours de maintenance à distance, optez pour les méthodes ci-dessous afin de vérifier l’état de fuite de liquide.

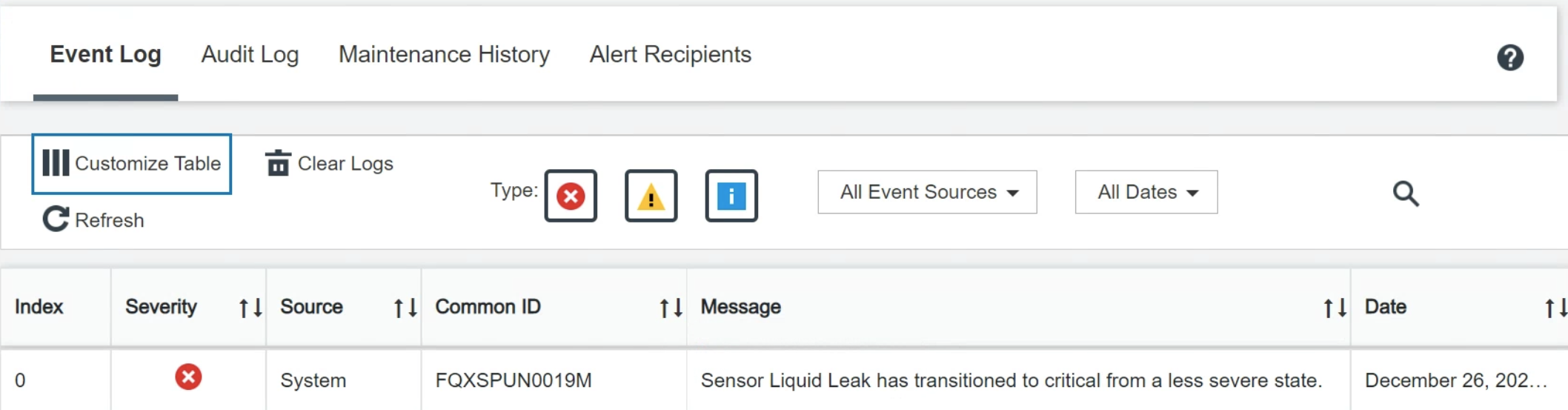

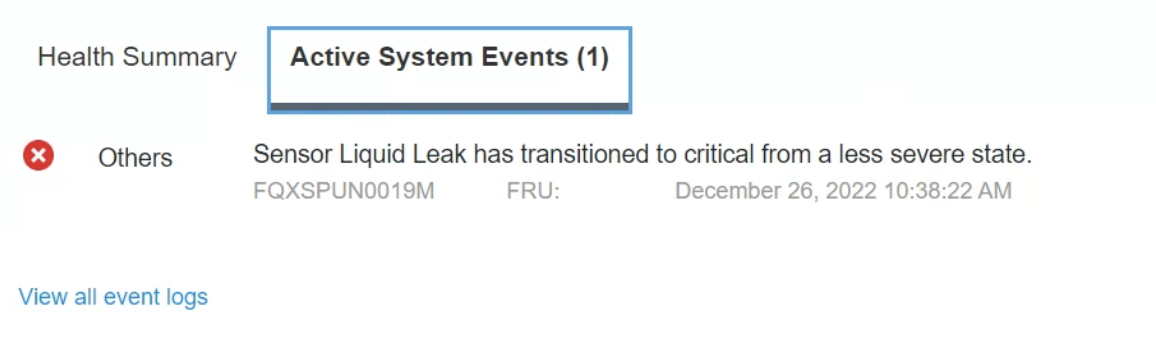

- Un événement Lenovo XClarity Controller s’affiche :
  FQXSPCA0040N: Liquid is leaking from open loop [CoolingSensorName].
- Lenovo XClarity Controller a défini de nombreuses conditions système en tant que capteurs IPMI. Les utilisateurs peuvent utiliser les commandes IPMI pour vérifier l’état fonctionnel du système. Voici des exemples d’exécution de l’outil ipmitool, un outil commun open-source qui respecte la norme IPMI d’Intel. Vérifiez s’il n’y a pas de fuite de liquide en utilisant les lignes de commande, comme indiqué.
  - Les journaux des événements s’affichent, avec le paramètre :
```
sel elist
```
  - Liquid Leak ׀ EAh ׀ ok ׀ 30.1 ׀ Transition to Critical from less severe
    En cas de fuite de liquide, le journal ci-dessus s’affiche. L’état de tous les capteurs peut être récupéré grâce au paramètre :
```
sdr elist
```
Si le serveur est à portée de main et que le voyant orange est allumé sur le panneau opérateur avant, il est possible qu’il y aient des fuites de liquide. Vous devez ouvrir le carter supérieur afin de vérifier l’état des voyants du module de capteur de détection de fuite. Pour en savoir plus, voir Boutons et voyants du panneau opérateur avant et Voyant du module de capteur de détection de fuite .

Étapes de résolution des fuites de liquide

Pour obtenir de l’aide lorsque le voyant du module de capteur de détection de fuite clignote en vert, procédez comme suit.

Enregistrez et sauvegardez les données et les opérations.
Mettez le serveur hors tension et retirez les fiches de connexion rapide des collecteurs.
Faites coulisser le serveur vers l’extérieur ou retirez-le de l’armoire. Voir Remplacement du serveur.
Retirez les carters supérieurs avant et arrière. Voir Retrait du carter supérieur avant et Retrait du carter supérieur arrière.
Vérifiez qu’il n’y a pas de fuites de liquide autour des tuyaux de sortie et d’entrée, de la carte mère et sous les couvercles de la plaque froide :

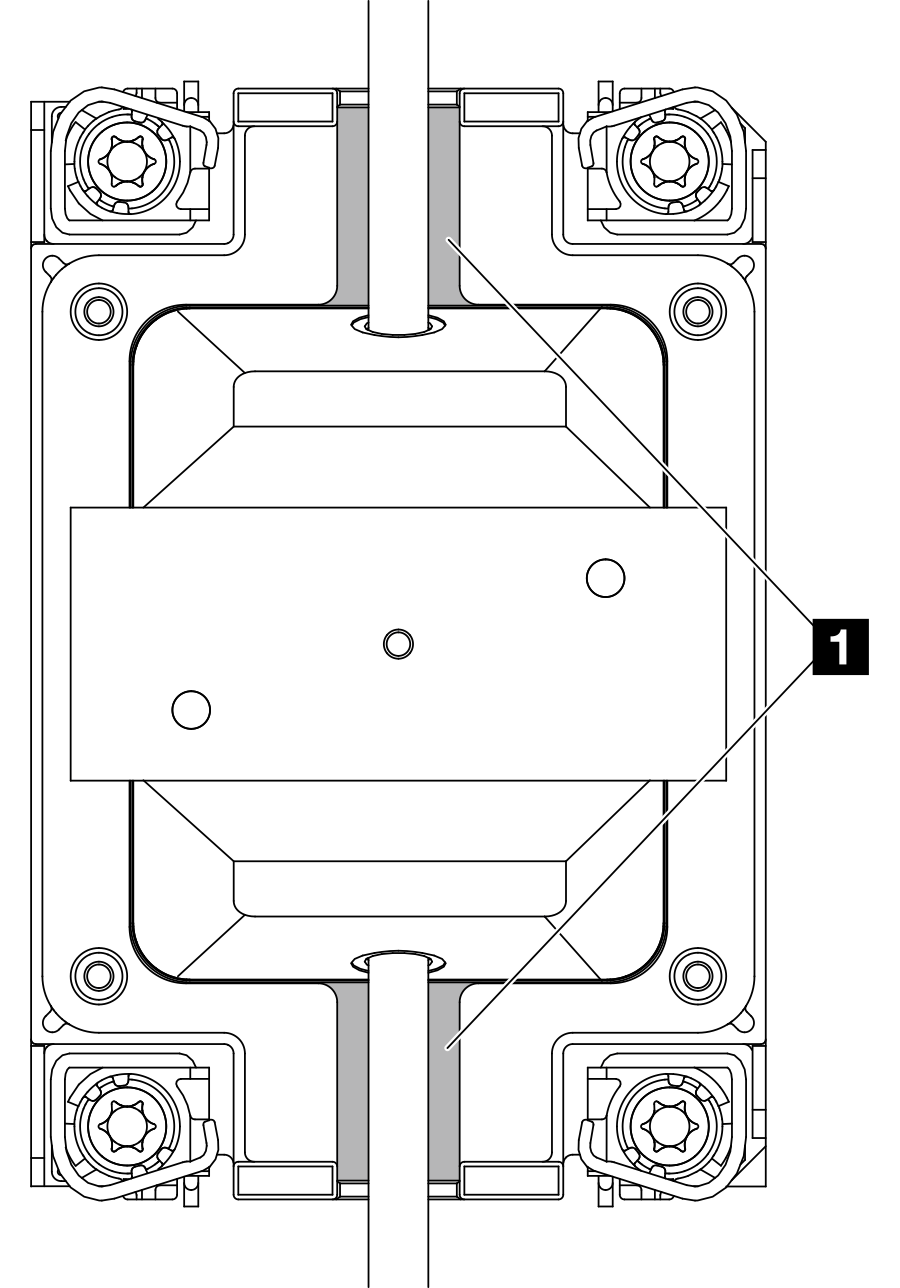

Figure 1. Zones exposées aux fuites

Remarque
En cas de fuite, le liquide a tendance à s’accumuler autour 1 des zones exposées aux fuites.
1. Si vous trouvez du liquide autour des tuyaux et du bloc carte mère, nettoyez-le.
2. Si du liquide se trouve sous les couvercles de la plaque froide, retirez-les et nettoyez le liquide sur les plaques froides.

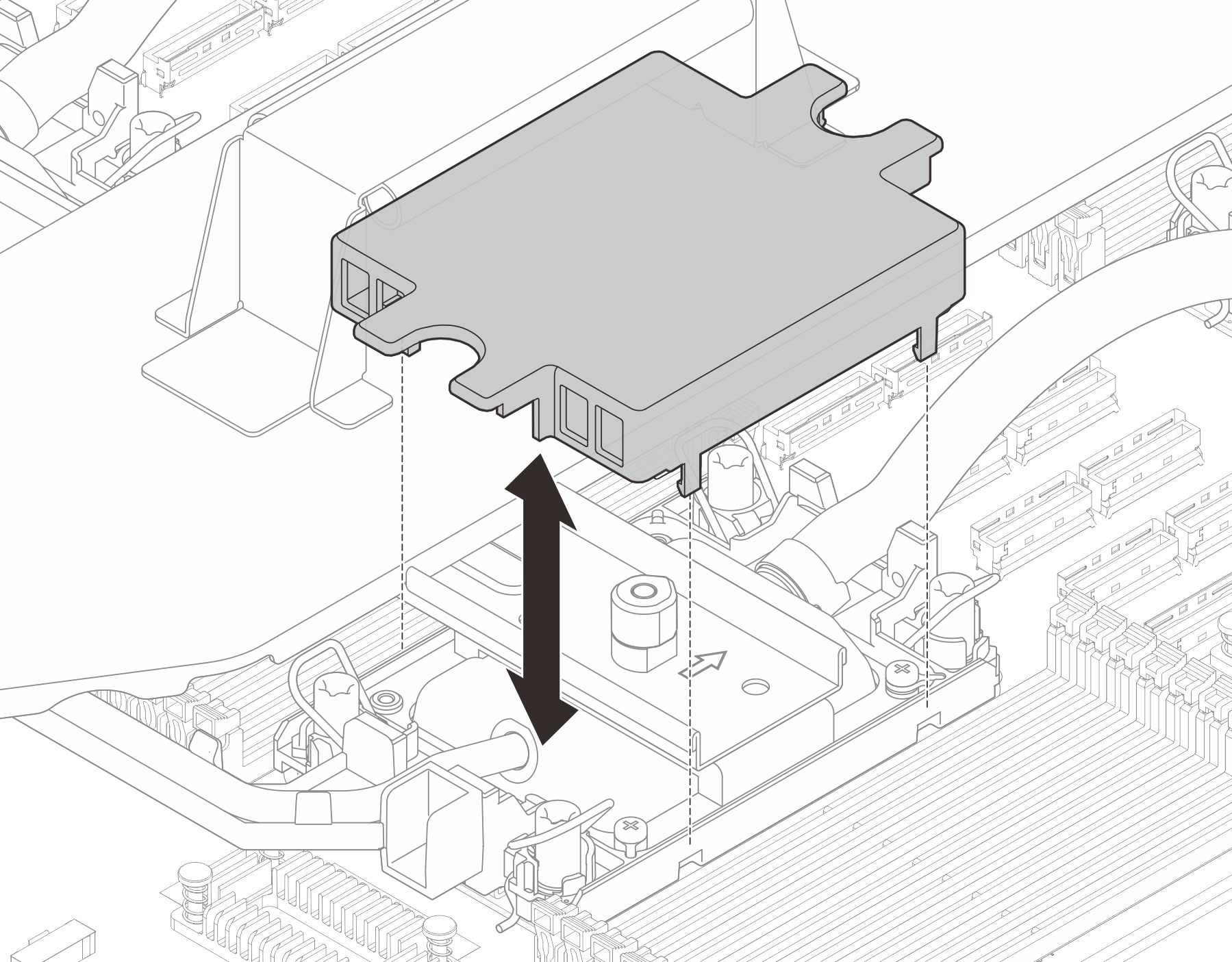

  Figure 2. Retrait du couvercle de la plaque froide
Examinez le carter supérieur du serveur ci-dessous à la recherche d’éventuelles gouttes. Si tel est le cas, répétez les étapes précédentes sur les serveurs ci-dessous.
Contactez le support Lenovo.

Un événement Lenovo XClarity Controller s’affiche :

FQXSPCA0042M: Liquid leak detector for [DeviceType] is faulty.

Étapes de résolution de la rupture de câble
