Retrait du commutateur de détection d’intrusion

Suivez les instructions de cette section pour retirer le commutateur d’intrusion.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
3. Si nécessaire, retirez la grille d’aération avant. Voir Retrait de la grille d’aération avant.
4. Débranchez le câble du commutateur d’intrusion du connecteur 1 du bloc carte mère.

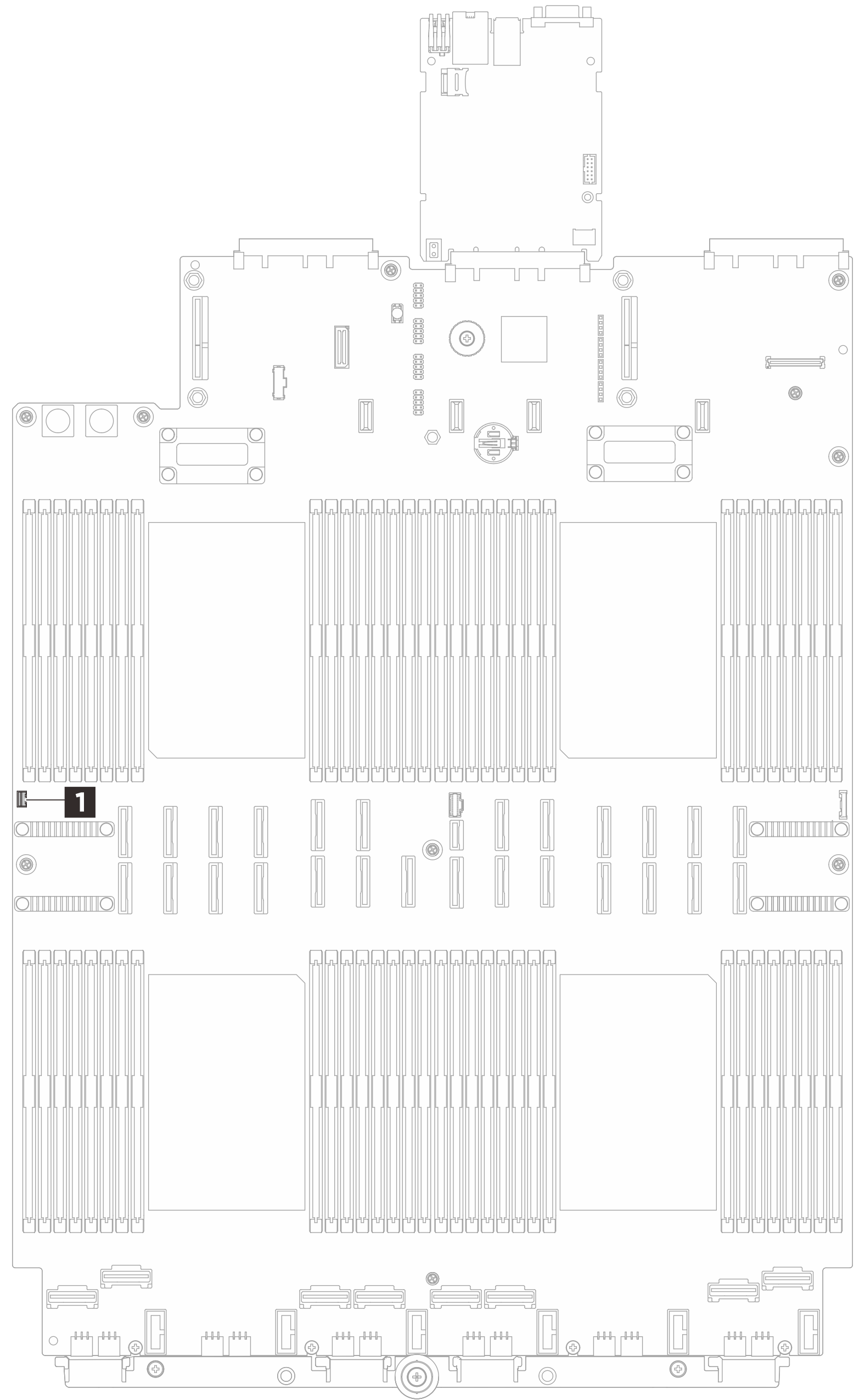

   Figure 1. Déconnexion du commutateur de détection d’intrusion




5. Saisissez le commutateur de détection d’intrusion et retirez-le du support.

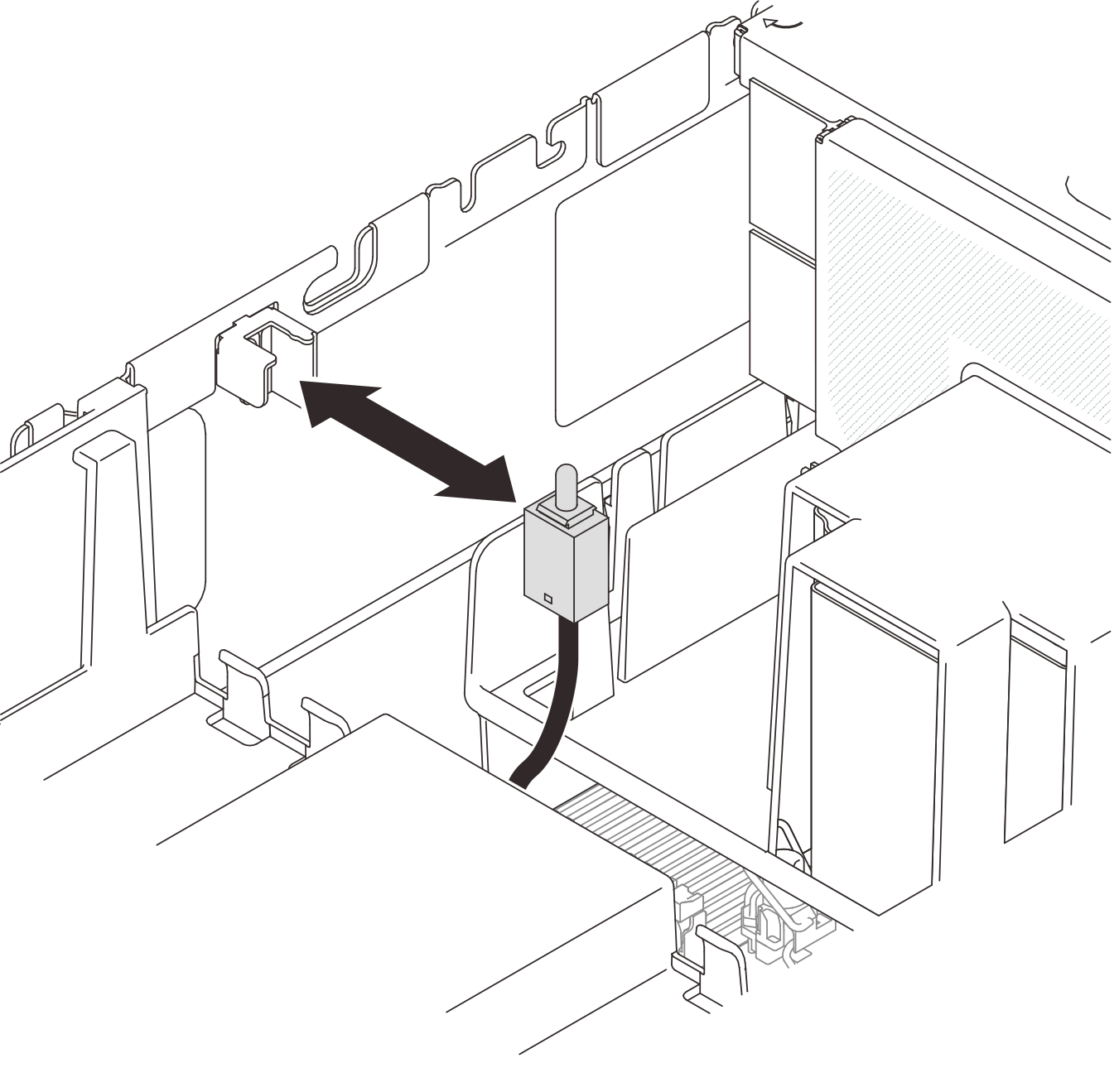

   Figure 2. Retrait du commutateur de détection d’intrusion
