Retrait de la grille d’aération arrière

Suivez les instructions de la présente section pour retirer la grille d’aération arrière.

Procédure

1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
3. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.
4. Retirez toutes les cartes mezzanines PCIe. Pour plus d'informations, voir Retrait de la carte mezzanine PCIe.
5. Retirez la traverse. Pour plus d'informations, voir Retrait de la traverse.
6. Retirez le câble d’alimentation acheminé via la grille d’aération arrière et mettez-le de côté.
7. Prenez d’abord note du schéma de connexion des câbles. Ensuite, soulevez les câbles acheminés à travers la grille d’aération arrière et mettez-les de côté.

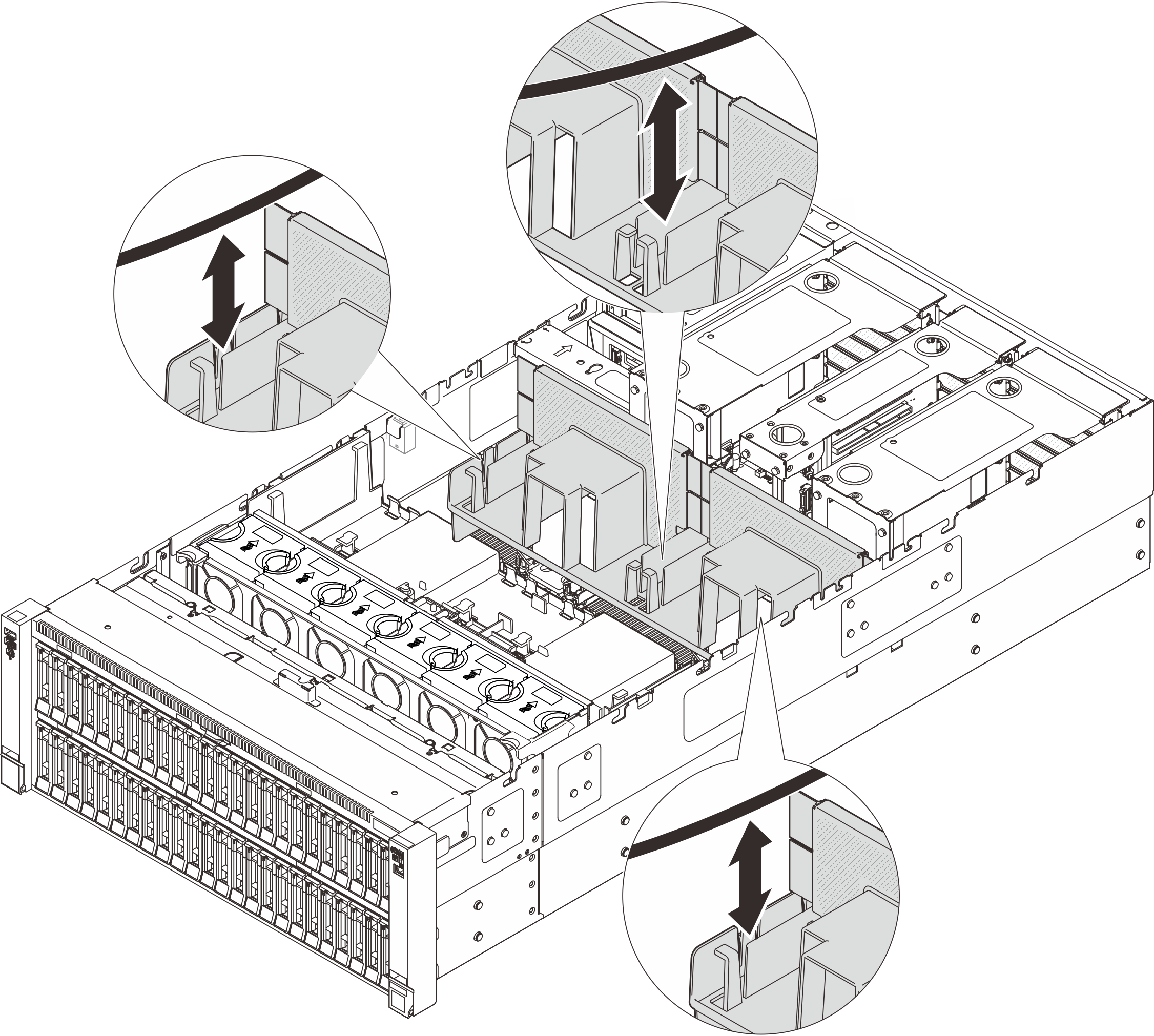

   Figure 1. Extraction du câble de la grille d’aération arrière


8. Saisissez la grille d’aération arrière et retirez-la avec précaution du châssis.
   Remarque

   Avant de mettre le serveur sous tension, réinstallez les grilles d’aération avant et arrière pour assurer une ventilation et un refroidissement corrects du système. Si vous utilisez le serveur sans grille d’aération, vous risquez d’endommager les composants serveur.

   Figure 2. Retrait de la grille d’aération arrière pour un module de processeur-dissipateur thermique 3U standard



   Figure 3. Retrait de la grille d’aération arrière pour un module de processeur-dissipateur thermique 2U de performance
