Rimozione del deflettore d'aria posteriore

Seguire le istruzioni riportate in questa sezione per rimuovere il deflettore d'aria posteriore.

Procedura

1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
4. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
5. Rimuovere tutte le schede verticali PCIe. Vedere Rimozione della scheda verticale PCIe.
6. Rimuovere il cavo di alimentazione instradato attraverso il deflettore d'aria posteriore e metterlo da parte.
7. Prendere nota innanzitutto dei collegamenti dei cavi, sollevare quindi i cavi instradati attraverso il deflettore d'aria posteriore e tenerli da parte.

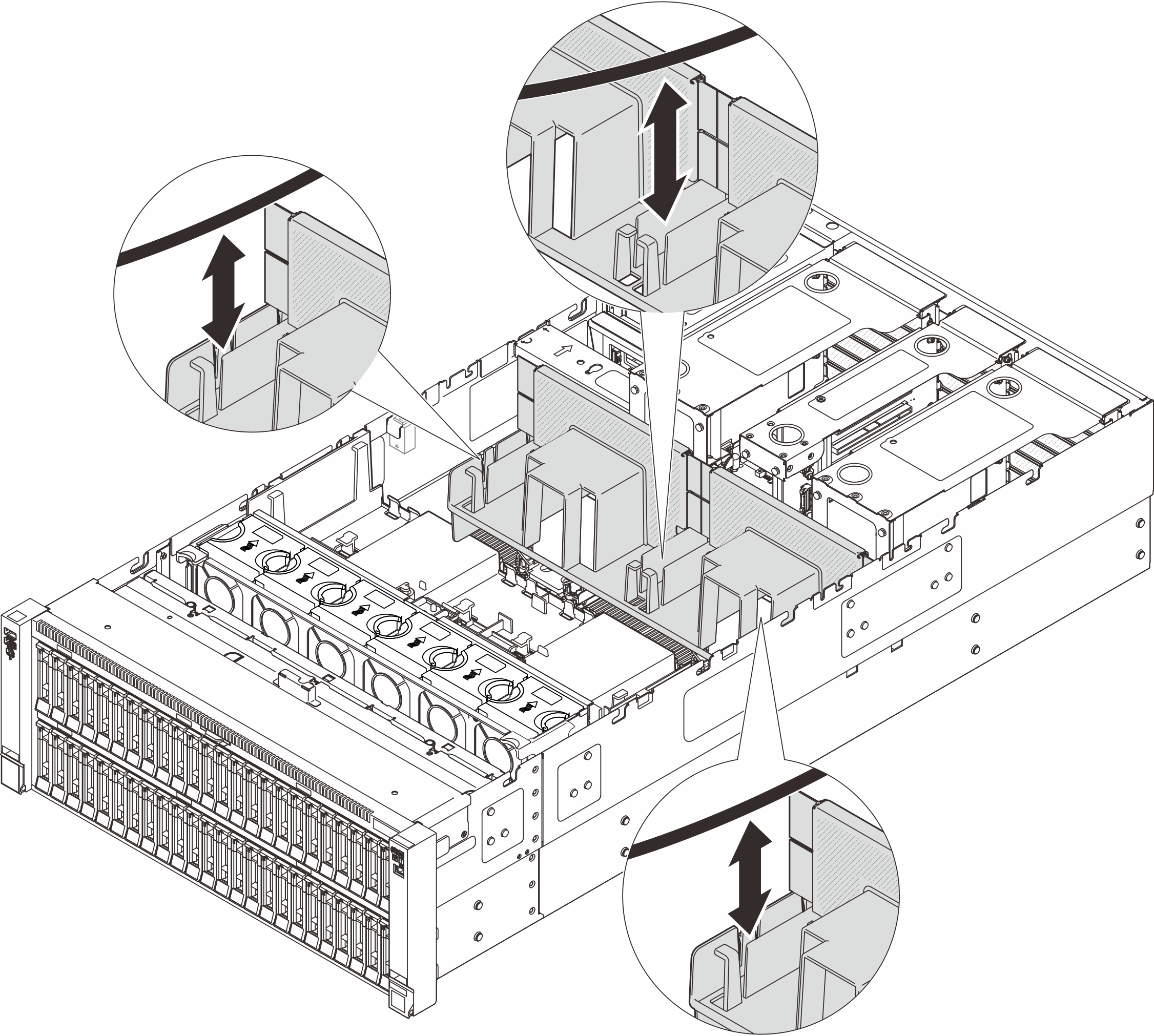

   Figura 1. Sollevamento del cavo per l'estrazione dal deflettore d'aria posteriore


8. Afferrare il deflettore d'aria posteriore e sollevarlo con cautela per estrarlo dallo chassis.
   Nota

   Per un corretto raffreddamento e per consentire la circolazione dell'aria, reinstallare i deflettori d'aria anteriore e posteriore prima di accendere il server. È possibile che l'utilizzo del server senza il deflettore d'aria danneggi i componenti del server.

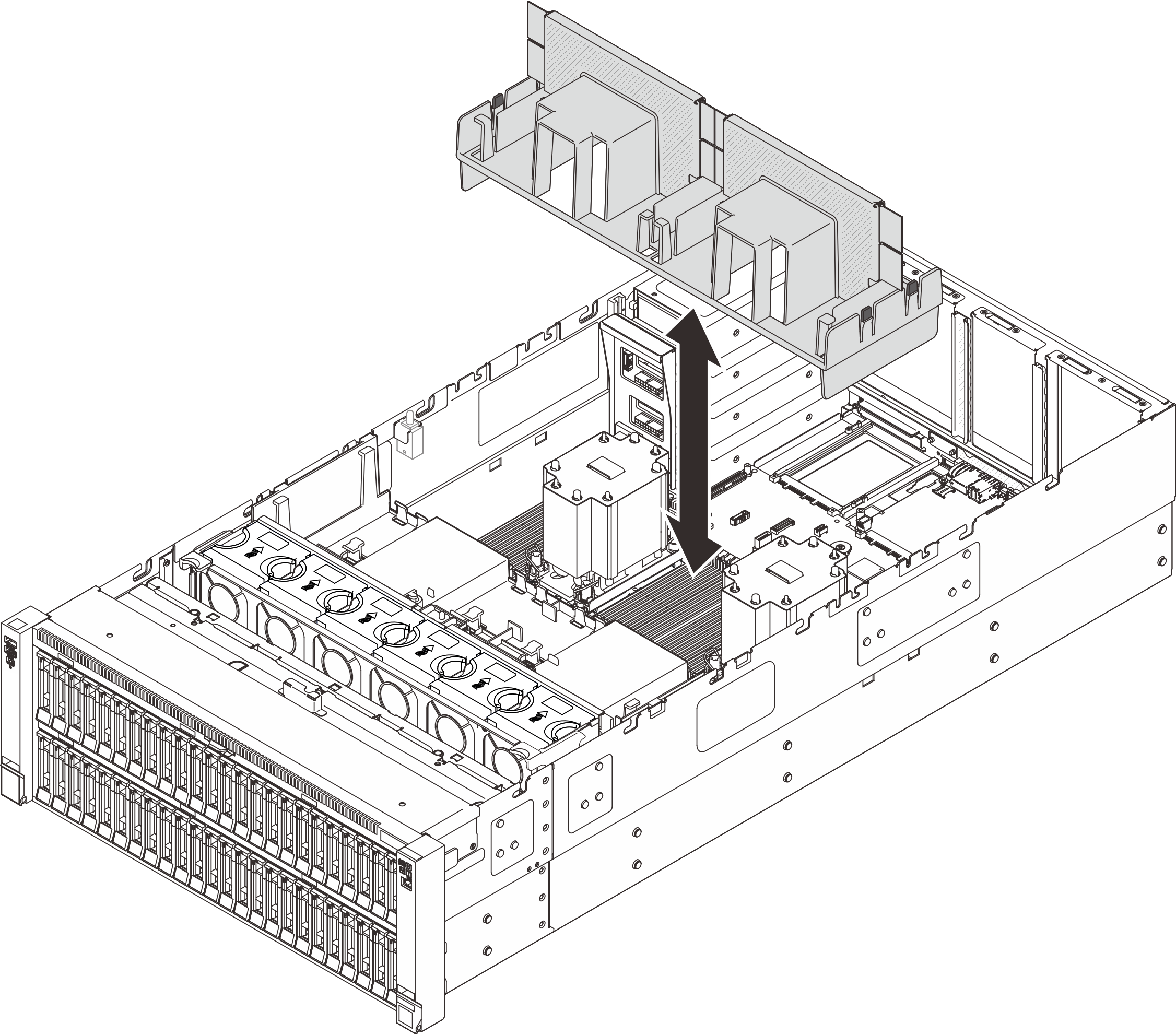

   Figura 2. Rimozione del deflettore d'aria posteriore per un PHM 3U standard

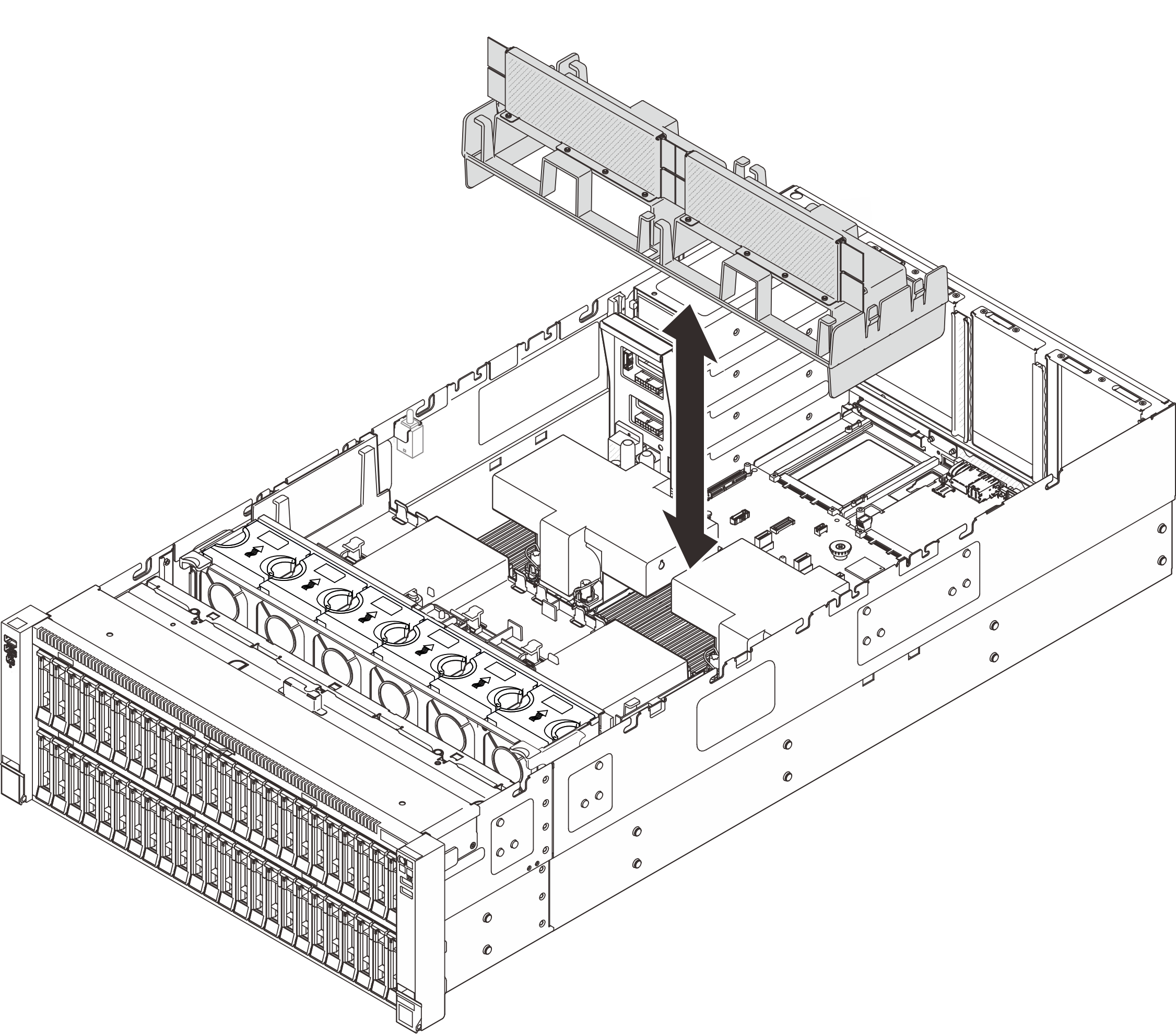

   Figura 3. Rimozione del deflettore d'aria posteriore per un PHM 2U ad alte prestazioni
