Rimozione del deflettore d'aria anteriore

Seguire le istruzioni riportate in questa sezione per rimuovere il deflettore d'aria anteriore.

Procedura

1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
3. Se è installato un modulo di alimentazione flash, scollegare il cavo del modulo di alimentazione flash RAID dalla prolunga.
   Figura 1. Scollegamento del cavo dal modulo di alimentazione flash


4. Se sul deflettore d'aria anteriore è installato un backplane M.2, scollegare i cavi del backplane M.2 dal backplane M.2.

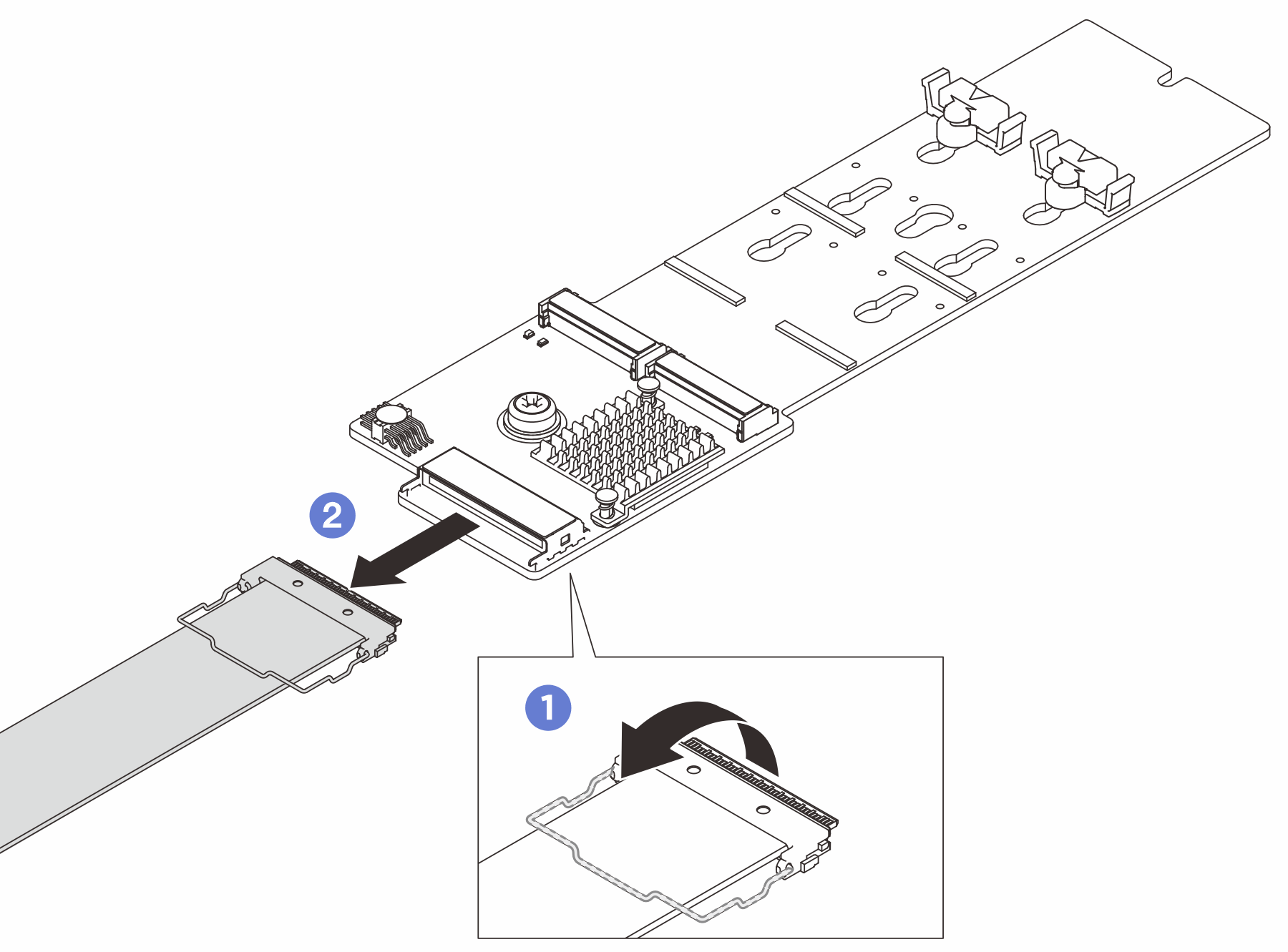

   Figura 2. Scollegamento dei cavi del backplane M.2


   1. Sganciare il fermo del cavo dal connettore.
   2. Scollegare i cavi dal backplane M.2.
5. Sollevare i cavi instradati attraverso il deflettore d'aria anteriore e metterli da parte.
   Figura 3. Sollevamento del cavo per l'estrazione dal deflettore d'aria anteriore


6. Afferrare il deflettore d'aria anteriore e sollevarlo con cautela per estrarlo dallo chassis.
   Attenzione

   Per un corretto raffreddamento e per consentire la circolazione dell'aria, reinstallare i deflettori d'aria anteriore e posteriore prima di accendere il server. È possibile che l'utilizzo del server senza il deflettore d'aria danneggi i componenti del server.

   Figura 4. Rimozione del deflettore d'aria anteriore
