Extracción del deflector de aire frontal

Siga las instrucciones que aparecen en esta sección para extraer el deflector de aire frontal.

Procedimiento

1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
3. Si hay un módulo de alimentación flash instalado, desconecte el cable del módulo alimentación flash RAID del cable de extensión.
   Figura 1. Desconexión del cable del módulo de alimentación flash


4. Si la placa posterior M.2 está instalada en el deflector de aire frontal; desconecte los cables de la placa posterior M.2 de la placa posterior M.2.

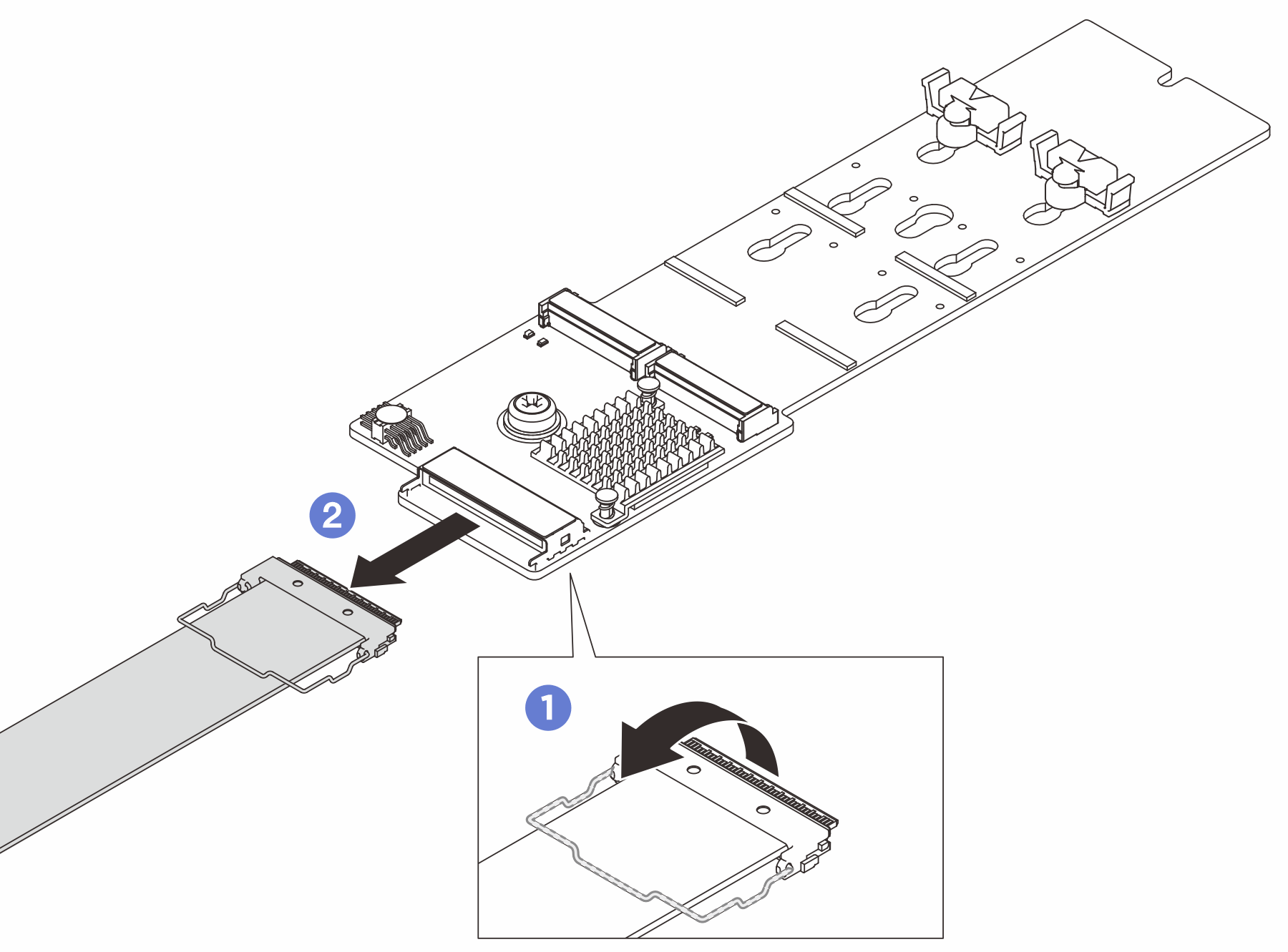

   Figura 2. Desconexión de cables de la placa posterior M.2


   1. Desenganche la barra del cable del conector.
   2. Desconecte los cables de la placa posterior de M.2.
5. Levante los cables direccionados por el deflector de aire frontal y apártelos.

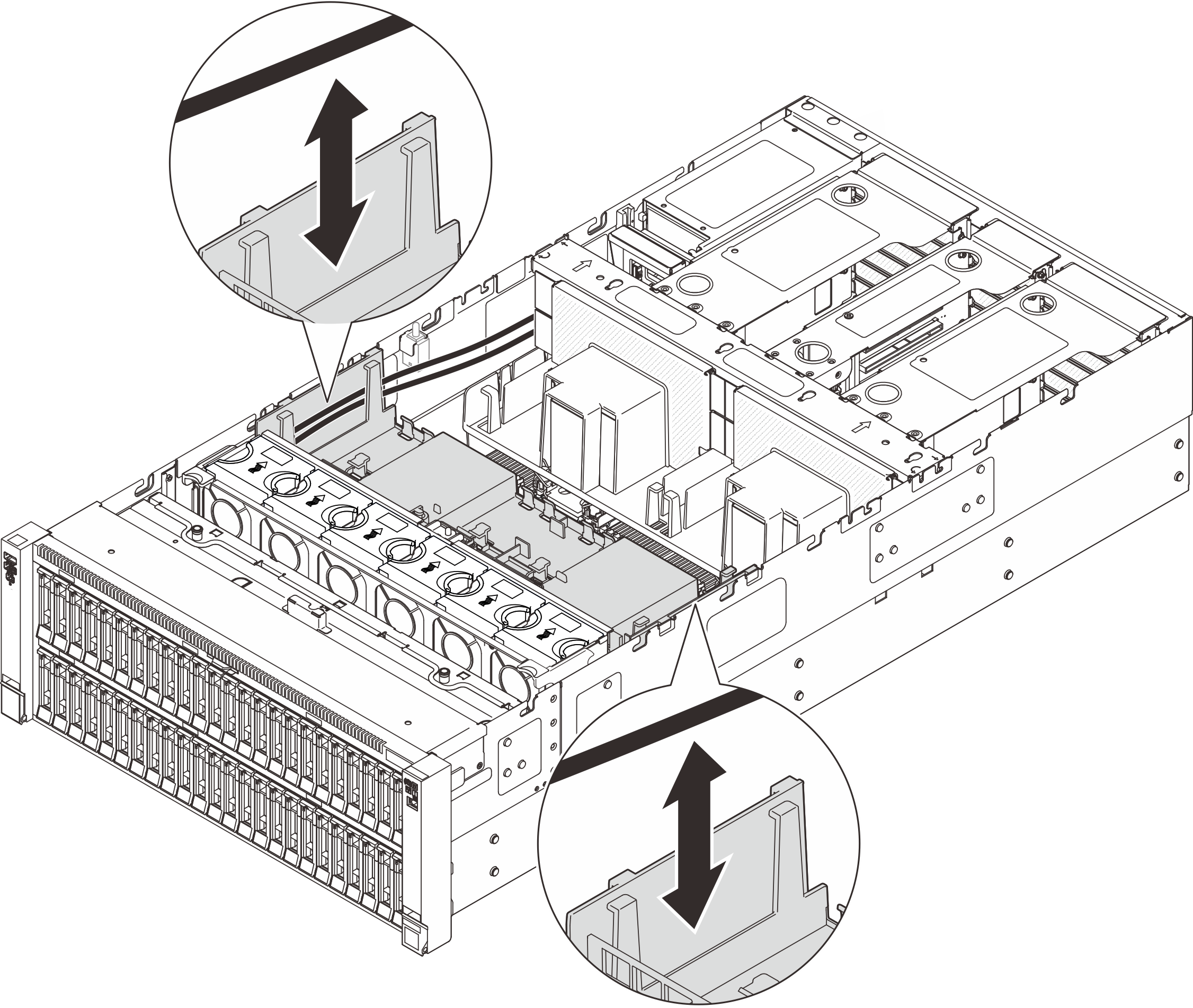

   Figura 3. Levantamiento del cable para sacarlo del deflector de aire frontal


6. Sujete el deflector de aire frontal y levántelo con cuidado para extraerlo del chasis.
   Atención

   Para permitir la refrigeración y el flujo de aire adecuados, vuelva a instalar los deflectores de aire frontal y posterior antes de encender el servidor. Si utiliza el servidor con el deflector de aire extraído, pueden producirse daños en los componentes de dicho servidor.

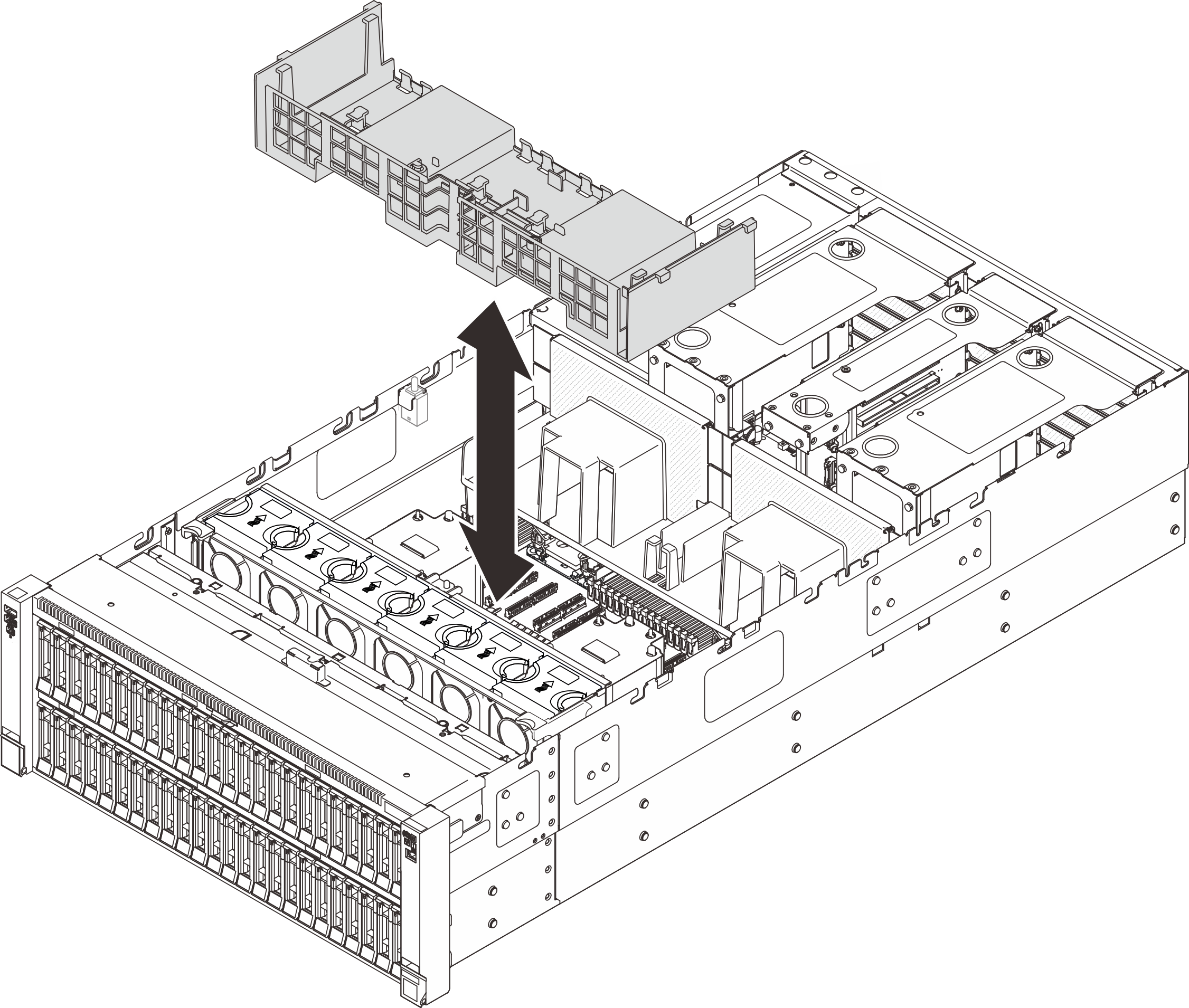

   Figura 4. Extracción del deflector de aire frontal
