Снятие переднего дефлектора

В этом разделе приведены инструкции по снятию переднего дефлектора.

Процедура

1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
3. Если в установлен модуль питания флэш-памяти, сначала отключите кабель модуля питания флэш-памяти RAID от удлинителя.
   Рис. 1. Отключение кабеля от модуля питания флэш-памяти


4. Если на переднем дефлекторе установлена объединительная панель M.2, отключите от нее кабели.

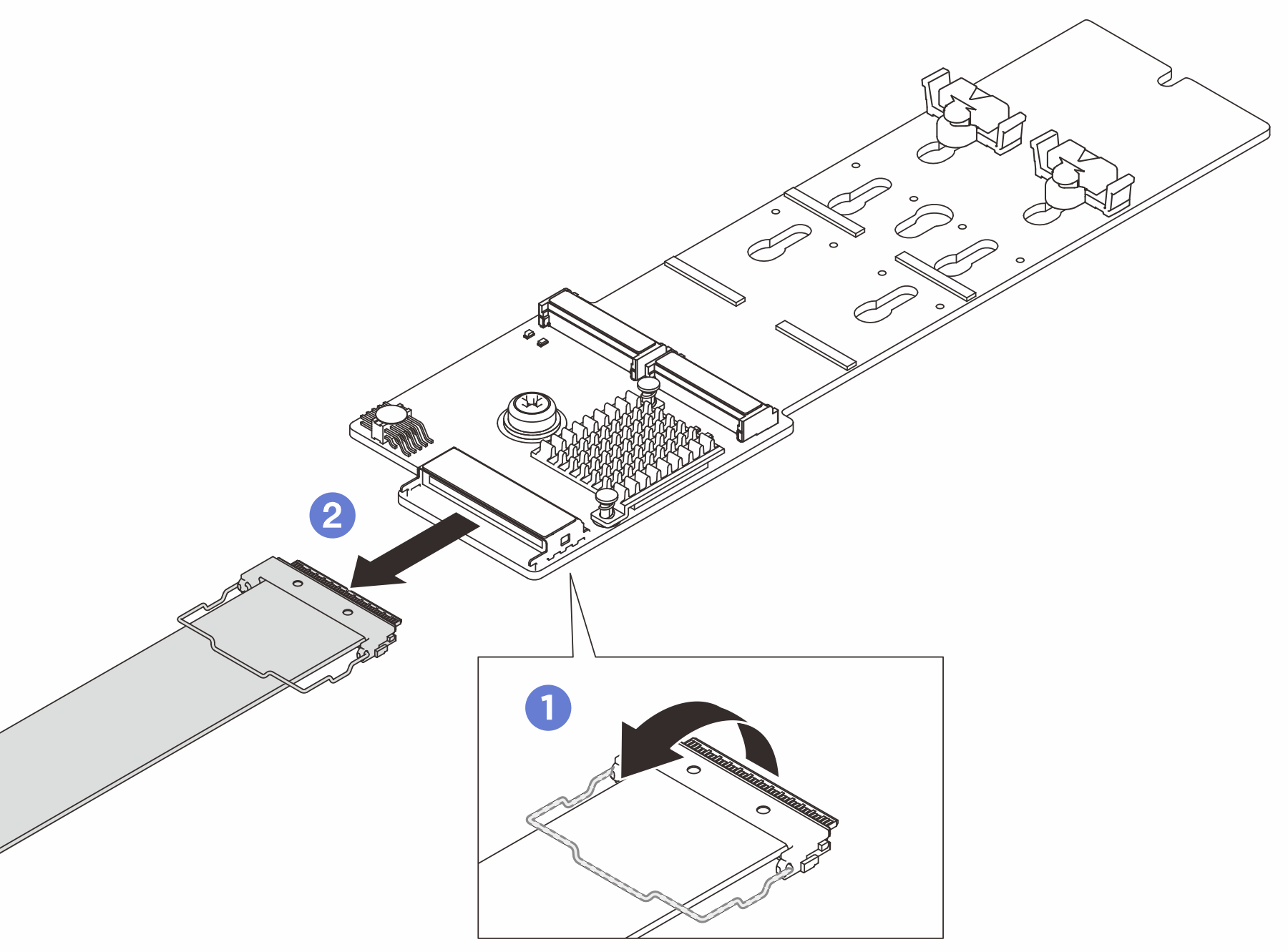

   Рис. 2. Отключение кабелей объединительной панели M.2


   1. Отсоедините металлическую ручку на кабеле от разъема.
   2. Отключите кабели от объединительной панели M.2.
5. Поднимите кабели, проложенные через передний дефлектор, и отложите их в сторону.

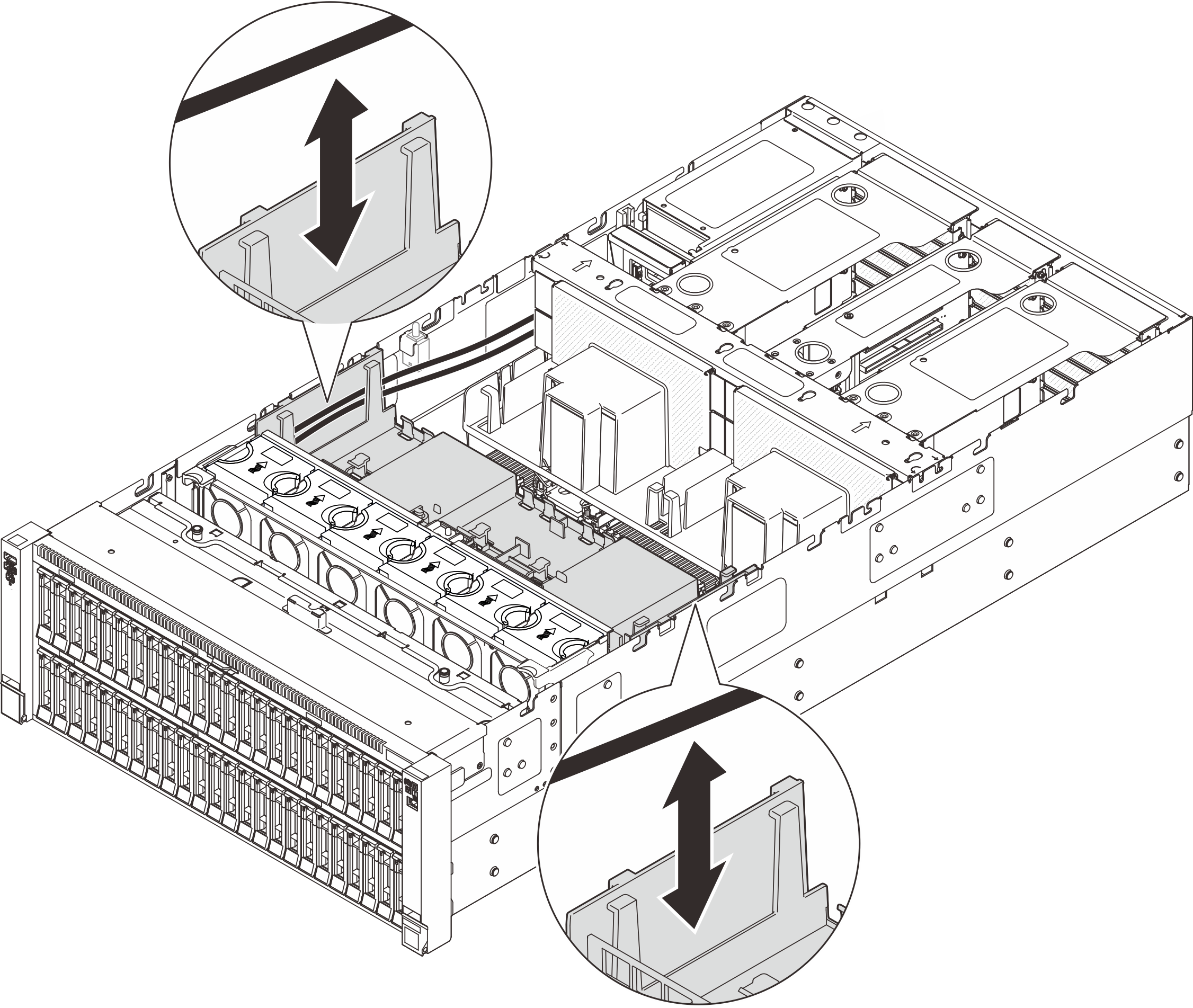

   Рис. 3. Извлечение кабеля из переднего дефлектора


6. Возьмитесь за передний дефлектор и осторожно снимите его с рамы.
   Внимание

   Для надлежащего охлаждения и правильного воздушного потока перед включением сервера следует установить на место передний и задний дефлекторы. Использование сервера без дефлектора может привести к повреждению серверных компонентов.

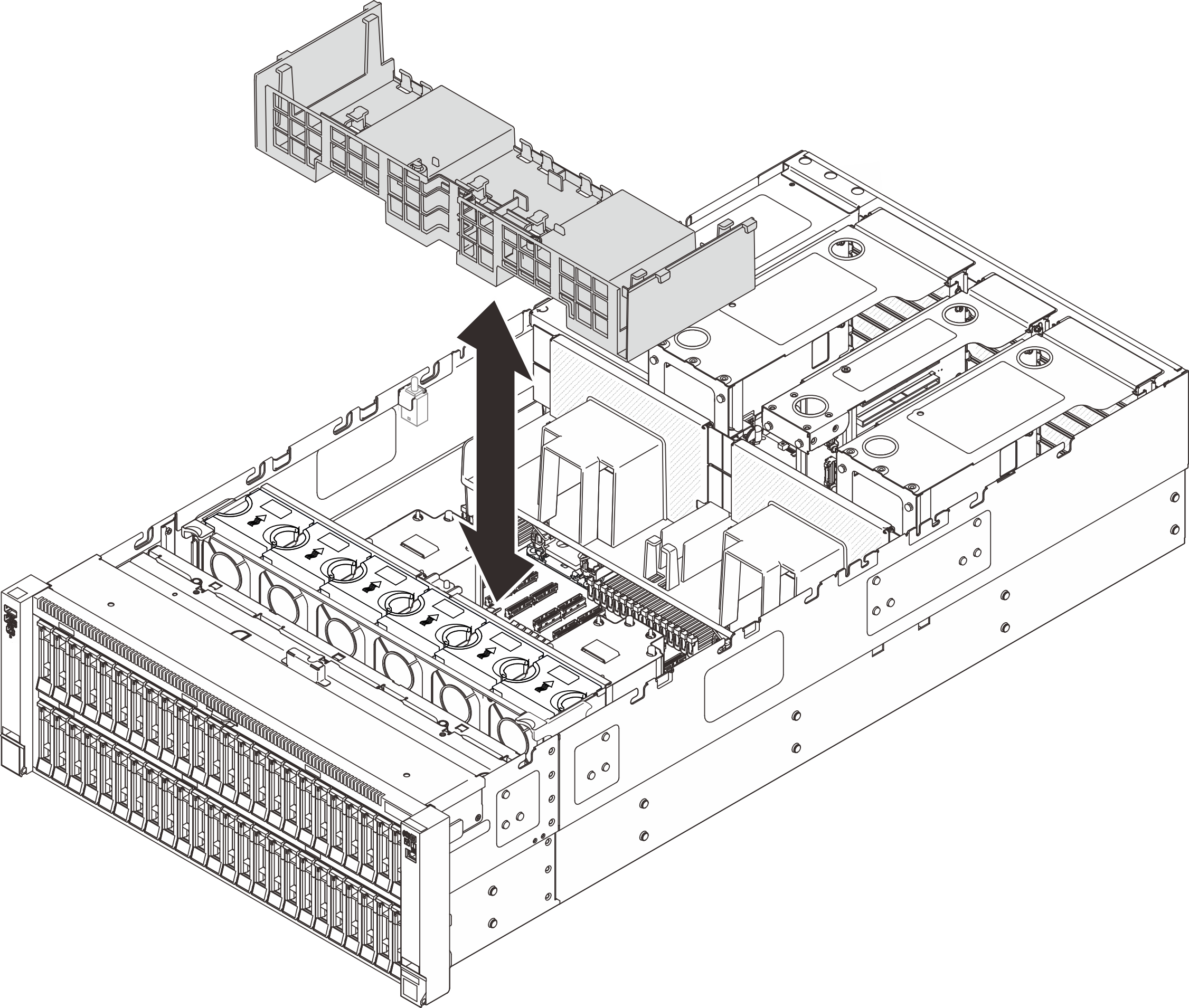

   Рис. 4. Снятие переднего дефлектора
