Снятие объединительной панели M.2

Следуйте инструкциям в этом разделе, чтобы снять объединительную панель M.2.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Перед снятием дисков, контроллеров дисков (включая контроллеры, встроенные в блок материнской платы), объединительных панелей дисков и кабелей дисков или внесением в них изменений создайте резервную копию всех важных данных, хранящихся на дисках.

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  4. Снимите все диски M.2. См. раздел Снятие диска M.2.
  5. Отключите кабели объединительной панели M.2 от блока материнской платы.
    Внимание
    Чтобы не повредить блок материнской платы, следуйте инструкциям в разделе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  6. Снимите объединительную панель M.2.

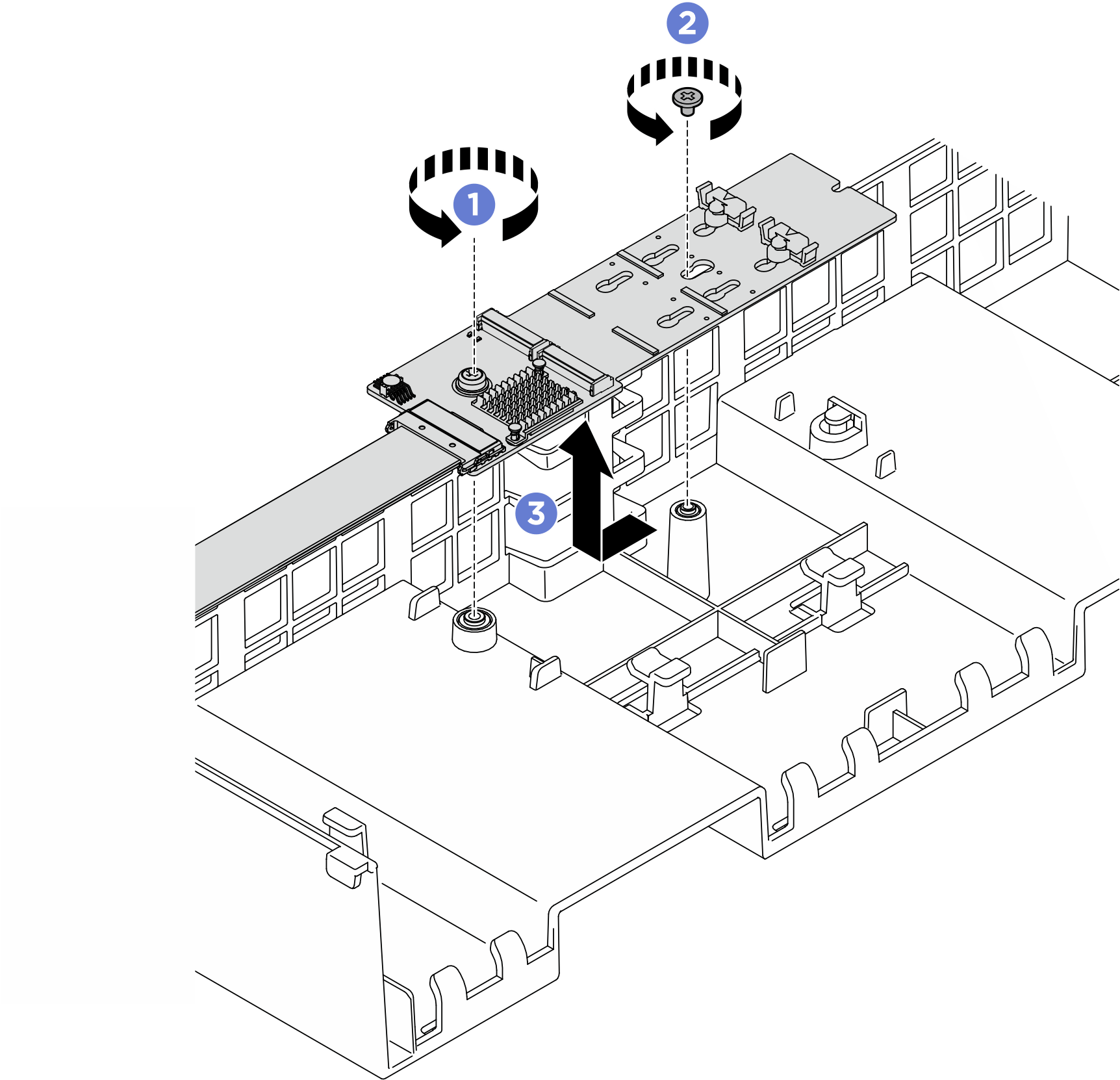

    Рис. 1. Снятие объединительной панели M.2
    M.2 backplane removal
    1. Открутите винт, которым середина объединительной панели M.2 крепится к переднему дефлектору.
    2. Открутите винт, которым конец объединительной панели M.2 крепится к переднему дефлектору.
    3. Переместите объединительную панель M.2 назад и снимите ее с переднего дефлектора.
  7. При необходимости отключите кабели от объединительной панели M.2.
    Рис. 2. Отключение кабелей объединительной панели M.2
    M.2 backplane cable disconnection
    1. Отсоедините металлическую ручку на кабеле от разъема.
    2. Отключите кабели от объединительной панели M.2.

После завершения

  1. Установите новую объединительную панель M.2. См. раздел Установка объединительной панели M.2.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
