Remover o backplane M.2

Siga as instruções nesta seção para remover o backplane M.2.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados no conjunto de placa-mãe), nos backplanes de unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.
Nota

O backplane M.2 ou a unidade M.2 mostrados nas ilustrações são apenas para referência. Seu backplane M.2 específico ou unidade M.2 pode ser diferente na aparência.

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova todas as unidades M.2. Consulte Remover uma unidade M.2.

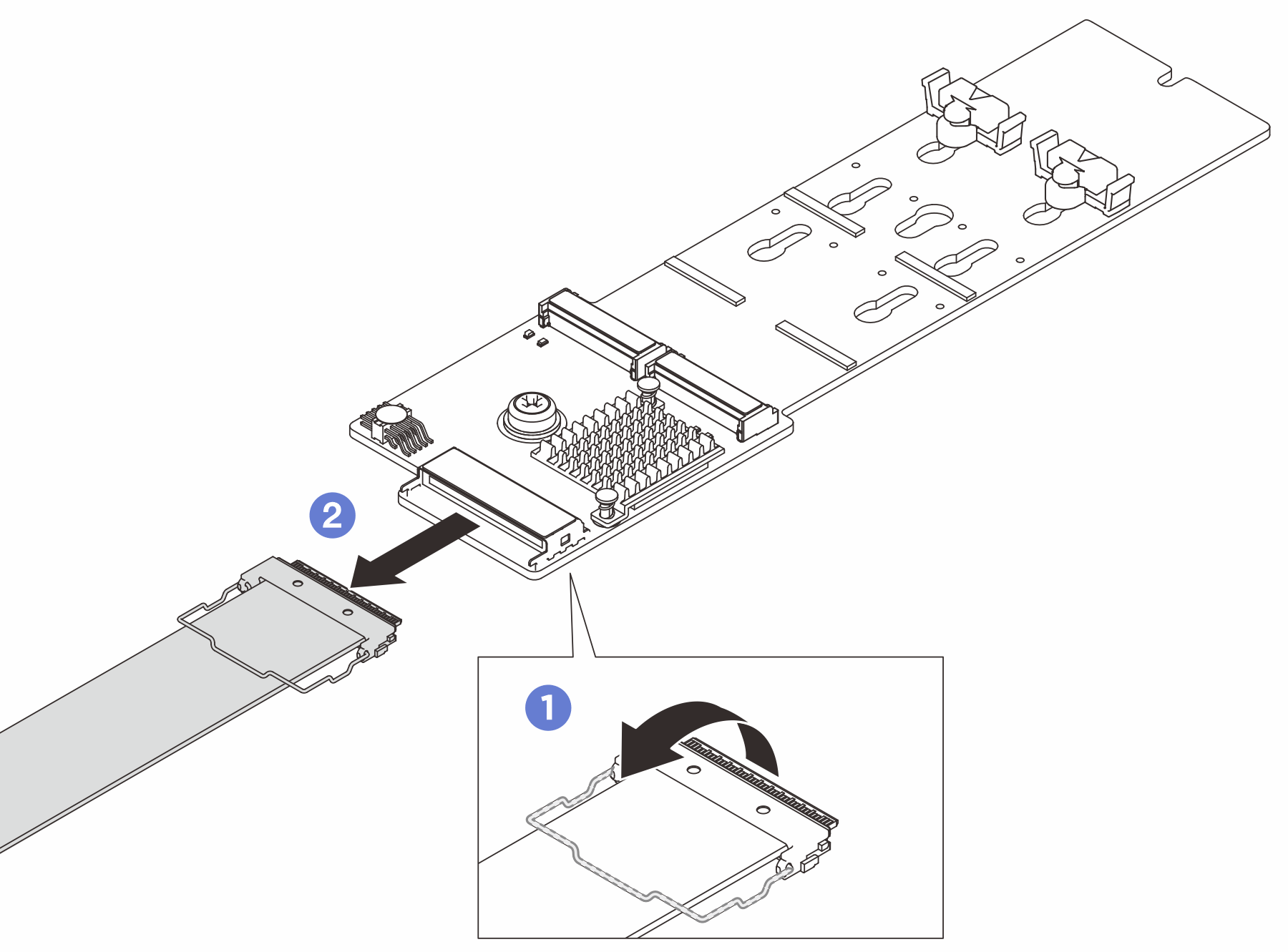

  4. Desconecte os cabos do backplane M.2.
    Figura 1. Desconexão do cabo do backplane M.2
    M.2 backplane cable disconnection
    1. Desencaixe a presilha no cabo do conector.
    2. Desconecte os cabos do backplane M.2.

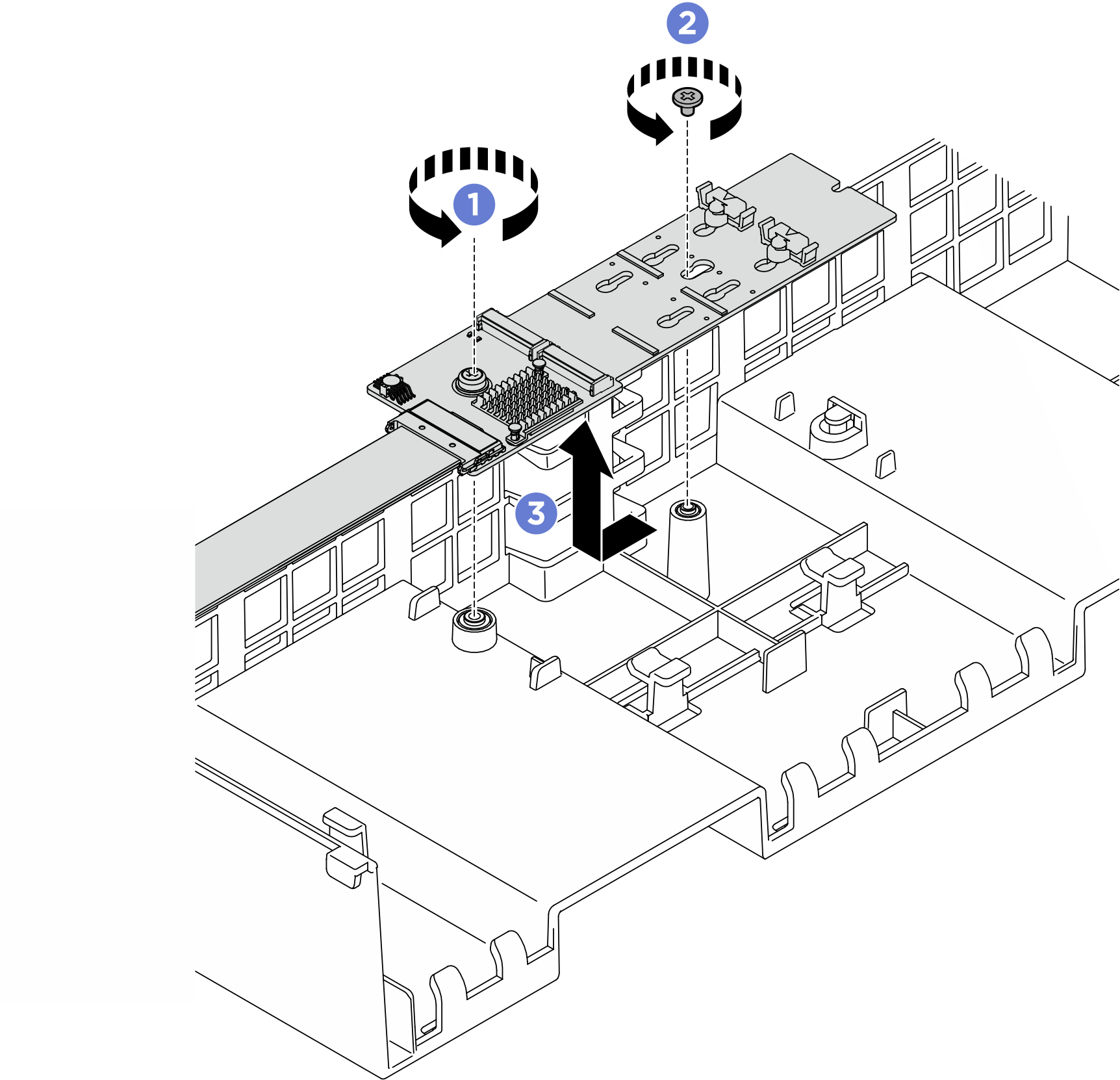

  5. Remova o backplane M.2.
    Figura 2. Remoção do backplane M.2
    M.2 backplane removal
    1. Remova o parafuso que prende o meio do backplane M.2 no defletor de ar frontal.
    2. Remova o parafuso que prende a extremidade do backplane M.2 no defletor de ar frontal
    3. Deslize o backplane M.2 para trás e retire-o do defletor de ar frontal.
  6. Se necessário, desconecte o cabo do backplane M.2 do conjunto da placa-mãe.
    Atenção
    Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.

Depois de concluir

  1. Instale um novo backplane M.2. Consulte Instalar o backplane M.2.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
