Instalar o backplane M.2

Siga as instruções nesta seção para instalar o backplane M.2.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor; em seguida, retire a nova peça da embalagem e coloque-a em uma superfície antiestática.
  2. Se necessário, conecte o cabo do backplane M.2 ao backplane M.2.
    Figura 1. Conexão do cabo do backplane M.2
    M.2 backplane cable connection
    1. Conecte o cabo ao backplane M.2.
    2. Encaixe a presilha no cabo no conector.
  3. Instale o backplane M.2.

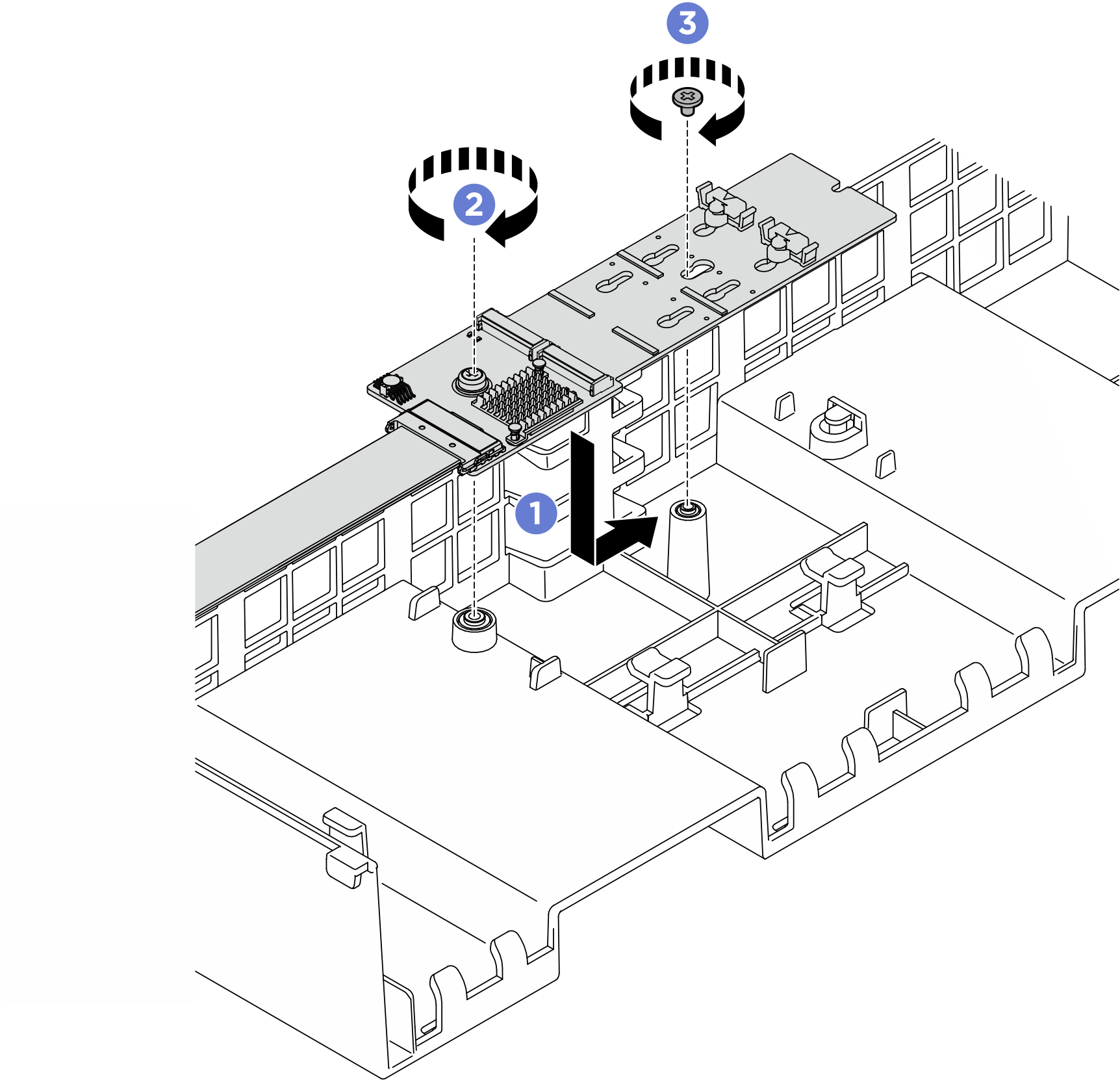

    Figura 2. Instalação do backplane M.2
    M.2 backplane installation
    1. Abaixe o backplane M.2 no defletor de ar frontal. Em seguida, deslize o backplane M.2 para frente até que ele seja encaixado no lugar.
    2. Instale o parafuso que prende a extremidade do backplane M.2 no defletor de ar frontal
    3. Instale o parafuso que prende o meio do backplane M.2 no defletor de ar frontal.
  4. Conecte os cabos do backplane M.2 ao conector de energia M.2 e ao conector de sinal no conjunto da placa-fonte. Consulte Roteamento de cabos do backplane M.2 para obter mais detalhes.

Depois de concluir

  1. Reinstale as unidades M.2. Consulte Instalar uma unidade M.2.
  2. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
