Instalación de la placa posterior M.2

Siga las instrucciones que aparecen en esta sección para instalar la placa posterior M.2.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Nota

La placa posterior M.2 o la unidad M.2 que se muestran en las ilustraciones solo tienen fines de referencia. Su placa posterior M.2 o unidad M.2 específica puede tener una apariencia distinta.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la pieza nueva con cualquier superficie no pintada de la parte exterior del servidor; luego, saque la pieza nueva del envase y colóquela sobre una superficie de protección antiestática.
  2. Instale la placa posterior de M.2.

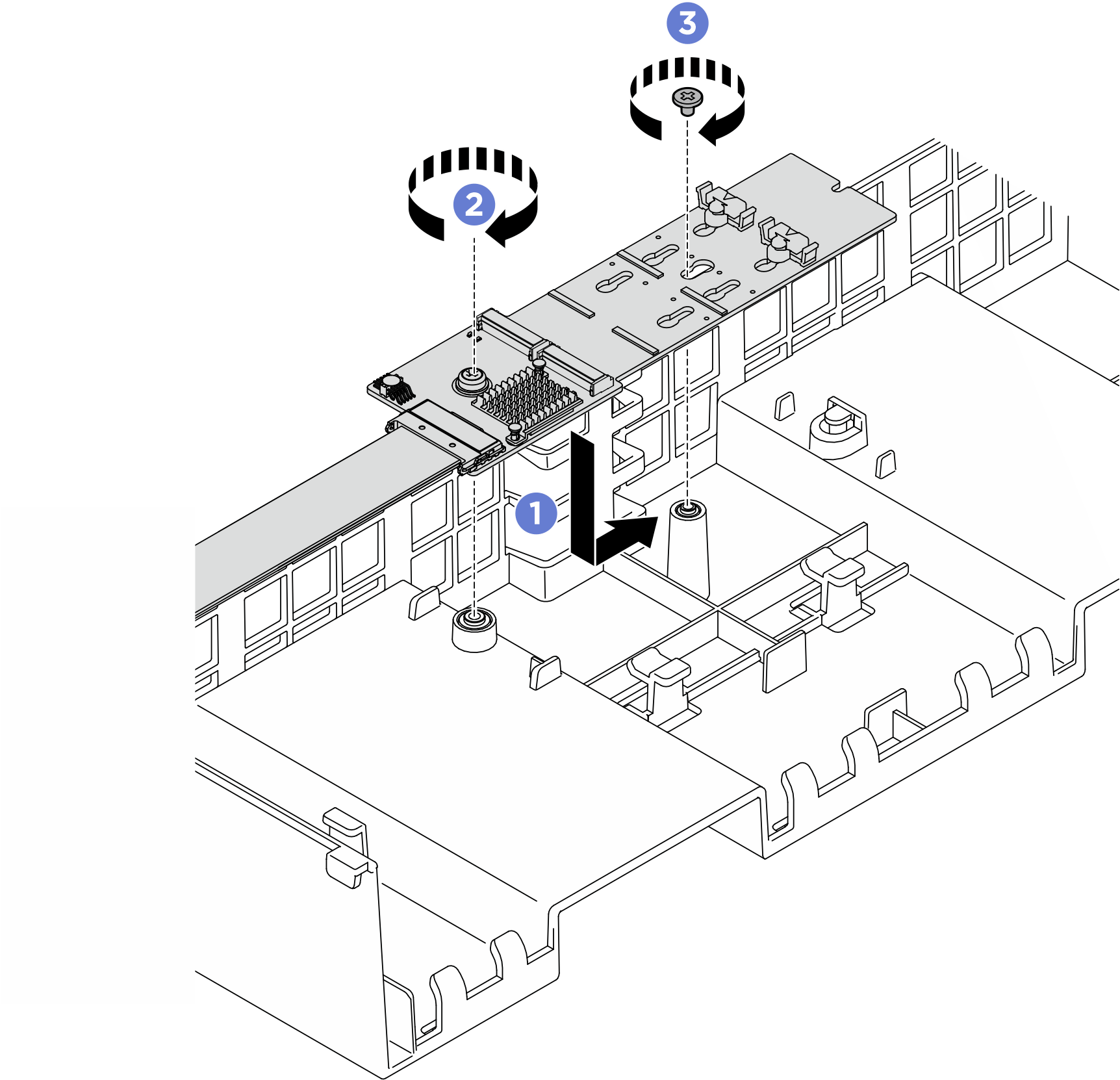

    Figura 1. Instalación de la placa posterior de M.2
    M.2 backplane installation
    1. Baje la placa posterior M.2 al deflector de aire frontal; luego, deslice la placa posterior M.2 hacia delante hasta que esté en su lugar.
    2. Instale el tornillo que fija el extremo de la placa posterior M.2 al deflector de aire frontal
    3. Instale el tornillo que fija el centro de la placa posterior M.2 al deflector de aire frontal.
  3. Conecte el cable de la placa posterior M.2 a la placa posterior M.2.

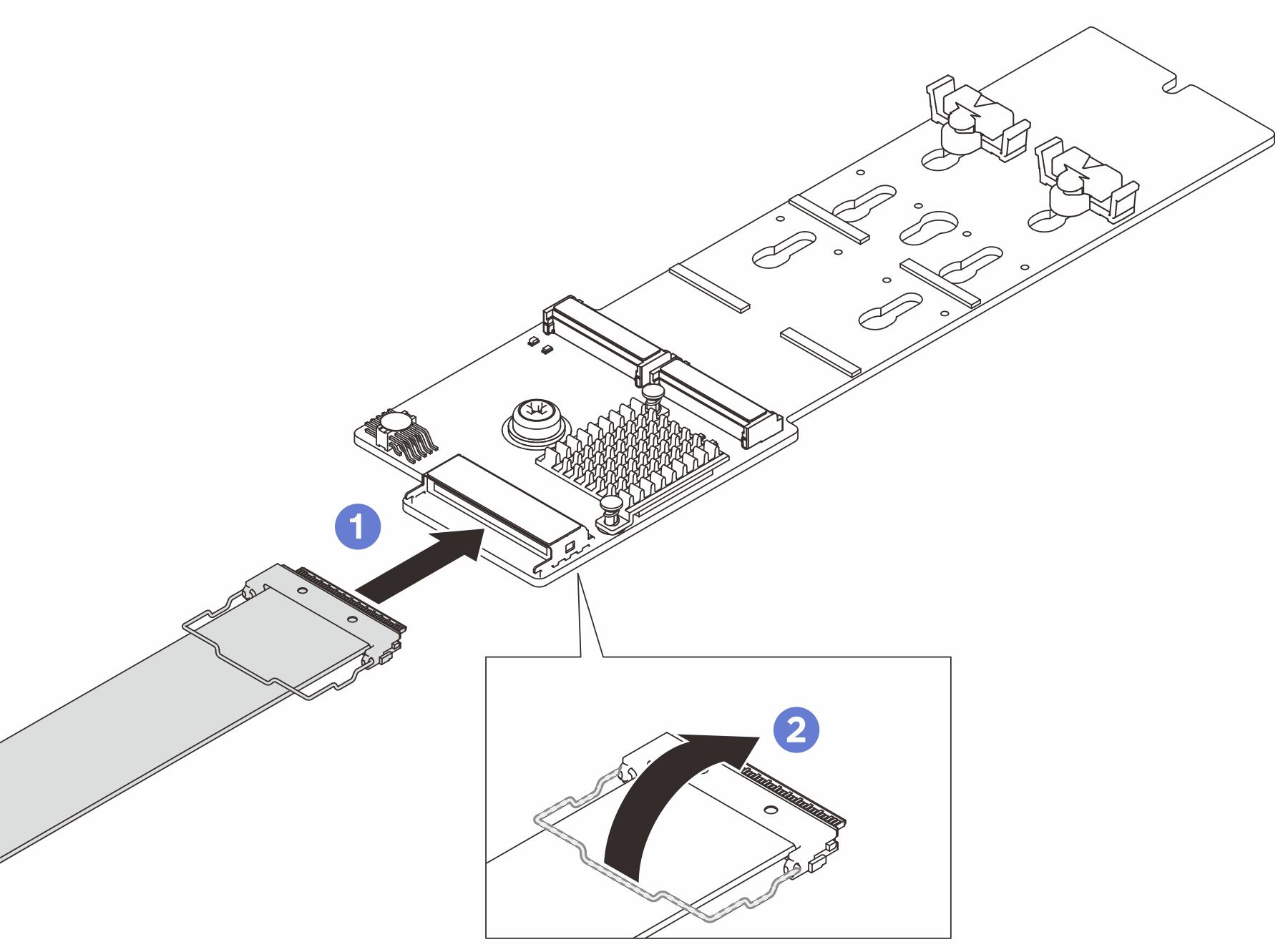

    Figura 2. Conexión de cables de la placa posterior M.2
    M.2 backplane cable connection
    1. Conecte el cable a la placa posterior M.2.
    2. Enganche la barra del cable al conector.
  4. Si es necesario, conecte los cables de la placa posterior M.2 al conector de alimentación M.2 y al conector de señal del conjunto de la placa del sistema. Consulte Disposición de cables de la placa posterior M.2 para obtener más detalles.

Después de finalizar

  1. Vuelva a instalar las unidades M.2. Consulte Instalación de una unidad M.2.
  2. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
