安裝 M.2 背板

請依照本節中的指示安裝 M.2 背板。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

韌體和驅動程式下載:更換元件後,您可能需要更新韌體或驅動程式。

圖中所示的 M.2 背板或 M.2 硬碟僅供參考。您的特定 M.2 背板或 M.2 硬碟的外觀可能有所不同。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸;然後從保護袋中取出新零件,並將其放置在防靜電表面上。
  2. 安裝 M.2 背板。

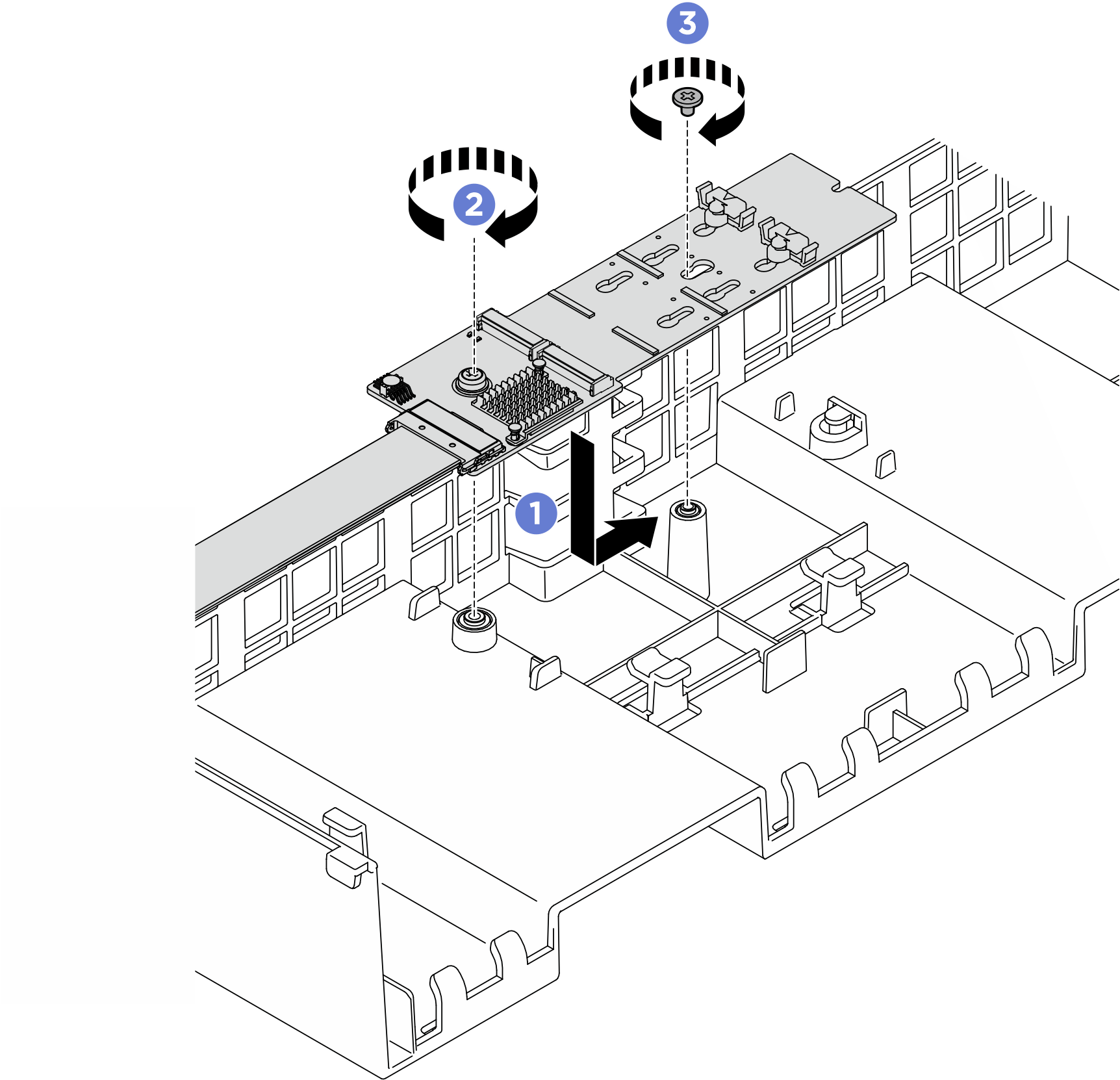

    圖 1. M.2 背板安裝
    M.2 backplane installation
    1. 將 M.2 背板向下放入前方空氣擋板中,然後向前推動 M.2 背板,直到就定位為止。
    2. 將固定 M.2 背板末端的螺絲安裝到前方空氣擋板上。
    3. 將固定 M.2 背板中間的螺絲安裝到前方空氣擋板上。
  3. 將 M.2 背板纜線連接到 M.2 背板。
    圖 2. 連接 M.2 背板纜線
    M.2 backplane cable connection
    1. 將纜線連接到 M.2 背板。
    2. 將纜線上的導線環固定到接頭上。
  4. 如有需要,請將 M.2 背板纜線連接到主機板組件上的 M.2 電源接頭和信號接頭。如需詳細資料,請參閱M.2 背板纜線佈線

在您完成之後

  1. 重新安裝 M.2 硬碟。請參閱安裝 M.2 硬碟
  2. 完成零件更換。請參閱完成零件更換

示範影片

觀看 YouTube 上的程序
