M.2 バックプレーンの取り付け

M.2 バックプレーンを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. サーバー外側の塗装されていない金属面に、新しい部品が入った帯電防止パッケージを触れさせてから、新しい部品をパッケージから取り出し、静電気防止板の上に置きます。
  2. 必要に応じて、M.2 バックプレーンのケーブルを M.2 バックプレーンに接続します。

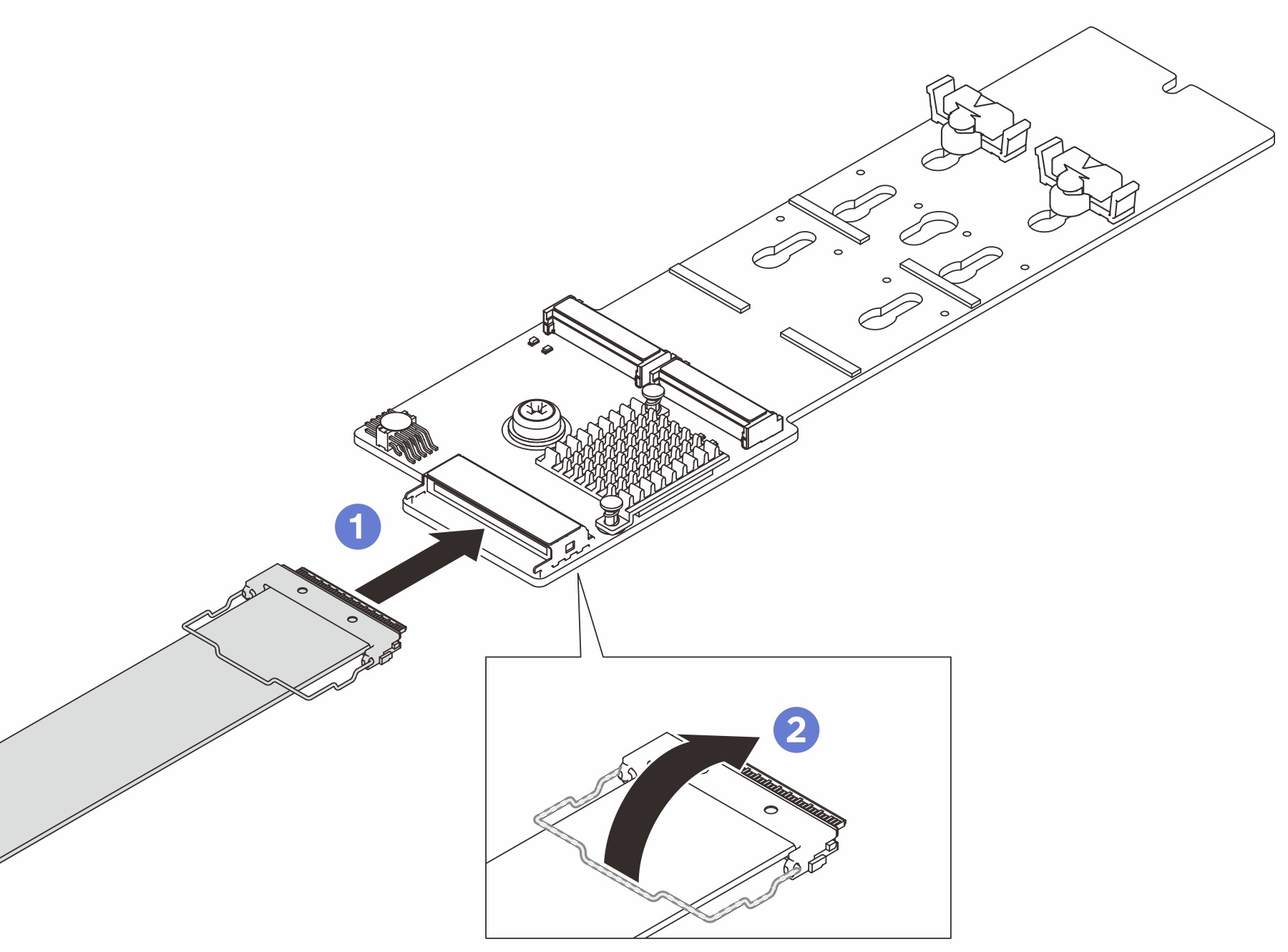

    図 1. M.2 バックプレーン・ケーブルの接続
    M.2 backplane cable connection
    1. M.2 バックプレーンにケーブルを接続します。
    2. コネクターにケーブルのワイヤー・ベイルを固定します。
  3. M.2 バックプレーンを取り付けます。

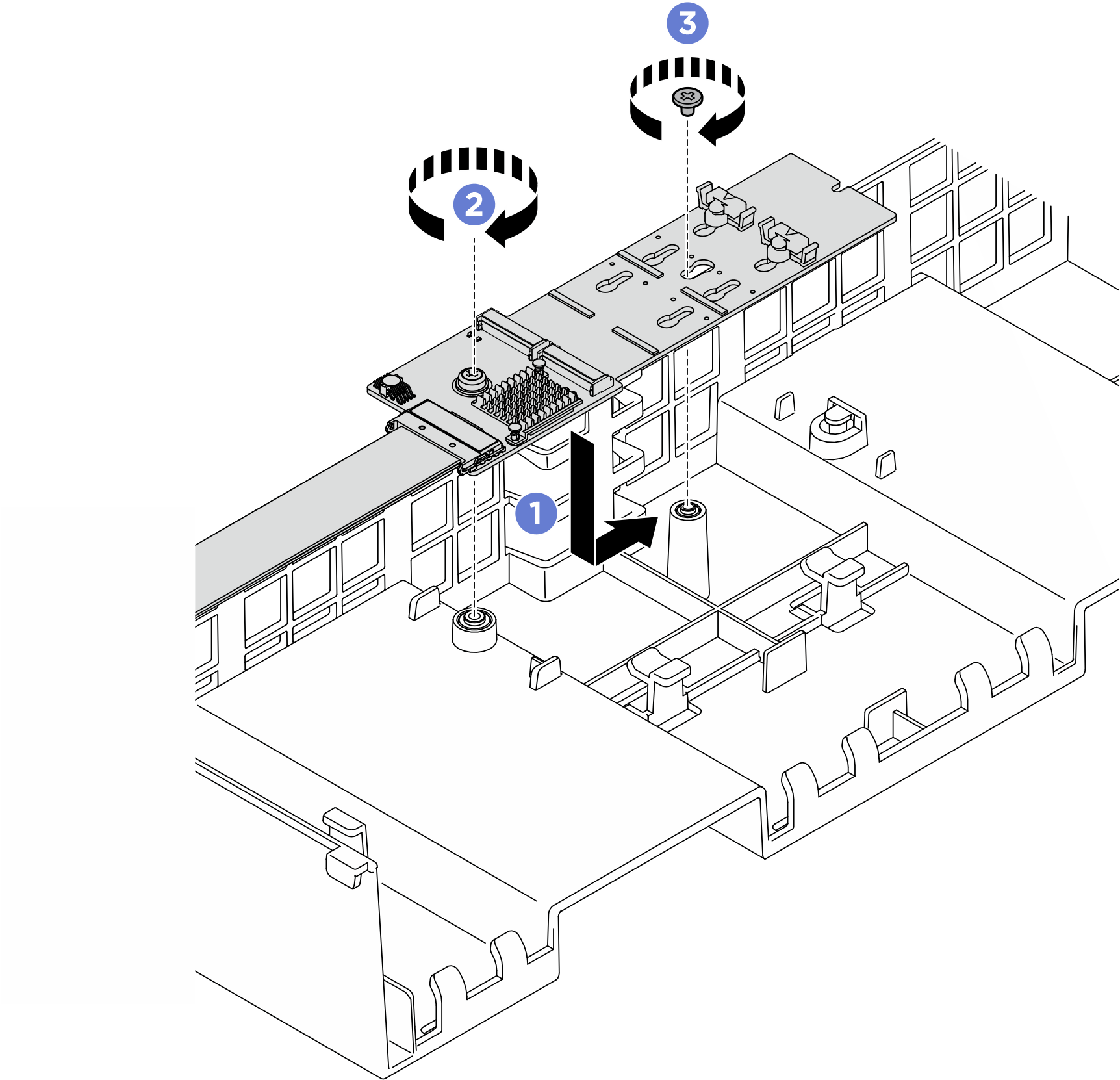

    図 2. M.2 バックプレーンの取り付け
    M.2 backplane installation
    1. M.2 バックプレーンを前面エアー・バッフルまで下ろし、所定の位置に収まるまで M.2 バックプレーンを前方にスライドさせます。
    2. M.2 バックプレーンの端を前面エアー・バッフルに固定するねじを取り付けます。
    3. M.2 バックプレーンの中央を前面エアー・バッフルに固定するねじを取り付けます。
  4. M.2 バックプレーン・ケーブルをシステム・ボード・アセンブリーの M.2 電源コネクターおよび信号コネクターに接続します。詳しくは、M.2 バックプレーンのケーブル配線を参照してください。

完了したら

  1. M.2 ドライブを再度取り付けます。M.2 ドライブの取り付けを参照してください。
  2. 部品交換を完了します。部品交換の完了を参照してください。
