M.2 バックプレーンの取り外し

M.2 バックプレーンを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。
ドライブ、ドライブ・コントローラー (システム・ボード・アセンブリーに組み込まれたコントローラーを含む)、ドライブ・バックプレーン、またはドライブ・ケーブルを取り外す、あるいは変更する前に、ドライブに保管されているすべての重要なデータのバックアップを取ってください。

手順

サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
M.2 ドライブをすべて取り外します。M.2 ドライブの取り外しを参照してください。
M.2 バックプレーン・ケーブルをシステム・ボード・アセンブリーから切り離します。
重要
システム・ボード・アセンブリーを損傷しないように、システム・ボードからケーブルを取り外すときは、必ず内部ケーブルの配線の手順に従ってください。
M.2 バックプレーンを取り外します。

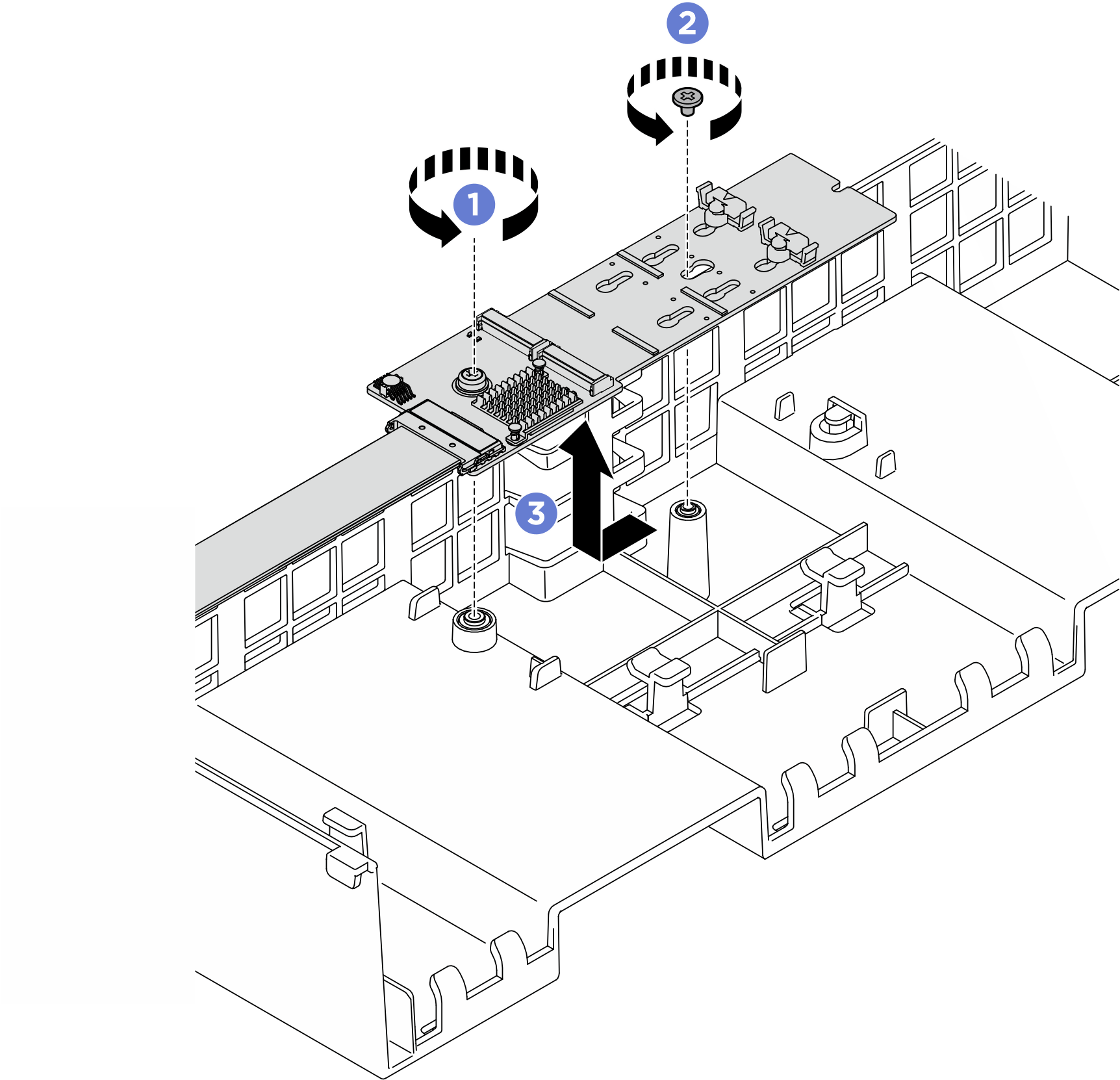

図 1. M.2 バックプレーンの取り外し
1. M.2 バックプレーンの中央を前面エアー・バッフルに固定しているねじを取り外します。
2. M.2 バックプレーンの端を前面エアー・バッフルに固定しているねじを取り外します。
3. M.2 バックプレーンを後方にスライドさせ、持ち上げて前面エアー・バッフルから取り出します。
必要に応じて、M.2 バックプレーン・ケーブルを M.2 バックプレーンから切り離します。

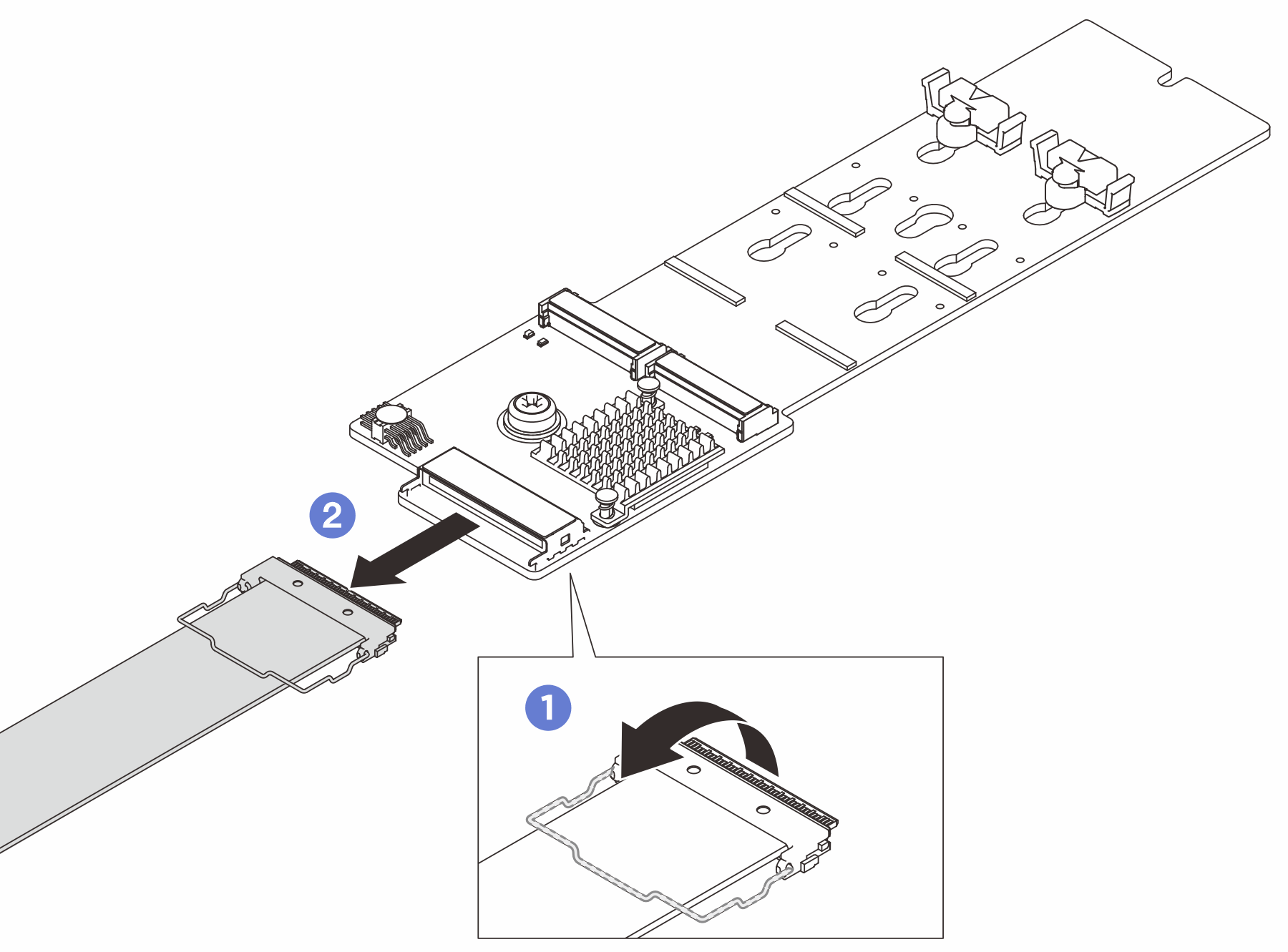

図 2. M.2 バックプレーン・ケーブルの取り外し
1. コネクターからケーブルのワイヤー・ベイルを外します。
2. ケーブルを M.2 バックプレーンから切り離します。

完了したら

新規 M.2 バックプレーンを取り付けます。M.2 バックプレーンの取り付けを参照してください。
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
