Retrait du fond de panier M.2
Suivez les instructions de cette section pour retirer le fond de panier M.2.
À propos de cette tâche
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
- Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés au bloc carte mère), aux fonds de panier d’unité ou aux câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.
Procédure

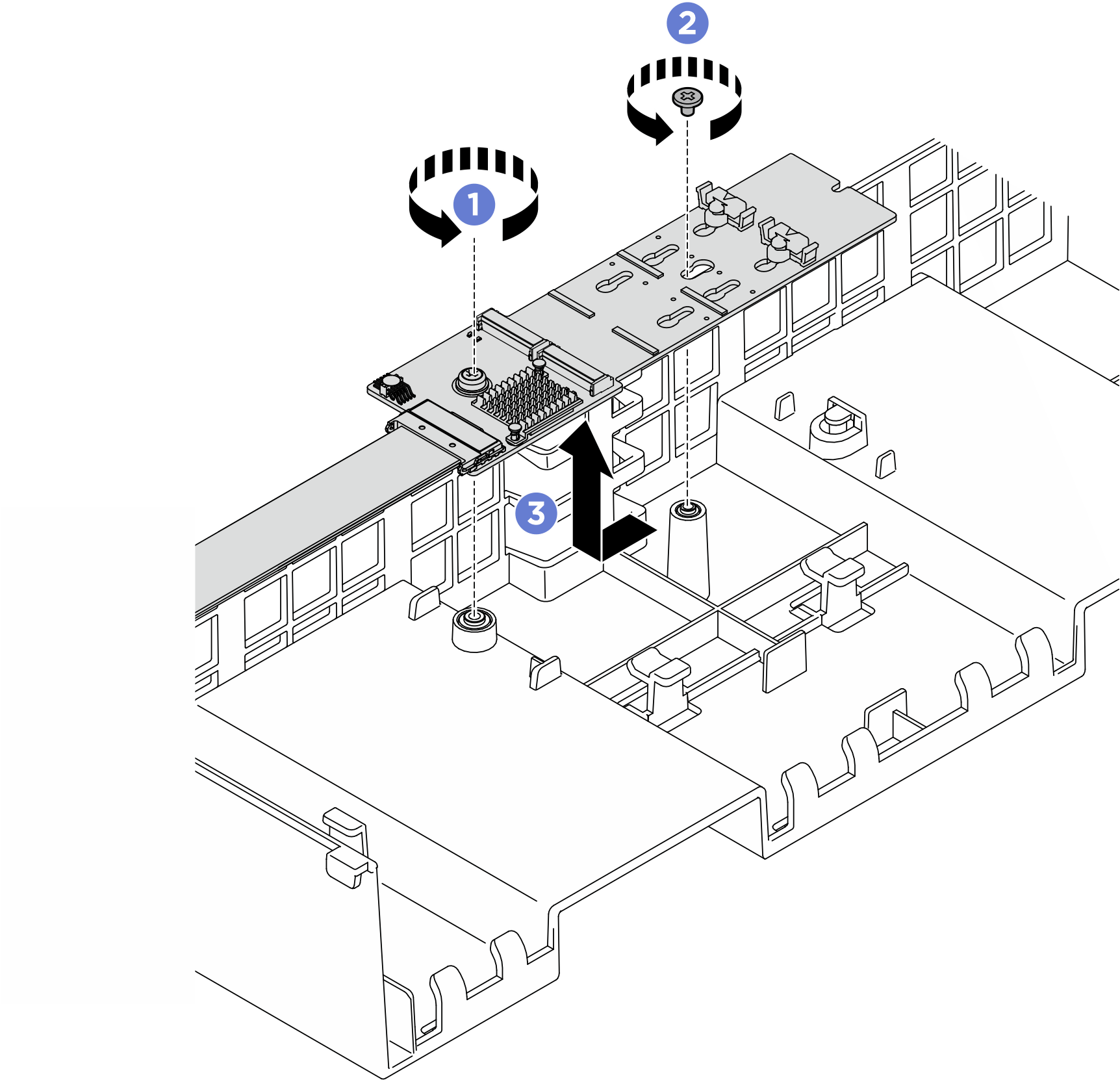

- Retirez le fond de panier M.2.Figure 1. Retrait du fond de panier M.2
Retirez la vis qui fixe la partie médiane du fond de panier M.2 à la grille d’aération avant.
Retirez la vis qui fixe l’extrémité du fond de panier M.2 à la grille d’aération avant
Faites coulisser le fond de panier M.2 vers l’arrière, puis retirez-le de la grille d’aération en le soulevant.

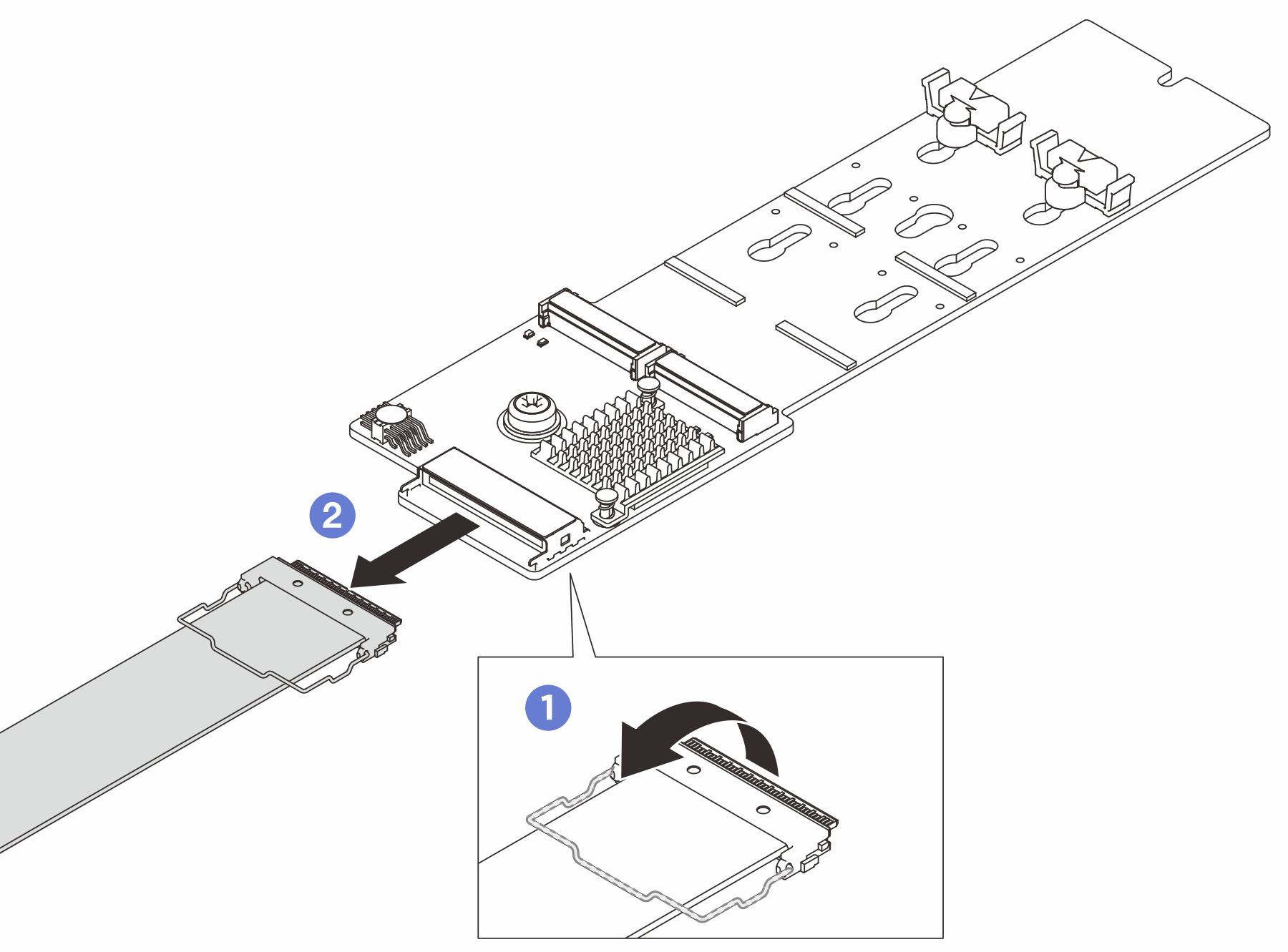

- Si besoin, débranchez les câbles de fond de panier M.2 du fond de panier M.2.Figure 2. Déconnexion des câbles du fond de panier M.2
- Décrochez le crochet de câble du connecteur.
- Débranchez les câbles du fond de panier M.2.
Après avoir terminé
Installez un nouveau fond de panier M.2. Pour plus d'informations, voir Installation du fond de panier M.2.
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
