Installation d'une unité M.2

Suivez les instructions de cette section pour l’installation d’une unité M.2.

Procédure

1. Mettez l’emballage antistatique contenant le nouveau composant contre une zone non peinte externe du serveur, puis déballez et posez le composant sur une surface de protection électrostatique.
2. Localisez le connecteur sur le fond de panier M.2.
   Remarque

   • Le fond de panier M.2 ou l'unité M.2 affichée dans les illustrations sont fournis à titre de référence uniquement. L’apparence de votre fond de panier M.2 ou de votre unité M.2 peut varier.

   • Installez d’abord l’unité M.2 dans l’emplacement 0.

   Figure 1. Emplacements des unités M.2



   1 Emplacement 0

   2 Emplacement 1

3. (Facultatif) Ajustez le dispositif de retenue sur le fond de panier M.2 afin d’adapter la taille spécifique de l’unité M.2 que vous souhaitez installer.

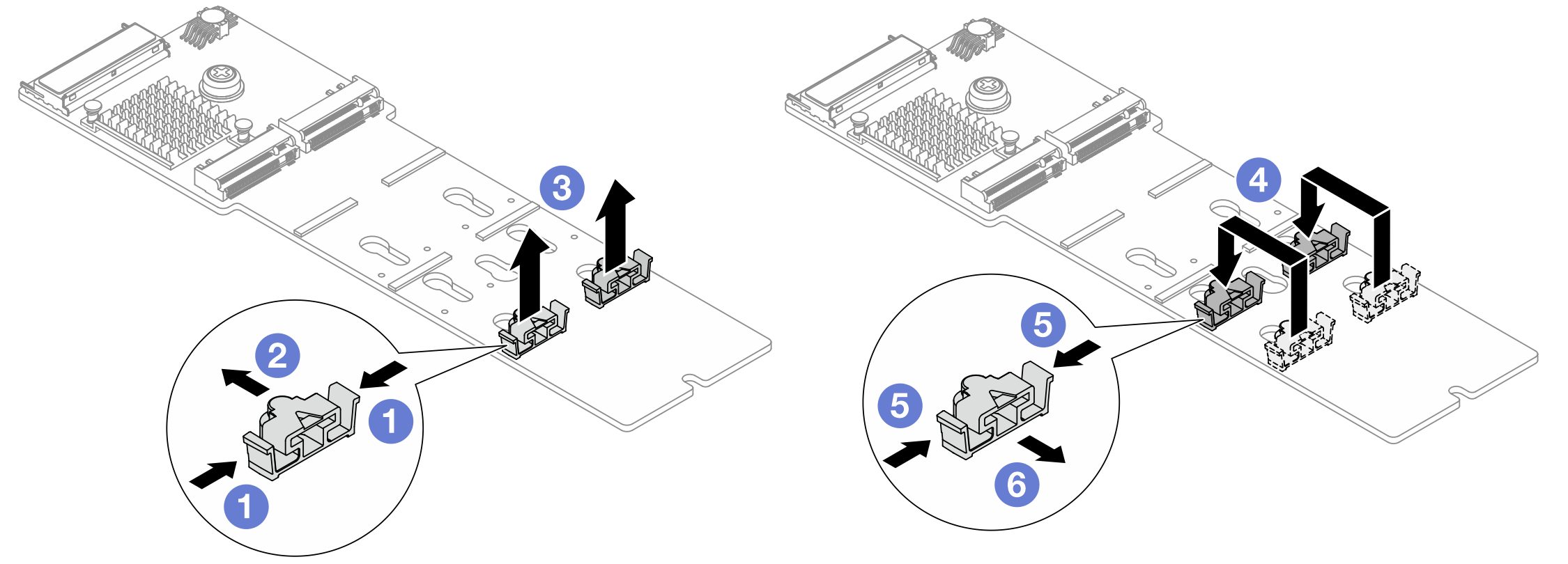

   Figure 2. Ajustement du dispositif de retenue M.2


   1. Appuyez sur les deux côtés du dispositif de retenue.
   2. Déplacez le dispositif de retenue vers l'avant jusqu'à ce qu'il soit sur la large ouverture de la serrure.
   3. Sortez le dispositif de retenue de la serrure. Ensuite, insérez-le dans la serrure correcte.
   4. Insérez le dispositif de retenue dans la serrure appropriée.
   5. Appuyez sur les deux côtés du dispositif de retenue.
   6. Faites coulisser le dispositif de retenue vers l’arrière (vers la petite ouverture de la serrure) jusqu’à ce qu’il s’enclenche.
4. Installez l’unité M.2 dans le fond de panier M.2.

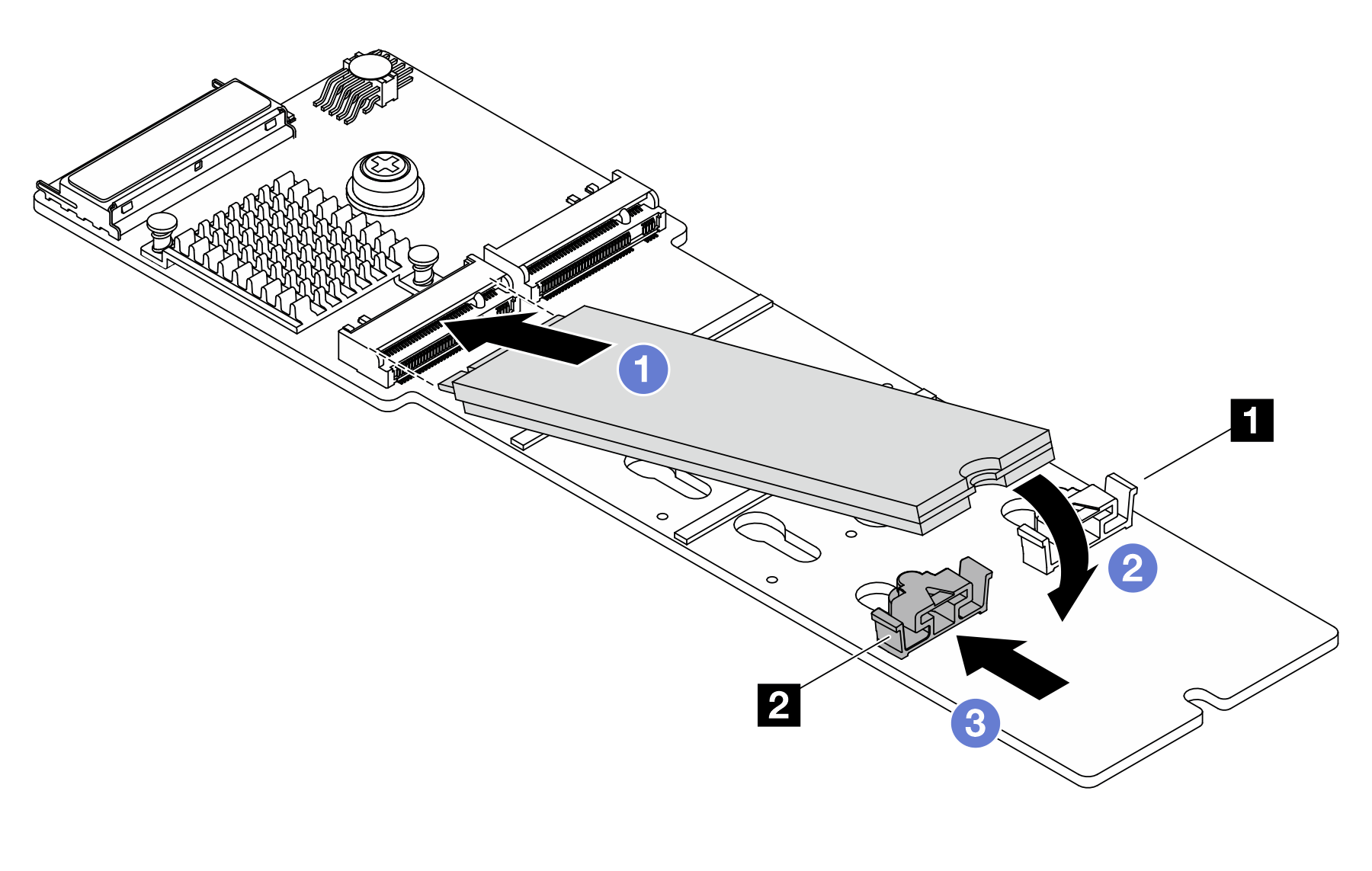

   Figure 3. Installation d’une unité M.2


   1. Insérez l’unité M.2 dans l’emplacement selon un angle de 30 degrés environ.
   2. Faites pivoter l’unité M.2 vers le bas jusqu’à ce que l’encoche à son extrémité accroche le bord du dispositif de retenue.
   3. Faites glisser le clip de retenue vers l’avant pour fixer l’unité M.2 au fond de panier M.2.
