Retrait d'une unité M.2

Suivez les instructions de cette section pour retirer une unité M.2.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés au bloc carte mère), aux fonds de panier d’unité ou aux câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
  3. Retirez l’unité M.2.

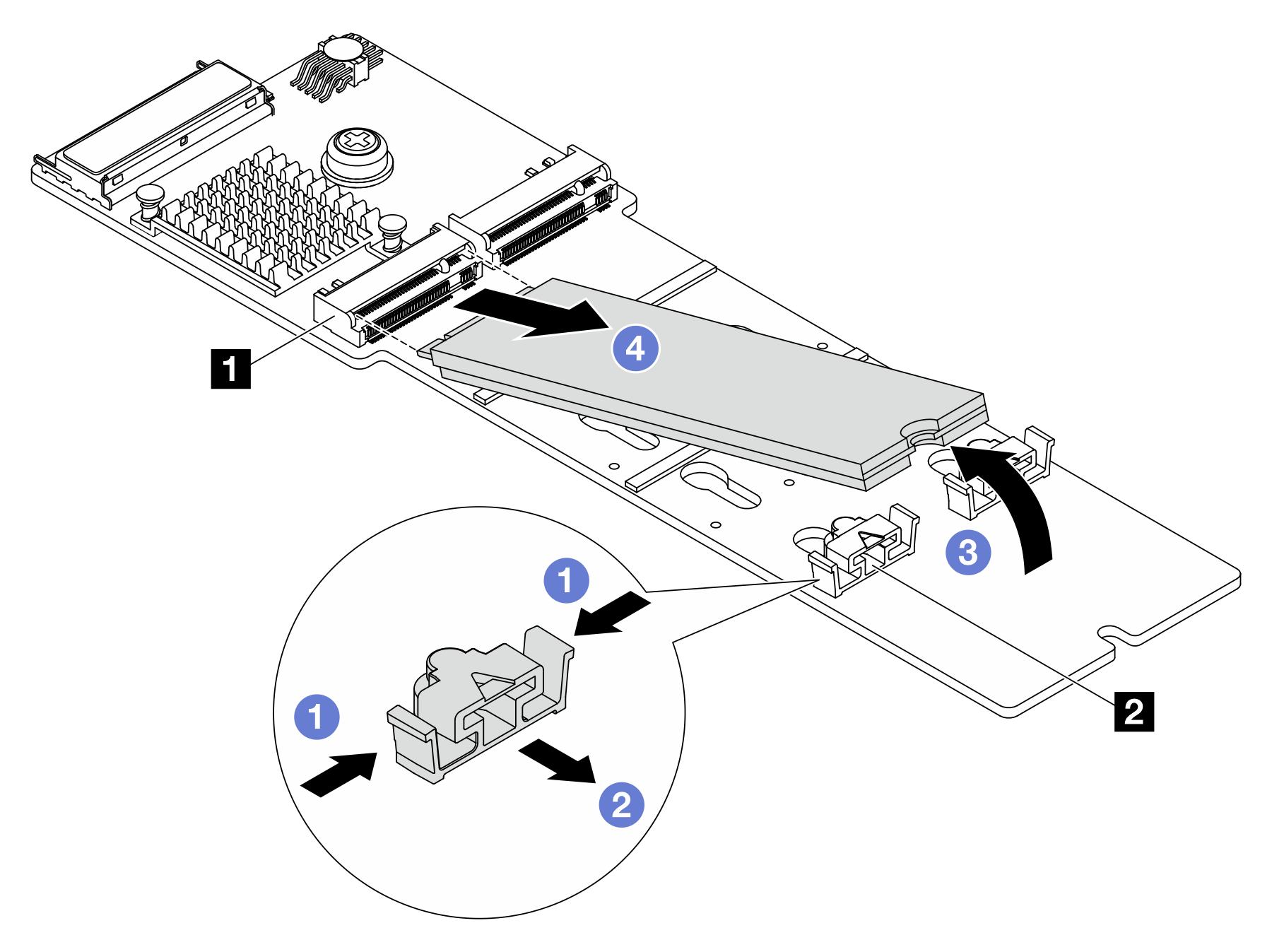

    Figure 1. Retrait de l’unité M.2
    Removing M.2 drive
    1. Pincez et maintenez le dispositif de retenue 2.
    2. Faites coulisser la patte de maintien vers l’arrière pour libérer l’unité M.2 du fond de panier M.2.
    3. Faites pivoter l’extrémité arrière de l’unité M.2 à un angle d’environ 30 degrés.
    4. Déconnectez l’unité M.2 du connecteur 1.

Après avoir terminé

  1. Installez une nouvelle unité M.2. Pour plus d'informations, voir Installation d'une unité M.2.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
