M.2 ドライブの取り外し

このセクションの手順に従って、M.2 ドライブを取り外します。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • ドライブ、ドライブ・コントローラー (システム・ボード・アセンブリーに組み込まれたコントローラーを含む)、ドライブ・バックプレーン、またはドライブ・ケーブルを取り外す、あるいは変更する前に、ドライブに保管されているすべての重要なデータのバックアップを取ってください。

手順

  1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
  2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
  3. M.2 ドライブを取り外します。

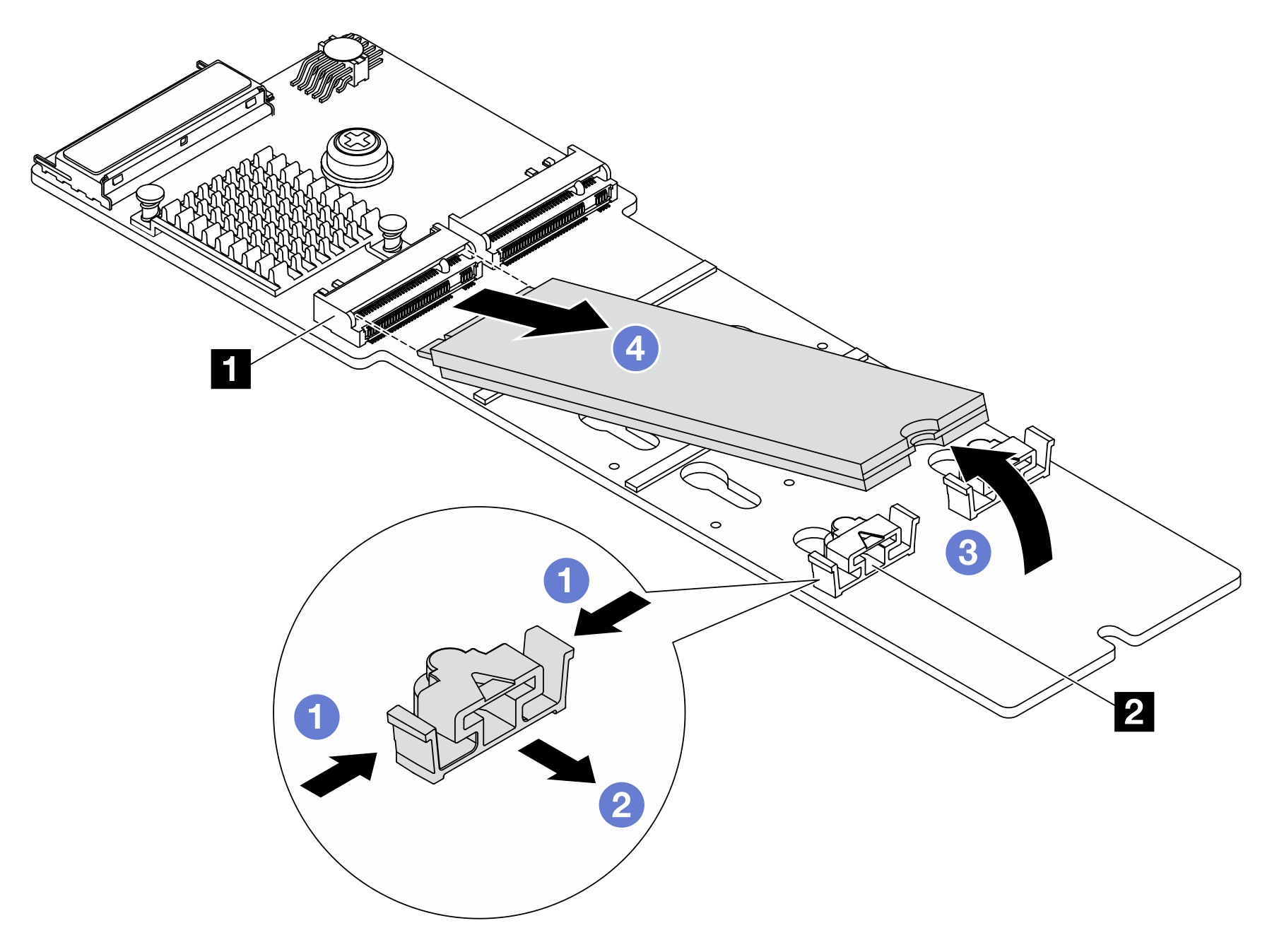

    図 1. M.2 ドライブの取り外し
    Removing M.2 drive
    1. 固定クリップ 2 を摘まみ、支えます。
    2. 保持器具を後方にスライドさせて、M.2 ドライブを M.2 バックプレーンから緩めます。
    3. M.2 ドライブの後端を約 30 度の角度に回転させます。
    4. M.2 ドライブをコネクター 1 から引き抜きます。

完了したら

  1. 新規 M.2 ドライブを取り付けます。M.2 ドライブの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
