Rimozione di un'unità M.2
Seguire le istruzioni riportate in questa sezione per rimuovere un'unità M.2.
Informazioni su questa attività
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
- Prima di rimuovere o apportare modifiche alle unità, ai controller delle unità (compresi i controller integrati sull'assieme della scheda di sistema), ai backplane delle unità o ai cavi delle unità, effettuare un backup di tutti i dati importanti memorizzati sulle unità.
Procedura

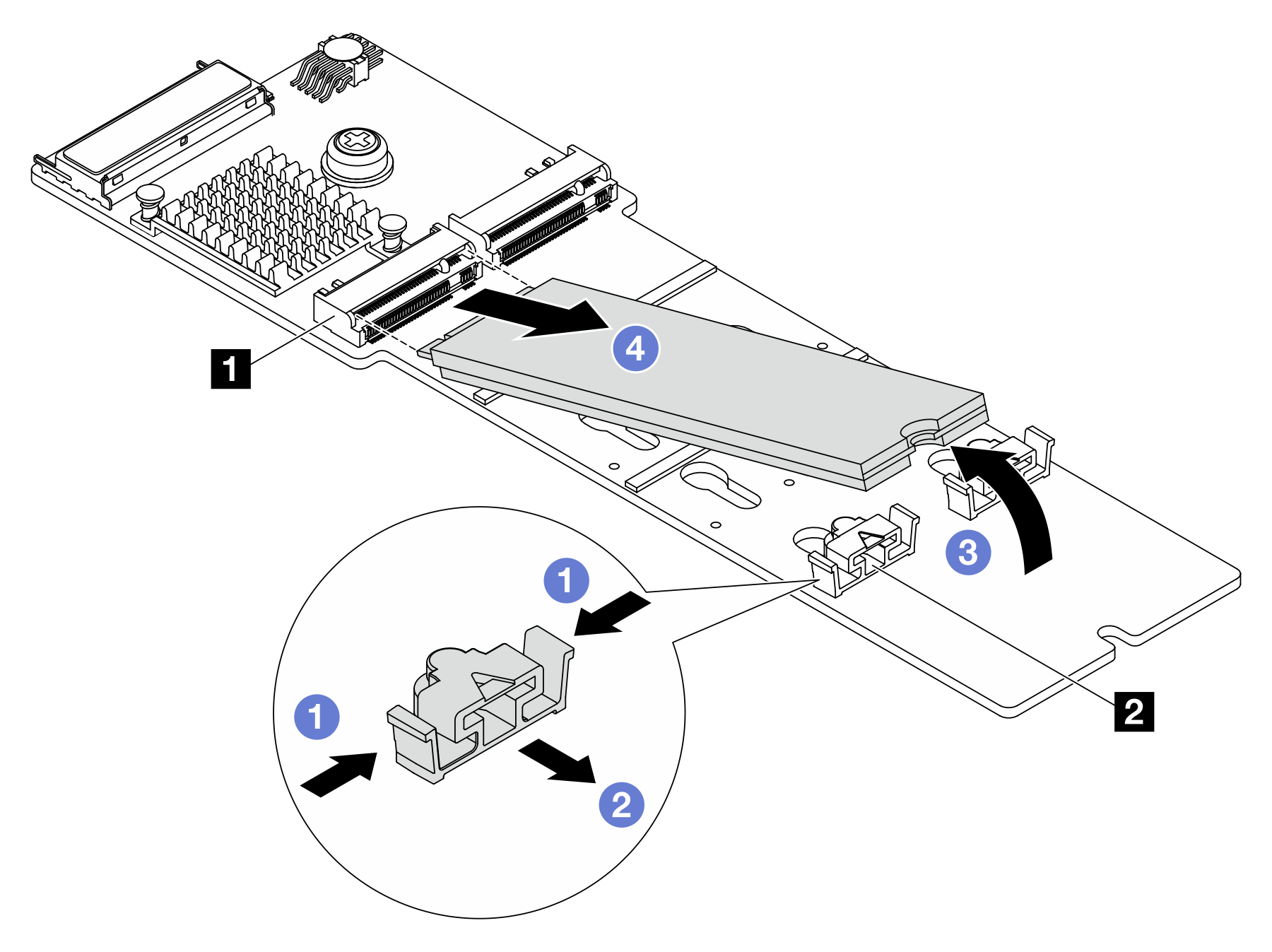

- Rimuovere l'unità M.2.Figura 1. Rimozione dell'unità M.2
Tenere premuto il fermo 2.
Far scorrere il fermo all'indietro per sganciare l'unità M.2 dal backplane M.2.
Ruotare l'estremità posteriore dell'unità M.2 con un angolo di circa 30 gradi.
Estrarre l'unità M.2 dal connettore 1.
Dopo aver terminato
Installare una nuova unità M.2. Vedere Installazione di un'unità M.2.
Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
