Rimozione del backplane M.2

Seguire le istruzioni riportate in questa sezione per rimuovere il backplane M.2.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Prima di rimuovere o apportare modifiche alle unità, ai controller delle unità (compresi i controller integrati sull'assieme della scheda di sistema), ai backplane delle unità o ai cavi delle unità, effettuare un backup di tutti i dati importanti memorizzati sulle unità.

Procedura

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
  3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
  4. Rimuovere tutte le unità M.2. Vedere Rimozione di un'unità M.2.
  5. Scollegare i cavi del backplane M.2 dall'assieme della scheda di sistema.
    Attenzione
    Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  6. Rimuovere il backplane M.2.

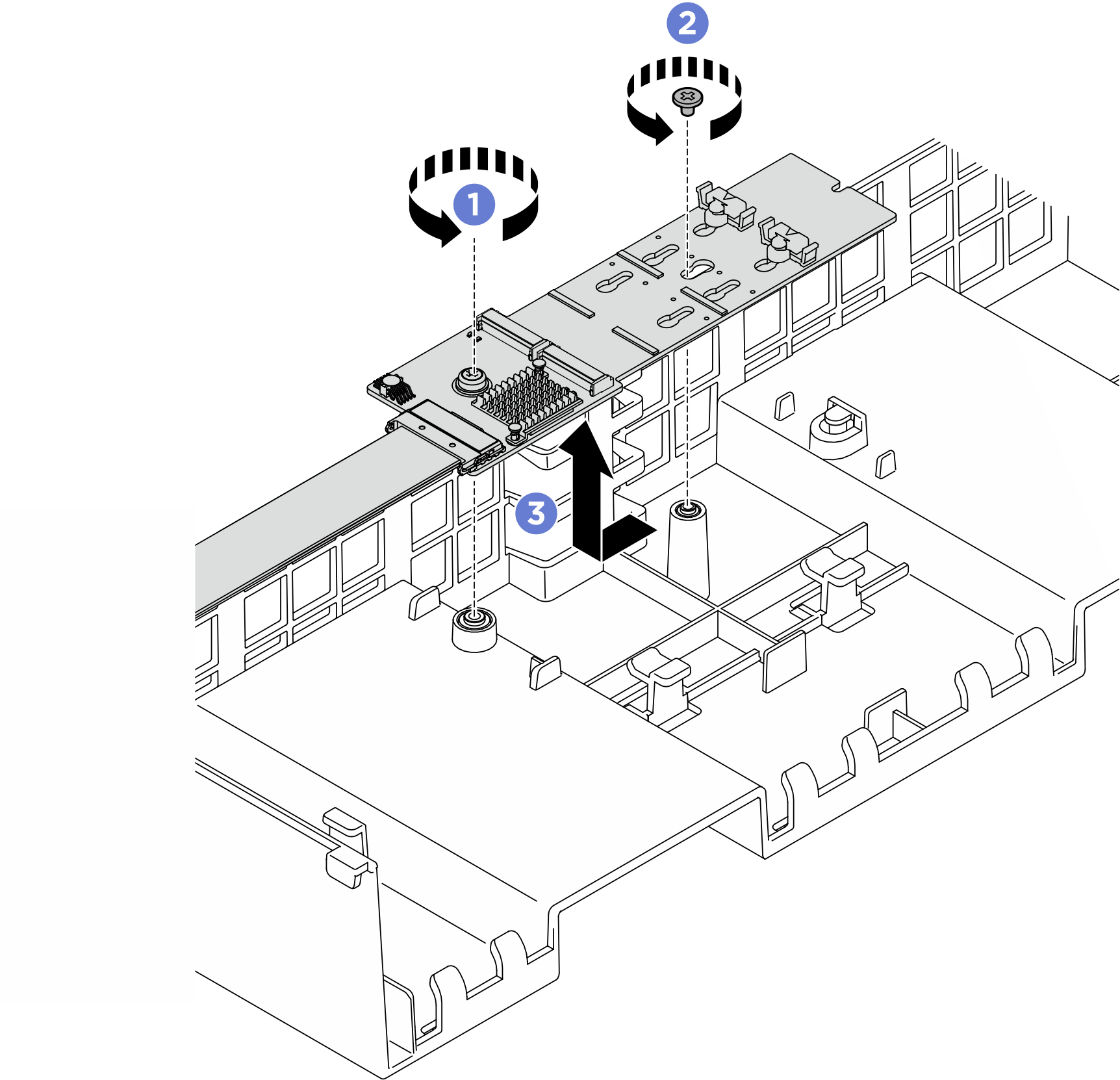

    Figura 1. Rimozione del backplane M.2
    M.2 backplane removal
    1. Rimuovere la vite che fissa il centro del backplane M.2 al deflettore d'aria anteriore.
    2. Rimuovere la vite che fissa l'estremità del backplane M.2 al deflettore d'aria anteriore.
    3. Far scorrere il backplane M.2 e sollevarlo per estrarlo dal deflettore d'aria anteriore.
  7. Se necessario, scollegare i cavi del backplane M.2 dal backplane M.2.
    Figura 2. Scollegamento dei cavi del backplane M.2
    M.2 backplane cable disconnection
    1. Sganciare il fermo del cavo dal connettore.
    2. Scollegare i cavi dal backplane M.2.

Dopo aver terminato

  1. Installare un nuovo backplane M.2. Vedere Installazione del backplane M.2.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
