Installazione del backplane M.2

Seguire le istruzioni riportate in questa sezione per installare il backplane M.2.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Mettere a contatto l'involucro antistatico contenente il nuovo componente con qualsiasi superficie metallica non verniciata sulla parte esterna del server, quindi rimuovere il nuovo componente dall'involucro e posizionarlo su una superficie antistatica.
  2. Se necessario, collegare il cavo del backplane M.2 al backplane M.2.

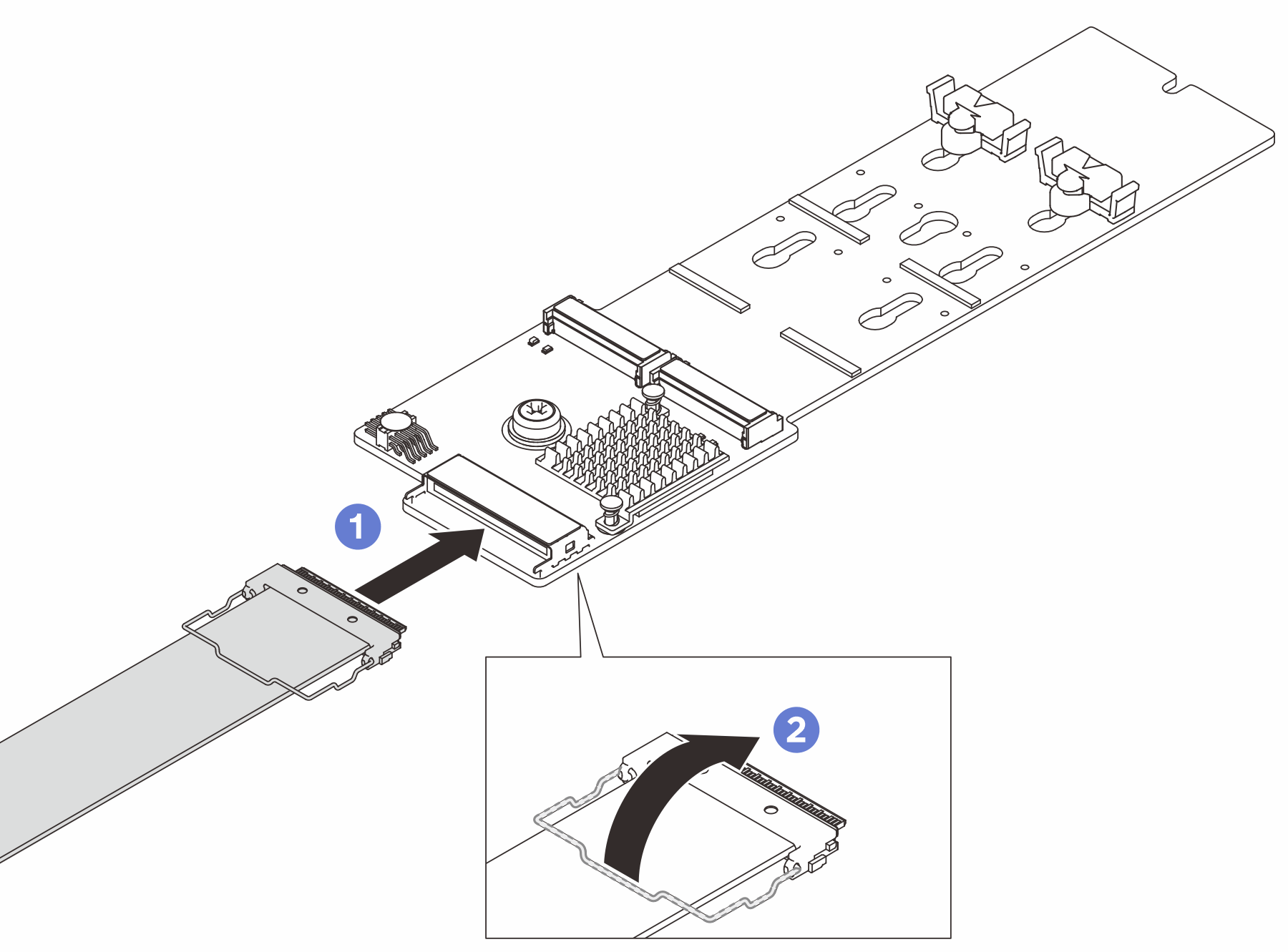

    Figura 1. Collegamento dei cavi del backplane M.2
    M.2 backplane cable connection
    1. Collegare il cavo al backplane M.2.
    2. Agganciare il fermo del cavo sul connettore.
  3. Installare il backplane M.2.

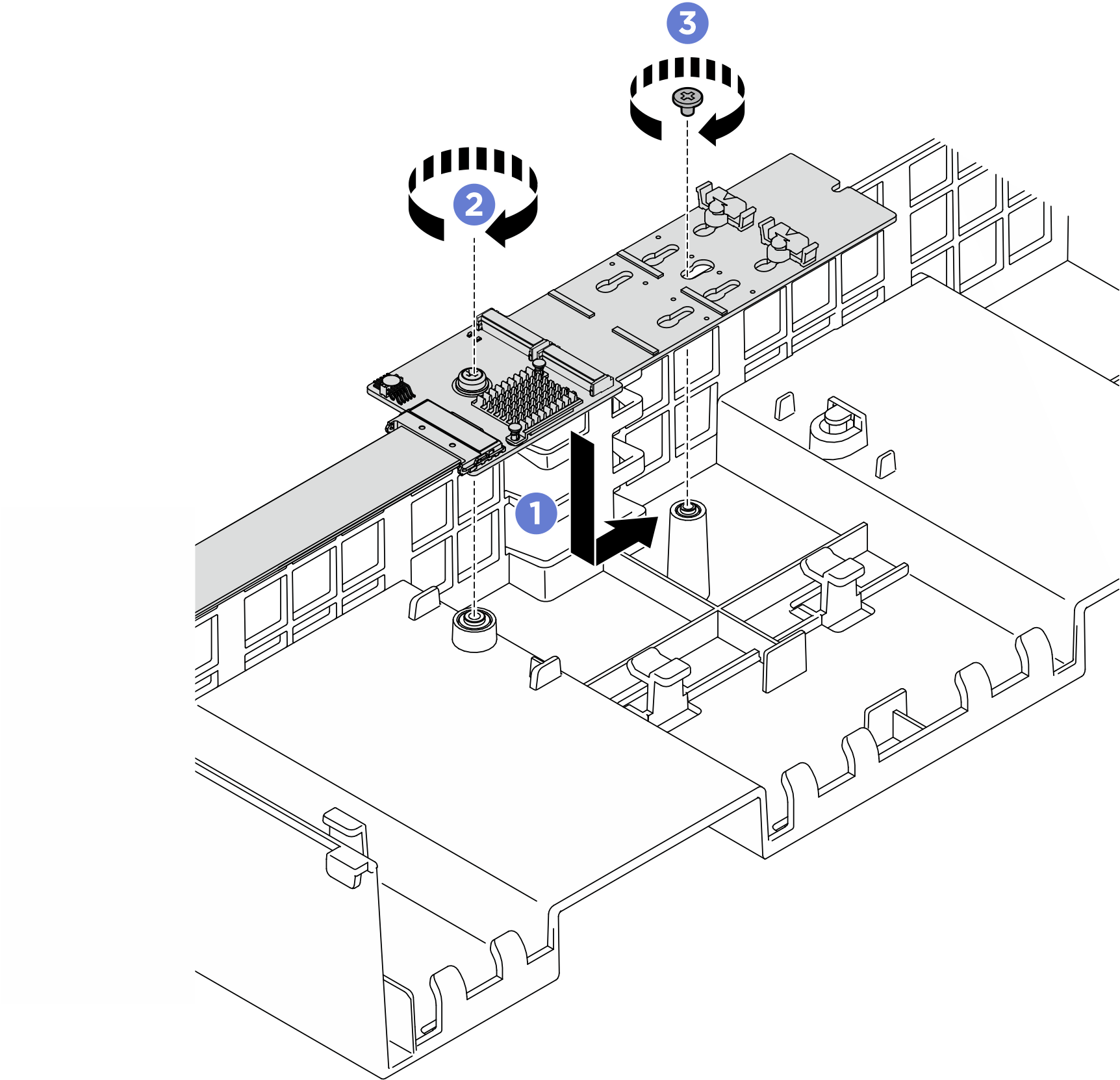

    Figura 2. Installazione del backplane M.2
    M.2 backplane installation
    1. Abbassare il backplane M.2 inserendolo nel deflettore d'aria anteriore; quindi far scorrere il backplane M.2 in avanti finché non si posiziona.
    2. Installare la vite che fissa l'estremità del backplane M.2 al deflettore d'aria anteriore.
    3. Installare la vite che fissa il centro del backplane M.2 al deflettore d'aria anteriore.
  4. Collegare i cavi del backplane M.2 al connettore di alimentazione M.2 e al connettore di segnale sull'assieme della scheda di sistema. Per maggiori dettagli, vedere Instradamento dei cavi del backplane M.2.

Dopo aver terminato

  1. Reinstallare le unità M.2. Vedere Installazione di un'unità M.2.
  2. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
