Instradamento dei cavi del backplane M.2
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per il backplane M.2.
Nota
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.
Backplane M.2 interno

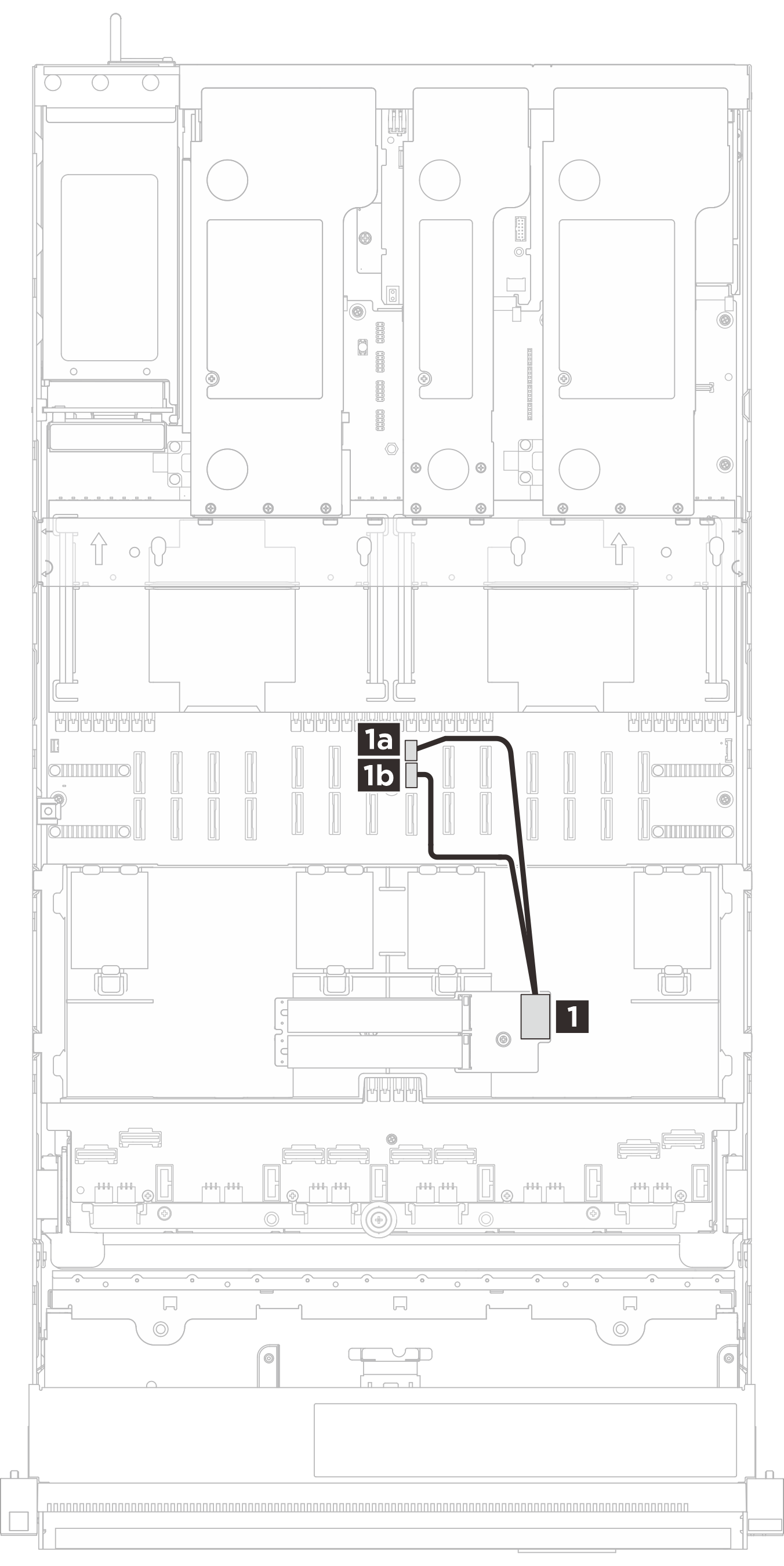

Figura 1. Instradamento dei cavi per il backplane M.2 interno
| Cavo | Da | A |
|---|---|---|
| MCIO x4+2x10p to ULP 82p (300/300 mm) | 1 Backplane M.2 interno | 1a Connettore di alimentazione M.2 |
| 1b Connettore di segnale M.2 |
Backplane M.2 posteriore

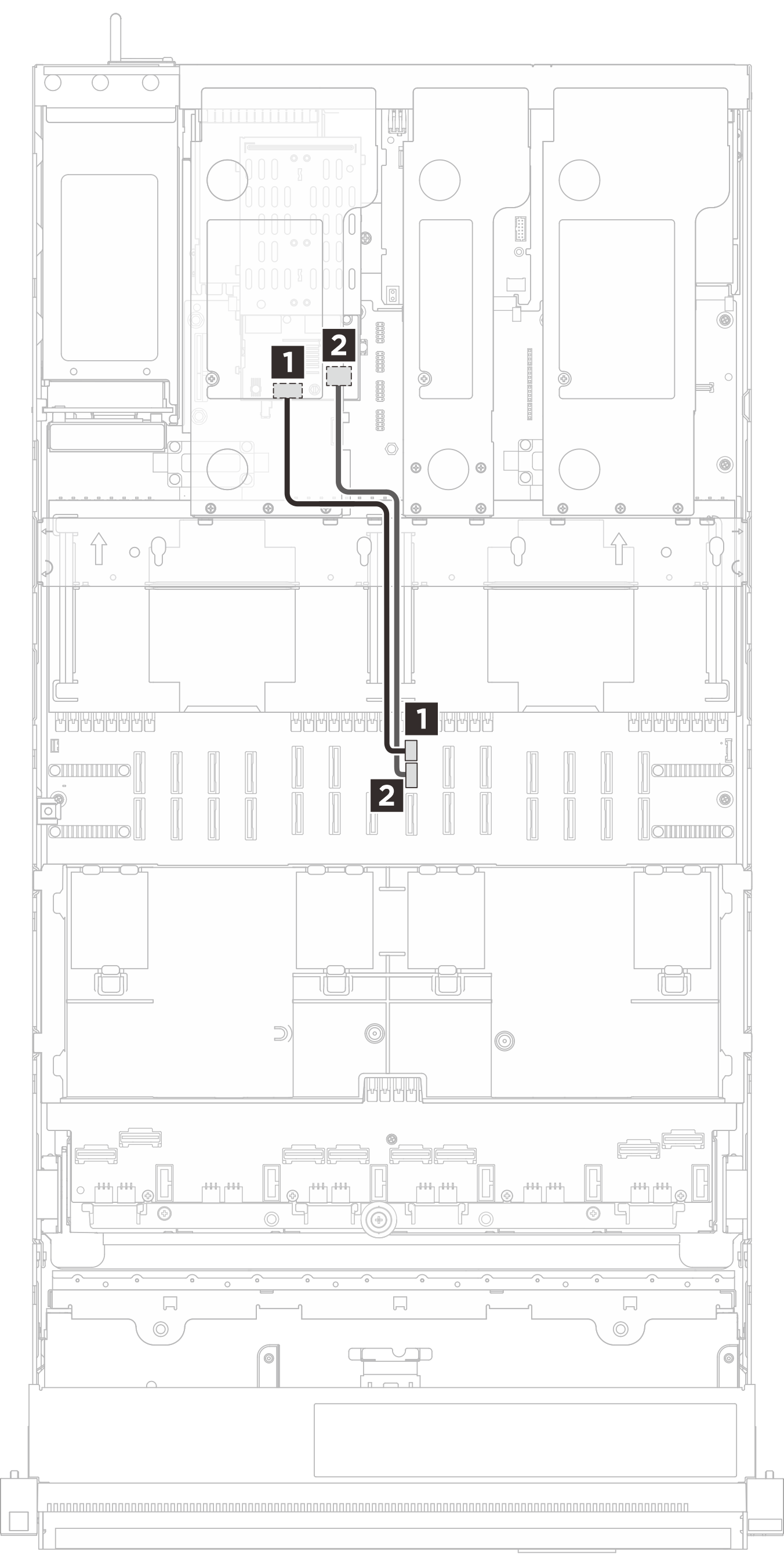

Figura 2. Instradamento dei cavi per il backplane M.2 posteriore
| Cavo (lunghezza) | Da | A |
|---|---|---|
| 2x10p to 2x10p (520 mm) | 1 Connettore di alimentazione M.2 | 1 Connettore di alimentazione M.2 |
| MCIO x4 to MCIO x4 (520 mm) | 2 Connettore di segnale M.2 | 2 Connettore di segnale M.2 |
