M.2 バックプレーンのケーブル配線
M.2 バックプレーンのケーブル配線の方法については、このセクションの手順に従ってください。
注
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
内部 M.2 バックプレーン

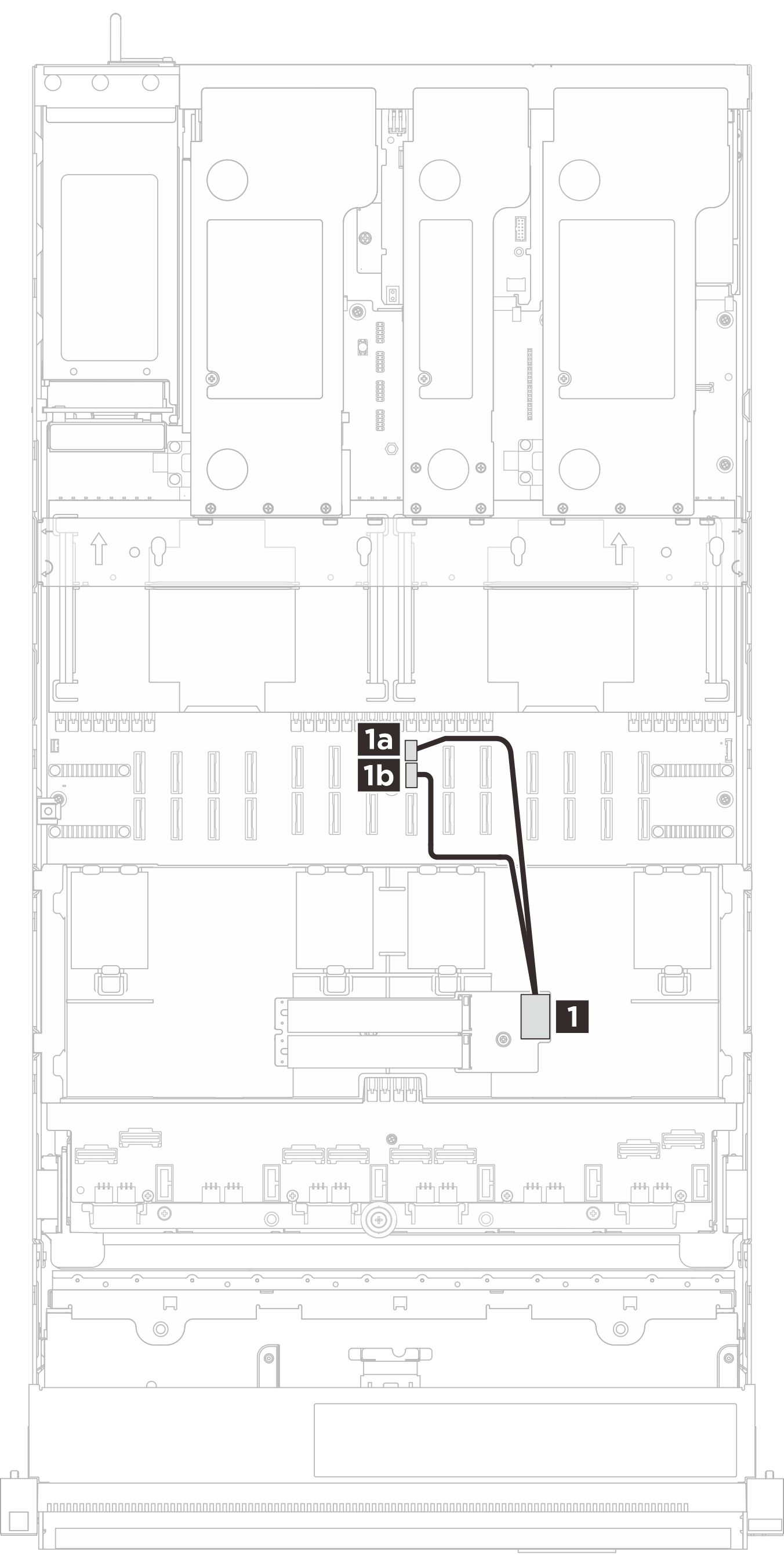

図 1. 内部 M.2 バックプレーンのケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| MCIO x4+2x10p to ULP 82p (300/300 mm) | 1 内部 M.2 バックプレーン | 1a M.2 電源コネクター |
| 1b M.2 信号コネクター |
背面 M.2 バックプレーン

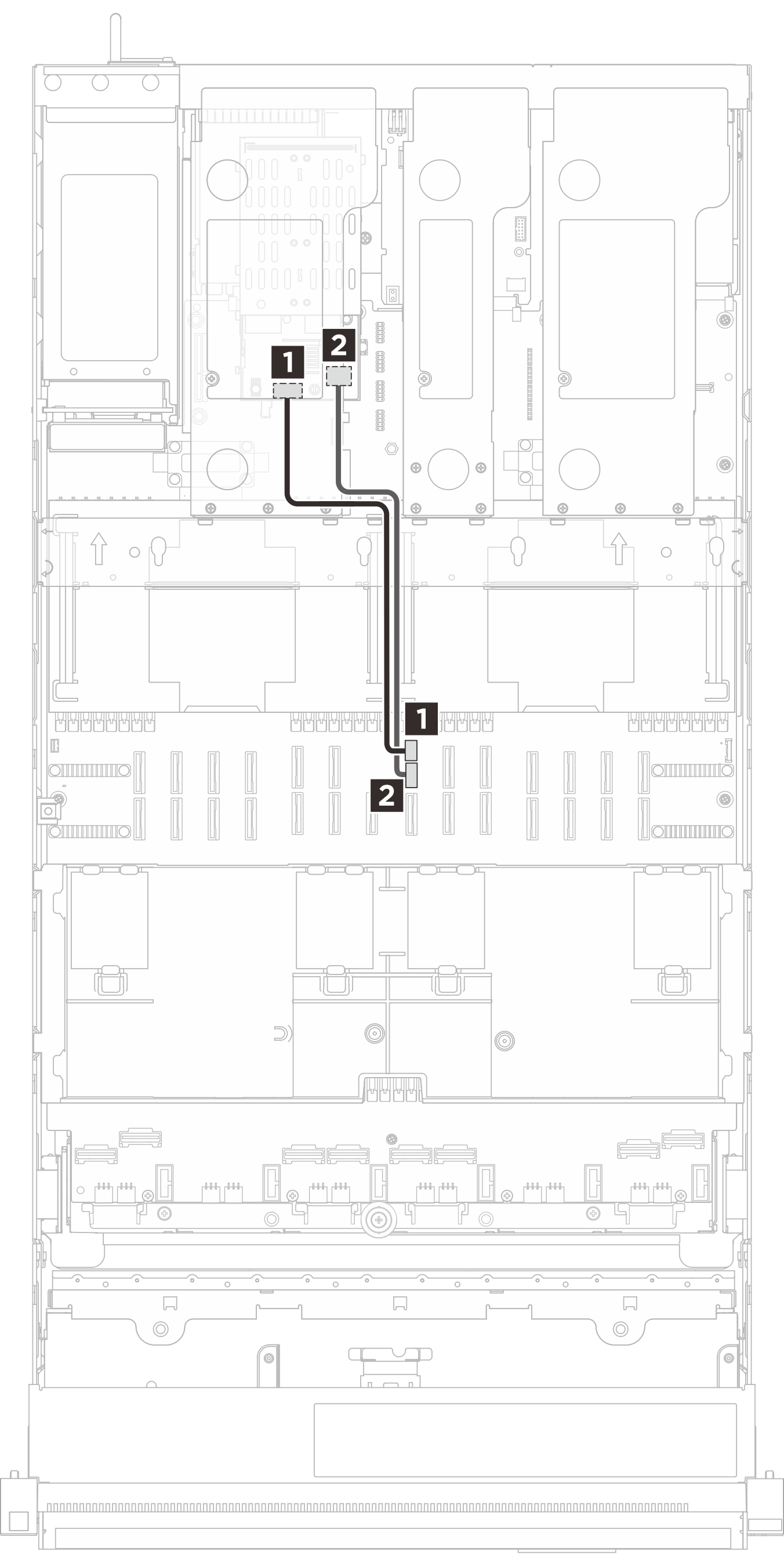

図 2. 背面 M.2 バックプレーンのケーブル配線
| ケーブル (長さ) | 始点 | 終点 |
|---|---|---|
| 2x10p to 2x10p (520 mm) | 1 M.2 電源コネクター | 1 M.2 電源コネクター |
| MCIO x4 to MCIO x4 (520 mm) | 2 M.2 信号コネクター | 2 M.2 信号コネクター |
