Cheminement des câbles du fond de panier M.2
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles pour le fond de panier M.2.
Remarque
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.
Fond de panier M.2 interne

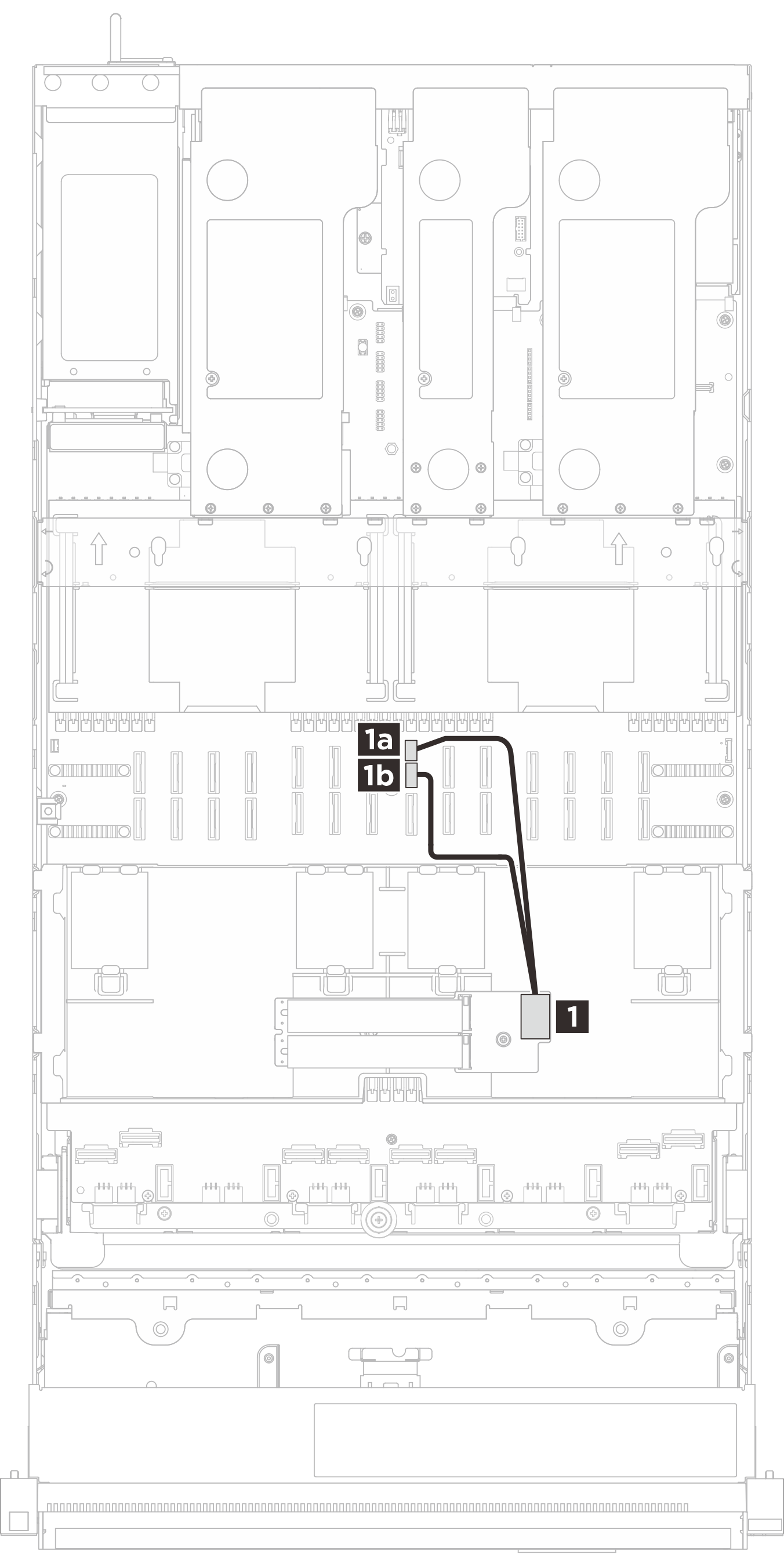

Figure 1. Cheminement des câbles pour le fond de panier interne M.2
| Câble | À partir de | Vers |
|---|---|---|
| MCIO x4+2x10p to ULP 82p (300/300 mm) | 1 Fond de panier M.2 interne | 1a Connecteur d’alimentation M.2 |
| 1b Connecteur de signal M.2 |
Fond de panier M.2 arrière

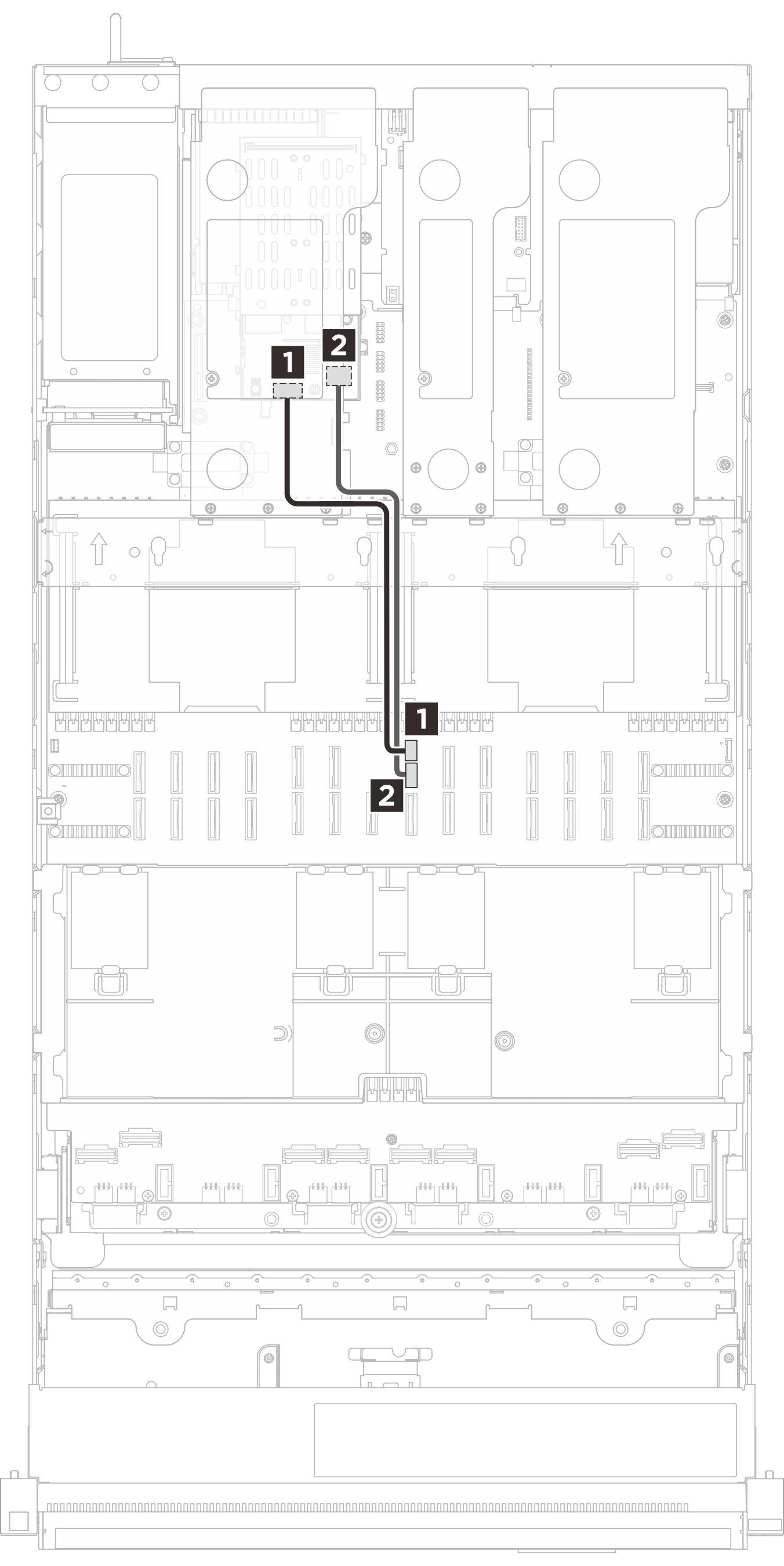

Figure 2. Cheminement des câbles pour le fond de panier arrière M.2
| Câble (longueur) | À partir de | Vers |
|---|---|---|
| 2x10p to 2x10p (520 mm) | 1 Connecteur d’alimentation M.2 | 1 Connecteur d’alimentation M.2 |
| MCIO x4 to MCIO x4 (520 mm) | 2 Connecteur d’interface de l’unité M.2 | 2 Connecteur d’interface de l’unité M.2 |
