Cheminement des câbles du fond de panier E3.S
La présente section décrit le cheminement des câbles des fonds de panier E3.S.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

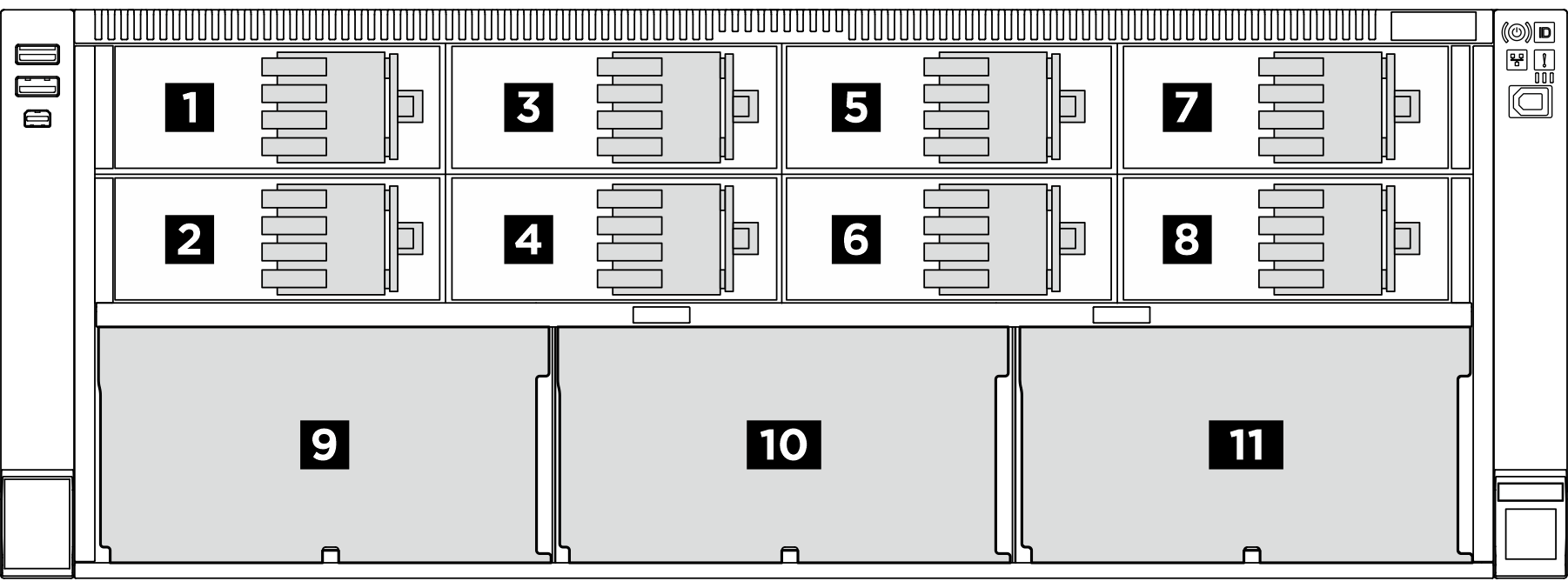

Numérotation des fonds de panier
| Fond de panier d'unité | Baie E3.S 1T | Baie E3.S 2T | Baie SAS/SATA 2,5 pouces |
|---|---|---|---|
| 1 Fond de panier 1 | 0 à 3 | 1, 3 | |
| 2 Fond de panier 2 | 4 à 7 | 5, 7 | |
| 3 Fond de panier 3 | 8 à 11 | 9, 11 | |
| 4 Fond de panier 4 | 12 à 15 | 13, 15 | |
| 5 Fond de panier 5 | 16 à 19 | 17, 19 | |
| 6 Fond de panier 6 | 20 à 23 | 21, 23 | |
| 7 Fond de panier 7 | 24 à 27 | 25, 27 | |
| 8 Fond de panier 8 | 28 à 31 | 29, 31 | |
| 9 Fond de panier 9 | 32 à 39 | ||
| 10 Fond de panier 10 | 40 à 47 | ||
| 11 Fond de panier 11 | 48 à 55 |
Les baies E3.S 1T prennent en charge les unités E3.S 1T.
Les baies E3.S 2T prennent en charge les modules de mémoire CXL (CMM).
| Type de fond de panier | Priorité d’emplacement du fond de panier |
|---|---|
| Fond de panier E3.S pour les baies E3.S 1T | 1+2, 1+2+3+4, 1+2+3+4+5+6, 1+2+3+4+5+6+7+8 |
| Fond de panier E3.S pour les baies E3.S 2T | 1+2+3+4+5+6+7+8 |
| Fond de panier d'unité à 8 baies SAS/SATA 2,5 pouces | 9, 10, 11 |
Cheminement des câbles d'alimentation

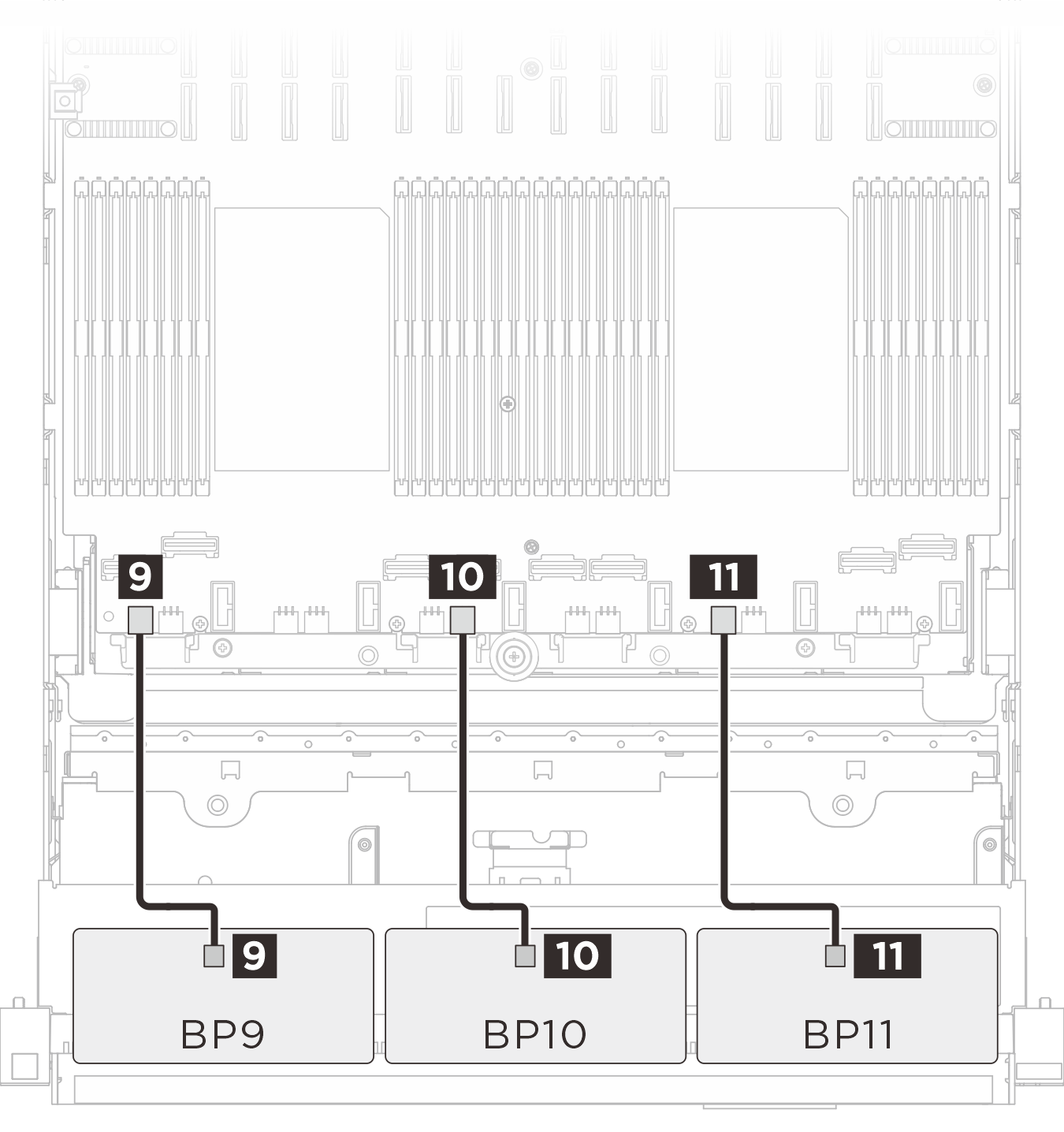

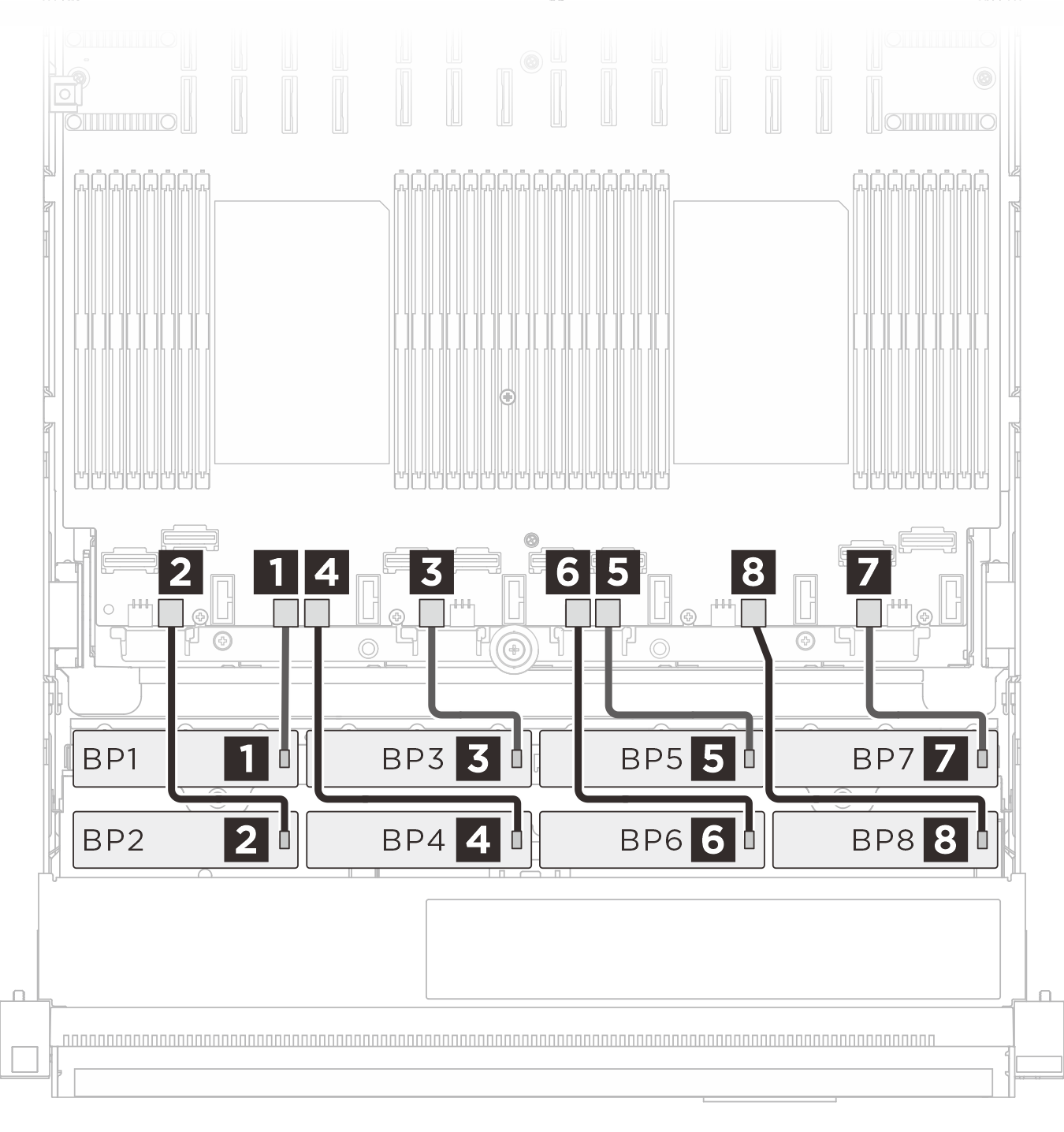

| Cheminement des cordons d’alimentation du fond de panier E3.S | Cheminement des cordons d’alimentation du fond de panier SAS/SATA |
|---|---|
 |  |
| Câble | De (fond de panier) | Vers (bloc carte mère) |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP 3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP 2 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP 5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 4 BP 4: PWR | 4 BP 4 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 5 BP 5: PWR | 5 BP 8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 6 BP 6: PWR | 6 BP 7 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 7 BP 7: PWR | 7 BP 11: PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 8 BP 8: PWR | 8 BP 10: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 9 BP 9: PWR | 9 BP 1: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 10 BP 10: PWR | 10 BP 6: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 11 BP 11: PWR | 11 BP 9: PWR |
Cheminement des câbles de signal E3.S 1T

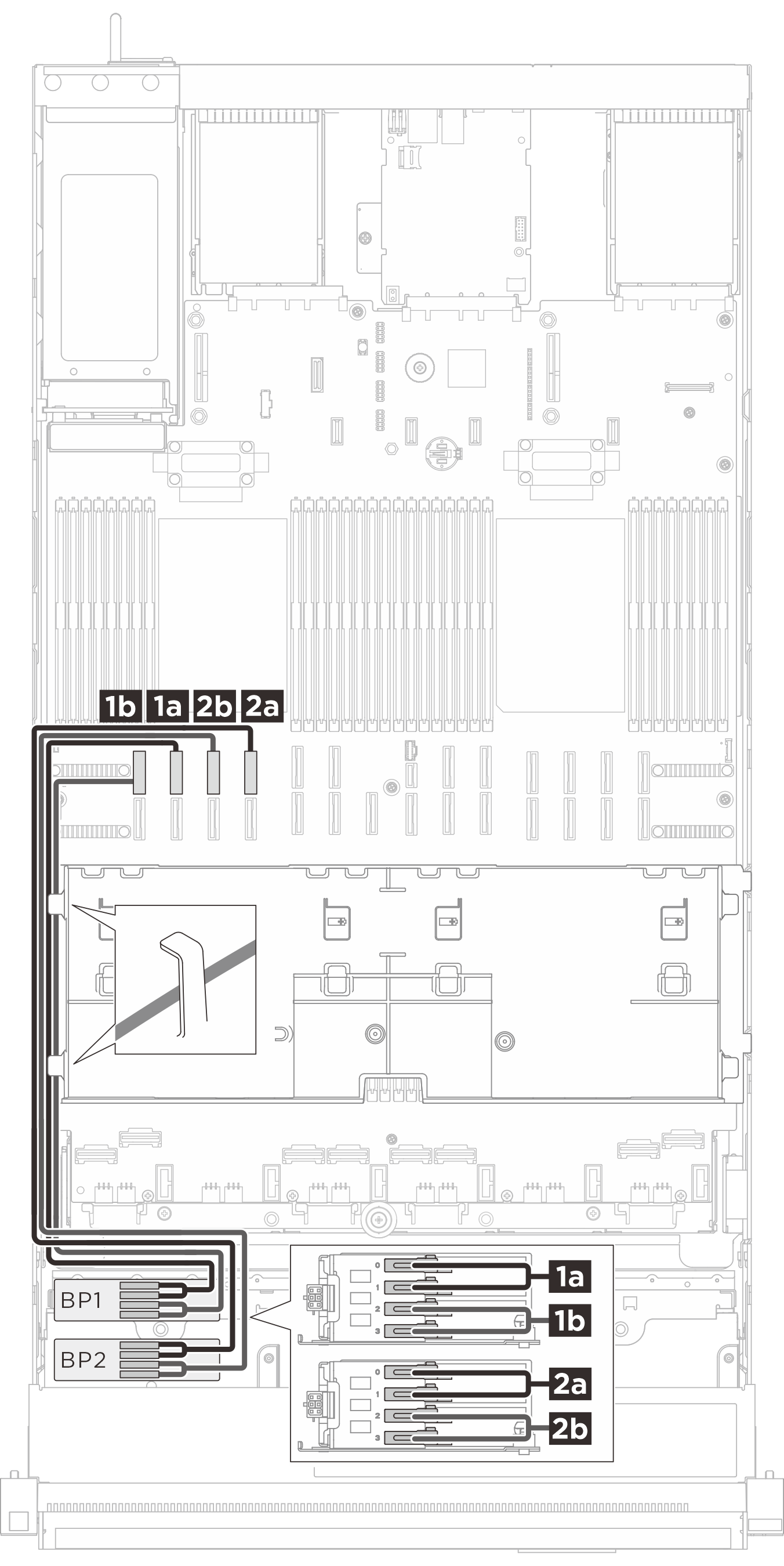

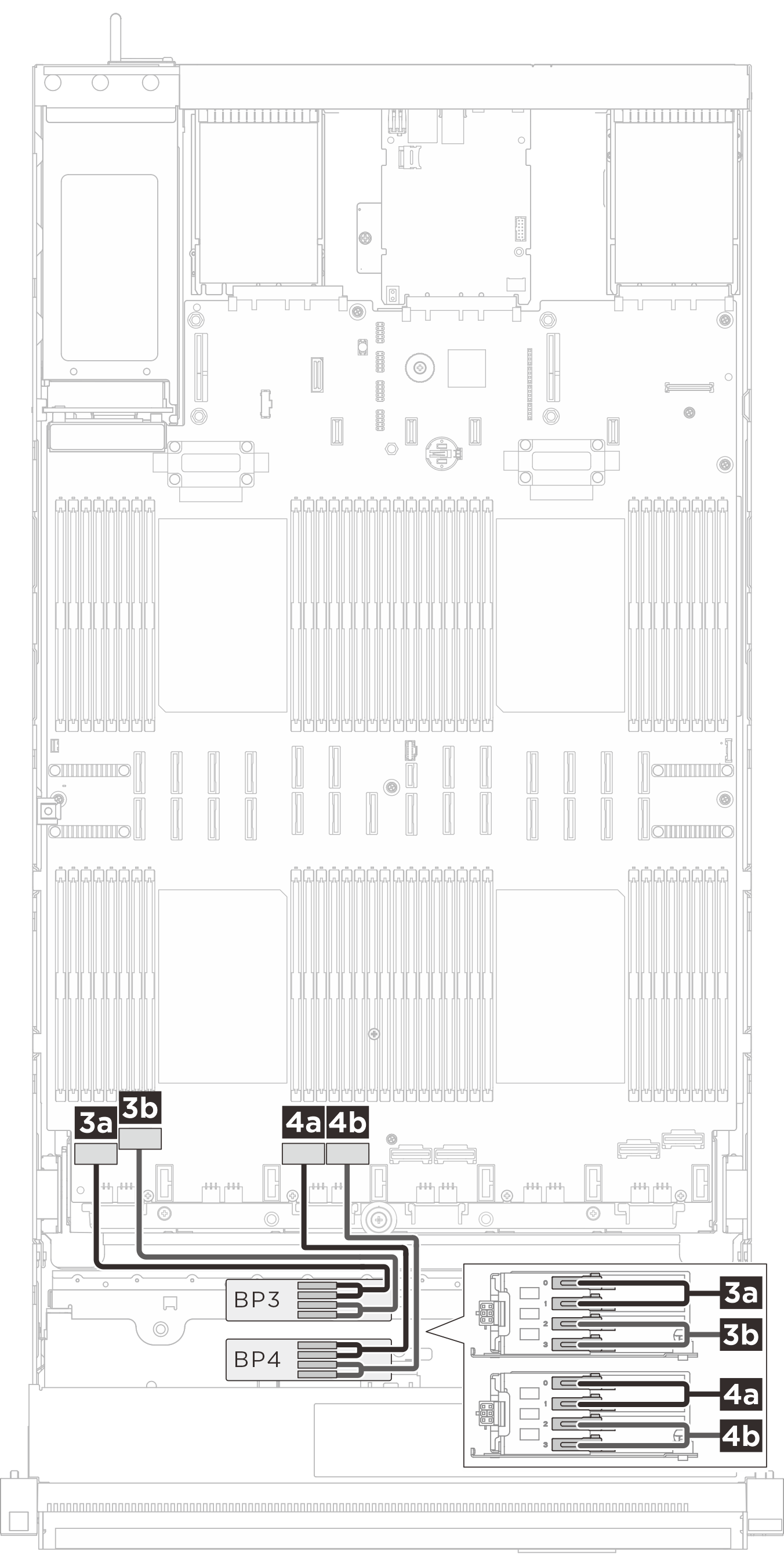

| Cheminement des câbles de signal BP1/BP2 | Cheminement des câbles de signal BP3/BP4 |
|---|---|
 |  |
| Câble | De (fond de panier) | Vers (bloc carte mère) |
|---|---|---|
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 1a BP1: Bay 0, Bay 1 | 1a NVMe 10 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 1b BP1: Bay 2, Bay 3 | 1b NVMe 9 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 2a BP2: Bay 0, Bay 1 | 2a NVMe 14 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 2b BP2: Bay 2, Bay 3 | 2b NVMe 13 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 3a BP3: Bay 0, Bay 1 | 3a NVMe 1 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 3b BP3: Bay 2, Bay 3 | 3b NVMe 2 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 4a BP 4: Bay 0, Bay 1 | 4a NVMe 3 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 4b BP 4: Bay 2, Bay 3 | 4b NVMe 4 |

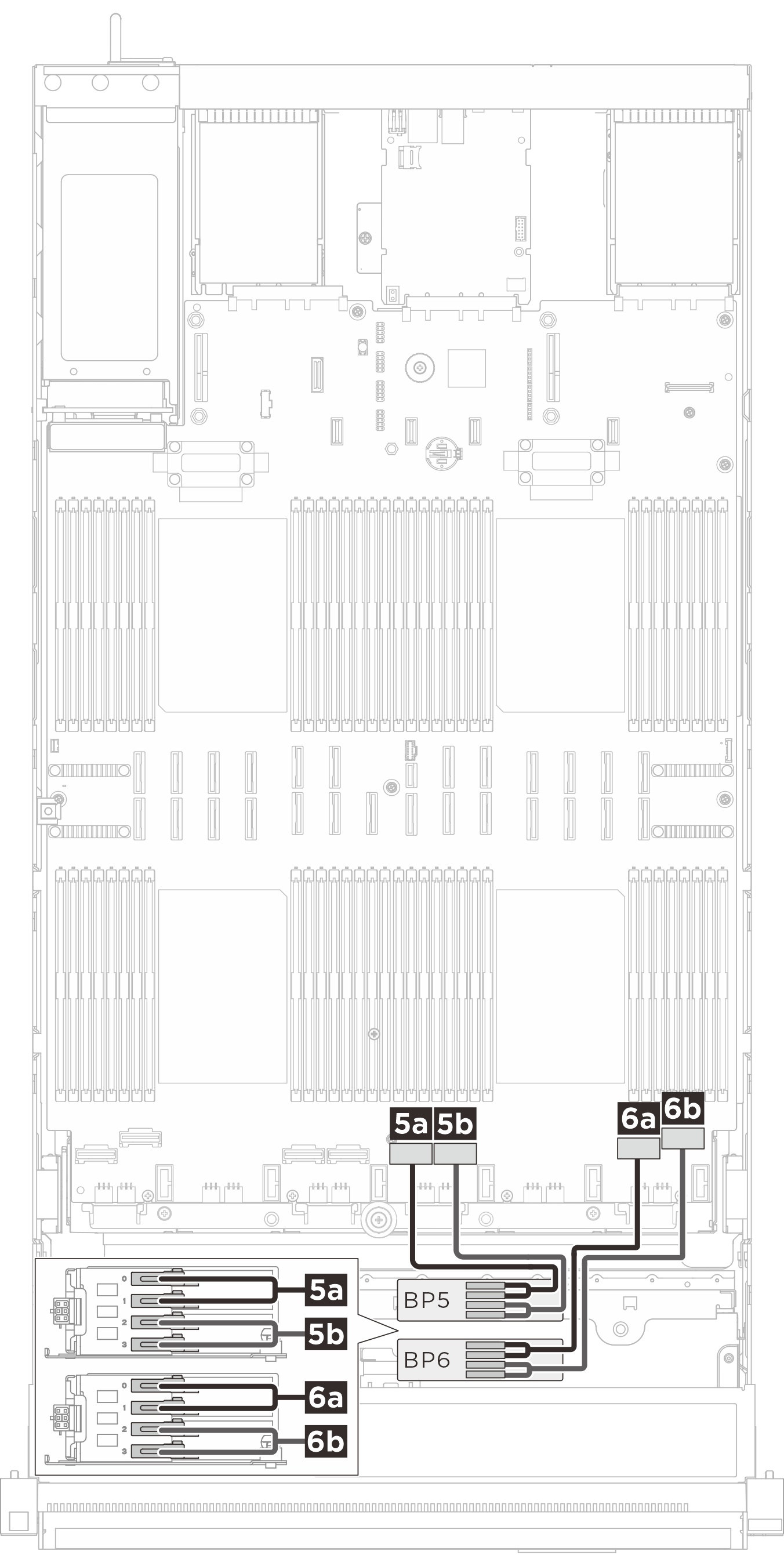

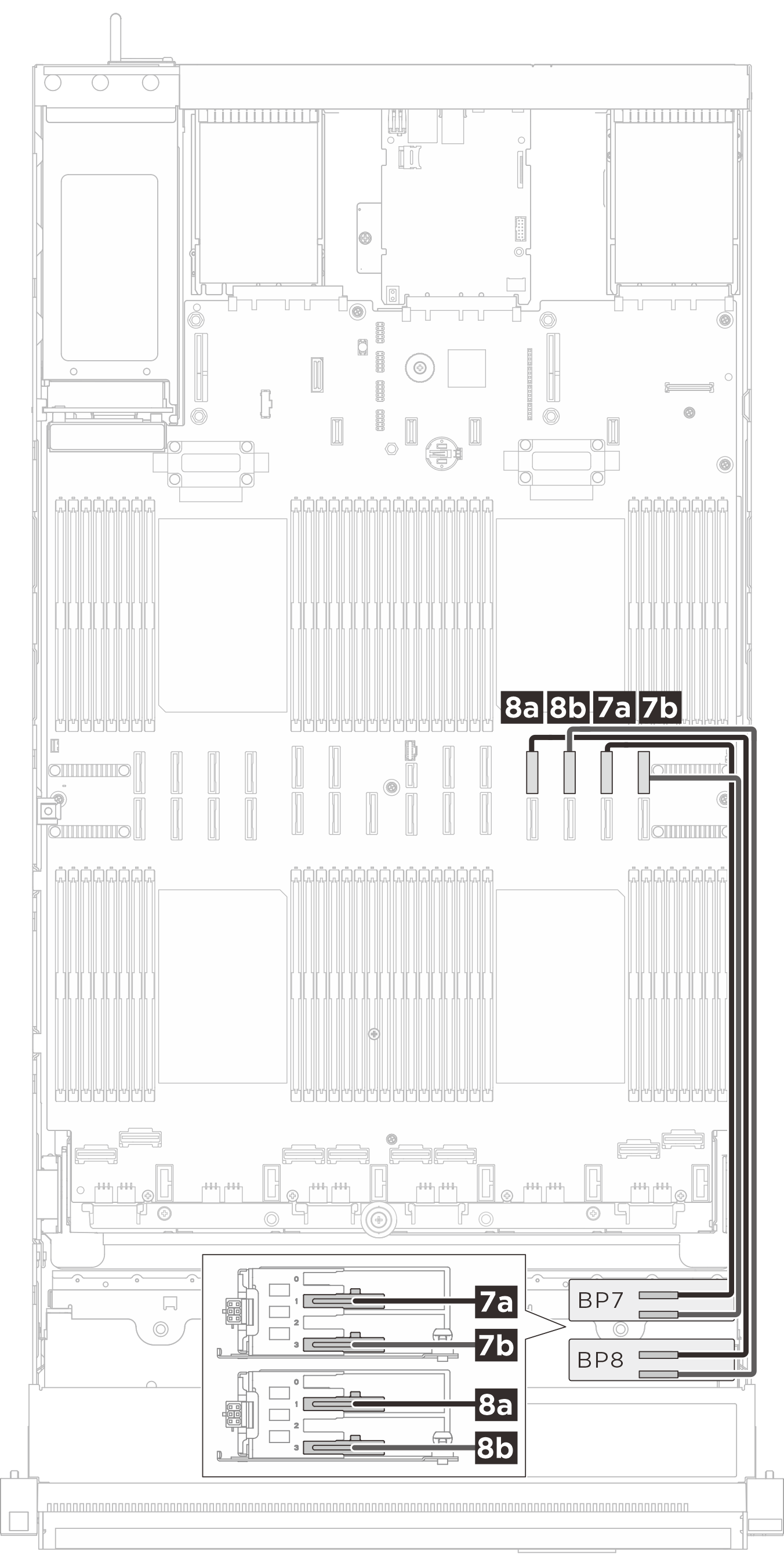

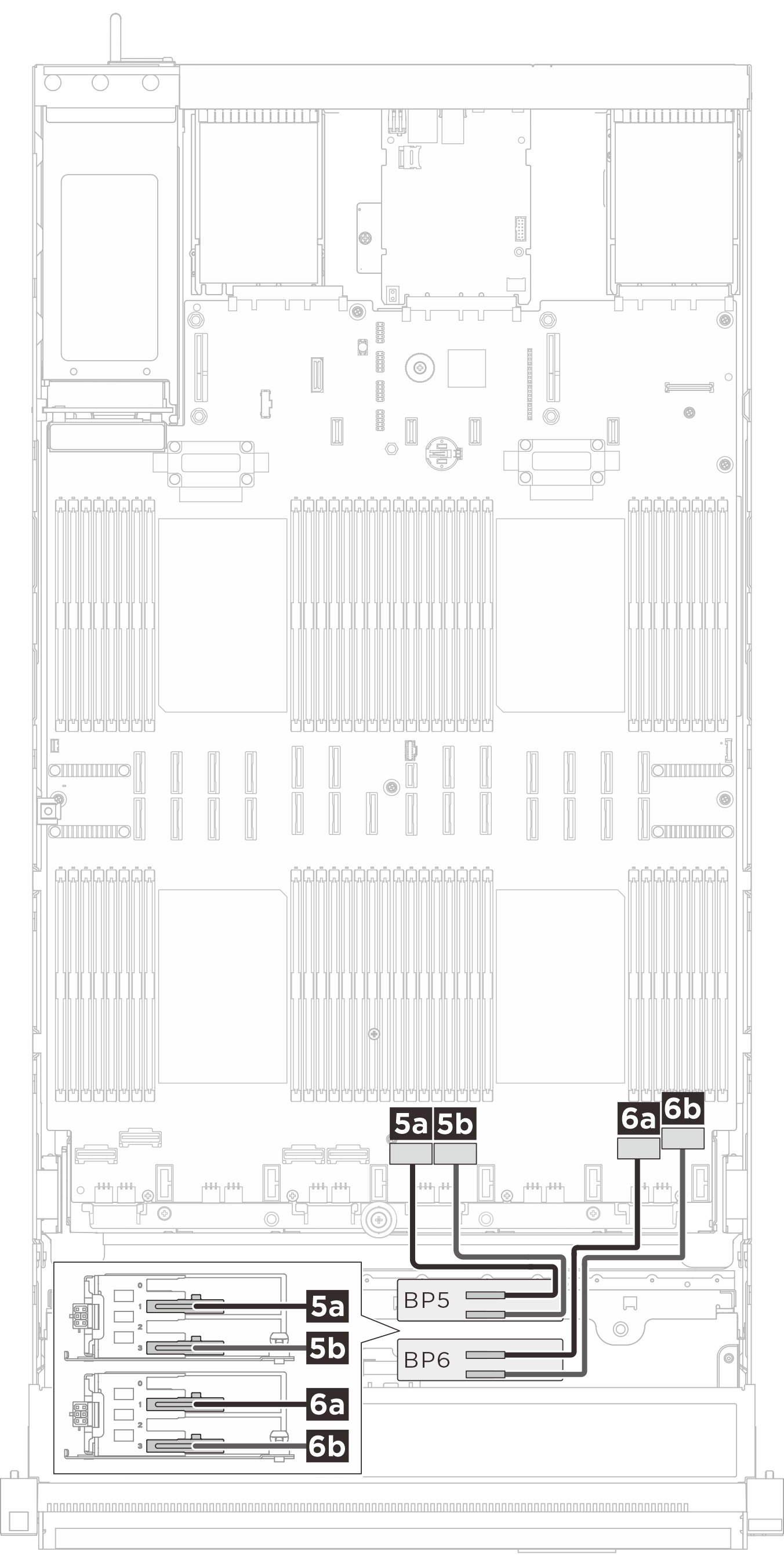

| Cheminement des câbles de signal BP5/BP6 | Cheminement des câbles de signal BP7/BP8 |
|---|---|
 |  |
| Câble | De (fond de panier) | Vers (bloc carte mère) |
|---|---|---|
| Swift x8 to Gen-Z 1C*2 (330 mm) | 5a BP 5: Bay 0, Bay 1 | 5a NVMe 5 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 5b BP 5: Bay 2, Bay 3 | 5b NVMe 6 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 6a BP 6: Bay 0, Bay 1 | 6a NVMe 7 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 6b BP 6: Bay 2, Bay 3 | 6b NVMe 8 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 7a BP 7: Bay 0, Bay 1 | 7a NVMe 11 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 7b BP 7: Bay 2, Bay 3 | 7b NVMe 12 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 8a BP 8: Bay 0, Bay 1 | 8a NVMe 15 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 8b BP 8: Bay 2, Bay 3 | 8b NVMe 16 |
Cheminement des câbles de signal E3.S 2T

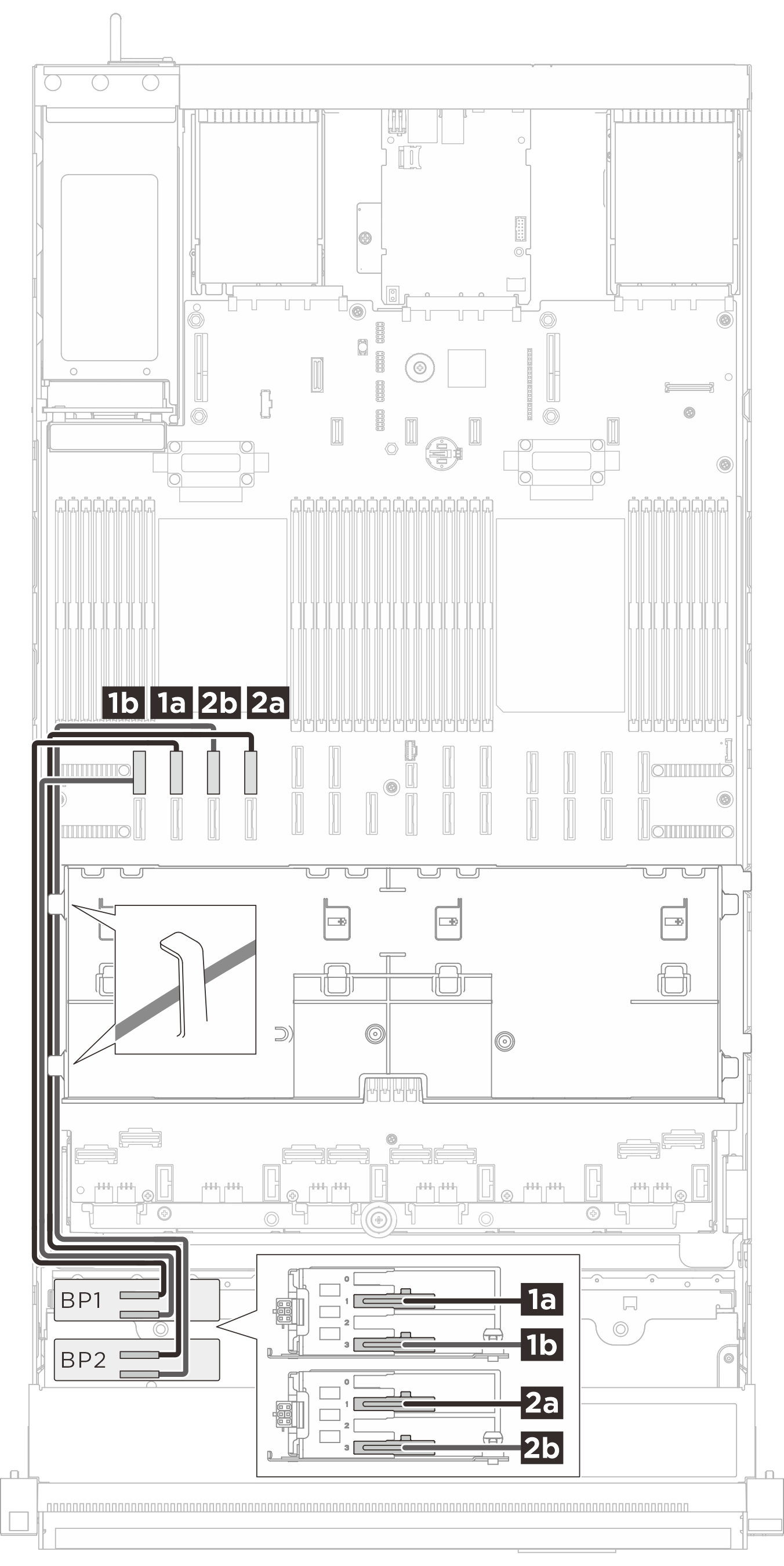

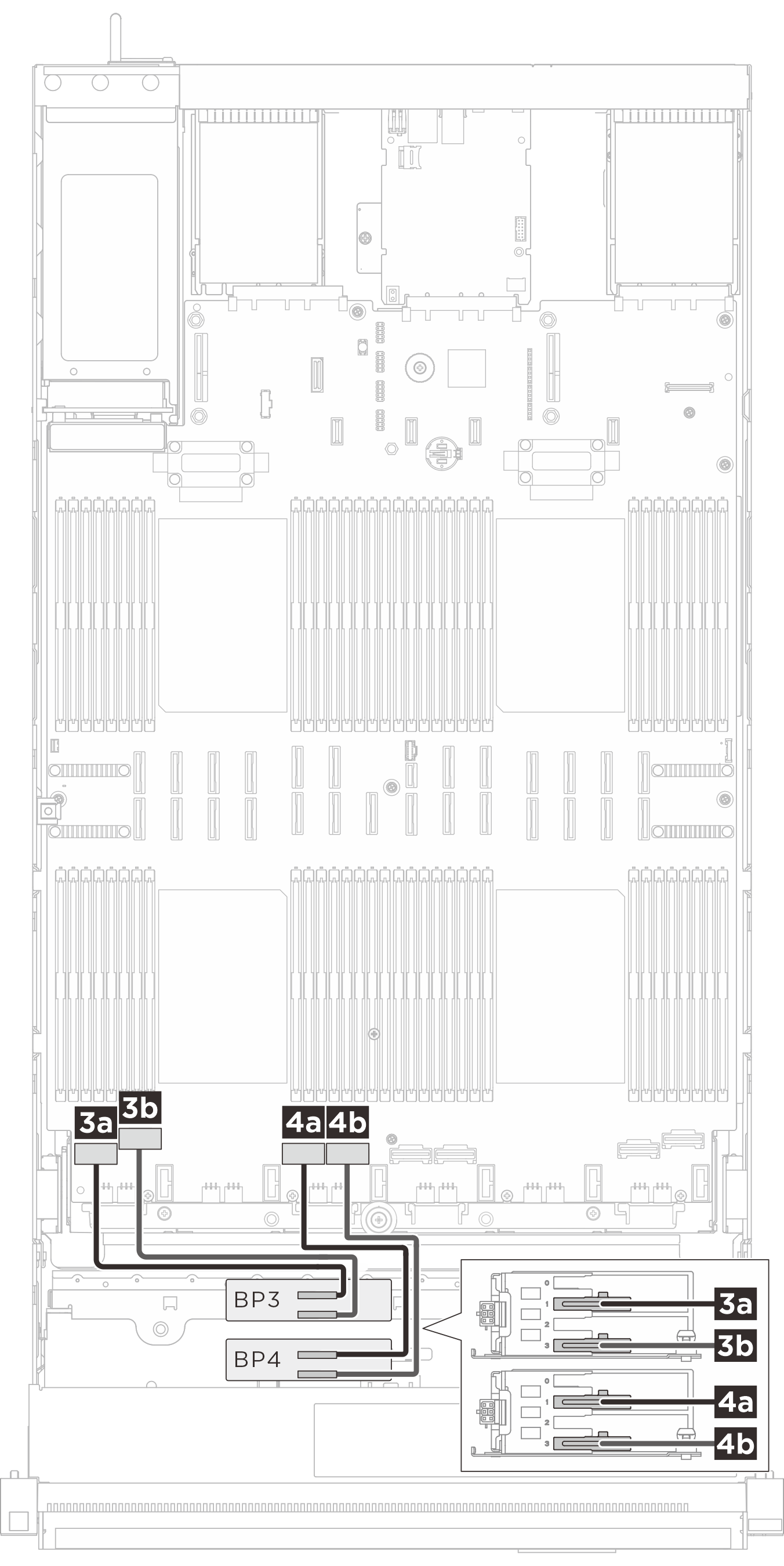

| Cheminement des câbles de signal BP1/BP2 | Cheminement des câbles de signal BP3/BP4 |
|---|---|
 |  |
| Câble | De (fond de panier) | Vers (bloc carte mère) |
|---|---|---|
| MCIO x8 to Gen-Z 2C (560 mm) | 1a BP 1: Bay 1 | 1a NVMe 10 |
| MCIO x8 to Gen-Z 2C (560 mm) | 1b BP1: Bay 3 | 1b NVMe 9 |
| MCIO x8 to Gen-Z 2C (560 mm) | 2a BP2: Bay 1 | 2a NVMe 14 |
| MCIO x8 to Gen-Z 2C (560 mm) | 2b BP2: Bay 3 | 2b NVMe 13 |
| Swift x8 to Gen-Z 2C (330 mm) | 3a BP3: Bay 1 | 3a NVMe 1 |
| Swift x8 to Gen-Z 2C (330 mm) | 3b BP3: Bay 3 | 3b NVMe 2 |
| Swift x8 to Gen-Z 2C (330 mm) | 4a BP 4: Bay 1 | 4a NVMe 3 |
| Swift x8 to Gen-Z 2C (330 mm) | 4b BP 4: Bay 3 | 4b NVMe 4 |
| Cheminement des câbles de signal BP5/BP6 | Cheminement des câbles de signal BP7/BP8 |
|---|---|
 |  |
| Câble | De (Fond de panier) | Vers (bloc carte mère) |
|---|---|---|
| Swift x8 to Gen-Z 2C (330 mm) | 5a BP 5: Bay 1 | 5a NVMe 5 |
| Swift x8 to Gen-Z 2C (330 mm) | 5b BP 5: Bay 3 | 5b NVMe 6 |
| Swift x8 to Gen-Z 2C (330 mm) | 6a BP 6: Bay 1 | 6a NVMe 7 |
| Swift x8 to Gen-Z 2C (330 mm) | 6b BP 6: Bay 3 | 6b NVMe 8 |
| MCIO x8 to Gen-Z 2C (560 mm) | 7a BP 7: Bay 1 | 7a NVMe 11 |
| MCIO x8 to Gen-Z 2C (560 mm) | 7b BP 7: Bay 3 | 7b NVMe 12 |
| MCIO x8 to Gen-Z 2C (560 mm) | 8a BP 8: Bay 1 | 8a NVMe 15 |
| MCIO x8 to Gen-Z 2C (560 mm) | 8b BP 8: Bay 3 | 8b NVMe 16 |
Cheminement du câble de signal du fond de panier SAS/SATA
Adaptateurs HBA/RAID Gen 4 : 545-8i/940-8i/940-16i/440-16i
Adaptateurs HBA/RAID Gen 3 : 5350-8i/9350-8i/4350-16i
1 fond de panier : 1 RAID/HBA 8i
2 fonds de panier : 1 RAID/HBA 16i
3 fonds de panier : 1 RAID/HBA 8i + 1 RAID/HBA 16i
Selon votre configuration, les adaptateurs RAID/HBA seront installés sur différentes cartes mezzanines. Selon l’emplacement de l’adaptateur HBA/RAID, sélectionnez le plan de cheminement correspondant dans le tableau suivant.

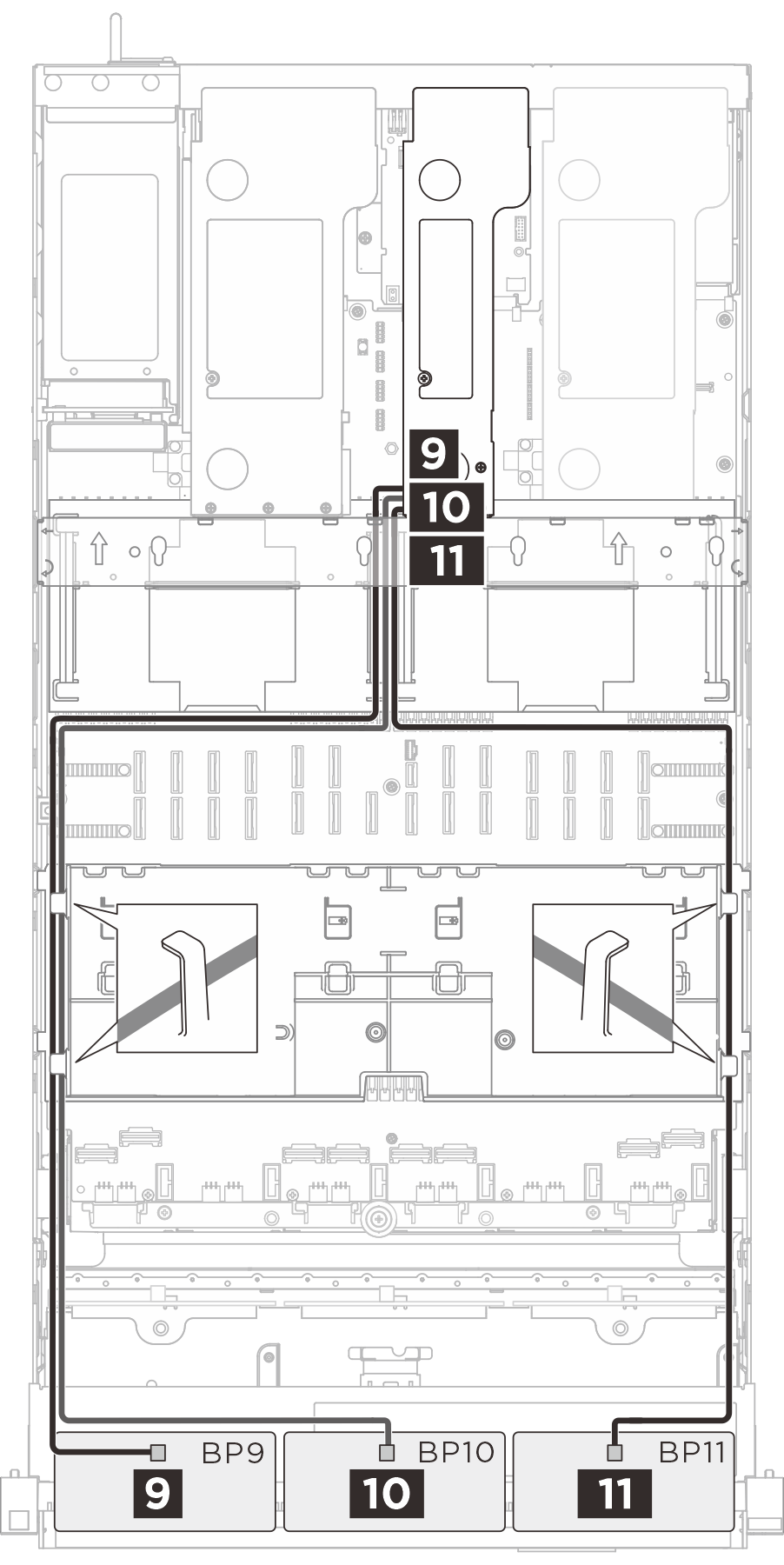

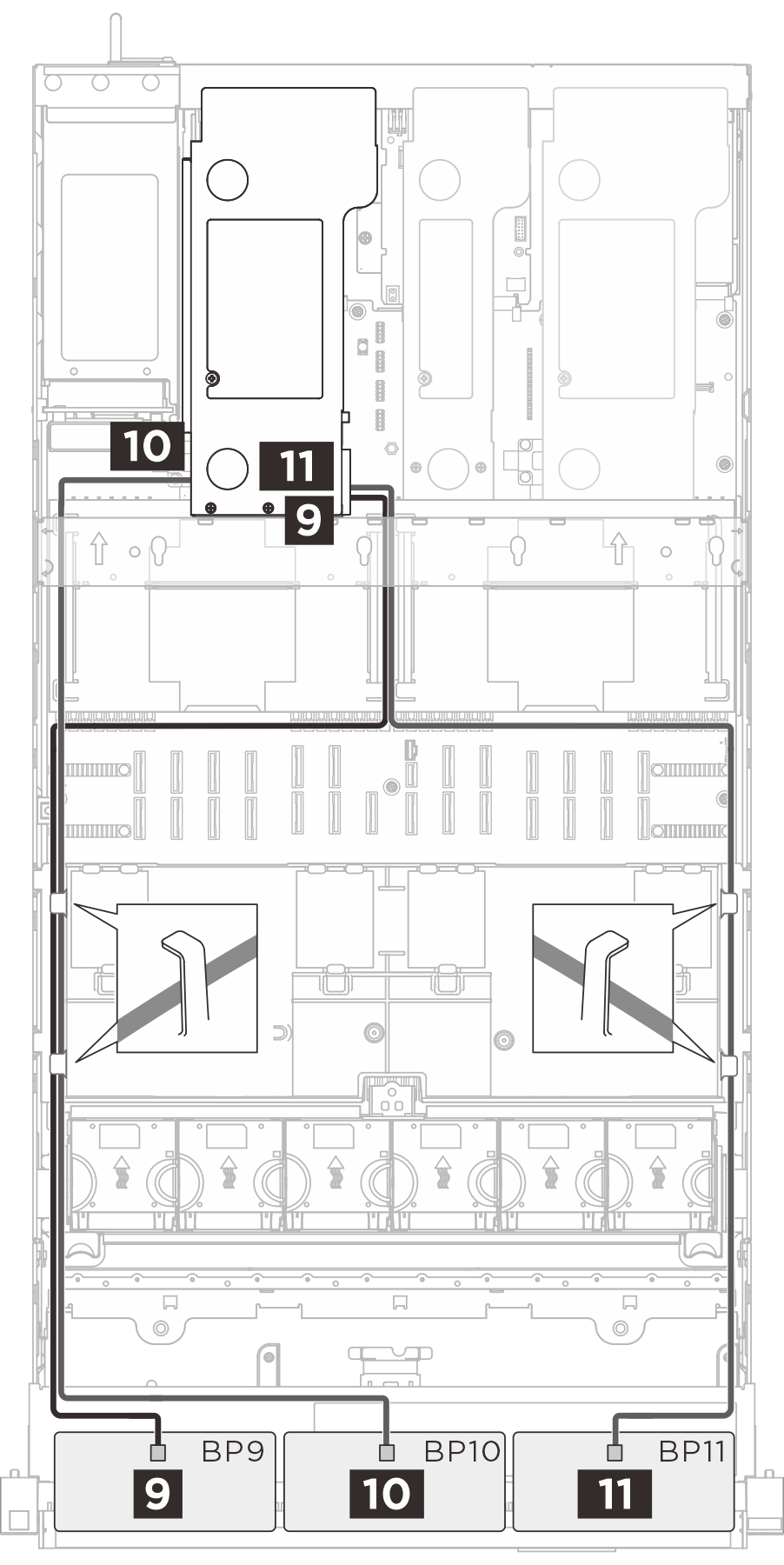

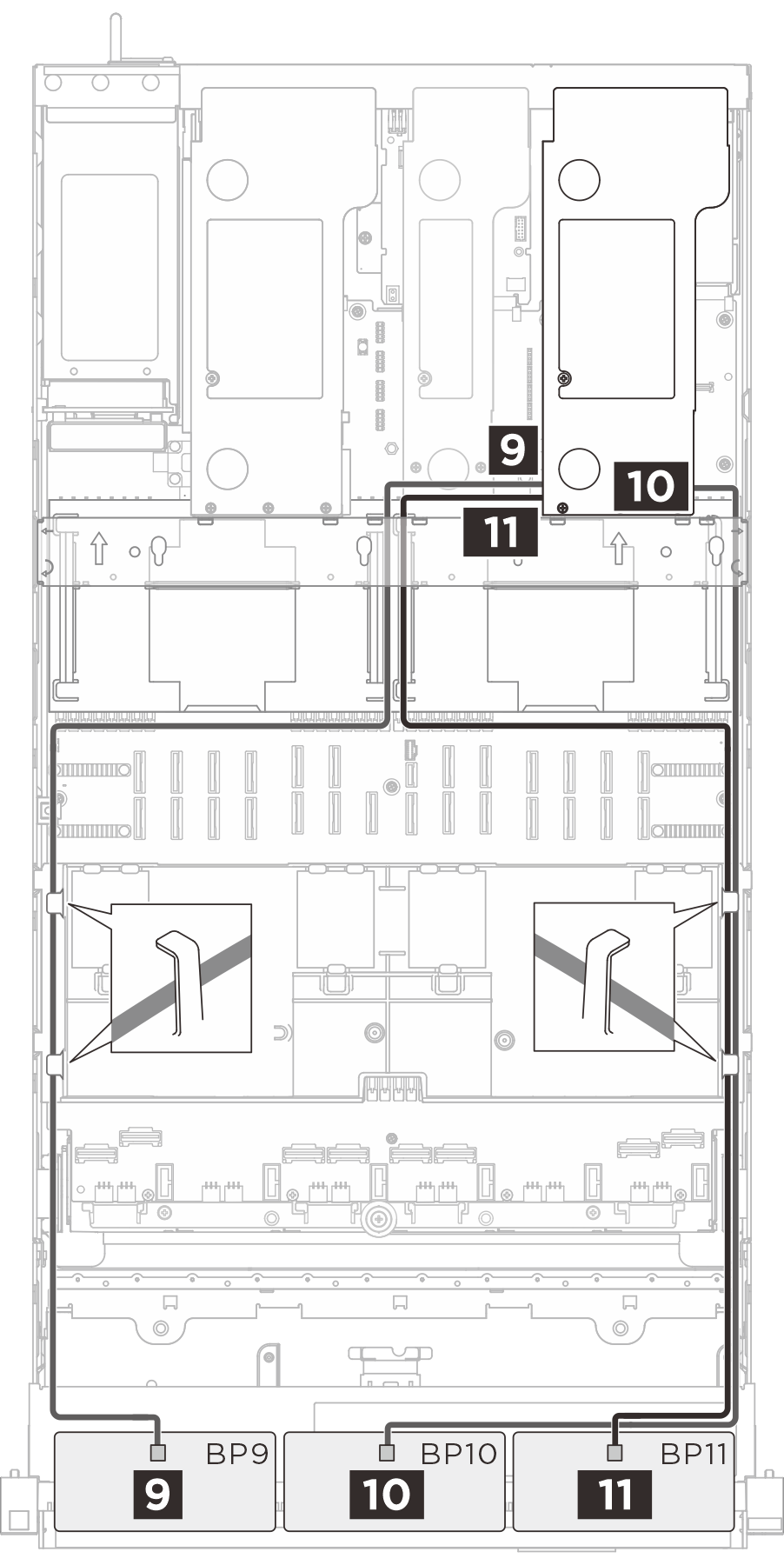

| Cheminement des câbles vers la carte mezzanine 3 | Cheminement des câbles vers la carte mezzanine 2 | Cheminement des câbles vers la carte mezzanine 1 |
|---|---|---|
 |  |  |
| Câble | De (fond de panier) | Vers (adaptateur HBA/RAID) |
|---|---|---|
| 9 BP 9: SAS | 9
|
| 10 BP 10: SAS | 10
|
| 11 BP 11: SAS | 11
|
