Прокладка кабелей объединительной панели E3.S

В этом разделе содержится информация о прокладке кабелей для объединительных панелей E3.S.

Прим.

При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

Нумерация объединительных панелей

Сервер поддерживает до восьми объединительных панелей E3.S (объединительные панели 1–8) и трех объединительных панелей для 2,5-дюймовых дисков (объединительные панели 9–11).
Рис. 1. Нумерация объединительных панелей
Drive backplane numbering
Табл. 1. Объединительная панель дисков и соответствующие отсеки для дисков
Объединительная панель дисковОтсек E3.S 1TОтсек E3.S 2TОтсек для 2,5-дюймовых дисков SAS/SATA
1 Объединительная панель 10–31, 3
2 Объединительная панель 24–75, 7
3 Объединительная панель 38–119, 11
4 Объединительная панель 412–1513, 15
5 Объединительная панель 516–1917, 19
6 Объединительная панель 620–2321, 23
7 Объединительная панель 724–2725, 27
8 Объединительная панель 828–3129, 31
9 Объединительная панель 9  32–39
10 Объединительная панель 10  40–47
11 Объединительная панель 11  48–55
Прим.
  • Отсеки E3.S 1T поддерживают диски E3.S 1T.

  • Отсеки E3.S 2T поддерживают модули памяти CXL (CMM).

Табл. 2. Порядок установки объединительных панелей
Тип объединительной панелиПриоритет размещения объединительных панелей
Объединительная панель E3.S для отсеков E3.S 1T1+2, 1+2+3+4, 1+2+3+4+5+6, 1+2+3+4+5+6+7+8
Объединительная панель E3.S для отсеков E3.S 2T1+2+3+4+5+6+7+8
Объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA9, 10, 11

Прокладка кабелей питания

Прокладка кабелей питания объединительной панели E3.SПрокладка кабелей питания объединительной панели SAS/SATA

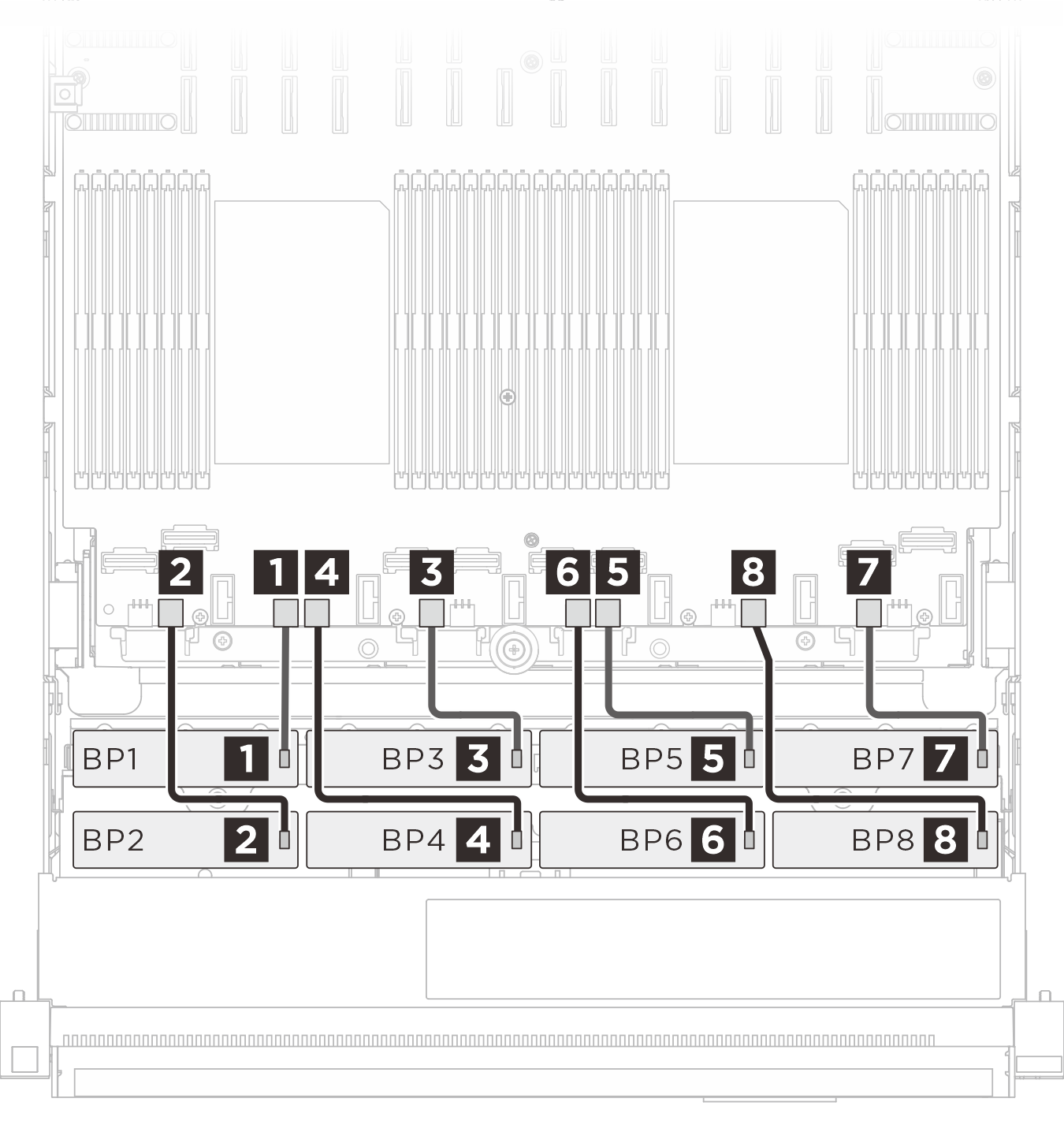

E3.S backplane power cable routing

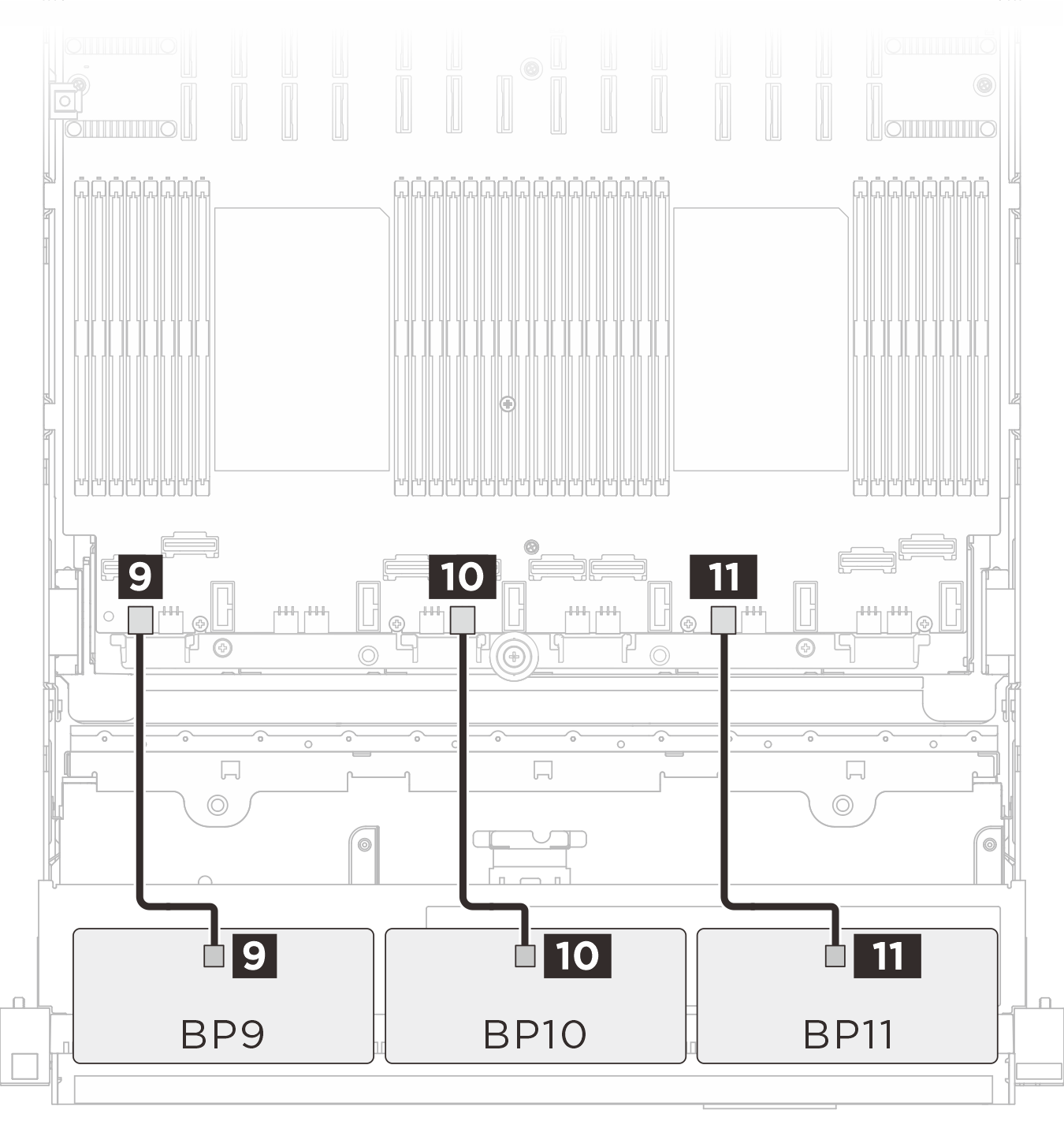

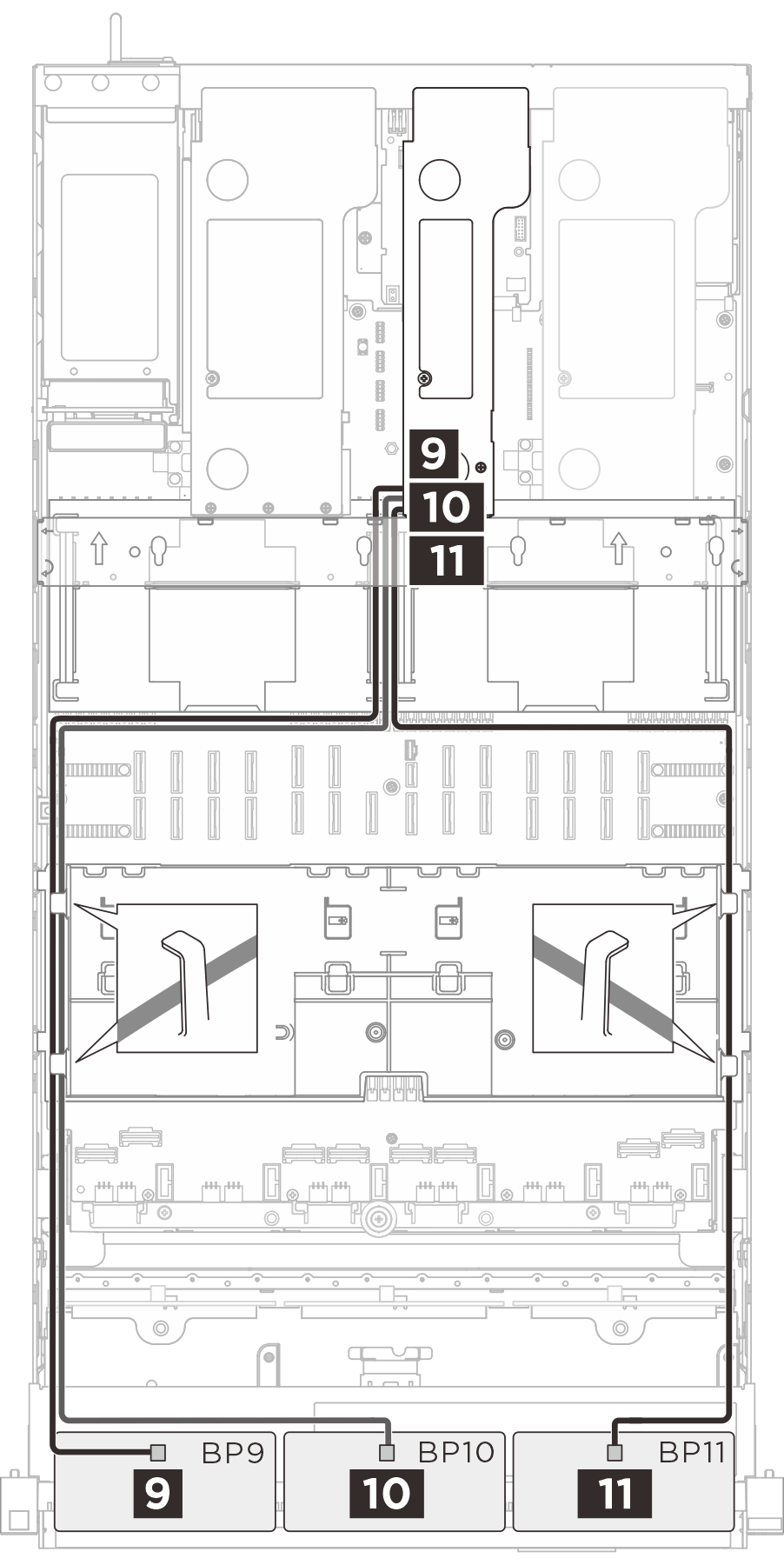

SAS/SATA backplane power cable routing

КабельОт (объединительная панель)К (блок материнской платы)
MPIC 6p+6s to MPIC 6p+6s (230 mm)

1 BP 1: PWR

1 BP 3 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

2 BP 2: PWR

2 BP 2 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

3 BP 3: PWR

3 BP 5 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

4 BP 4: PWR

4 BP 4 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

5 BP 5: PWR

5 BP 8 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

6 BP 6: PWR

6 BP 7 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

7 BP 7: PWR

7 BP 11: PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

8 BP 8: PWR

8 BP 10: PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

9 BP 9: PWR

9 BP 1: PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

10 BP 10: PWR

10 BP 6: PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

11 BP 11: PWR

11 BP 9: PWR

Прокладка сигнальных кабелей E3.S 1T

Прокладка сигнальных кабелей объединительной панели 1/2Прокладка сигнальных кабелей объединительной панели 3/4

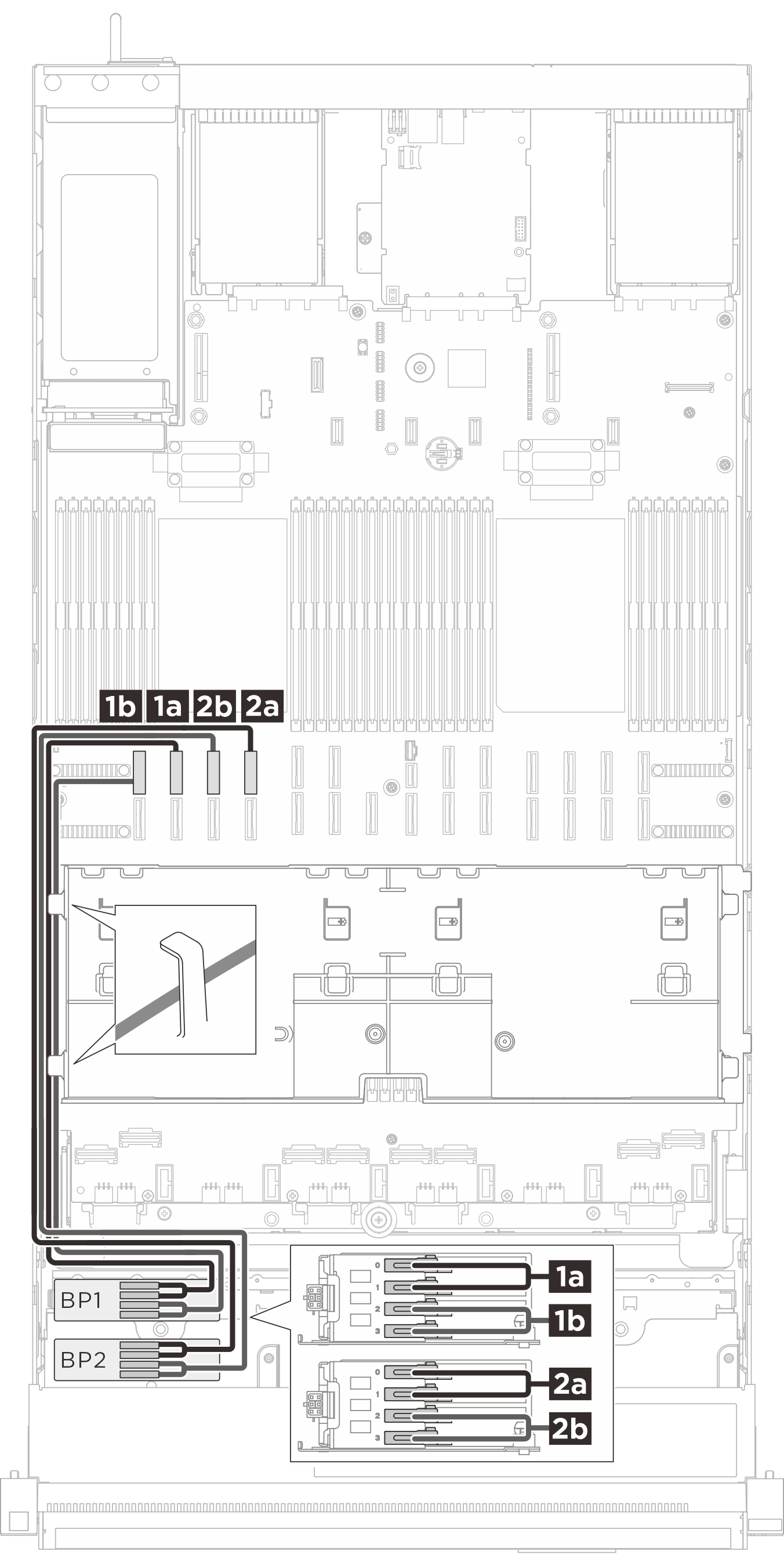

BP 1/2 signal cable routing

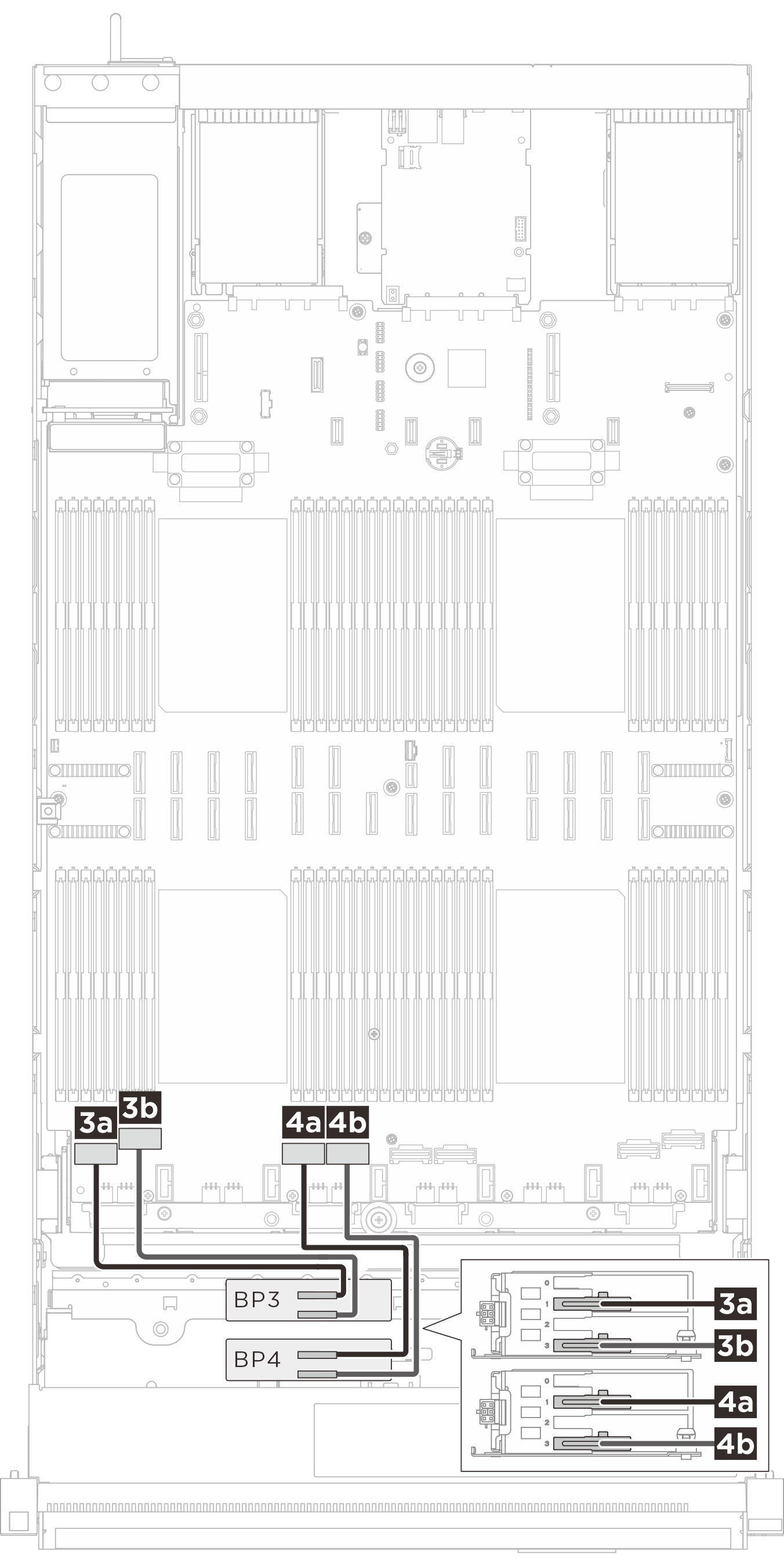

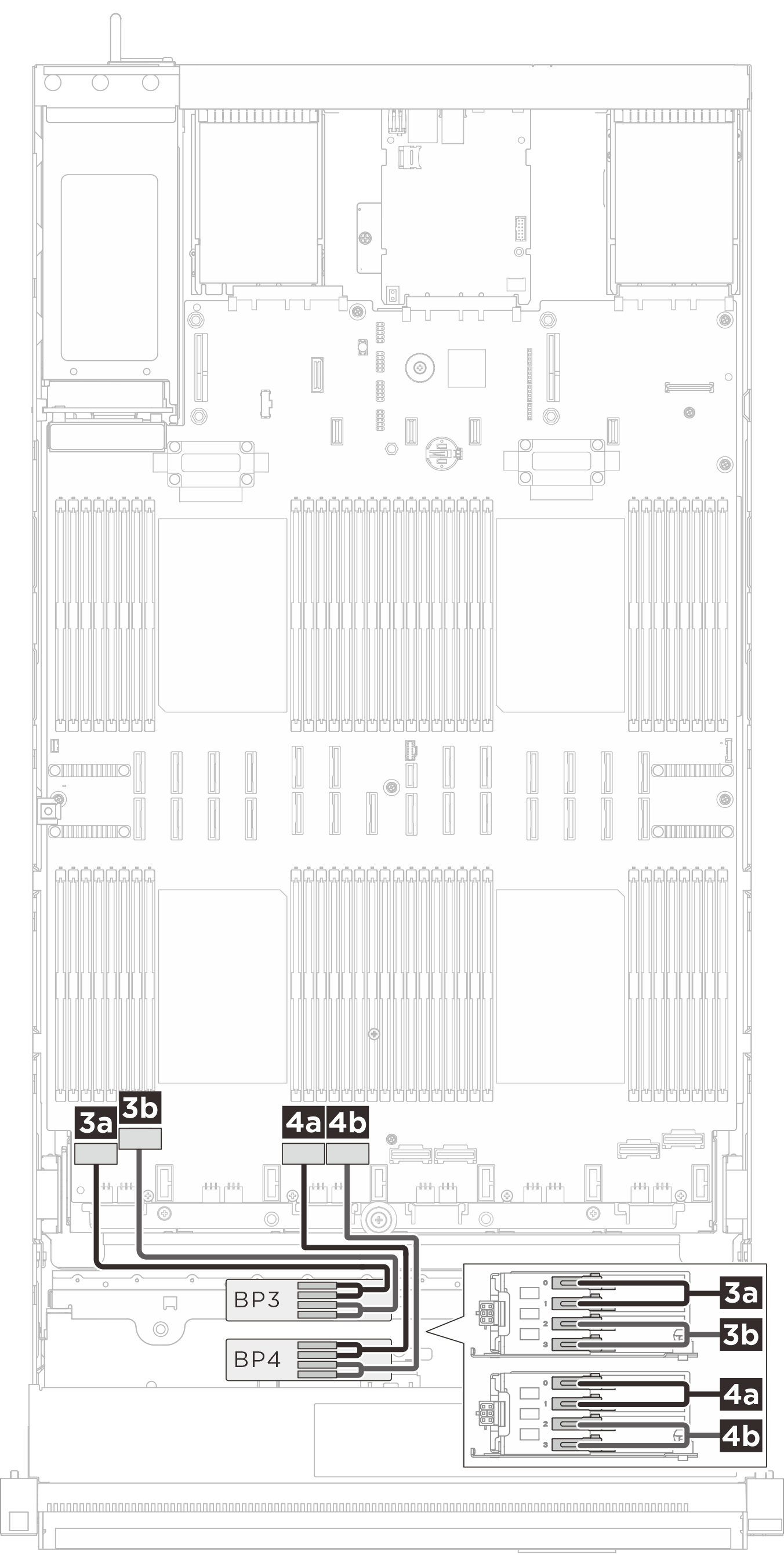

BP 3/4 signal cable routing
КабельОт (объединительная панель)К (блок материнской платы)
MCIO x8 to Gen-Z 1C*2 (560 mm)

1a BP1: Bay 0, Bay 1

1a NVMe 10

MCIO x8 to Gen-Z 1C*2 (560 mm)

1b BP1: Bay 2, Bay 3

1b NVMe 9

MCIO x8 to Gen-Z 1C*2 (560 mm)

2a BP2: Bay 0, Bay 1

2a NVMe 14

MCIO x8 to Gen-Z 1C*2 (560 mm)

2b BP2: Bay 2, Bay 3

2b NVMe 13

Swift x8 to Gen-Z 1C*2 (330 mm)

3a BP3: Bay 0, Bay 1

3a NVMe 1

Swift x8 to Gen-Z 1C*2 (330 mm)

3b BP3: Bay 2, Bay 3

3b NVMe 2

Swift x8 to Gen-Z 1C*2 (330 mm)

4a BP 4: Bay 0, Bay 1

4a NVMe 3

Swift x8 to Gen-Z 1C*2 (330 mm)

4b BP 4: Bay 2, Bay 3

4b NVMe 4

Прокладка сигнальных кабелей объединительной панели 5/6Прокладка сигнальных кабелей объединительной панели 7/8

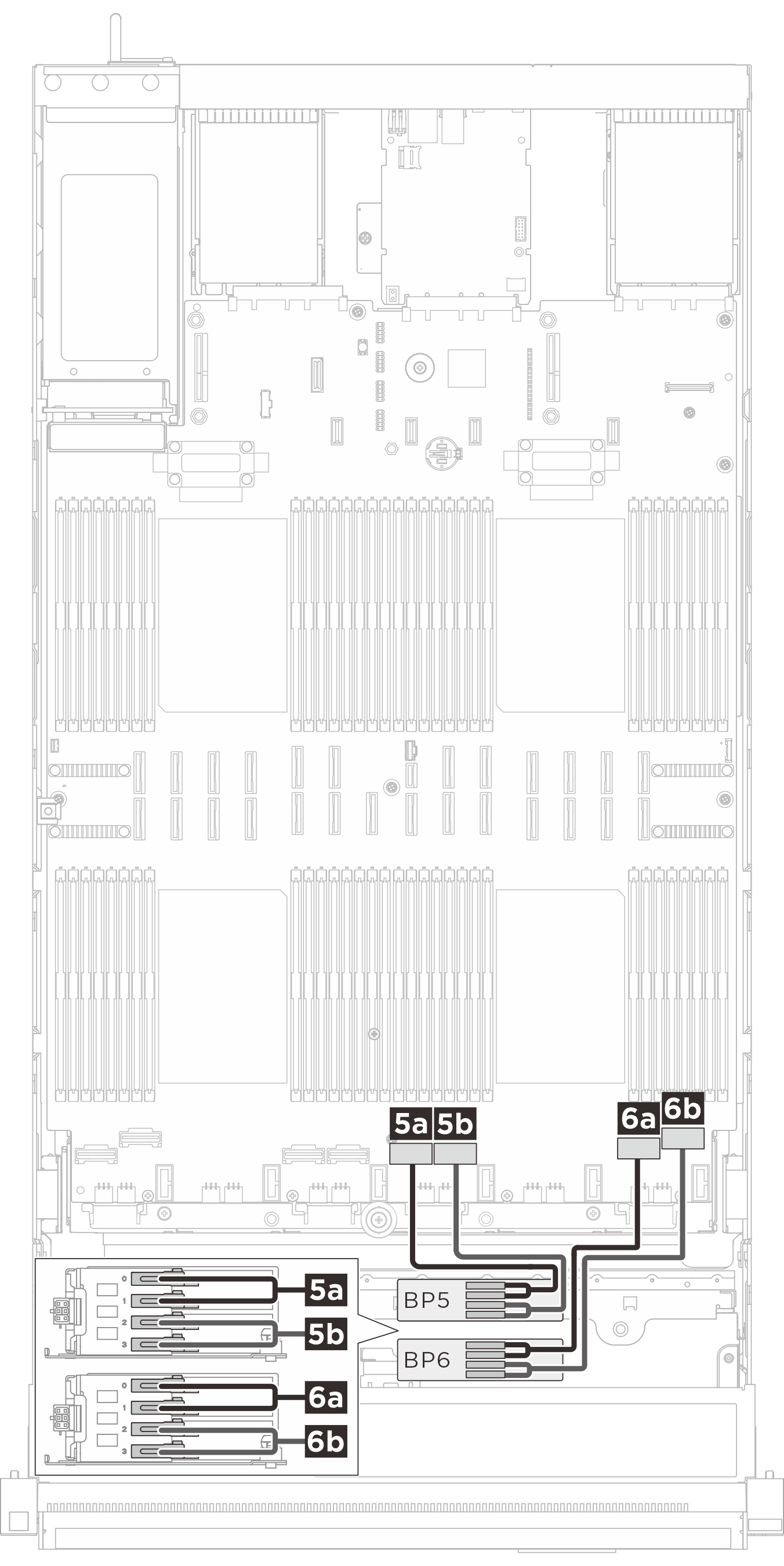

BP 5/6 signal cable routing

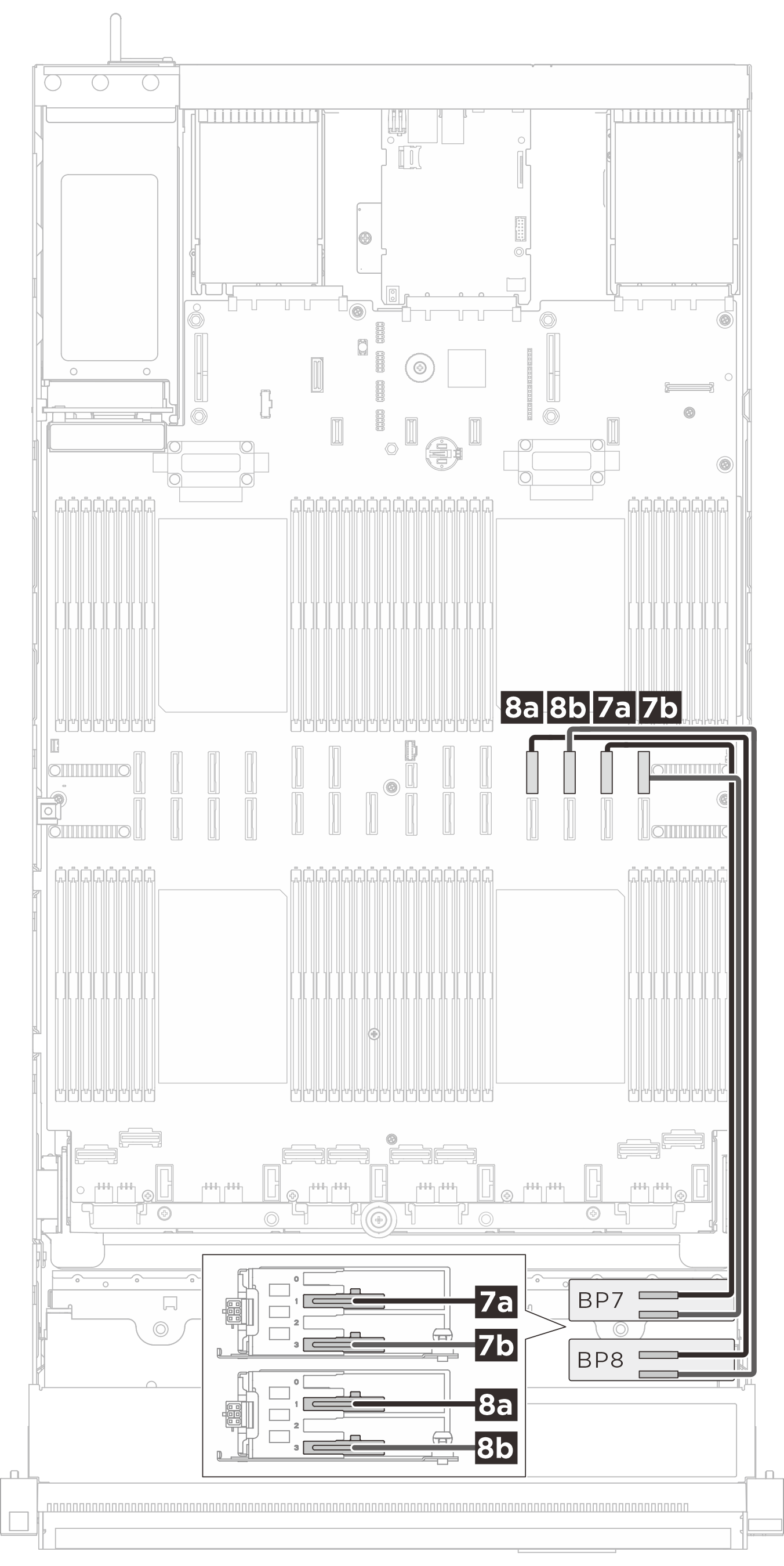

BP 7/8 signal cable routing
КабельОт (объединительная панель)К (блок материнской платы)
Swift x8 to Gen-Z 1C*2 (330 mm)

5a BP 5: Bay 0, Bay 1

5a NVMe 5

Swift x8 to Gen-Z 1C*2 (330 mm)

5b BP 5: Bay 2, Bay 3

5b NVMe 6

Swift x8 to Gen-Z 1C*2 (330 mm)

6a BP 6: Bay 0, Bay 1

6a NVMe 7

Swift x8 to Gen-Z 1C*2 (330 mm)

6b BP 6: Bay 2, Bay 3

6b NVMe 8

MCIO x8 to Gen-Z 1C*2 (560 mm)

7a BP 7: Bay 0, Bay 1

7a NVMe 11

MCIO x8 to Gen-Z 1C*2 (560 mm)

7b BP 7: Bay 2, Bay 3

7b NVMe 12

MCIO x8 to Gen-Z 1C*2 (560 mm)

8a BP 8: Bay 0, Bay 1

8a NVMe 15

MCIO x8 to Gen-Z 1C*2 (560 mm)

8b BP 8: Bay 2, Bay 3

8b NVMe 16

Прокладка сигнальных кабелей E3.S 2T

Прокладка сигнальных кабелей объединительной панели 1/2Прокладка сигнальных кабелей объединительной панели 3/4

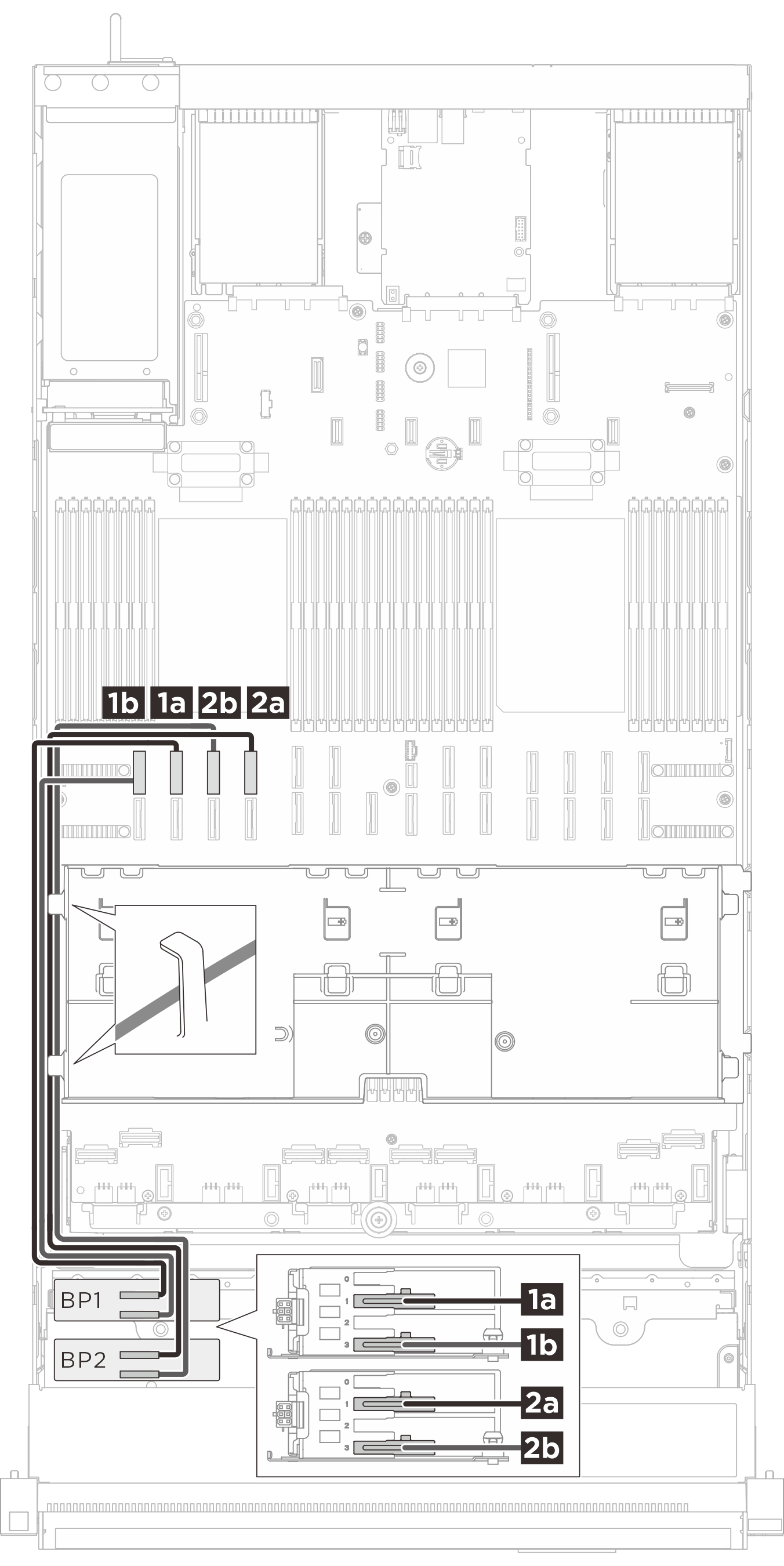

BP 1/2 signal cable routing

BP 3/4 signal cable routing
КабельОт (объединительная панель)К (блок материнской платы)
MCIO x8 to Gen-Z 2C (560 mm)

1a BP 1: Bay 1

1a NVMe 10

MCIO x8 to Gen-Z 2C (560 mm)

1b BP1: Bay 3

1b NVMe 9

MCIO x8 to Gen-Z 2C (560 mm)

2a BP2: Bay 1

2a NVMe 14

MCIO x8 to Gen-Z 2C (560 mm)

2b BP2: Bay 3

2b NVMe 13

Swift x8 to Gen-Z 2C (330 mm)

3a BP3: Bay 1

3a NVMe 1

Swift x8 to Gen-Z 2C (330 mm)

3b BP3: Bay 3

3b NVMe 2

Swift x8 to Gen-Z 2C (330 mm)

4a BP 4: Bay 1

4a NVMe 3

Swift x8 to Gen-Z 2C (330 mm)

4b BP 4: Bay 3

4b NVMe 4

Прокладка сигнальных кабелей объединительной панели 5/6Прокладка сигнальных кабелей объединительной панели 7/8

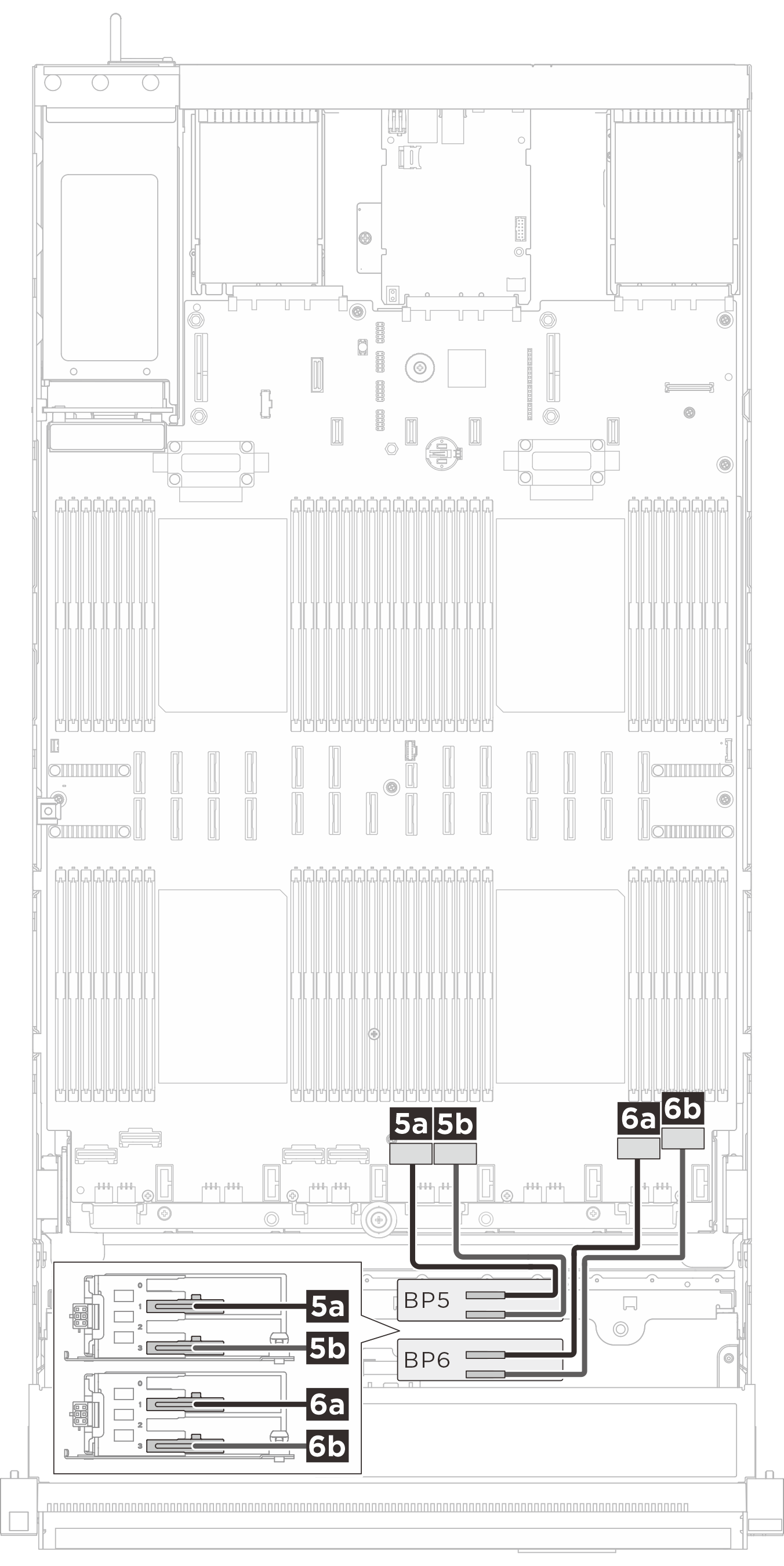

BP 5/6 signal cable routing

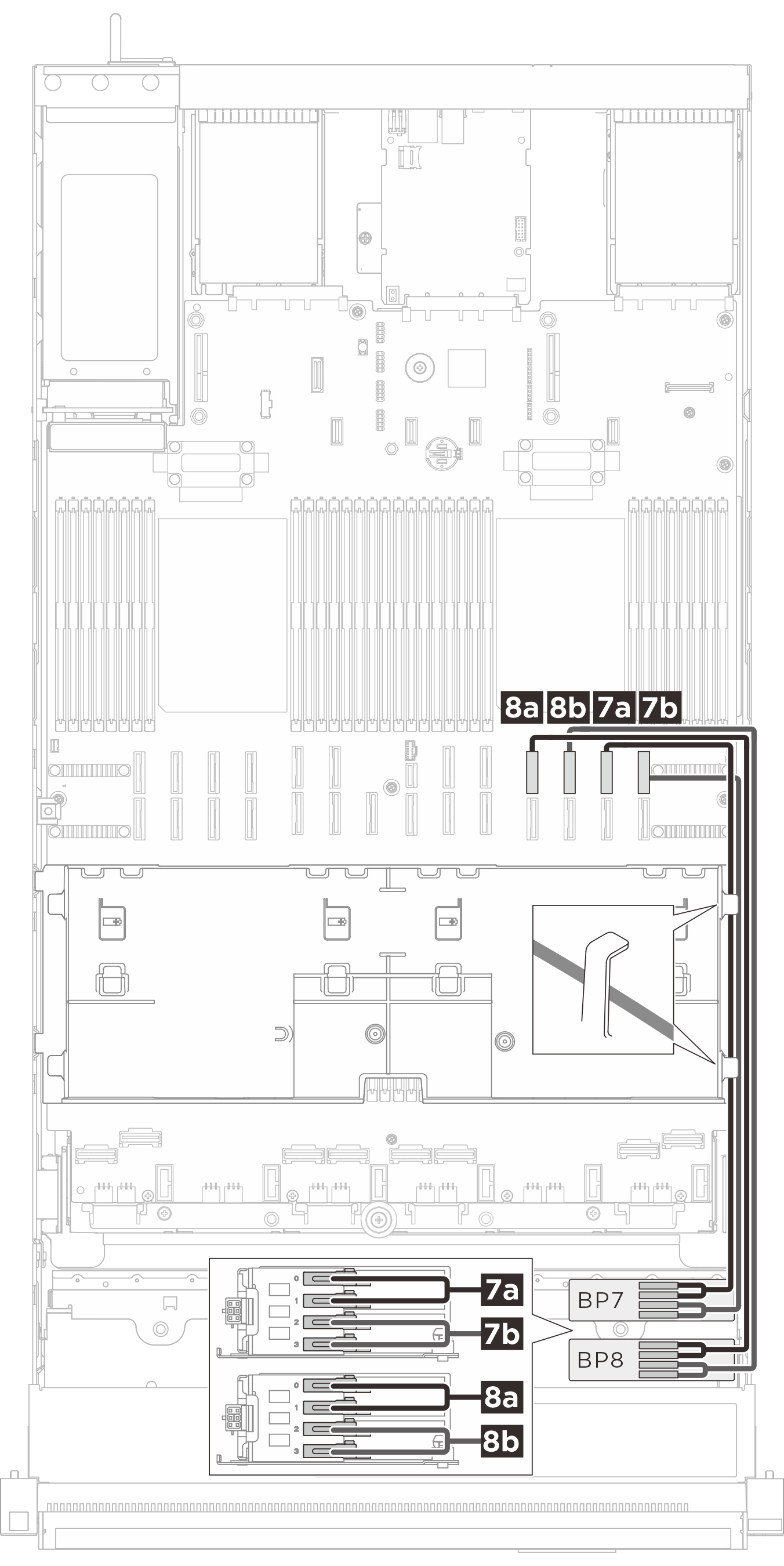

BP 7/8 signal cable routing
КабельОт (объединительная панель)К (блок материнской платы)
Swift x8 to Gen-Z 2C (330 mm)

5a BP 5: Bay 1

5a NVMe 5

Swift x8 to Gen-Z 2C (330 mm)

5b BP 5: Bay 3

5b NVMe 6

Swift x8 to Gen-Z 2C (330 mm)

6a BP 6: Bay 1

6a NVMe 7

Swift x8 to Gen-Z 2C (330 mm)

6b BP 6: Bay 3

6b NVMe 8

MCIO x8 to Gen-Z 2C (560 mm)

7a BP 7: Bay 1

7a NVMe 11

MCIO x8 to Gen-Z 2C (560 mm)

7b BP 7: Bay 3

7b NVMe 12

MCIO x8 to Gen-Z 2C (560 mm)

8a BP 8: Bay 1

8a NVMe 15

MCIO x8 to Gen-Z 2C (560 mm)

8b BP 8: Bay 3

8b NVMe 16

Прокладка сигнальных кабелей объединительной панели SAS/SATA

Сервер поддерживает следующие адаптеры RAID/HBA.
  • Адаптеры RAID/HBA Gen 4: 545-8i/940-8i/940-16i/440-16i

  • Адаптеры RAID/HBA Gen 3: 5350-8i/9350-8i/4350-16i

Рекомендуемый выбор адаптеров RAID/HBA:
  • 1 объединительная панель: 1 RAID/HBA 8i

  • 2 объединительные панели: 1 RAID/HBA 16i

  • 3 объединительные панели: 1 RAID/HBA 8i и 1 RAID/HBA 16i

Место установки адаптеров RAID/HBA на платах-адаптерах Riser зависит от конфигурации. В зависимости от расположения адаптера RAID/HBA выберите соответствующий план прокладки в следующей таблице.

Прокладка кабелей к плате-адаптеру Riser 3Прокладка кабелей к плате-адаптеру Riser 2Прокладка кабелей к плате-адаптеру Riser 1

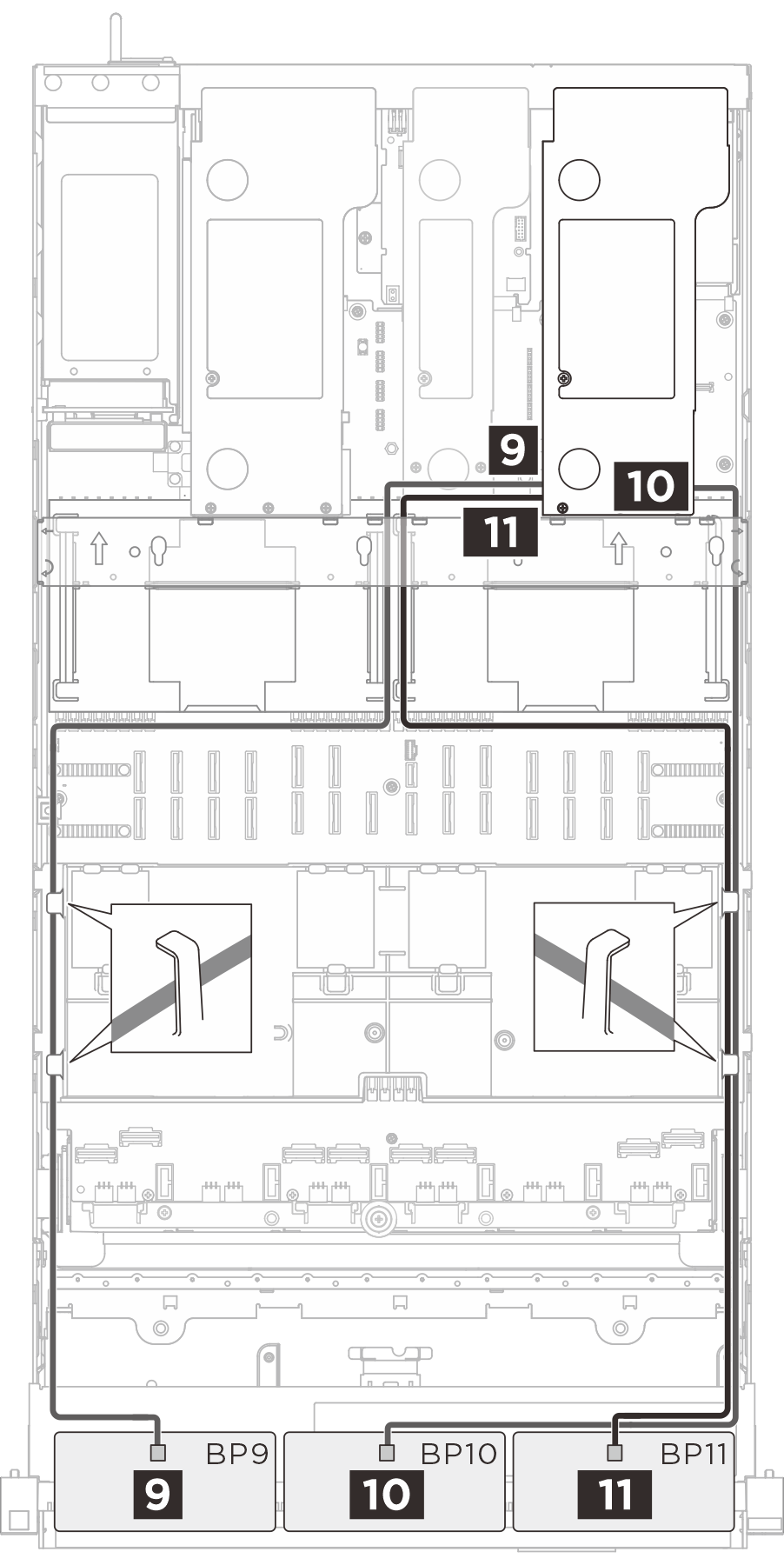

SAS/SATA cable routing to riser 3

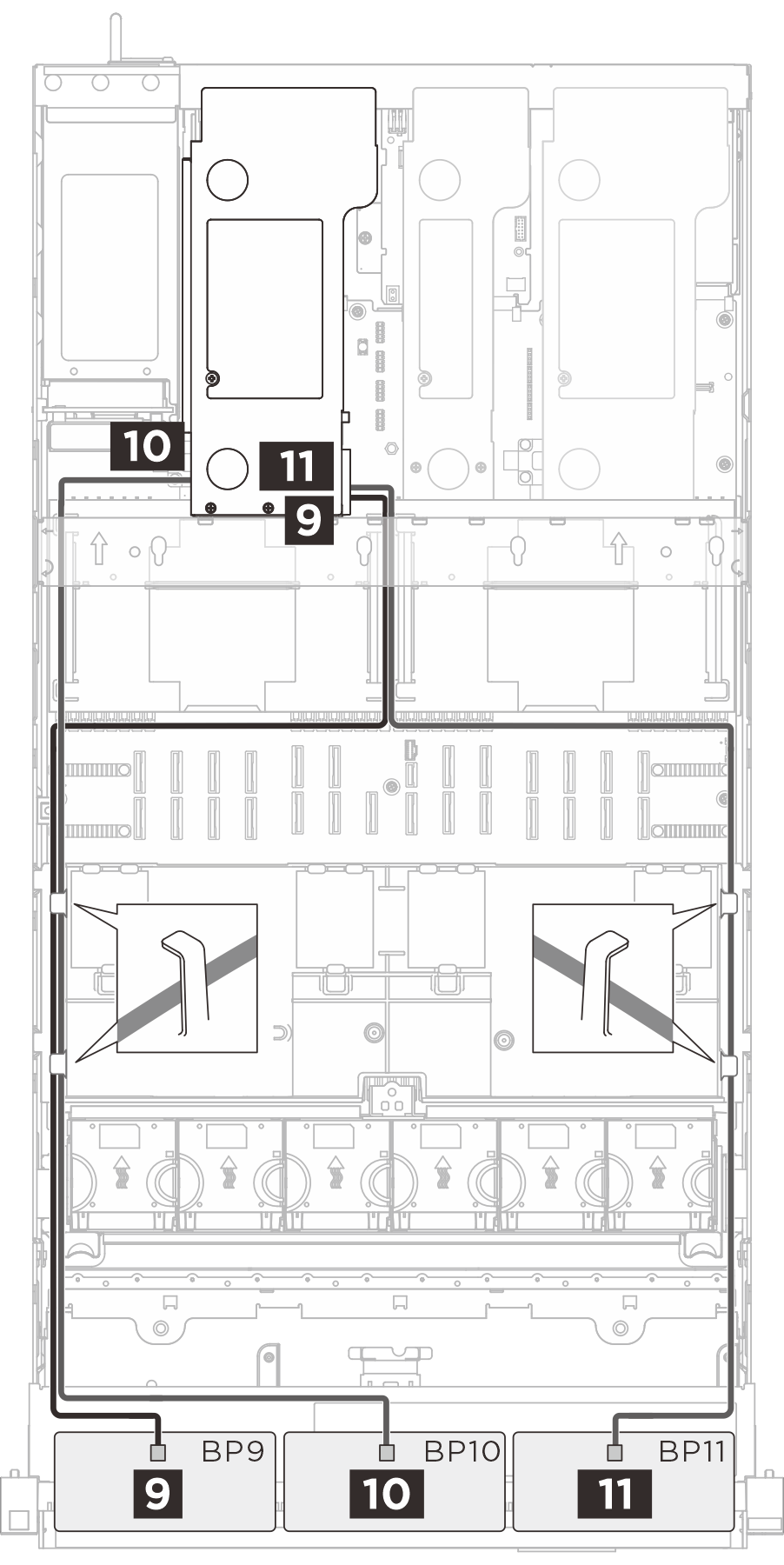

SAS/SATA cable routing to riser 2

SAS/SATA cable routing to riser 1
Прим.
Выберите соответствующий кабель для соответствующего адаптера RAID/HBA (Gen 4 или Gen 3).
КабельОт (объединительная панель)К (адаптер RAID/HBA)
  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

9 BP 9: SAS

9
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

10 BP 10: SAS

10
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

11 BP 11: SAS

11
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i
