Прокладка кабелей модуля питания флэш-памяти

В этом разделе приведены инструкции по прокладке кабелей для модулей питания флэш-памяти RAID (суперконденсатора).

Прим.

При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

В зависимости от расположения адаптера RAID выберите соответствующий план прокладки в следующей таблице.

Прокладка кабелей к плате-адаптеру Riser 3Прокладка кабелей к плате-адаптеру Riser 2Прокладка кабелей к плате-адаптеру Riser 1

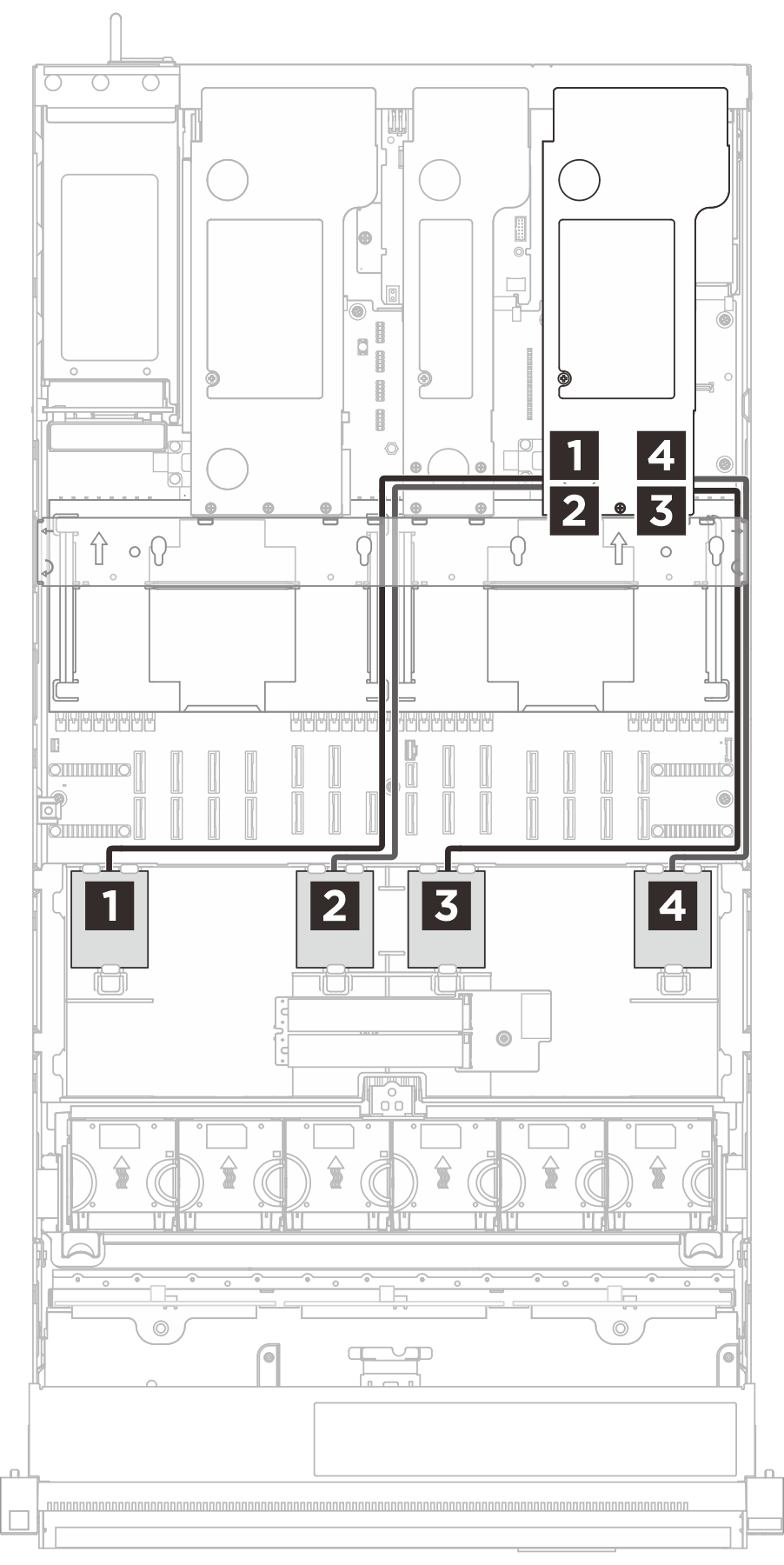

Supercap cable routing to riser 3

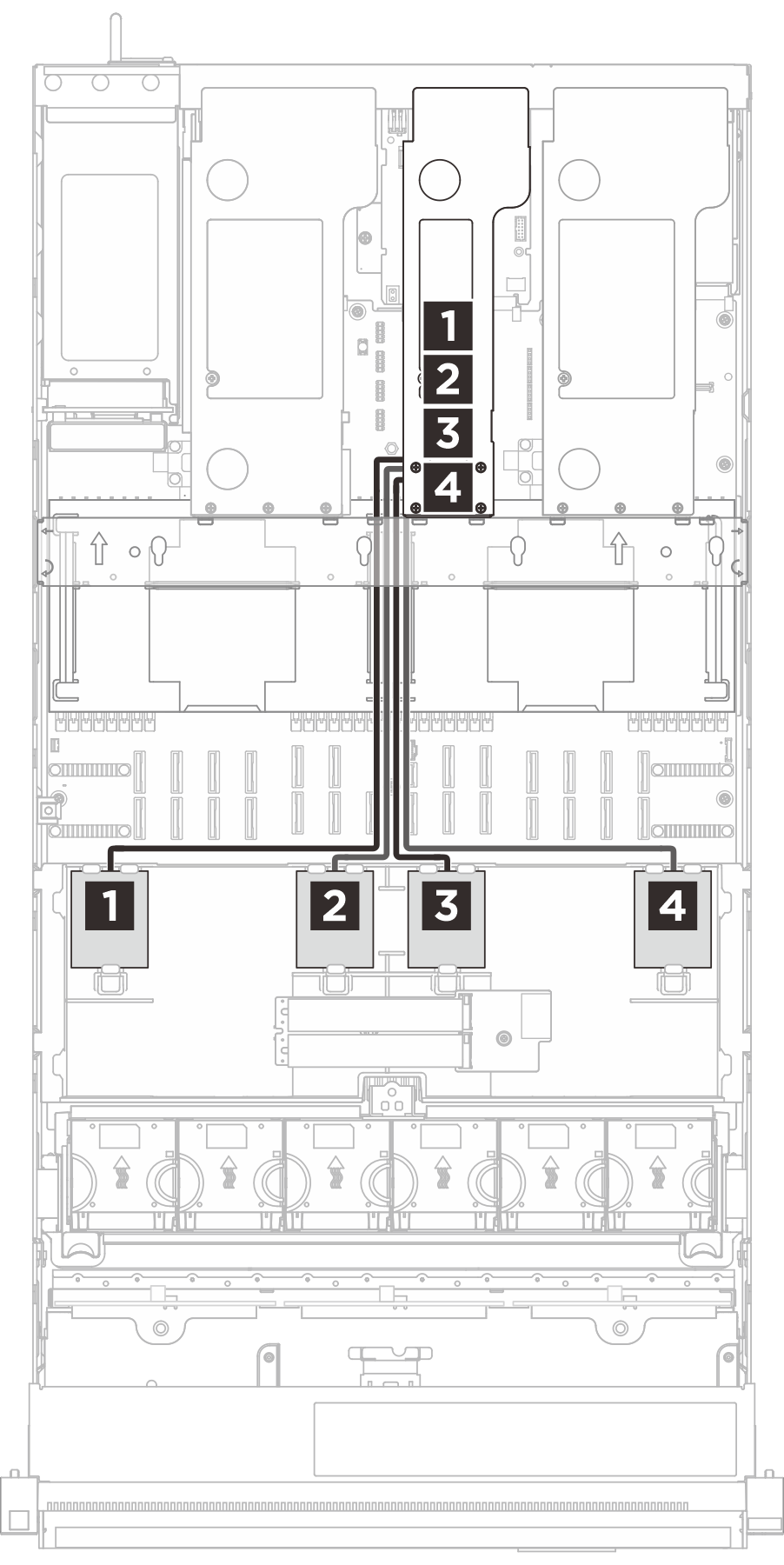

Supercap cable routing to riser 2

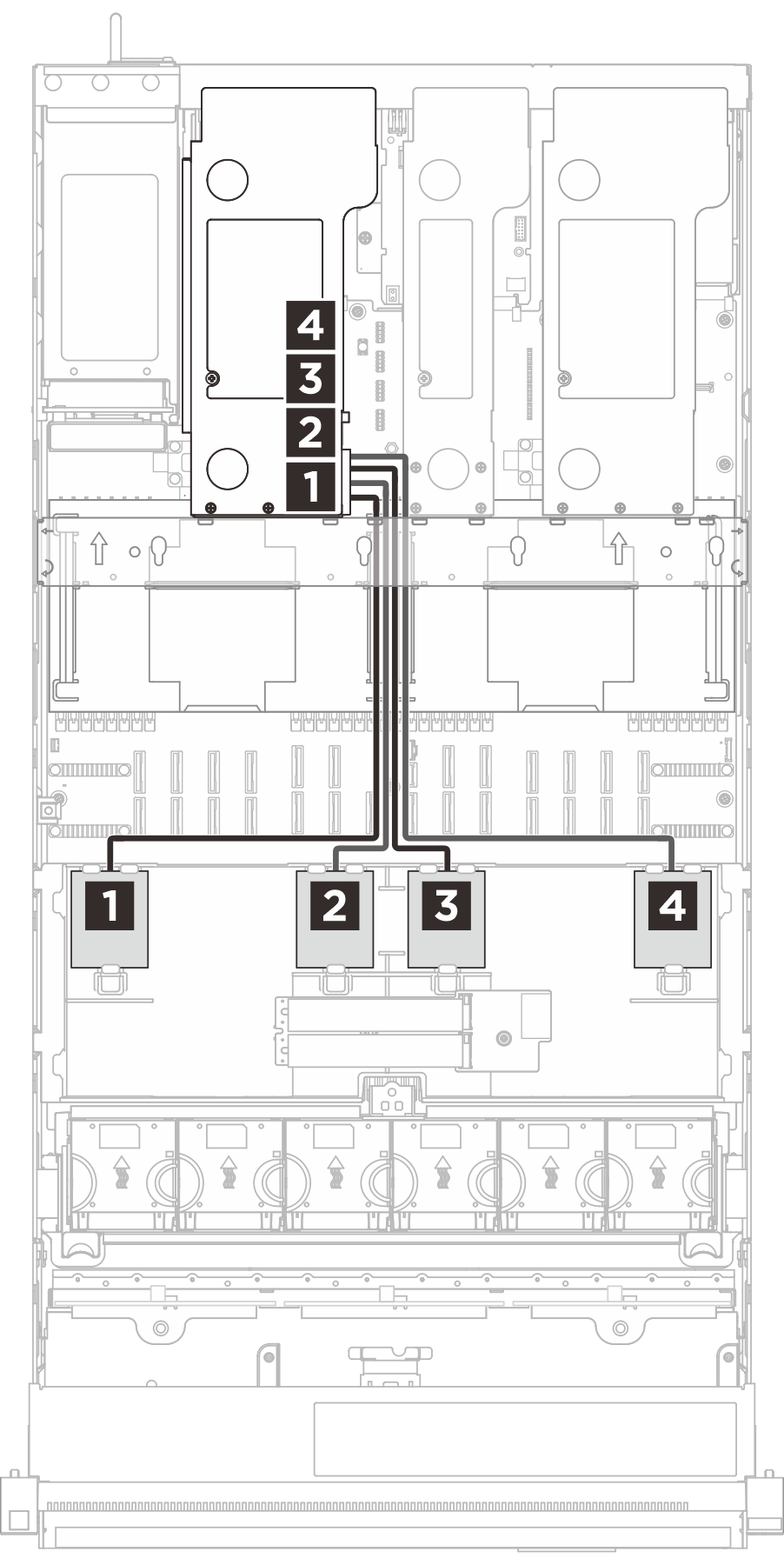

Supercap cable routing to riser 1
КабельОтК

  • Gen 4: 2x4p to 1x9p (680 mm)

  • Gen 3: 1x8p to 1x8p (680 mm)

1 Модуль питания флэш-памяти1 Адаптер RAID на плате-адаптере Riser

  • Gen 4: 2x4p to 1x9p (680 mm)

  • Gen 3: 1x8p to 1x8p (680 mm)

2 Модуль питания флэш-памяти2 Адаптер RAID на плате-адаптере Riser

  • Gen 4: 2x4p to 1x9p (680 mm)

  • Gen 3: 1x8p to 1x8p (680 mm)

3 Модуль питания флэш-памяти3 Адаптер RAID на плате-адаптере Riser

  • Gen 4: 2x4p to 1x9p (680 mm)

  • Gen 3: 1x8p to 1x8p (680 mm)

4 Модуль питания флэш-памяти4 Адаптер RAID на плате-адаптере Riser
