플래시 전원 모듈 케이블 배선
이 섹션의 지침에 따라 RAID 플래시 전원 모듈(슈퍼 캡)의 케이블 배선 방법을 알아보십시오.
주
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
RAID 어댑터의 위치에 따라 다음 표에서 해당 배선 경로를 선택하십시오.

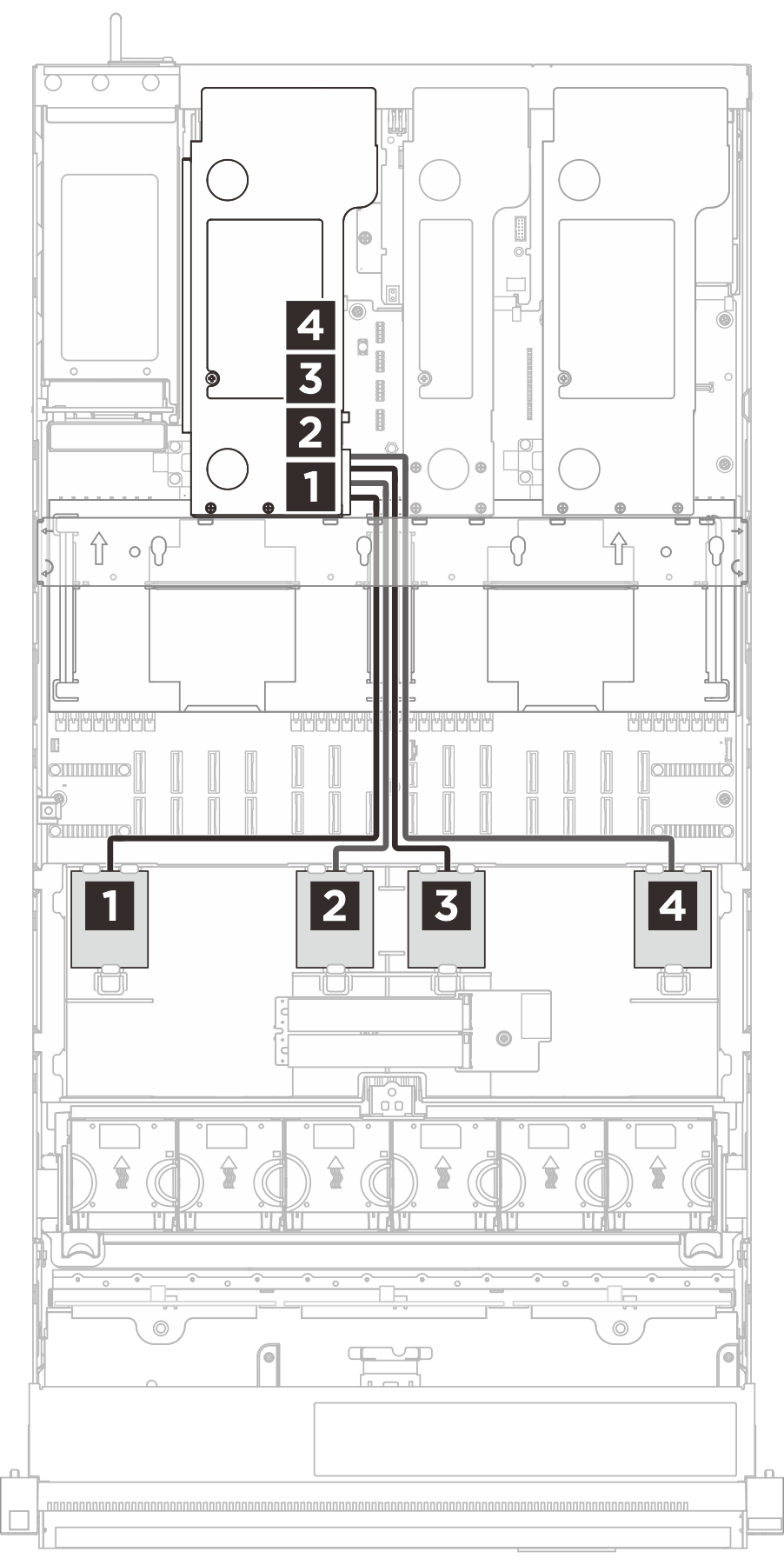

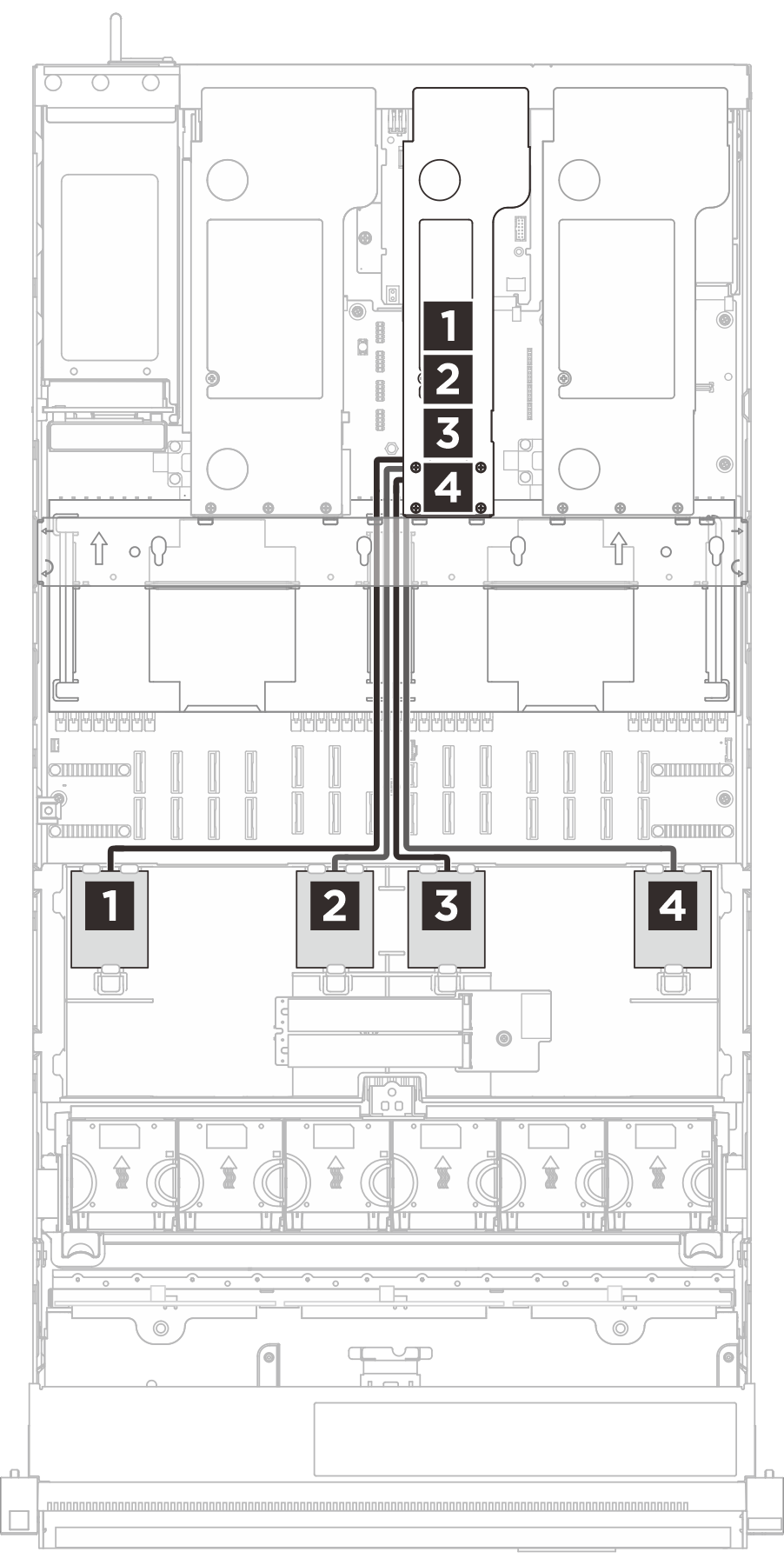

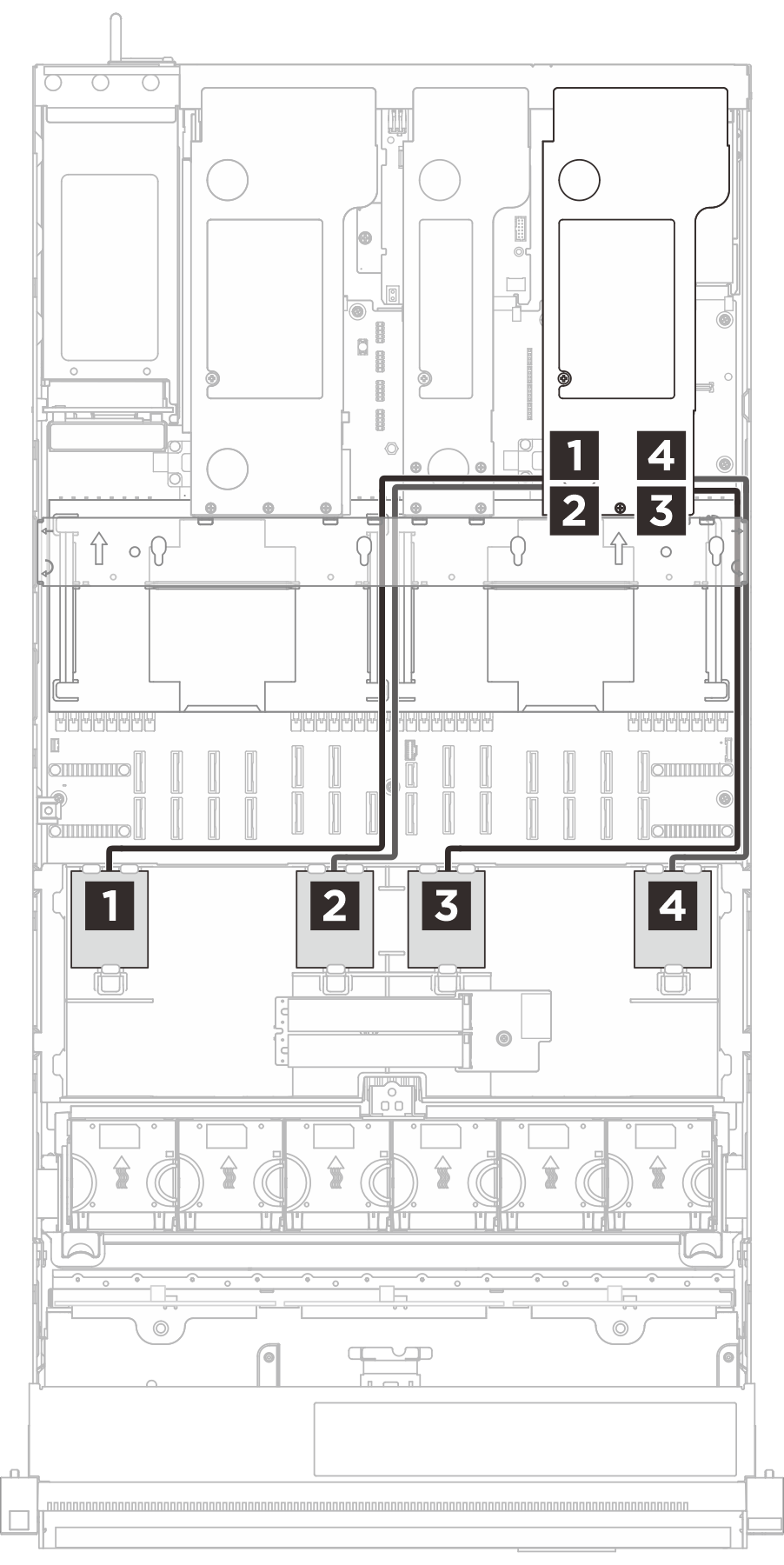

| 라이저 3으로 케이블 배선 | 라이저 2로 케이블 배선 | 라이저 1로 케이블 배선 |
|---|---|---|
 |  |  |
| 케이블 | 에서 | 끝 |
|---|---|---|
| 1 플래시 전원 모듈 | 1 라이저의 RAID 어댑터 |
| 2 플래시 전원 모듈 | 2 라이저의 RAID 어댑터 |
| 3 플래시 전원 모듈 | 3 라이저의 RAID 어댑터 |
| 4 플래시 전원 모듈 | 4 라이저의 RAID 어댑터 |
