快速充电模块线缆布放

按照本节中的说明了解如何为 RAID 快速充电模块（超级电容器）布放线缆。

注

请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

根据 RAID 适配器的位置，从下表中选择相应的线缆布放路径。

线缆布放到转接件 3线缆布放到转接件 2线缆布放到转接件 1

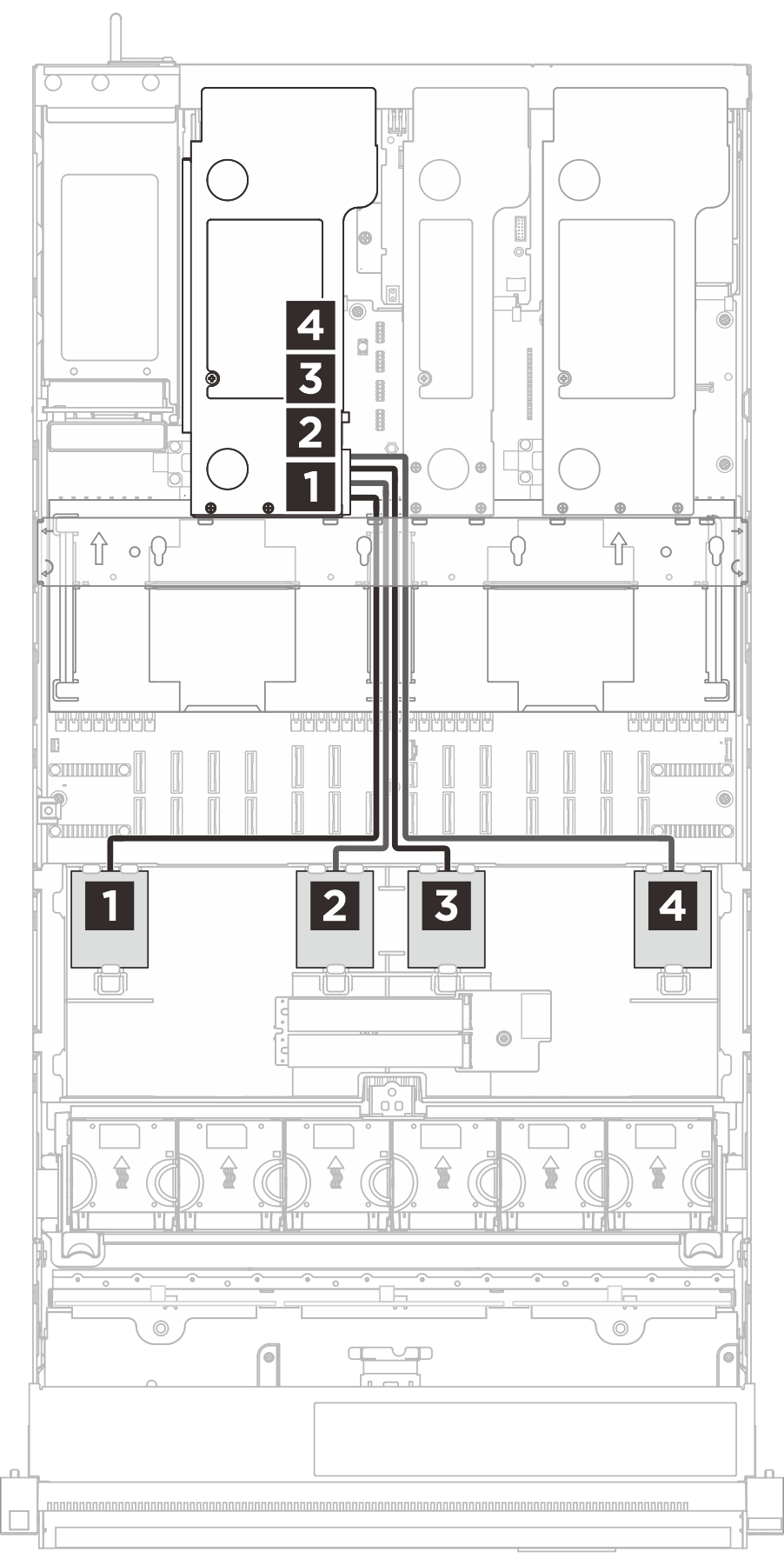

Supercap cable routing to riser 3

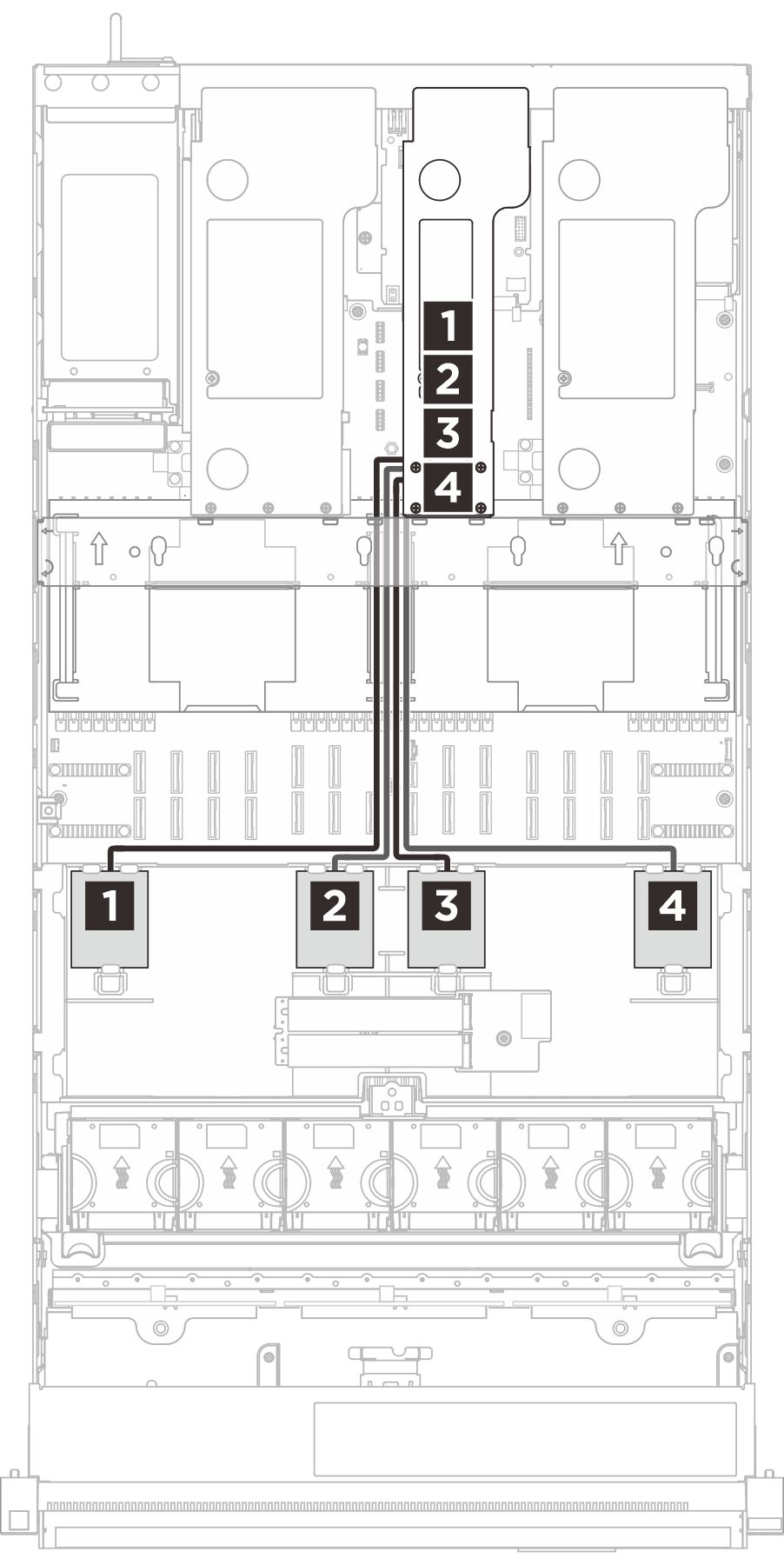

Supercap cable routing to riser 2

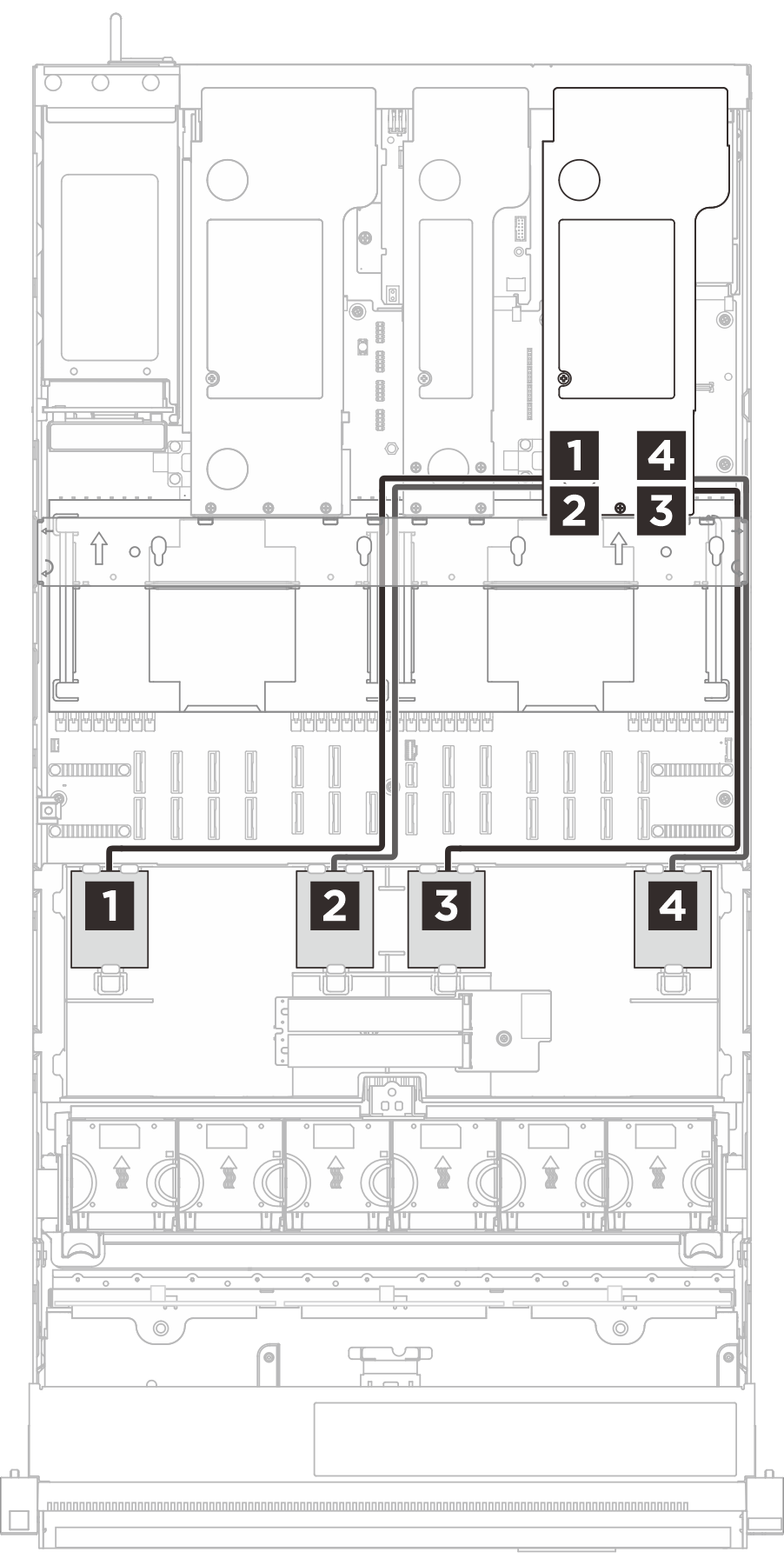

Supercap cable routing to riser 1
线缆从到

  • Gen 4：2x4p to 1x9p (680 mm)

  • Gen 3：1x8p to 1x8p (680 mm)

1 快速充电模块1 转接件上的 RAID 适配器

  • Gen 4：2x4p to 1x9p (680 mm)

  • Gen 3：1x8p to 1x8p (680 mm)

2 快速充电模块2 转接件上的 RAID 适配器

  • Gen 4：2x4p to 1x9p (680 mm)

  • Gen 3：1x8p to 1x8p (680 mm)

3 快速充电模块3 转接件上的 RAID 适配器

  • Gen 4：2x4p to 1x9p (680 mm)

  • Gen 3：1x8p to 1x8p (680 mm)

4 快速充电模块4 转接件上的 RAID 适配器
