Kabelführung für Flash-Stromversorgungsmodul

In diesem Abschnitt erfahren Sie, wie die Kabelführung für RAID-Flash-Stromversorgungsmodule (Kondensator) funktioniert.

Anmerkung

Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

Wählen Sie basierend auf der Position des RAID-Adapters den entsprechenden Kabelführungsplan aus der folgenden Tabelle aus.

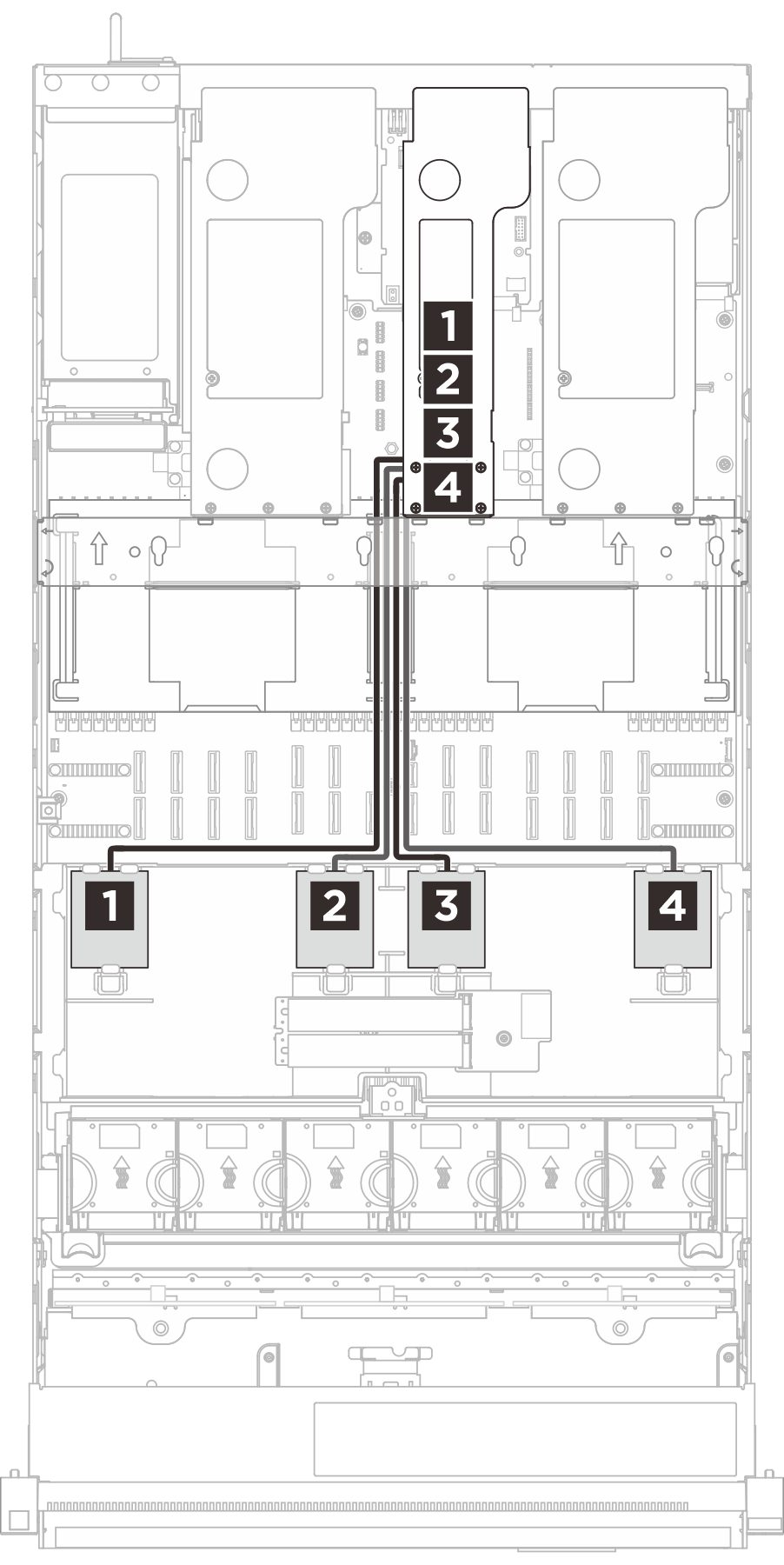

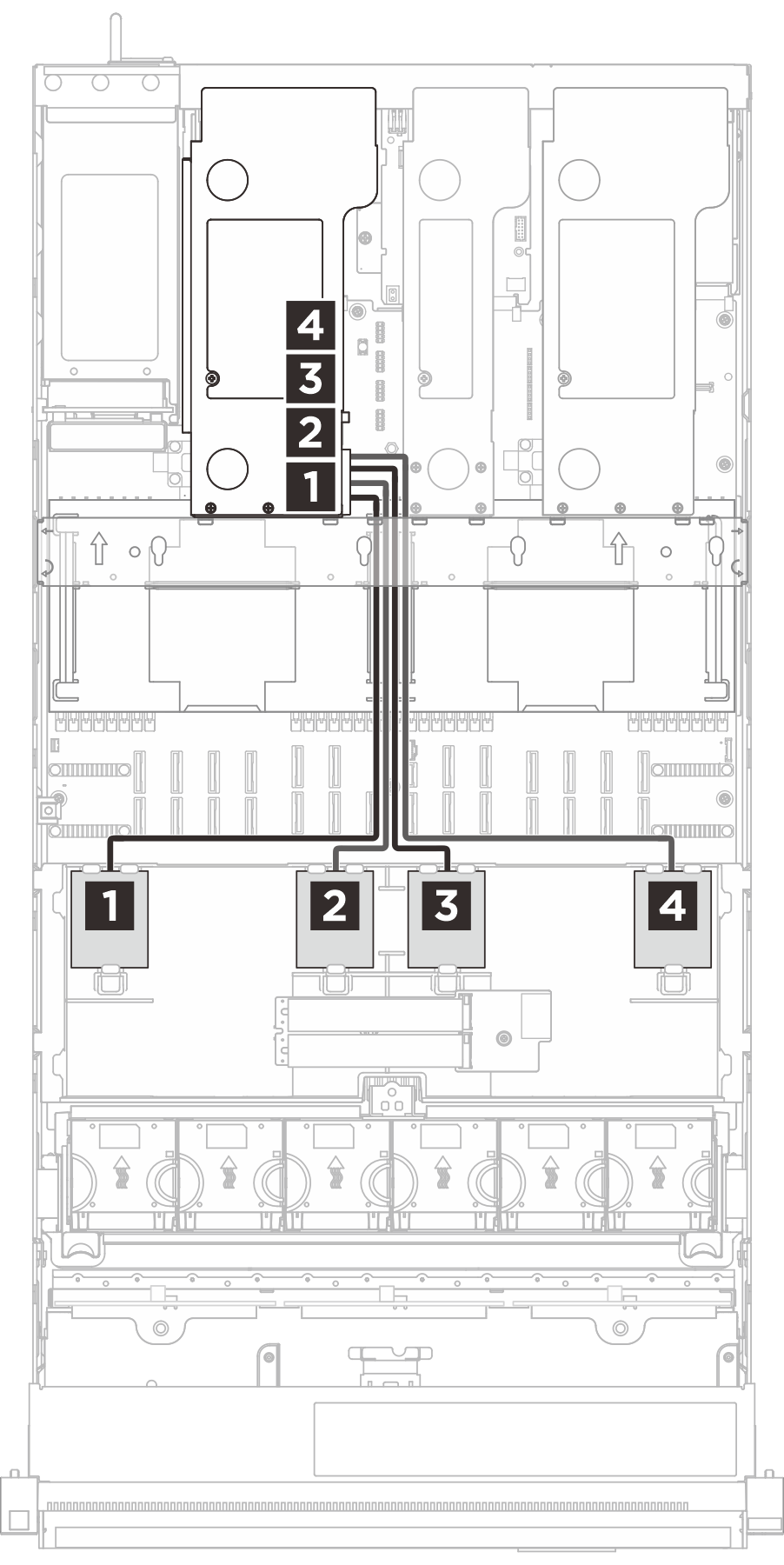

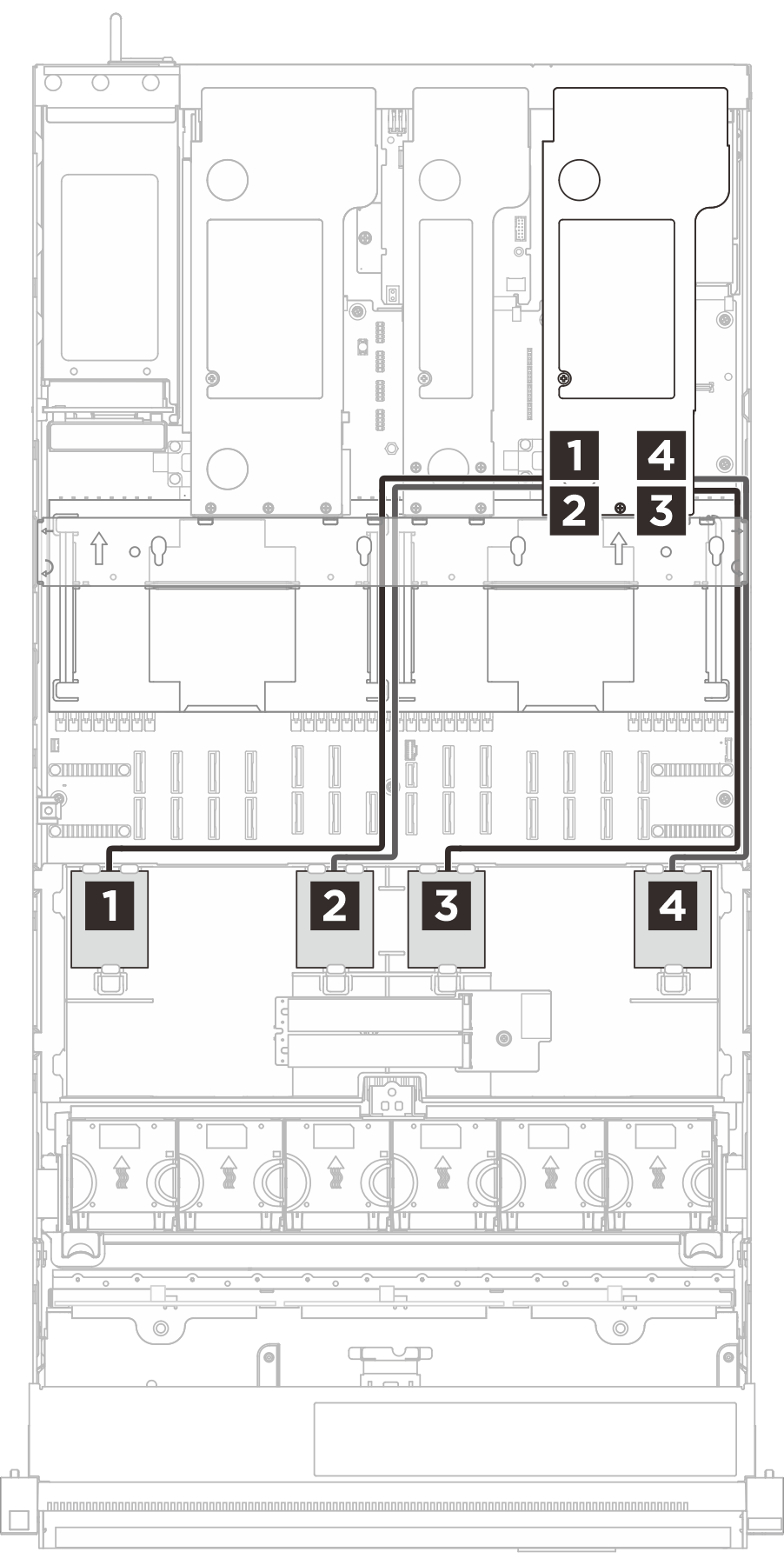

Kabelführung zu Adapterkarte 3	Kabelführung zu Adapterkarte 2	Kabelführung zu Adapterkarte 1

Kabel	Vom	Zu
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`1` Flash-Stromversorgungsmodul	`1` RAID-Adapter auf der Adapterkarte
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`2` Flash-Stromversorgungsmodul	`2` RAID-Adapter auf der Adapterkarte
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`3` Flash-Stromversorgungsmodul	`3` RAID-Adapter auf der Adapterkarte
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`4` Flash-Stromversorgungsmodul	`4` RAID-Adapter auf der Adapterkarte
