Kabelführung der GPU-Karte
In diesem Abschnitt erfahren Sie, wie die Netzkabelführung für die GPU-Adapter mit doppelter Breite funktioniert.
Anmerkung
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

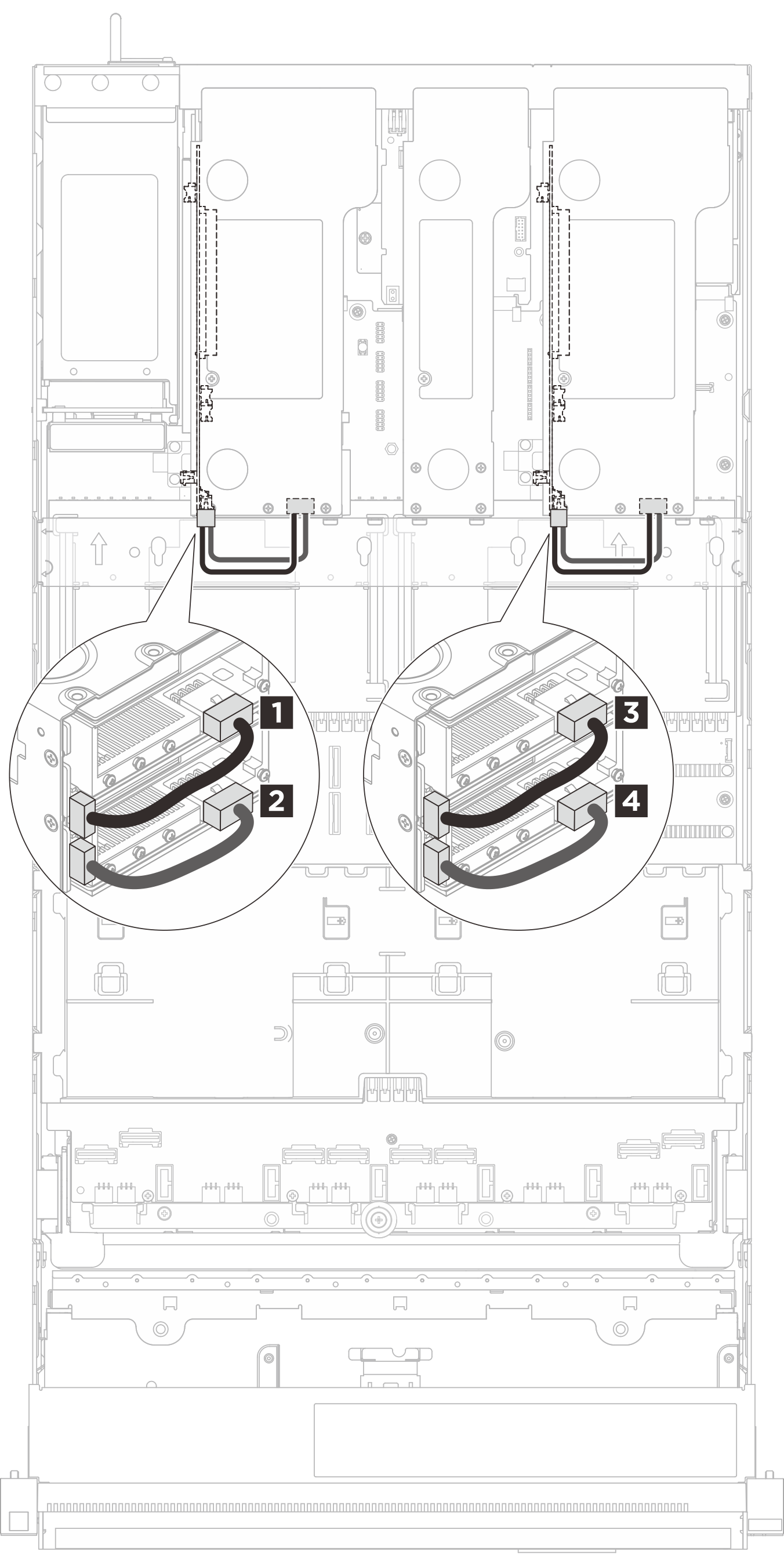

Abbildung 1. Kabelführung für GPUs mit doppelter Breite
| Kabel | Vom | Zu |
|---|---|---|
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 1 GPU-Netzteilanschluss 1 auf Adapterkarte 3 | 1 GPU auf PCIe-Steckplatz 16 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 2 GPU-Netzteilanschluss 2 auf Adapterkarte 3 | 2 GPU auf PCIe-Steckplatz 18 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 3 GPU-Netzteilanschluss 1 auf Adapterkarte 1 | 3 GPU auf PCIe-Steckplatz 4 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 4 GPU-Netzteilanschluss 2 auf Adapterkarte 1 | 4 GPU auf PCIe-Steckplatz 6 |
