Kabelführung der Rückwandplatine für 2,5‑Zoll-Laufwerke
Verwenden Sie diesen Abschnitt, um die Kabelführung für die Rückwandplatine für 2,5‑Zoll‑Laufwerke zu verstehen.
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.
Nummerierung der Rückwandplatine

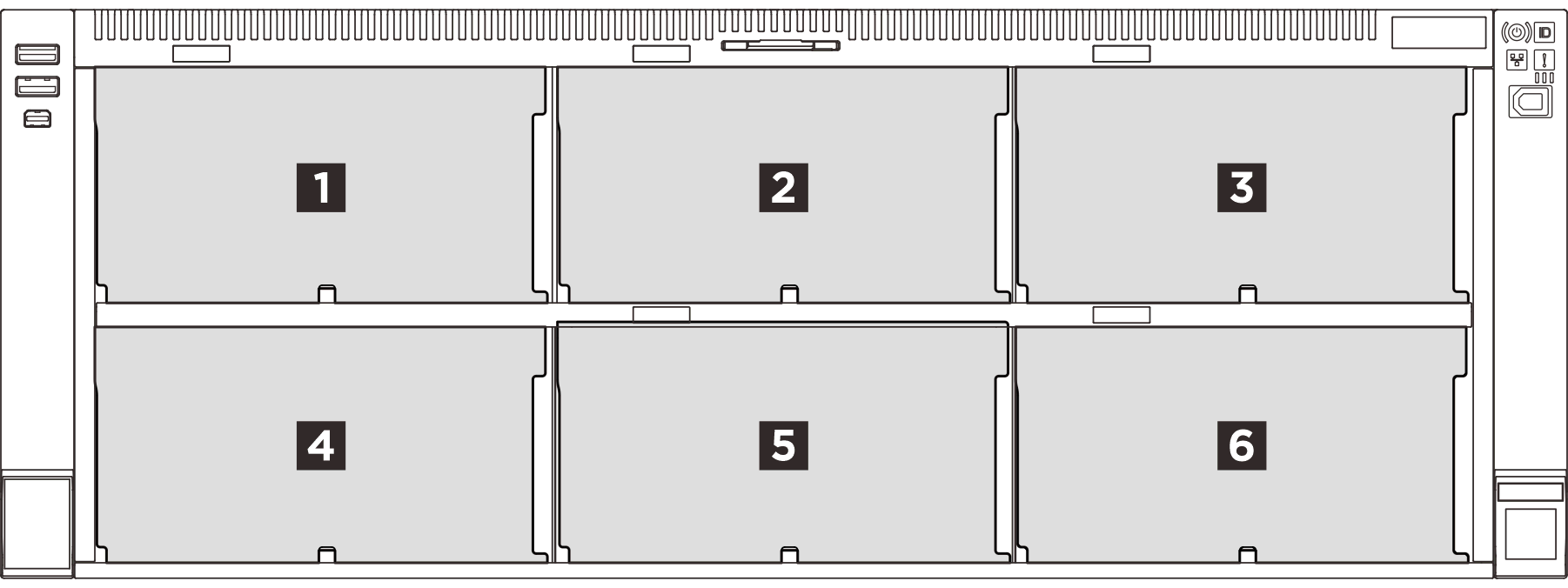

| Rückwandplatine für Laufwerke | Laufwerkposition | Unterstützte Rückwandplatinen für Laufwerke | Unterstützte Laufwerke |
|---|---|---|---|
| 1 Rückwandplatine 1 | 0 bis 7 |
|
|
| 2 Rückwandplatine 2 | 8 bis 15 | ||
| 3 Rückwandplatine 3 | 16 bis 23 | ||
| 4 Rückwandplatine 4 | 24 bis 31 |
|
|
| 5 Rückwandplatine 5 | 32 bis 39 | ||
| 6 Rückwandplatine 6 | 40 bis 47 |
Die AnyBay-Rückwandplatine unterstützt derzeit nur NVMe-Laufwerke. Die Unterstützung für SAS/SATA-Laufwerke oder NVMe + SAS/SATA-Laufwerke wird per Firmware-Update im 4. Quartal 2025 aktiviert.
| Installationsreihenfolge | Rückwandplatinentyp | Priorität der Rückwandplatinenpositionierung |
|---|---|---|
| 1 | Rückwandplatine mit 8 Positionen für 2,5‑Zoll-AnyBay-Laufwerke | 1, 3, 2 |
| 2 | Rückwandplatine mit 8 Positionen für 2,5-Zoll-SAS/SATA-Laufwerke | 1, 2, 3, 4, 5, 6 |
1 Rückwandplatine: 1 x SAS/SATA-Rückwandplatine oder 1 x AnyBay-Rückwandplatine
2 Rückwandplatinen: 2 x SAS/SATA-Rückwandplatinen, 2 x AnyBay-Rückwandplatinen oder eine Kombination aus beidem
3 Rückwandplatinen: 3 x SAS/SATA-Rückwandplatinen, 3 x AnyBay-Rückwandplatinen oder Kombinationen aus beiden
6 Rückwandplatinen: 6 x SAS/SATA-Rückwandplatinen oder Kombinationen aus beiden
Es werden maximal 3 AnyBay-Rückwandplatinen unterstützt.
Netzkabelführung
 |
| Kabel | Von (Rückwandplatine) | Zu (Systemplatinenbaugruppe) |
|---|---|---|

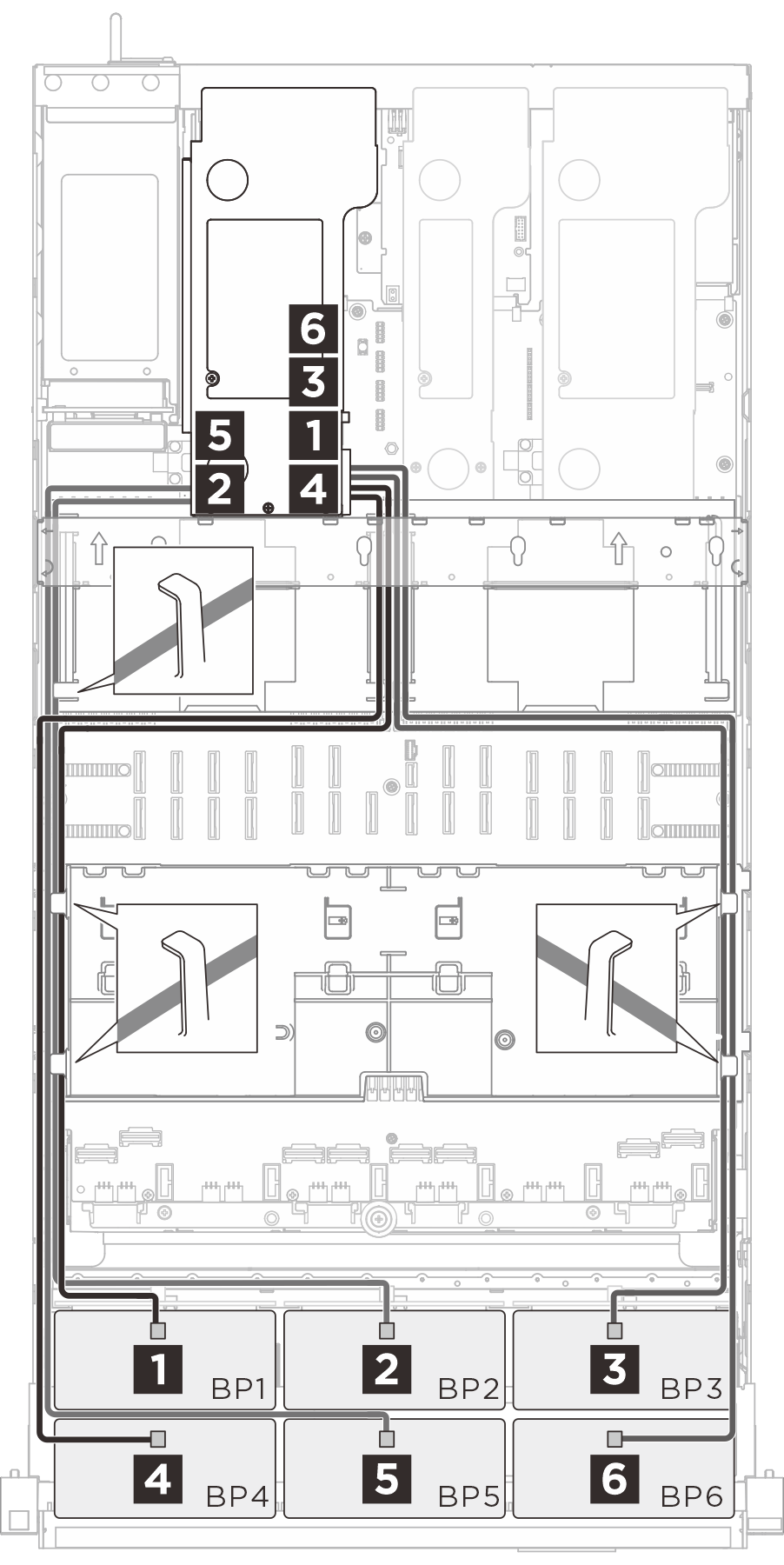

| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP 3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP 5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP 8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 4 BP 4: PWR | 4 BP 1 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 5 BP 5: PWR | 5 BP 6 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 6 BP 6: PWR | 6 BP 9 PWR |
NVMe-Kabelführung
| BP1 NVMe-Kabelführung | BP 2 NVMe-Kabelführung | BP 3 NVMe-Kabelführung |
|---|---|---|
 |  |  |
| Kabel | Von (Rückwandplatine) | Zu (Systemplatinenbaugruppe) |
|---|---|---|

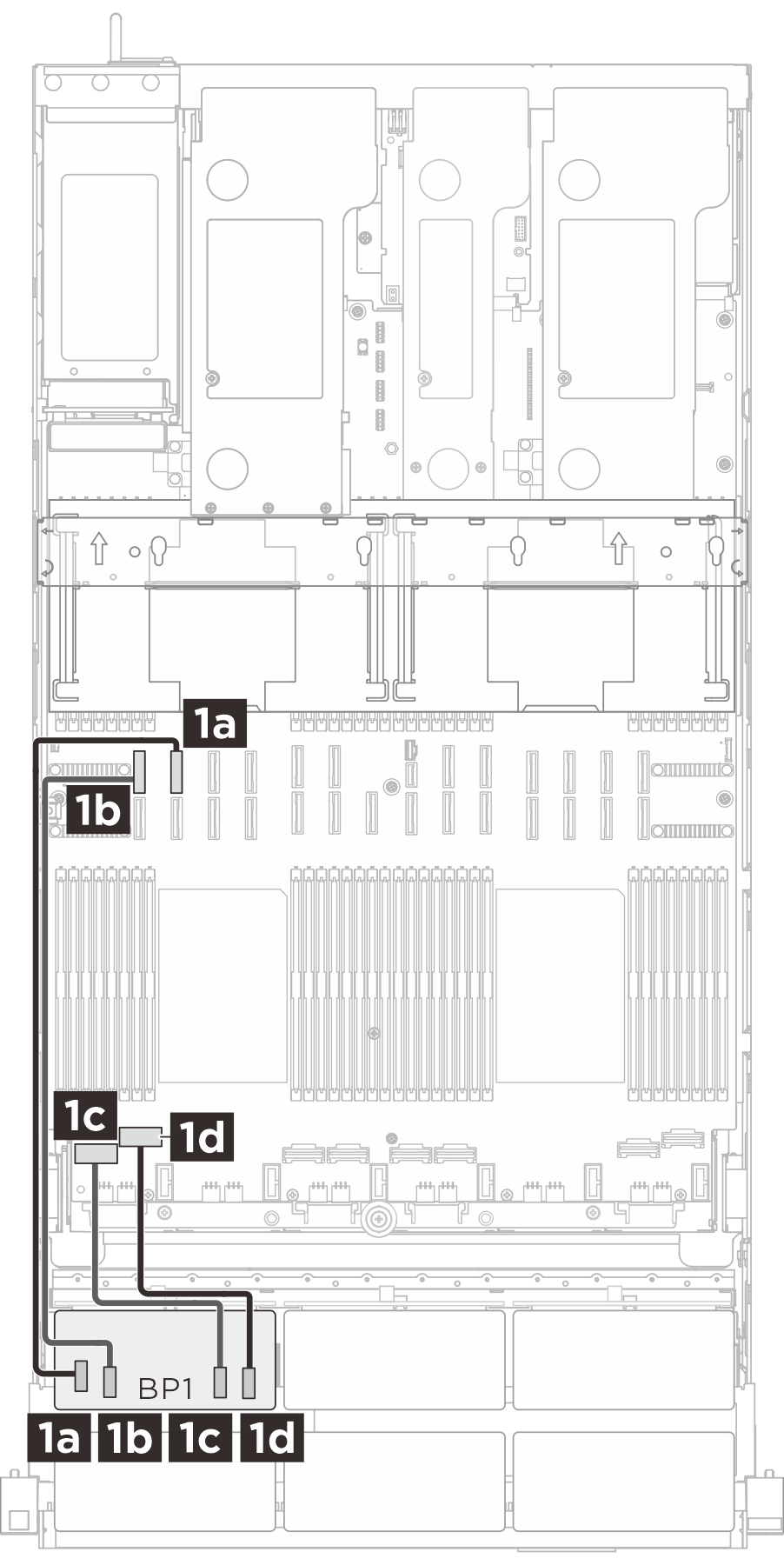

| MCIO x8 to MCIO x8 (520 mm) | 1a BP 1: NVMe 0-1 | 1a NVMe 10 |
| MCIO x8 to MCIO x8 (520 mm) | 1b BP 1: NVMe 2-3 | 1b NVMe 9 |
| Swift x8 to MCIO x8 (230 mm) | 1c BP 1: NVMe 4-5 | 1c NVMe 1 |
| Swift x8 to MCIO x8 (230 mm) | 1d BP 1: NVMe 6-7 | 1d NVMe 2 |

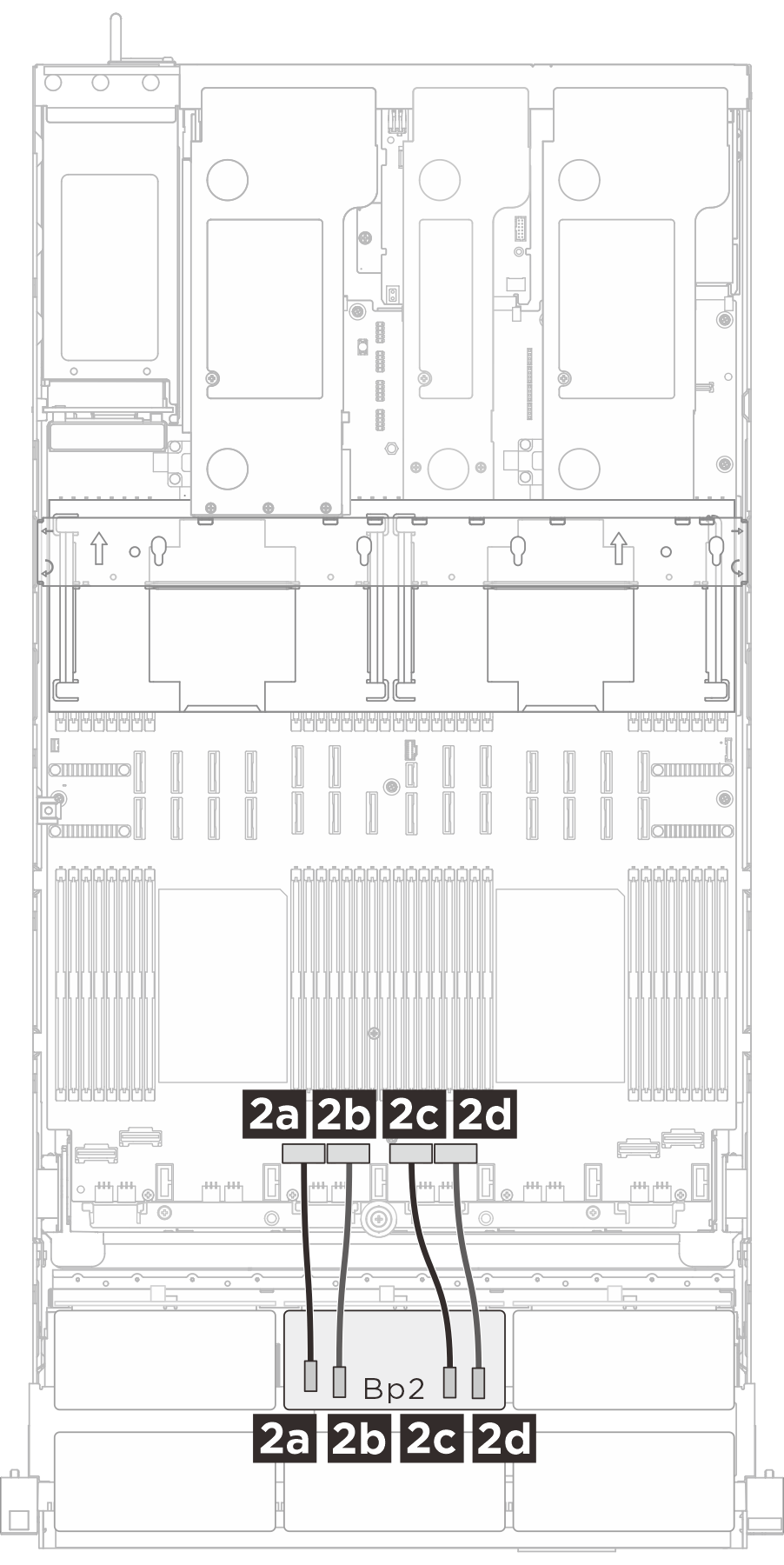

| Swift x8 to MCIO x8 (230 mm) | 2a BP 2: NVMe 0-1 | 2a NVMe 3 |
| Swift x8 to MCIO x8 (230 mm) | 2b BP 2: NVMe 2-3 | 2b NVMe 4 |
| Swift x8 to MCIO x8 (230 mm) | 2c BP 2: NVMe 4-5 | 2c NVMe 5 |
| Swift x8 to MCIO x8 (230 mm) | 2d BP 2: NVMe 6-7 | 2d NVMe 6 |

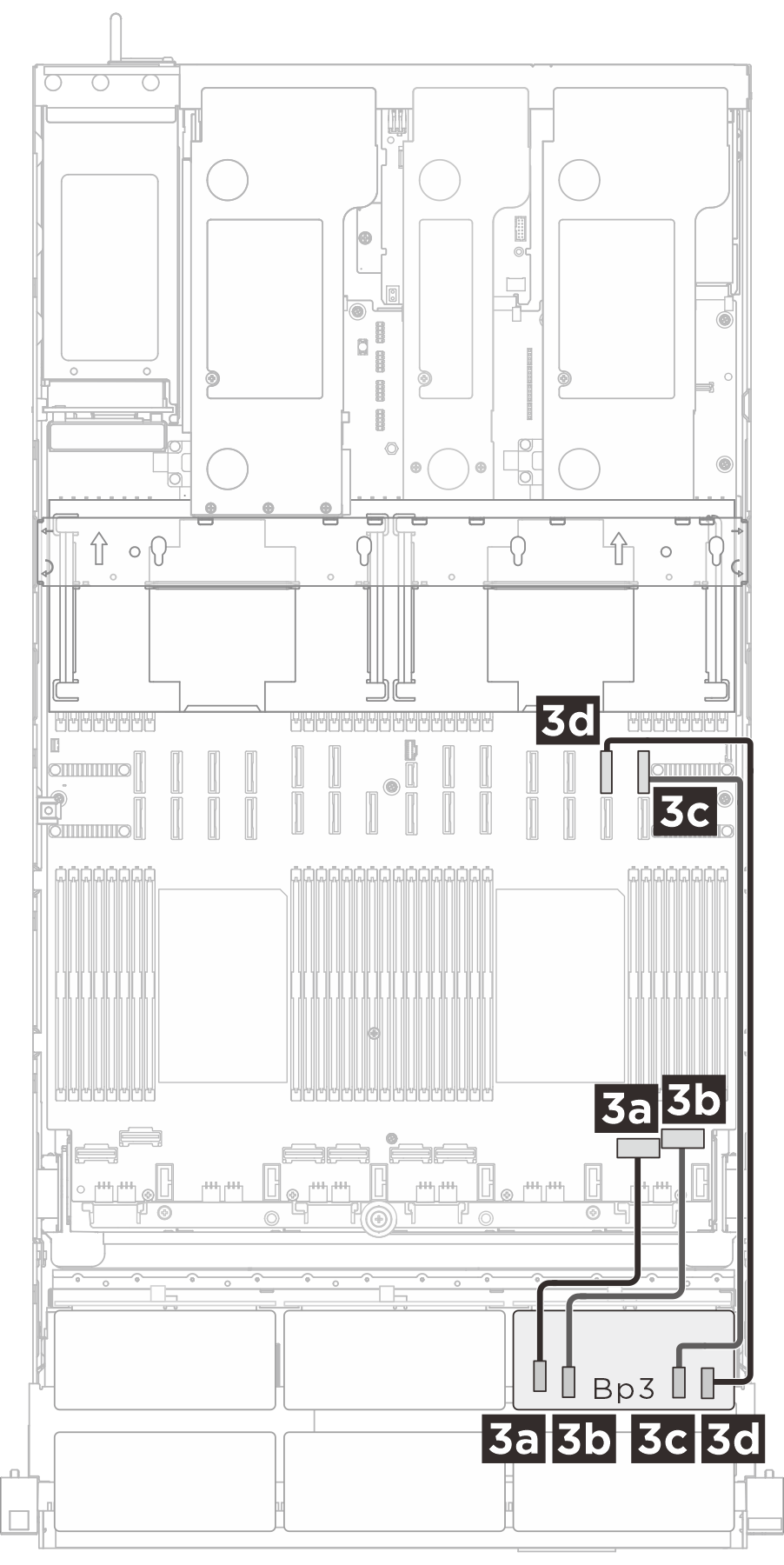

| Swift x8 to MCIO x8 (230 mm) | 3a BP 3: NVMe 0-1 | 3a NVMe 7 |
| Swift x8 to MCIO x8 (230 mm) | 3b BP 3: NVMe 2-3 | 3b NVMe 8 |
| MCIO x8 to MCIO x8 (520 mm) | 3c BP 3: NVMe 4-5 | 3c NVMe 12 |
| MCIO x8 to MCIO x8 (520 mm) | 3d BP 3: NVMe 6-7 | 3d NVMe 11 |
SAS/SATA-Kabelführung
Gen 4 RAID/HBA-Adapter: 545-8i/940-8i/940-16i/440-16i
Wenn der RAID 940-8i oder RAID 940-16i Adapter für den Tri-Modus (oder Trimode) installiert ist, unterstützt eine AnyBay-Rückwandplatine auch NVMe U.3-Laufwerke gleichzeitig mit SAS- und SATA-Laufwerken. Die Verkabelung des Controllers zu den Rückwandplatinen ist die gleiche wie bei SAS/SATA-Laufwerken, und die NVMe-Laufwerke sind über eine PCIe x1-Verbindung mit dem Controller verbunden.
1 x Rückwandplatine: 1 x RAID/HBA 8i
2 x Rückwandplatinen: 1 x RAID/HBA 16i
3 x Rückwandplatinen: 1 x RAID/HBA 8i + 1 x RAID/HBA 16i
6 x Rückwandplatinen: 3 x RAID/HBA 16i
Je nach Konfiguration werden die RAID/HBA-Adapter an unterschiedlichen Adapterkarten installiert. Wählen Sie je nach Position des RAID/HBA-Adapters den entsprechenden Kabelführungsplan aus der folgenden Tabelle aus.

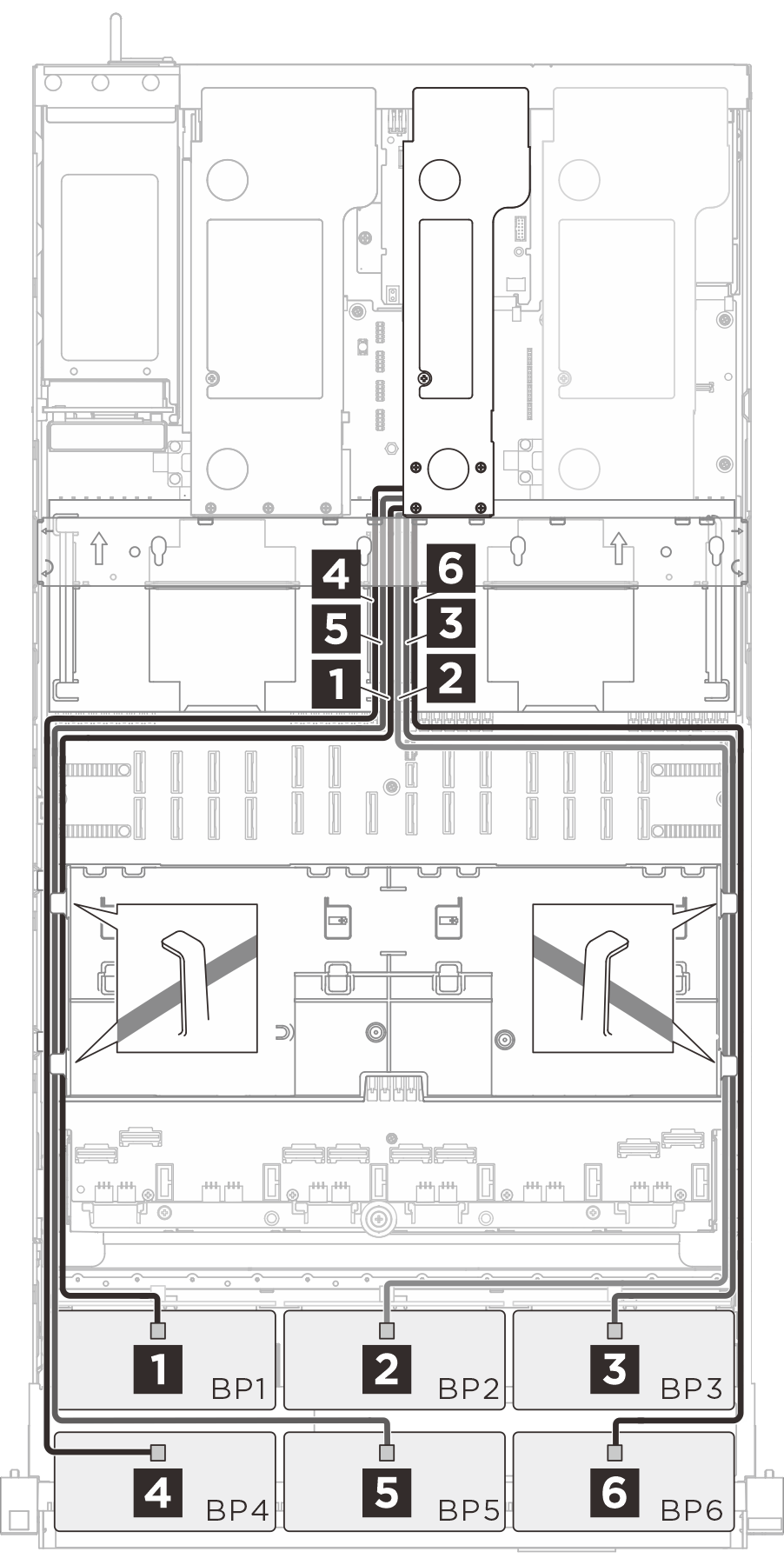

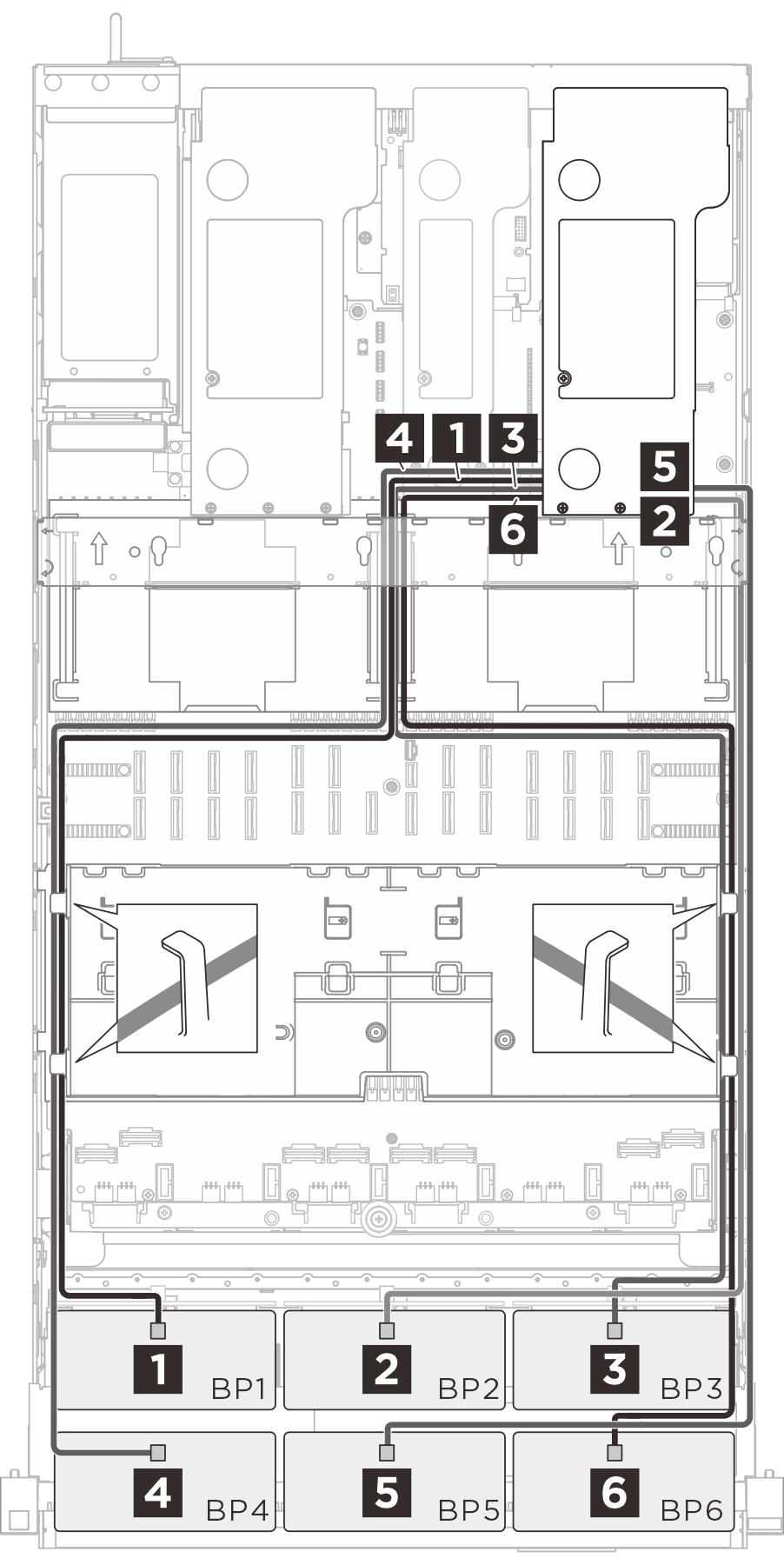

| Kabelführung zu Adapterkarte 3 | Kabelführung zu Adapterkarte 2 | Kabelführung zu Adapterkarte 1 |
|---|---|---|
 |  |  |
| Kabel | Von (Rückwandplatine) | Zu (RAID/HBA-Adapter) |
|---|---|---|

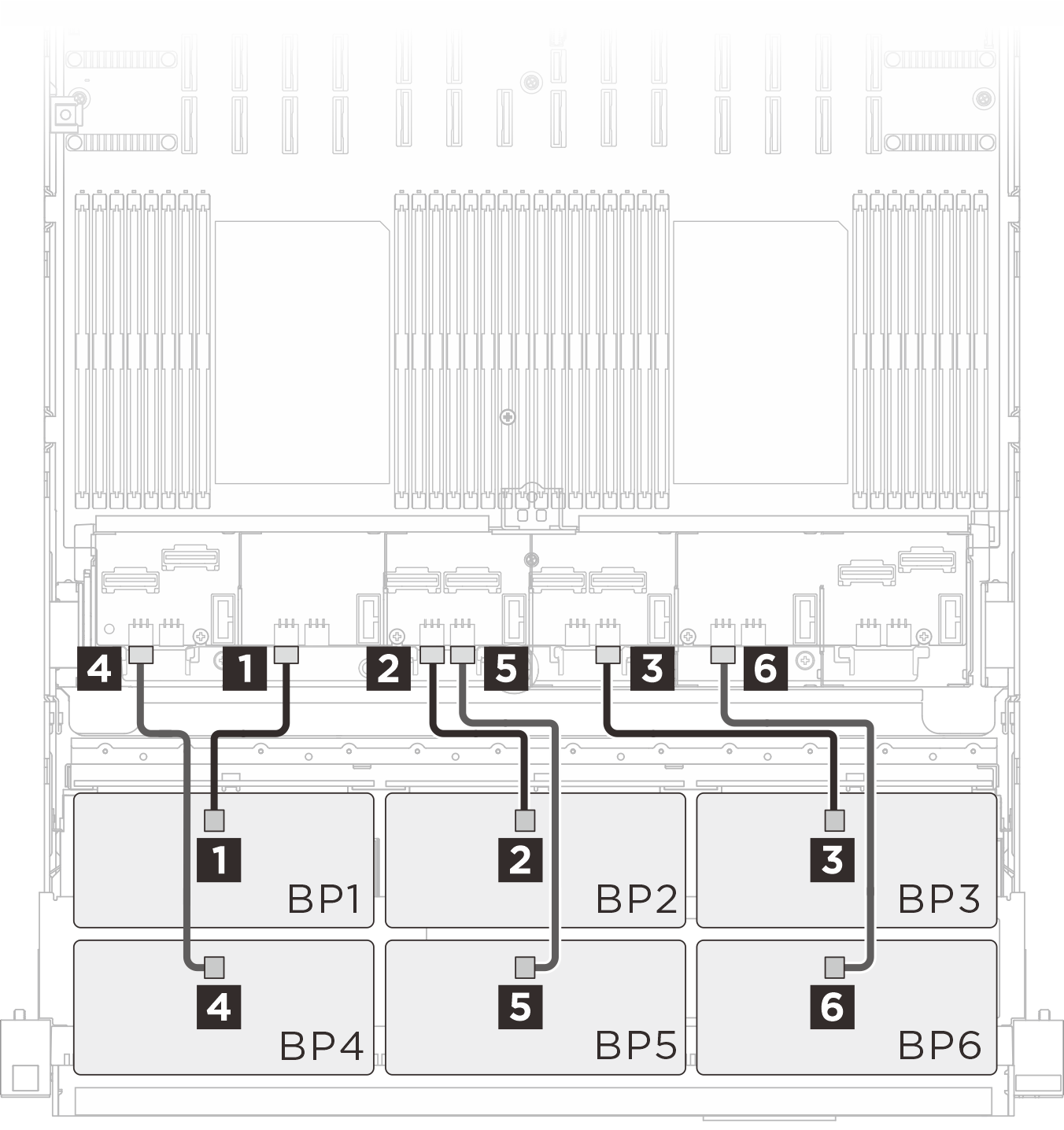

| SlimSAS x8 to SlimSAS x8 (1020 mm) | 1 BP 1: SAS | 1 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 2 BP 2: SAS | 2 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 3 BP 3: SAS | 3 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 4 BP 4: SAS | 4 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 5 BP 5: SAS | 5 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 6 BP 6: SAS | 6 RAID/HBA 8i/16i |
