Kabelführung für den Schalter gegen unbefugten Zugriff
In diesem Abschnitt erfahren Sie, wie die Kabelführung für den Schalter gegen unbefugten Zugriff funktioniert.
Anmerkung
Führen Sie beim Verlegen des Kabels für den Schalter gegen unbefugten Zugriff das Kabel wie in der Abbildung dargestellt durch die Kabelklemme an der Luftführung. Stellen Sie sicher, dass das Kabel den VR-Bereich (gekennzeichnet mit gestrichelten Linien) auf der Systemplatinenbaugruppe nicht berührt und sich nicht mit anderen Hochgeschwindigkeitssignalkabeln verheddert.

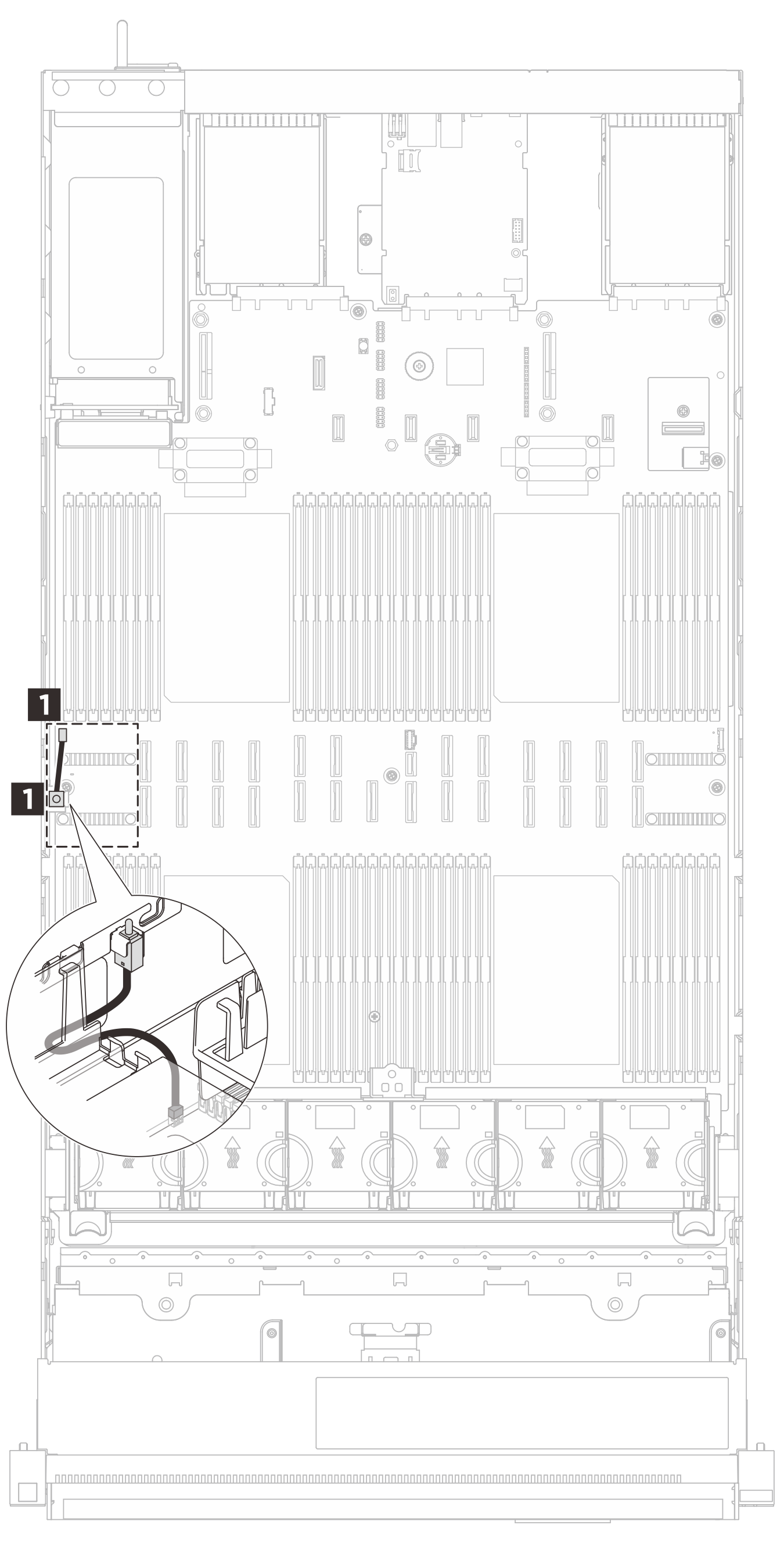

Abbildung 1. Kabelführung für den Schalter gegen unbefugten Zugriff
| Kabel | Vom | Zu |
|---|---|---|
| 1x3p to Push switch (250 mm) | 1 Schalter gegen unbefugten Zugriff | 1 Anschluss für Schalter gegen unbefugten Zugriff |
