Kabelführung für Stromversorgungsplatine
In diesem Abschnitt erfahren Sie, wie die Kabelführung für die Stromversorgungsplatine funktioniert.
Anmerkung
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

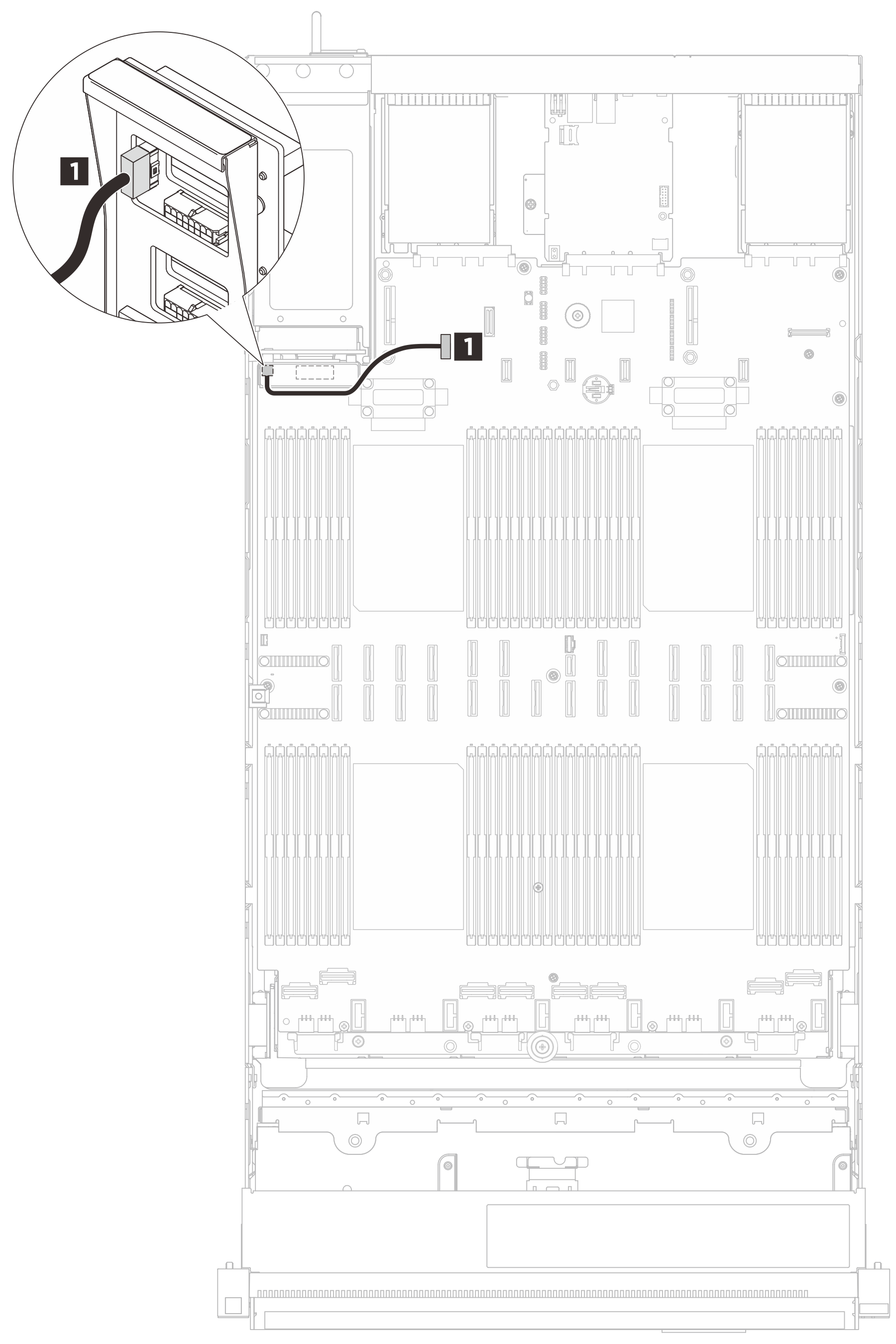

Abbildung 1. Kabelführung für die Stromversorgungsplatine
| Kabel | Vom | Zu |
|---|---|---|
| 2x15p ST to 2x15p (210 mm) | 1 PDB-Seitenbandanschluss | 1PDB-Seitenbandnetzteilanschluss |
