Kabelführung für PCIe-Adapterkarte 3
In diesem Abschnitt erfahren Sie, wie die Kabelführung für PCIe-Adapterkarte 3 funktioniert.
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.
Kabelführung für PCIe-Adapterkarte 3 Gen5 mit sechs Steckplätzen

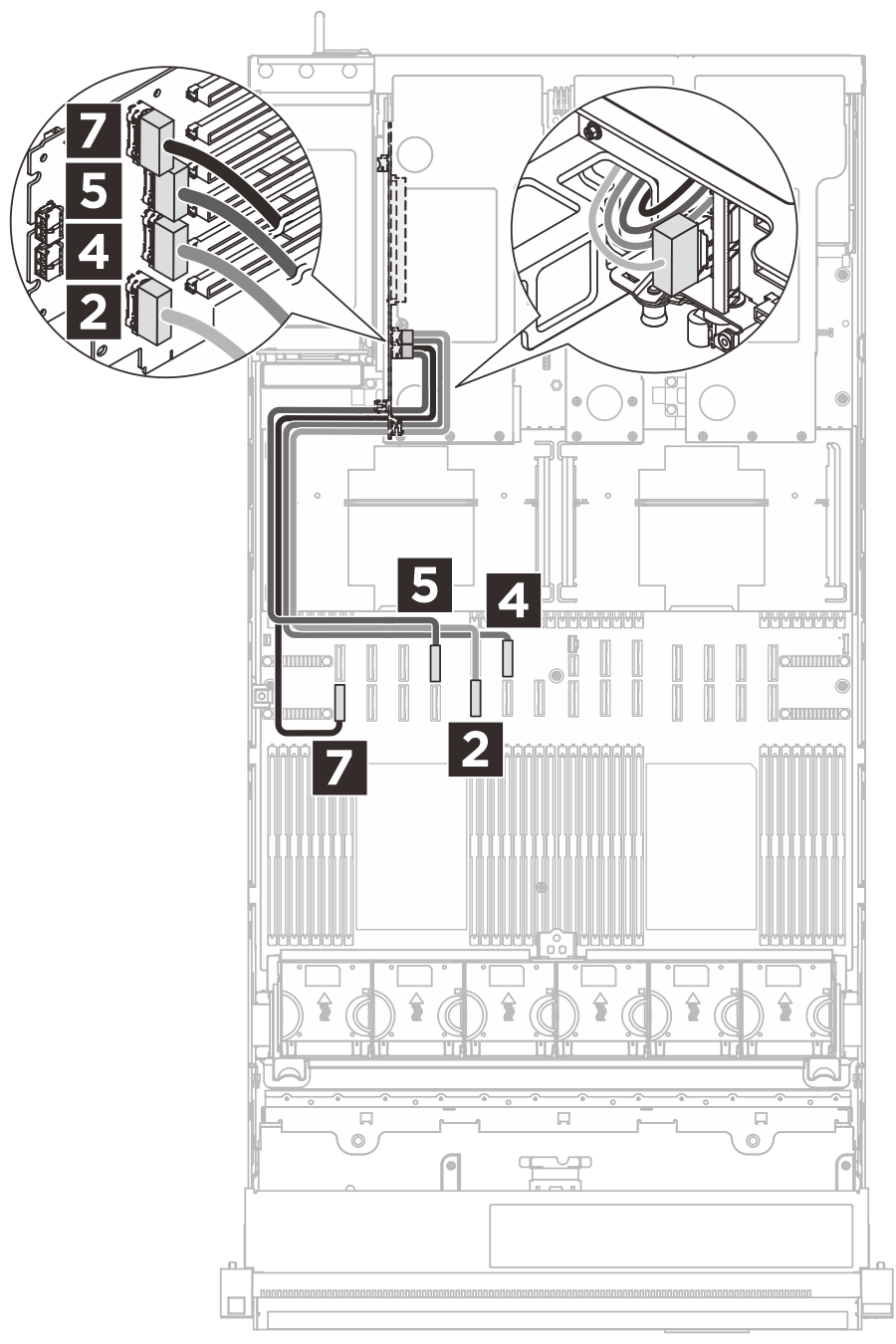

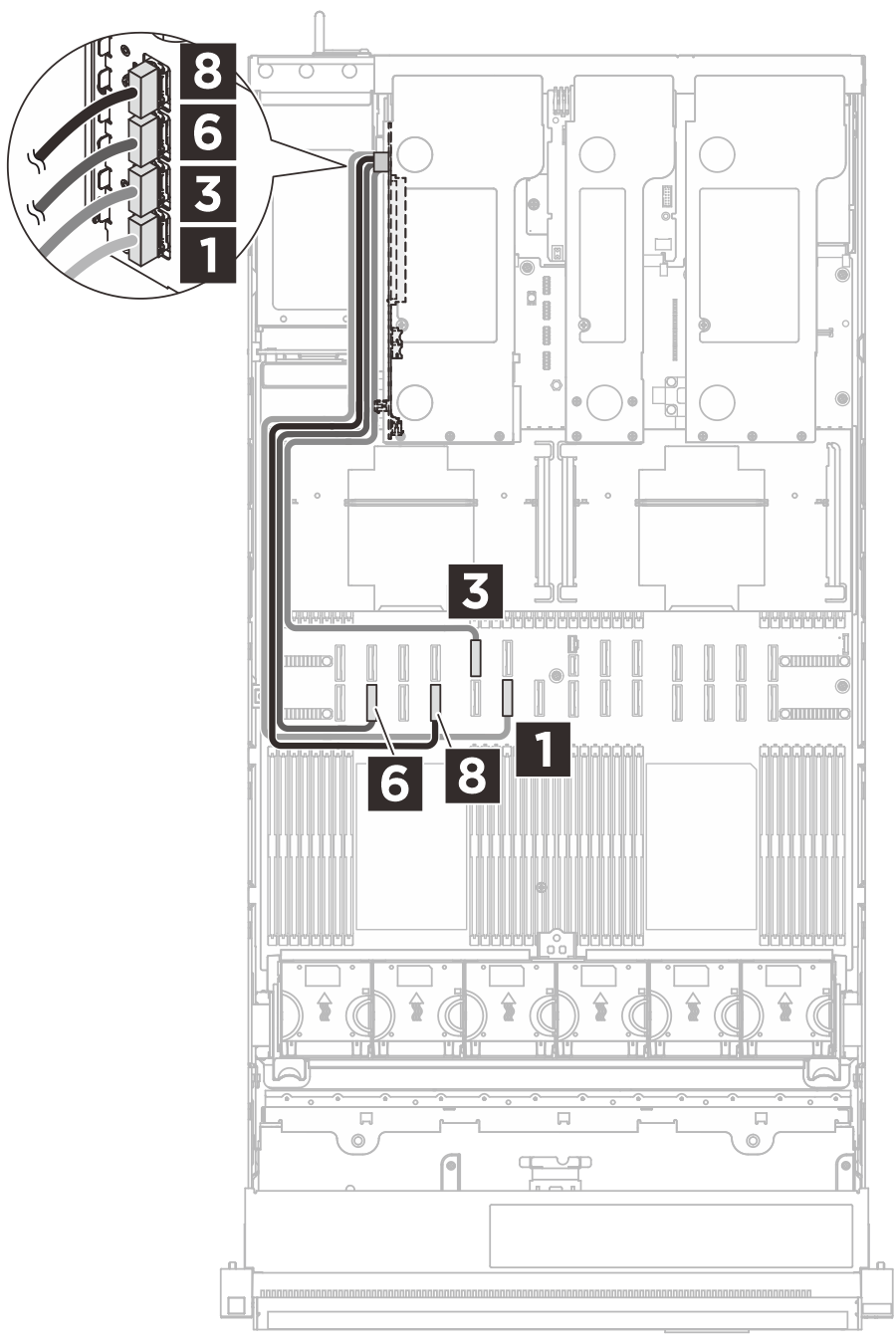

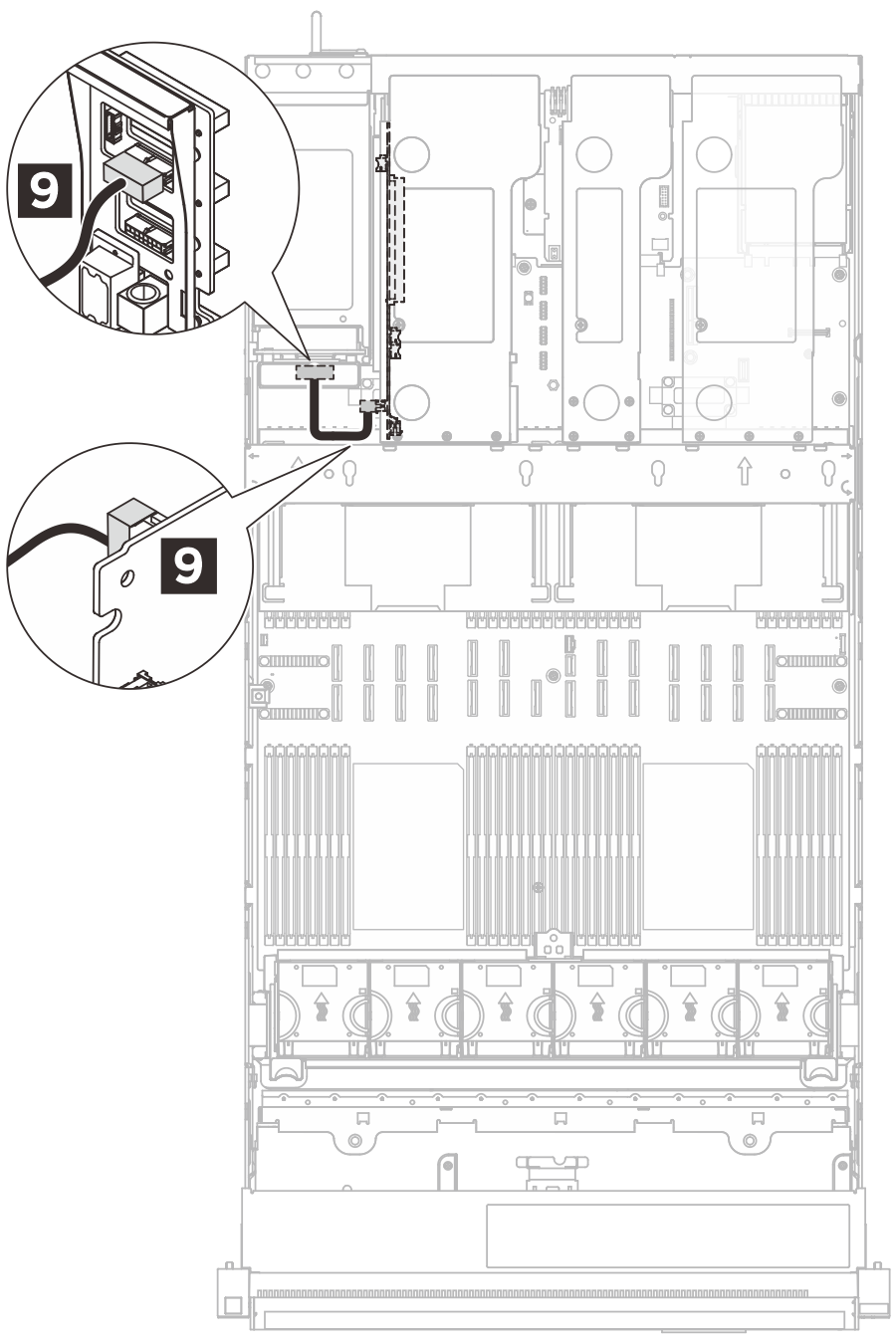

In der folgenden Abbildung wird die Kabelführung für PCIe-Adapterkarte 3 Gen5 mit sechs Steckplätzen dargestellt.
 |  |  |
| Kabel | Von (Adapterkarte) | Zu (Systemplatinenbaugruppe) |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15* |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16* |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Netzteilanschluss | 9 PDB: Netzteilanschluss Adapterkarte 3 |
*Die Anschlüsse P15 und P16 an der Systemplatinenbaugruppe sind bei Servermodellen mit E3.S-Positionen für den Anschluss der E3.S-Rückwandplatine vorgesehen. PCIe-Steckplatz 18 auf der Adapterkarte ist bei Servermodellen mit E3.S-Positionen nicht verfügbar.
Kabelführung für die PCIe Gen5 Adapterkarte 3 mit sechs Steckplätzen (mit Flüssigkeitskühlungsmodul)
Die folgende Abbildung zeigt die Kabelführung für die PCIe Gen5 Adapterkarte 3 mit sechs Steckplätzen in einem Server mit installiertem Processor Neptune® Core Module (Flüssigkeitskühlmodul).
 |  | |
| Kabel | Von (Adapterkarte) | Zu (Systemplatinenbaugruppe) |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16* |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Netzteilanschluss | 9 PDB: Netzteilanschluss Adapterkarte 3 |
*Der Anschluss P16 auf der Systemplatinenbaugruppe ist bei Servermodellen mit E3.S-Positionen für den Anschluss der E3.S-Rückwandplatine vorgesehen. PCIe-Steckplatz 17 auf der Adapterkarte ist bei Servermodellen mit E3.S-Positionen nicht verfügbar.
Kabelführung für PCIe-Adapterkarte 3 Gen4 mit zwei Steckplätzen

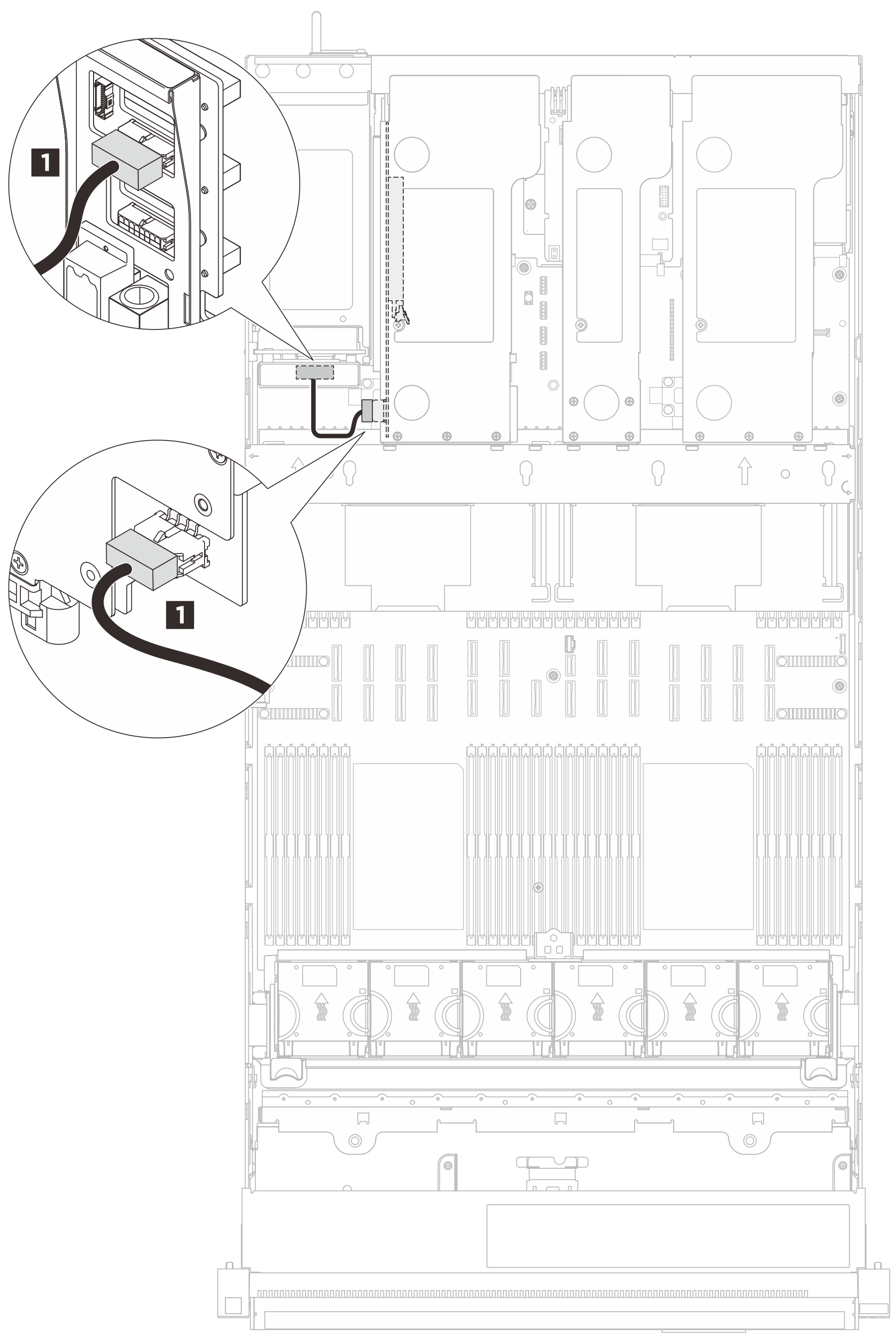

In der folgenden Abbildung wird die Kabelführung für PCIe-Adapterkarte 3 Gen4 mit zwei Steckplätzen dargestellt.
| Kabel | Vom | Zu |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 Netzteilanschluss: Adapterkarte | 1 PDB: Netzteilanschluss für Adapterkarte 3 |
