Instradamento dei cavi della scheda verticale PCIe 3
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per la scheda verticale PCIe 3.
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.
Instradamento dei cavi della scheda verticale PCIe 3 Gen5 a sei slot

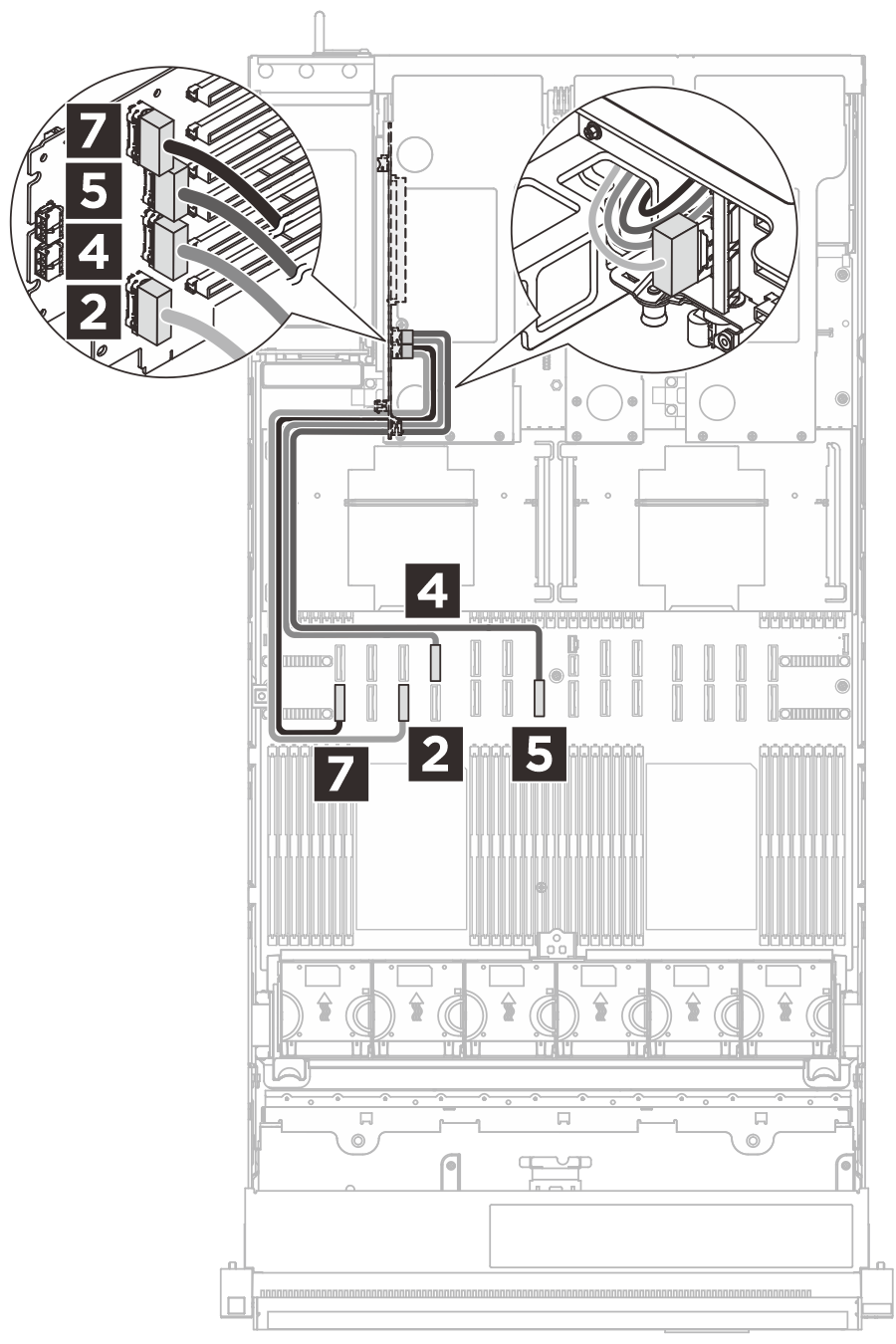

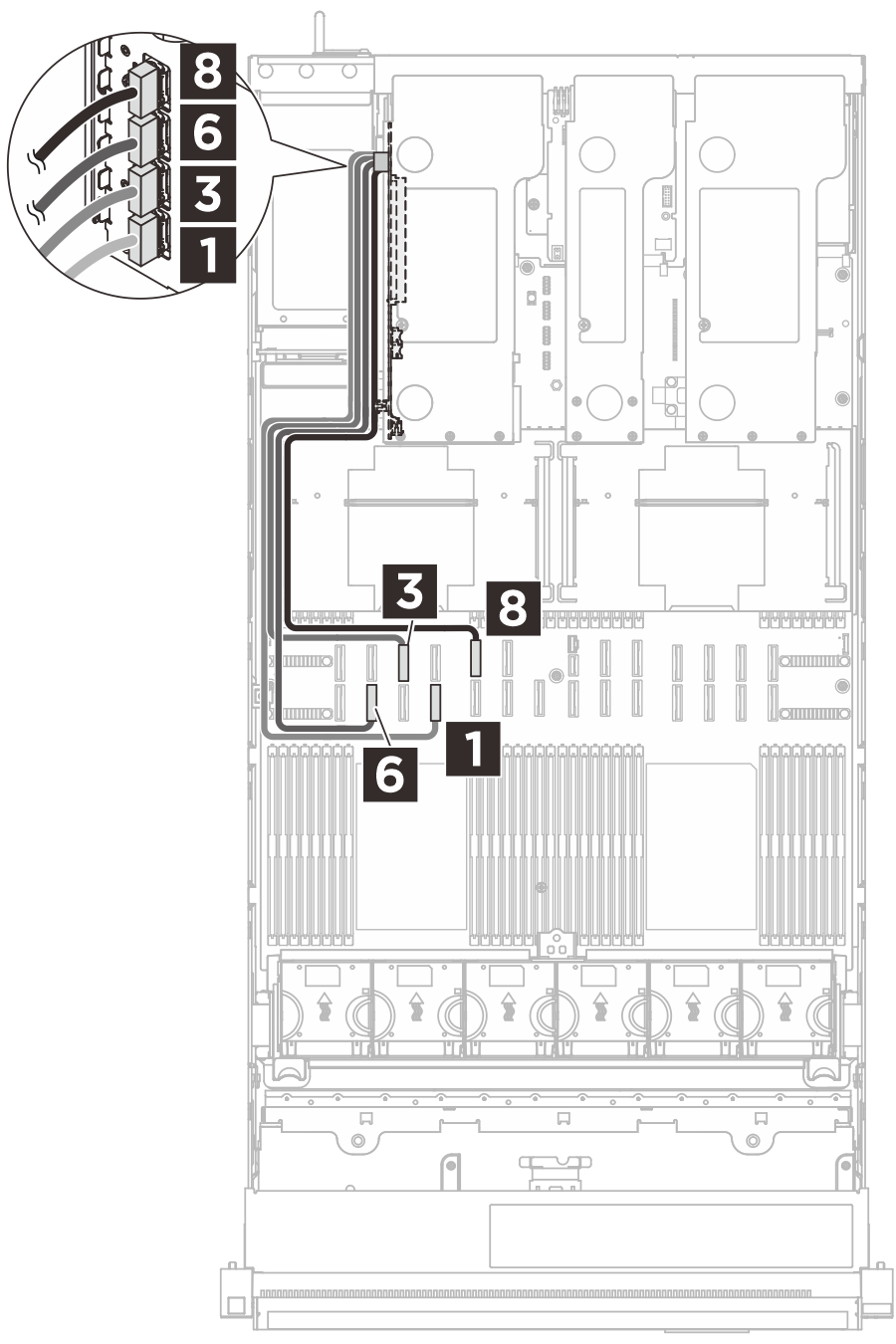

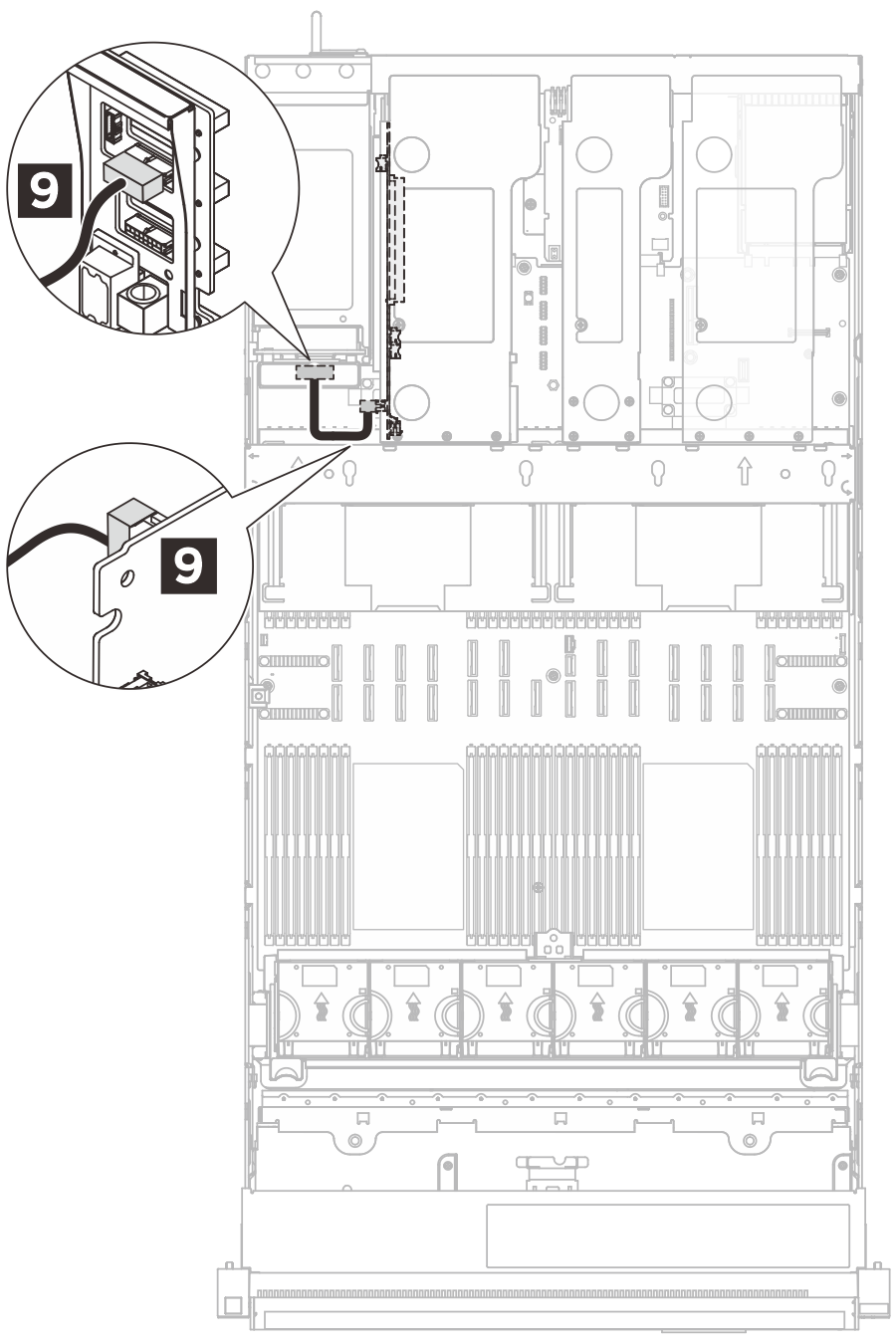

La seguente figura mostra l'instradamento dei cavi per la scheda verticale PCIe 3 Gen5 a sei slot.
 |  |  |
| Cavo | Da (scheda verticale) | A (assieme della scheda di sistema) |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15* |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16* |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Connettore di alimentazione | 9 PDB: connettore di alimentazione della scheda verticale 3 |
* I connettori P15 e P16 sull'assieme della scheda di sistema sono progettati per la connessione al backplane E3.S nei modelli di server con vani E3.S. Lo slot PCIe 18 sulla scheda verticale non è disponibile per i modelli di server con vani E3.S.
Instradamento dei cavi della scheda verticale 3 PCIe Gen 5 a sei slot (con modulo di raffreddamento a liquido)

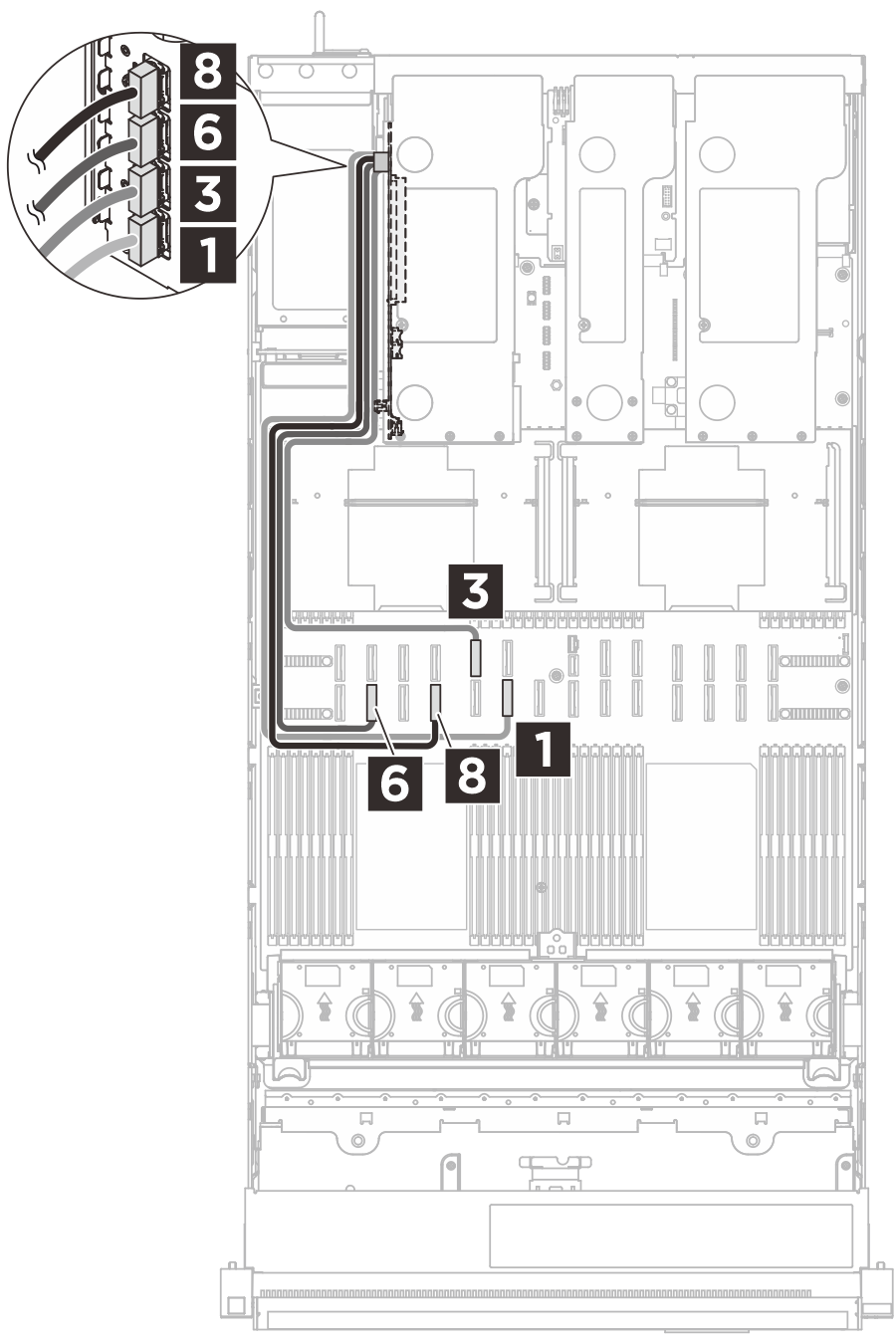

La seguente figura mostra l'instradamento dei cavi per la scheda verticale 3 PCIe Gen 5 a sei slot nel server con il Processor Neptune® Core Module (modulo di raffreddamento a liquido) installato.
 |  | |
| Cavo | Da (scheda verticale) | A (assieme della scheda di sistema) |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16* |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 Connettore di alimentazione | 9 PDB: connettore di alimentazione della scheda verticale 3 |
* Il connettore P16 sull'assieme della scheda di sistema è progettato per la connessione al backplane E3.S nei modelli di server con vani E3.S. Lo slot PCIe 17 sulla scheda verticale non è disponibile per i modelli di server con vani E3.S.
Instradamento dei cavi della scheda verticale PCIe 3 Gen4 a due slot

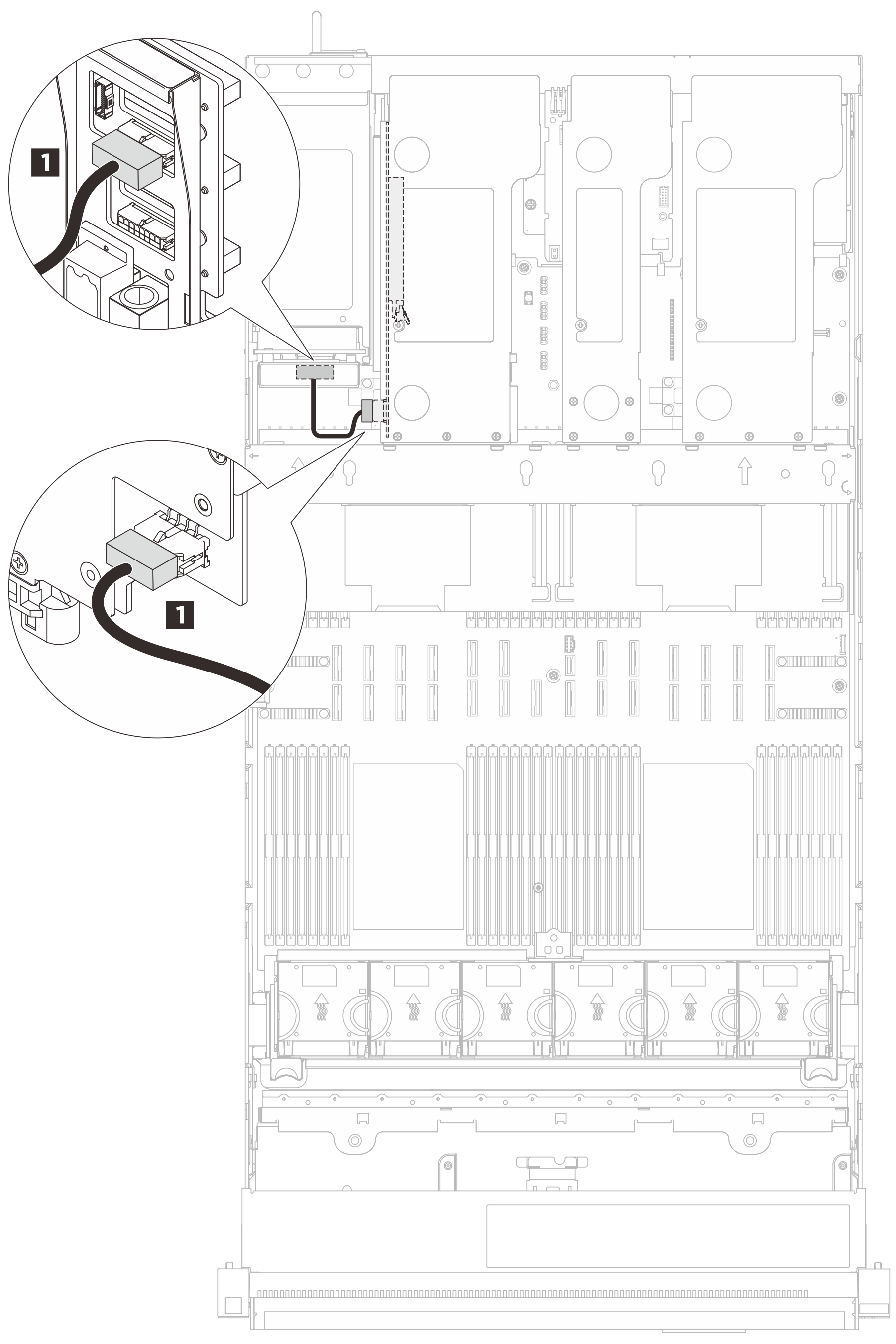

La seguente figura mostra l'instradamento dei cavi per la scheda verticale PCIe 3 Gen4 a due slot.
| Cavo | Da | A |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 Scheda verticale: connettore di alimentazione | 1 PDB: connettore di alimentazione della scheda verticale 3 |
