การเดินสายตัวยก PCIe 3
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับตัวยก PCIe 3
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง
การเดินสายตัวยก PCIe Gen5 3 แบบหกช่องเสียบ

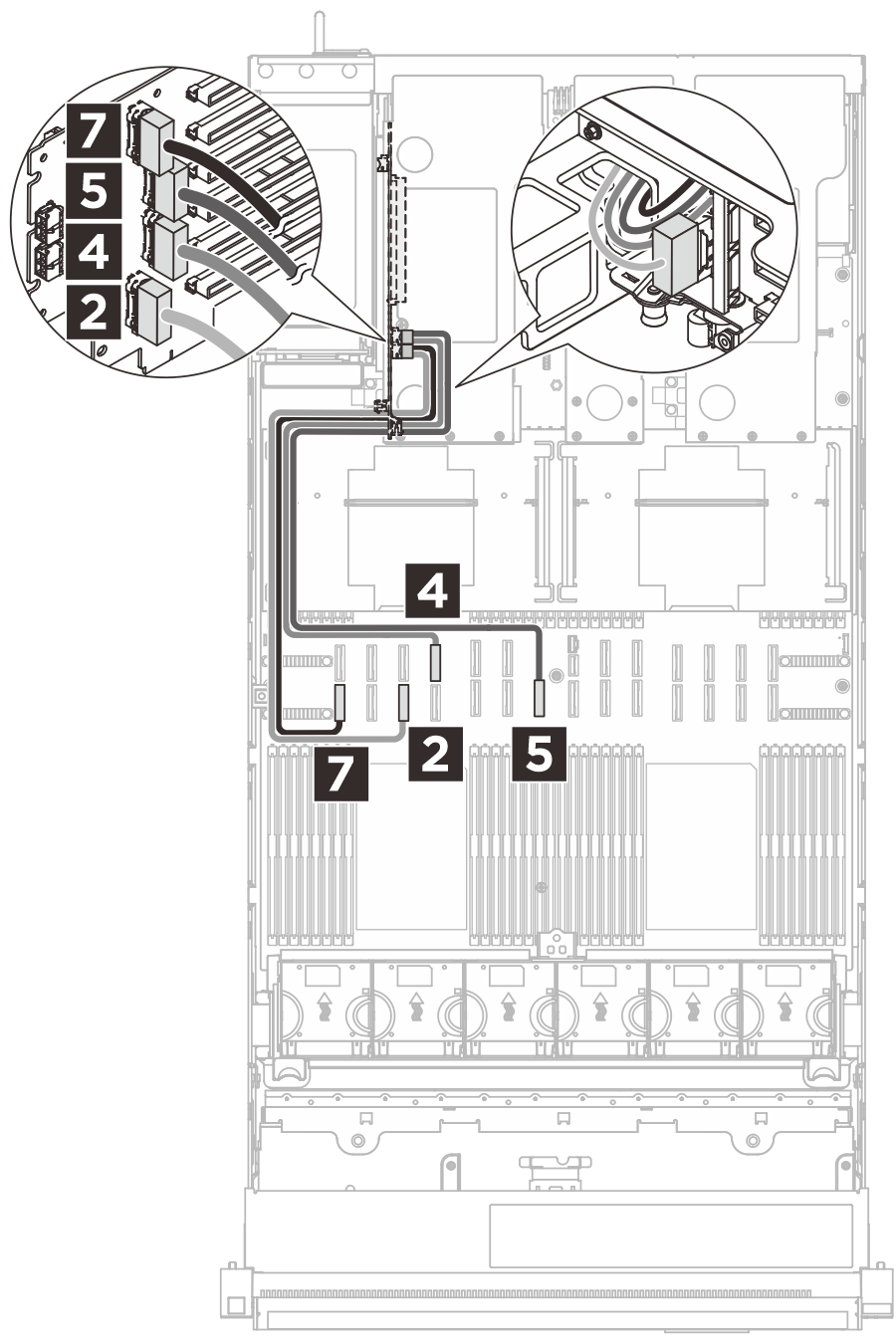

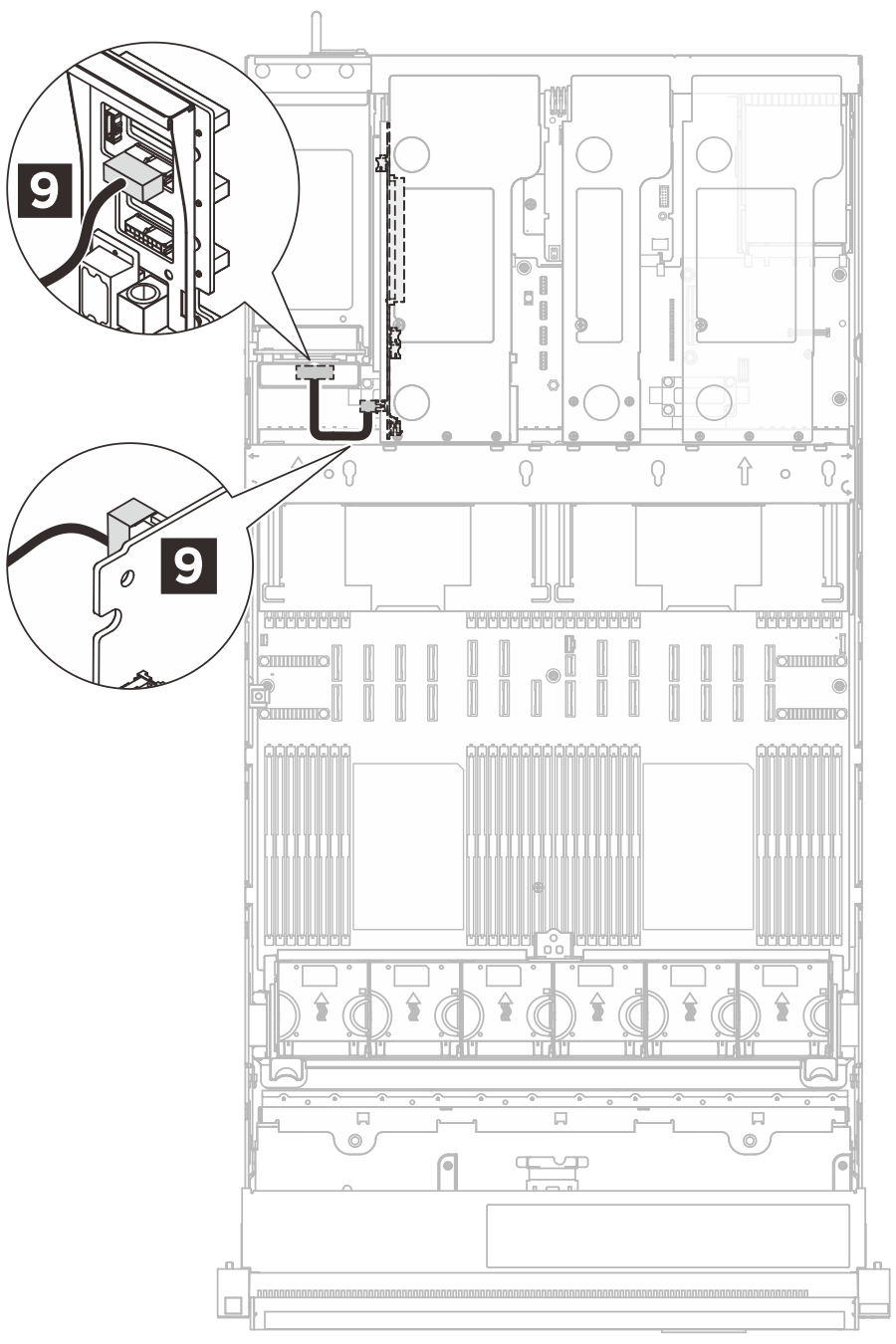

ภาพประกอบต่อไปนี้แสดงการเดินสายตัวยก PCIe Gen5 3 แบบหกช่องเสียบ
 |  |  |
| สาย | จาก (การ์ดตัวยก) | ไปยัง (ส่วนประกอบแผงระบบ) |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15* |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16* |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 ขั้วต่อไฟฟ้า | 9 PDB: ขั้วต่อไฟฟ้าตัวยก 3 |
*ขั้วต่อ P15 และ P16 บนส่วนประกอบแผงระบบถูกกำหนดให้เชื่อมต่อกับแบ็คเพลน E3.S ในเซิร์ฟเวอร์รุ่นที่มีช่องใส่ E3.S ช่องเสียบ PCIe 18 บนตัวยกใช้ไม่ได้กับเซิร์ฟเวอร์รุ่นที่มีช่องใส่ E3.S
การเดินสายตัวยก PCIe Gen5 3 หกช่องเสียบ (พร้อมโมดูลระบายความร้อนด้วยของเหลว)

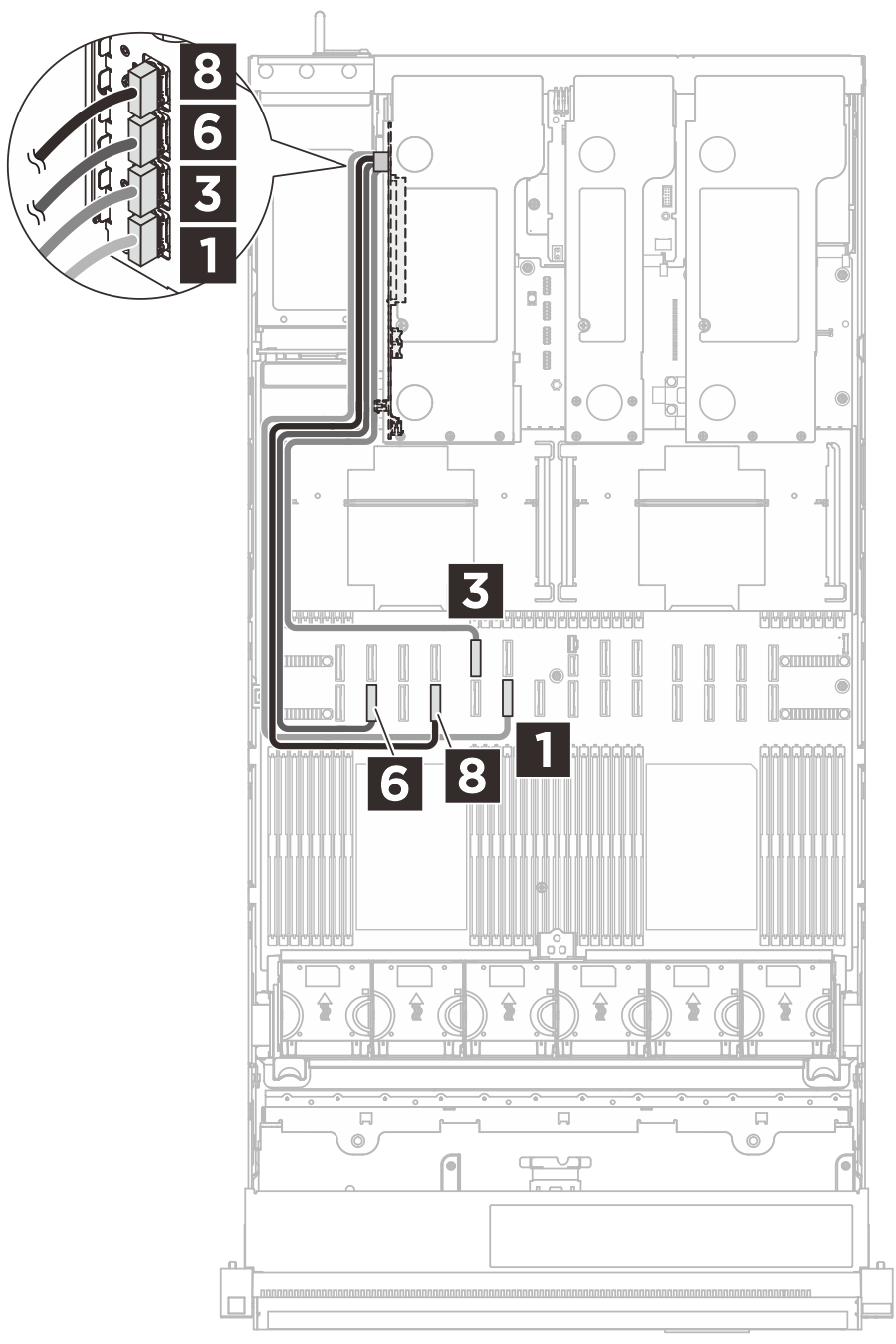

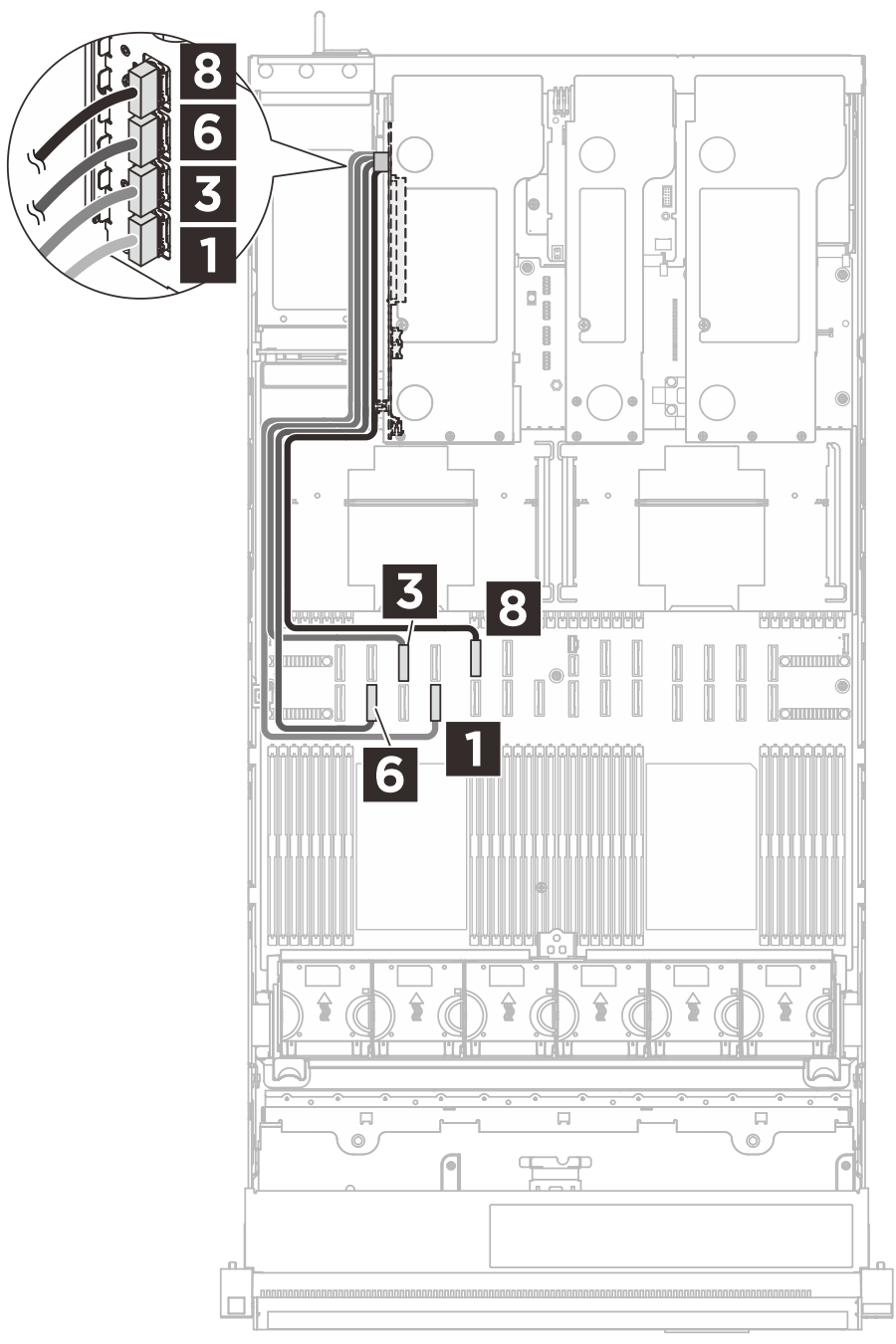

ภาพประกอบต่อไปนี้แสดงการเดินสายตัวยก PCIe Gen5 3 หกช่องเสียบในเซิร์ฟเวอร์ที่ติดตั้ง Processor Neptune® Core Module (โมดูลระบายความร้อนด้วยของเหลว)
 |  | |
| สาย | จาก (การ์ดตัวยก) | ไปยัง (ส่วนประกอบแผงระบบ) |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16* |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 ขั้วต่อไฟฟ้า | 9 PDB: ขั้วต่อไฟฟ้าตัวยก 3 |
*ขั้วต่อ P16 บนส่วนประกอบแผงระบบถูกกำหนดให้เชื่อมต่อกับแบ็คเพลน E3.S ในเซิร์ฟเวอร์รุ่นที่มีช่องใส่ E3.S ช่องเสียบ PCIe 17 บนตัวยกใช้ไม่ได้กับเซิร์ฟเวอร์รุ่นที่มีช่องใส่ E3.S
การเดินสายตัวยก PCIe Gen4 3 แบบสองช่องเสียบ

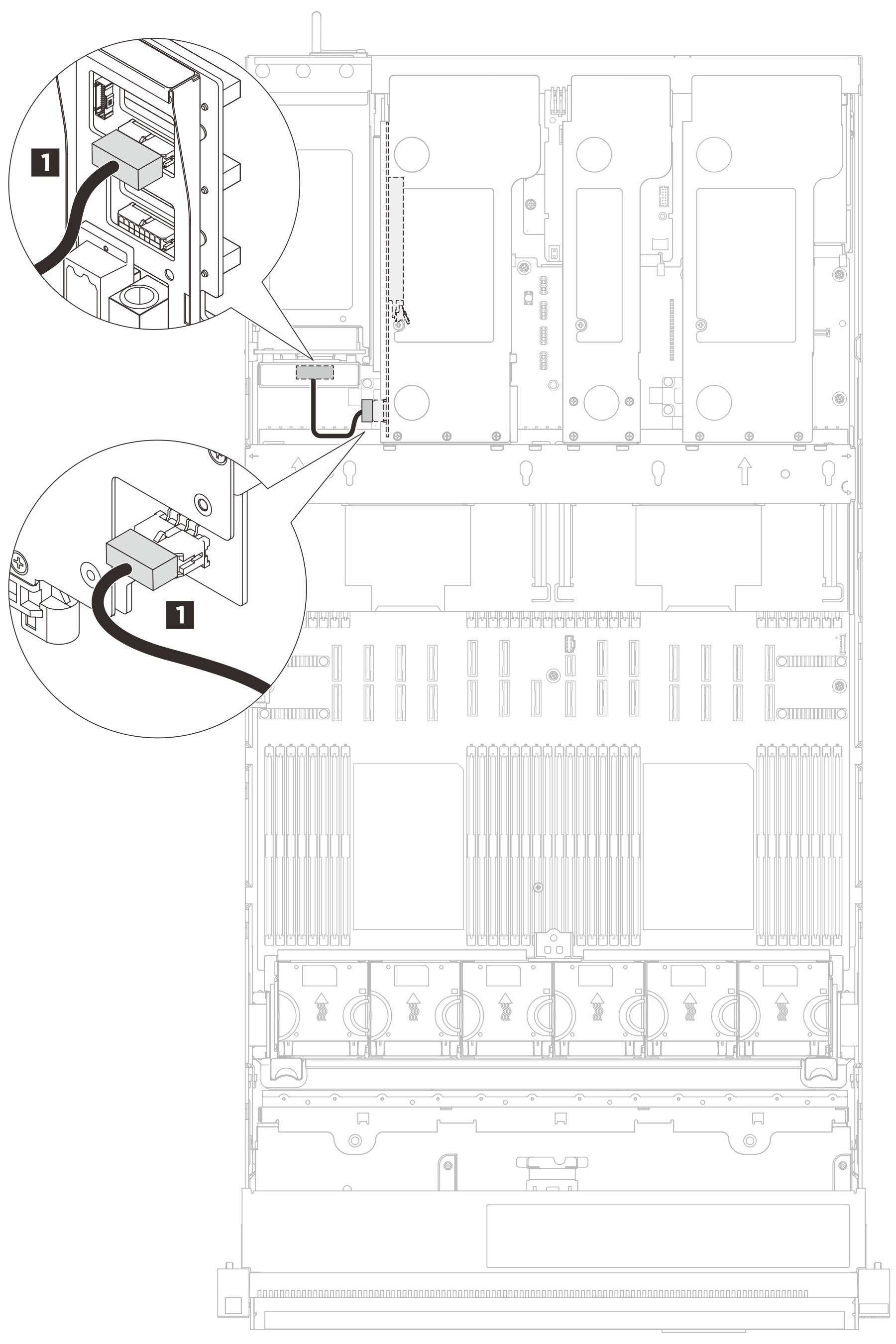

ภาพประกอบต่อไปนี้แสดงการเดินสายตัวยก PCIe Gen4 3 แบบสองช่องเสียบ
| สาย | จาก | ไปยัง |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 ตัวยก: ขั้วต่อไฟฟ้า | 1 PDB: ขั้วต่อไฟฟ้าตัวยก 3 |
