PCIe 라이저 3 케이블 배선
이 섹션의 지침에 따라 PCIe 라이저 3의 케이블 배선 방법을 알아보십시오.
주
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
PCIe 라이저 유형에 따라 배선 계획을 선택하십시오.
6슬롯 PCIe Gen5 라이저 3 케이블 배선

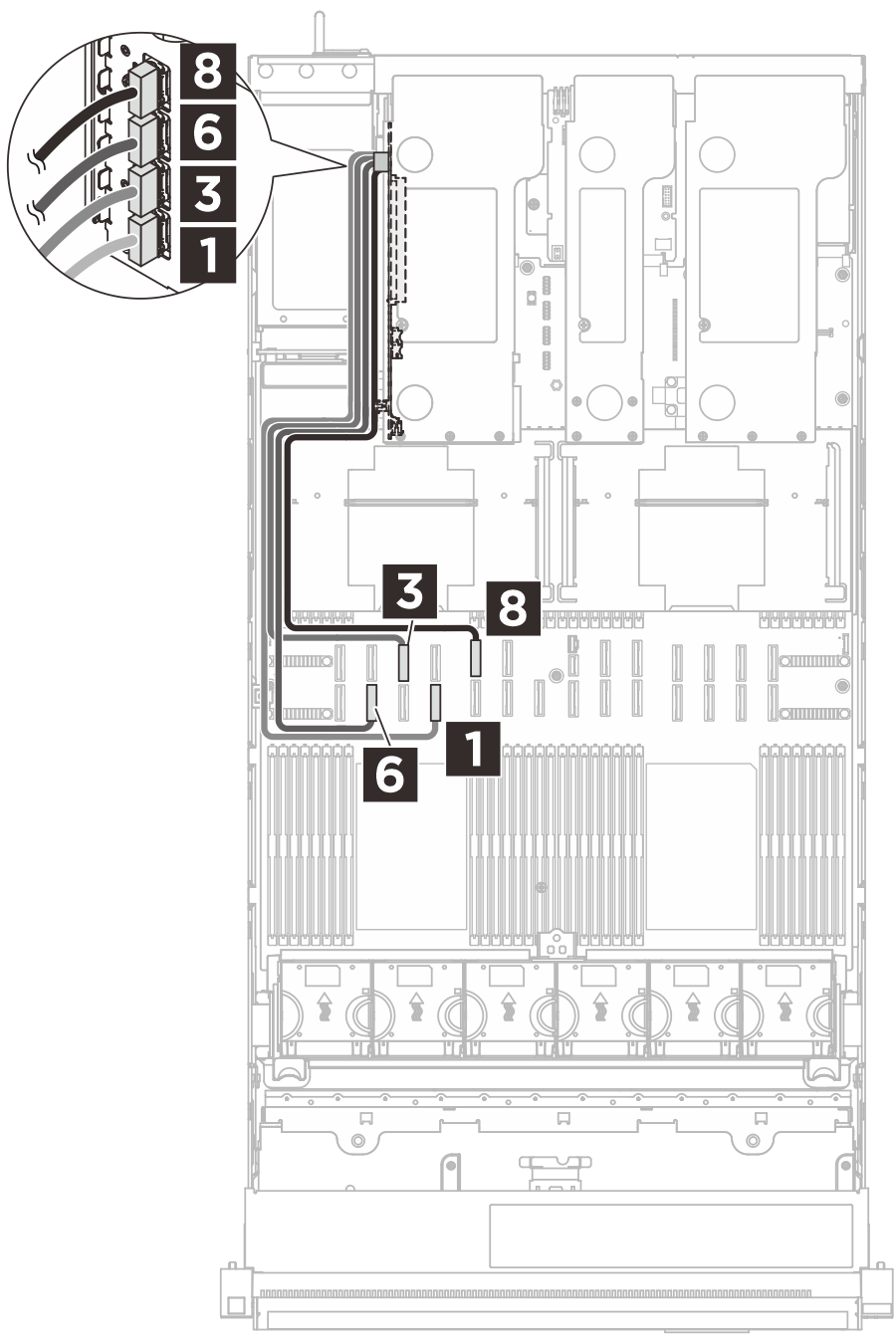

다음 그림은 6슬롯 PCIe Gen5 라이저 3의 케이블 배선을 보여줍니다.
 |  |  |
| 케이블 | 시작(라이저 카드) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 1 R1 | 1 P4 |
| MCIO x8 to Swift x8 (500 mm) | 2 R2 | 2 P3 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P15 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P16 |
| MCIO x8 to Swift x8 (620 mm) | 5 R5 | 5 P7 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 8 R8 | 8 P17 |

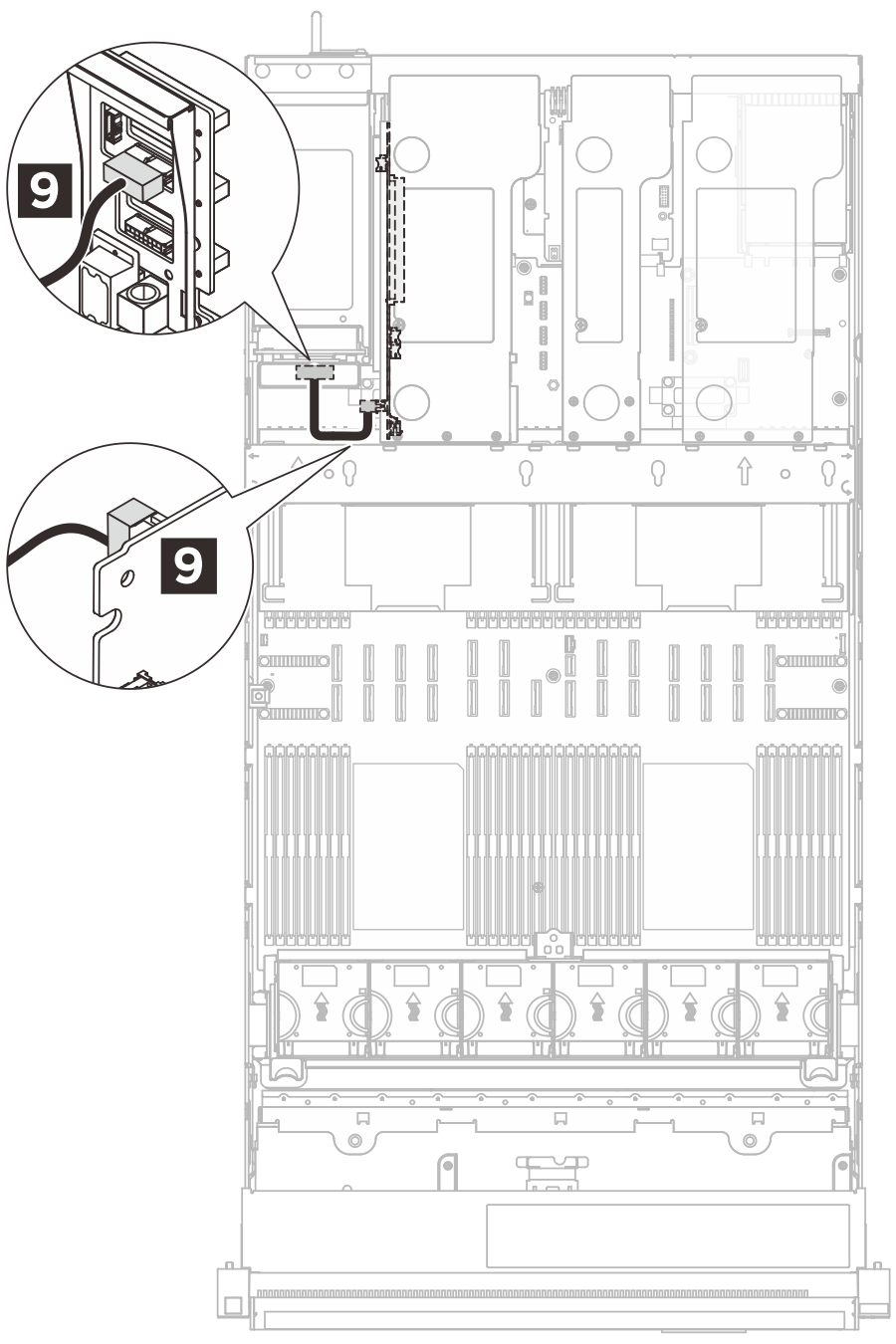

| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 전원 커넥터 | 9 PDB: 라이저 3 전원 커넥터 |
6슬롯 PCIe Gen5 라이저 3 케이블 배선(액체 냉각 모듈 포함)

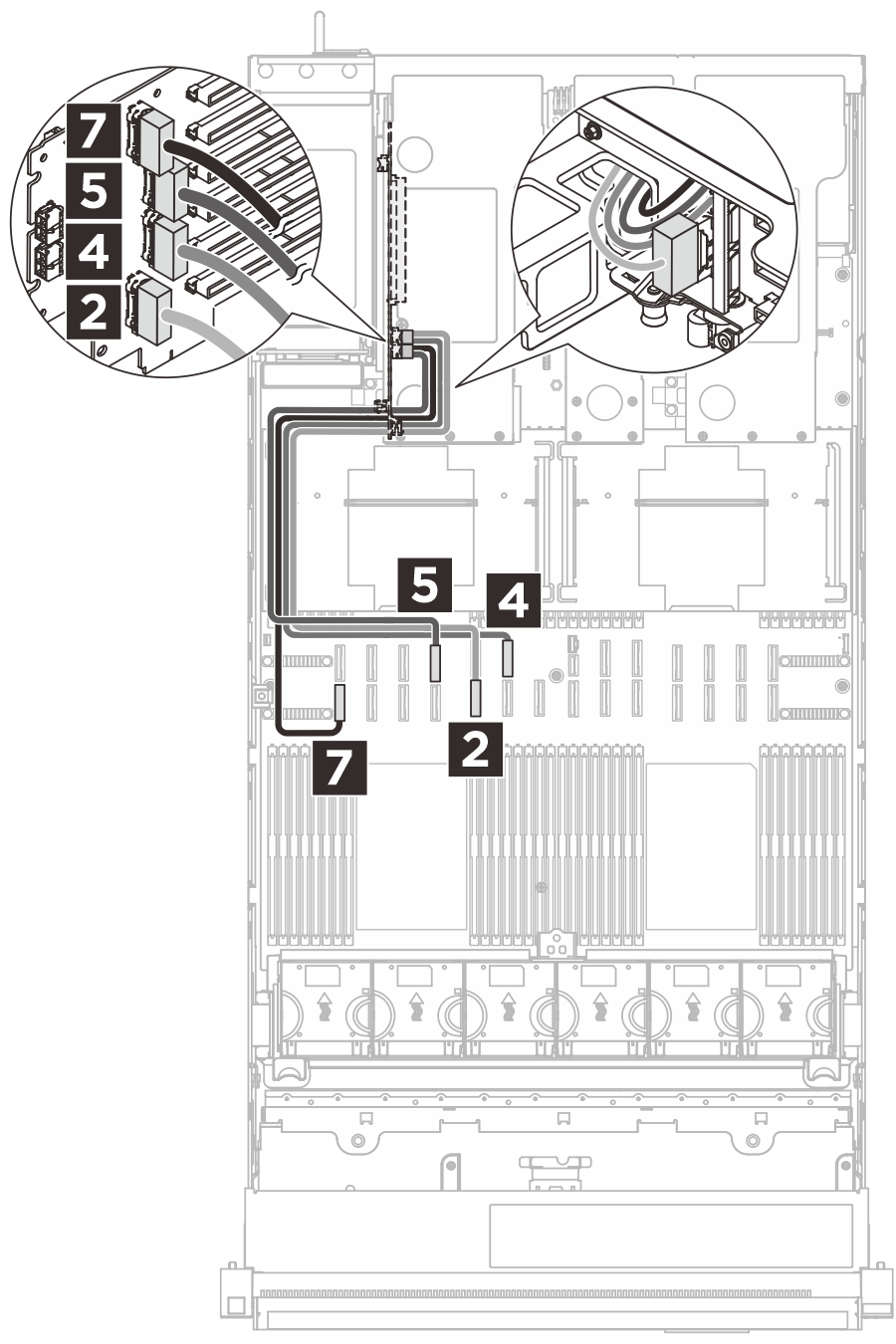

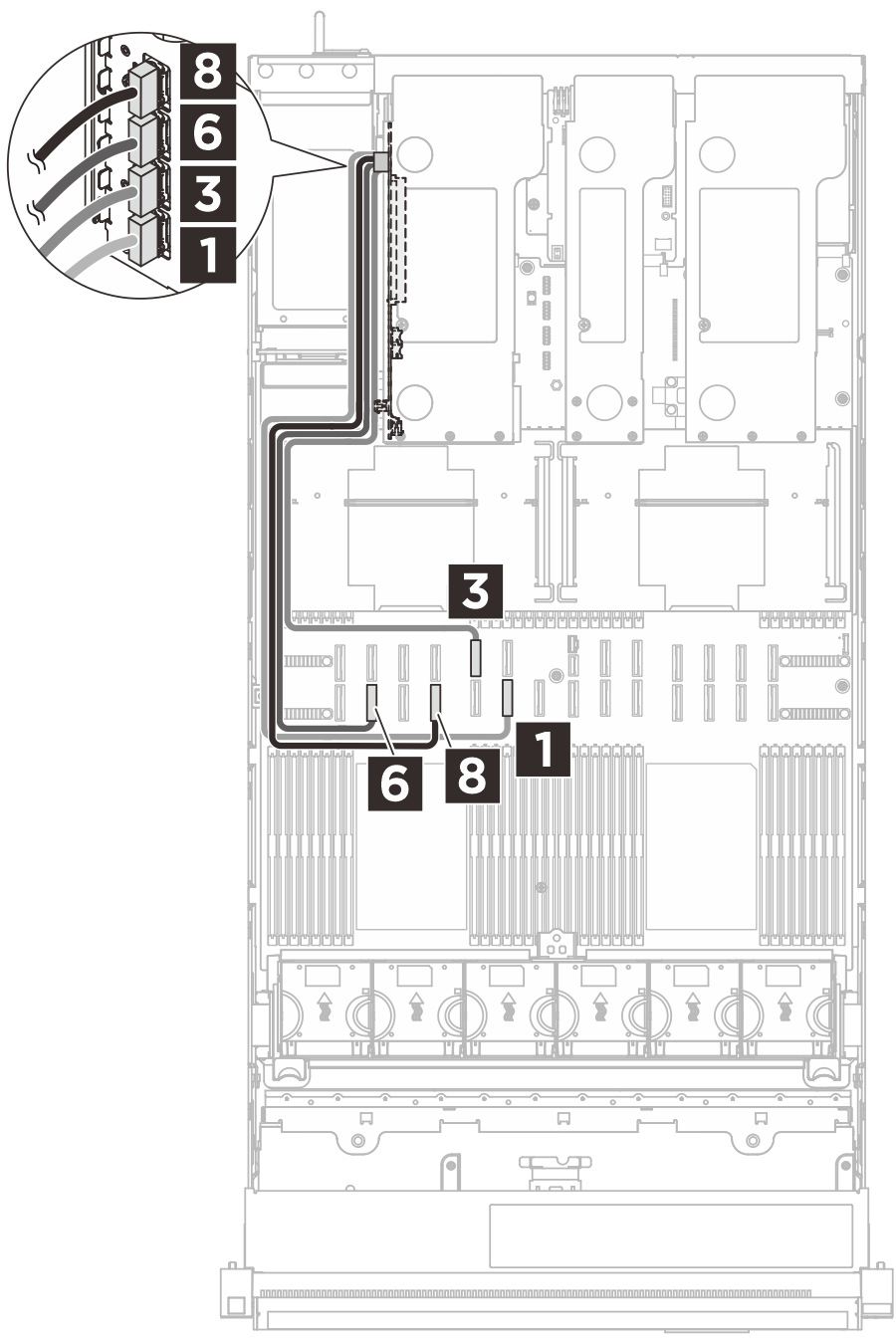

다음 그림은 Processor Neptune® Core Module(액체 냉각 모듈)이 장착된 서버의 6슬롯 PCIe Gen5 라이저 3에 대한 케이블 배선을 보여 줍니다.
 |  | |
| 케이블 | 시작(라이저 카드) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 1 R1 | 1 P6 |
| MCIO x8 to Swift x8 (560 mm) | 2 R2 | 2 P5 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 3 R3 | 3 P17 |
| MCIO x8 to Swift x8 (560 mm) | 4 R4 | 4 P18 |
| MCIO x8 to Swift x8 (560 mm) | 5 R5 | 5 P16 |
| MCIO x8 to Swift x8 (580 mm, flat 140 mm) | 6 R6 | 6 P2 |
| MCIO x8 to Swift x8 (560 mm) | 7 R7 | 7 P1 |
| MCIO x8 to Swift x8 (540 mm, flat 140 mm) | 8 R8 | 8 P4 |
| Micro-Hi 2x8p to Micro-Hi 2x8p (100 mm) | 9 전원 커넥터 | 9 PDB: 라이저 3 전원 커넥터 |
2슬롯 PCIe Gen4 라이저 3 케이블 배선
다음 그림은 2슬롯 PCIe Gen4 라이저 3의 케이블 배선을 보여줍니다.

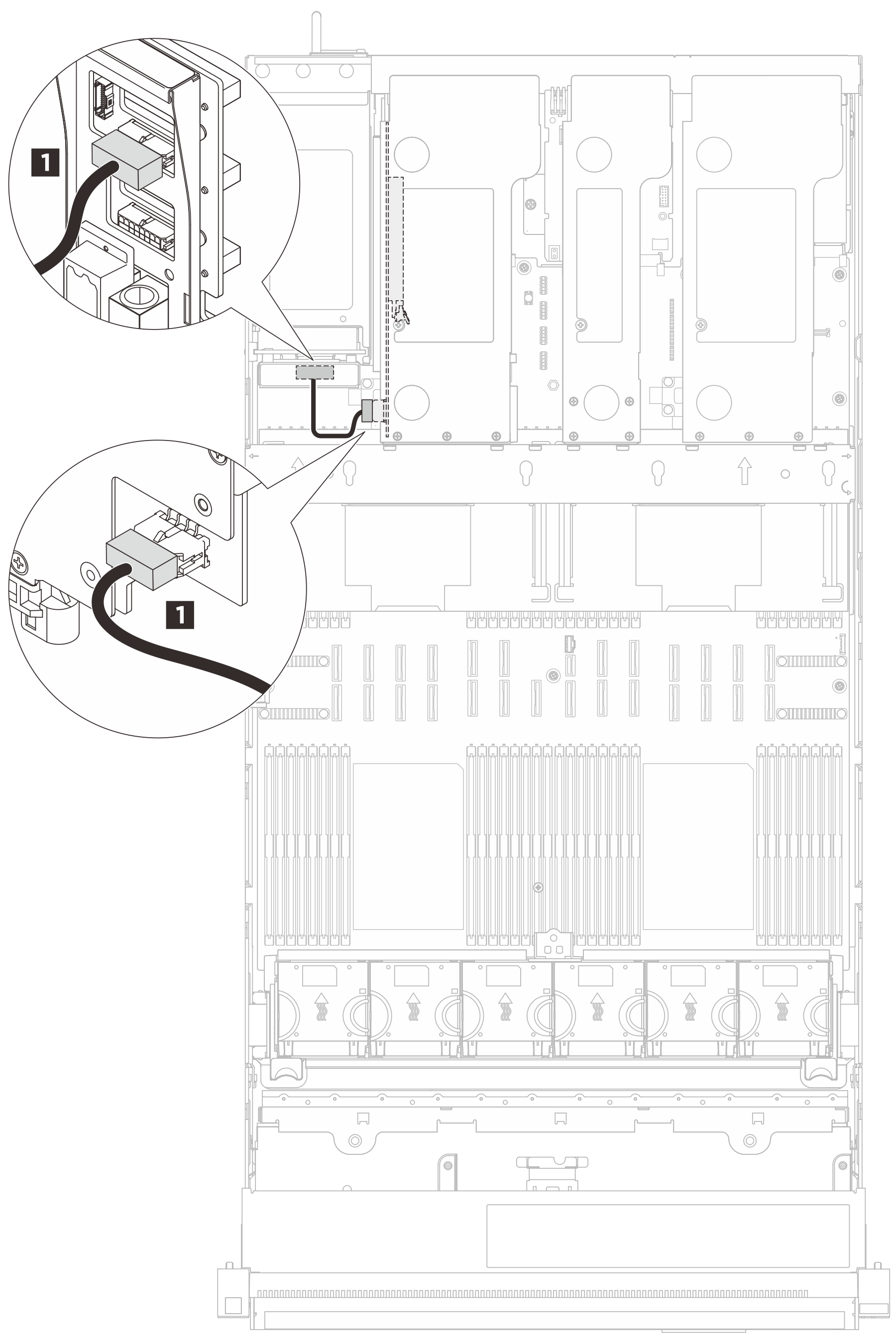

그림 1. 2슬롯 PCIe Gen4 라이저 3의 케이블 배선
| 케이블 | 에서 | 끝 |
|---|---|---|
| Micro-Hi 2x8p to Micro-Hi 2x4p (100 mm) | 1 라이저: 전원 커넥터 | 1 PDB: 라이저 3 전원 커넥터 |
