E3.S 백플레인 케이블 배선
섹션을 사용하여 E3.S 백플레인에 대한 케이블 배선을 이해할 수 있습니다.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

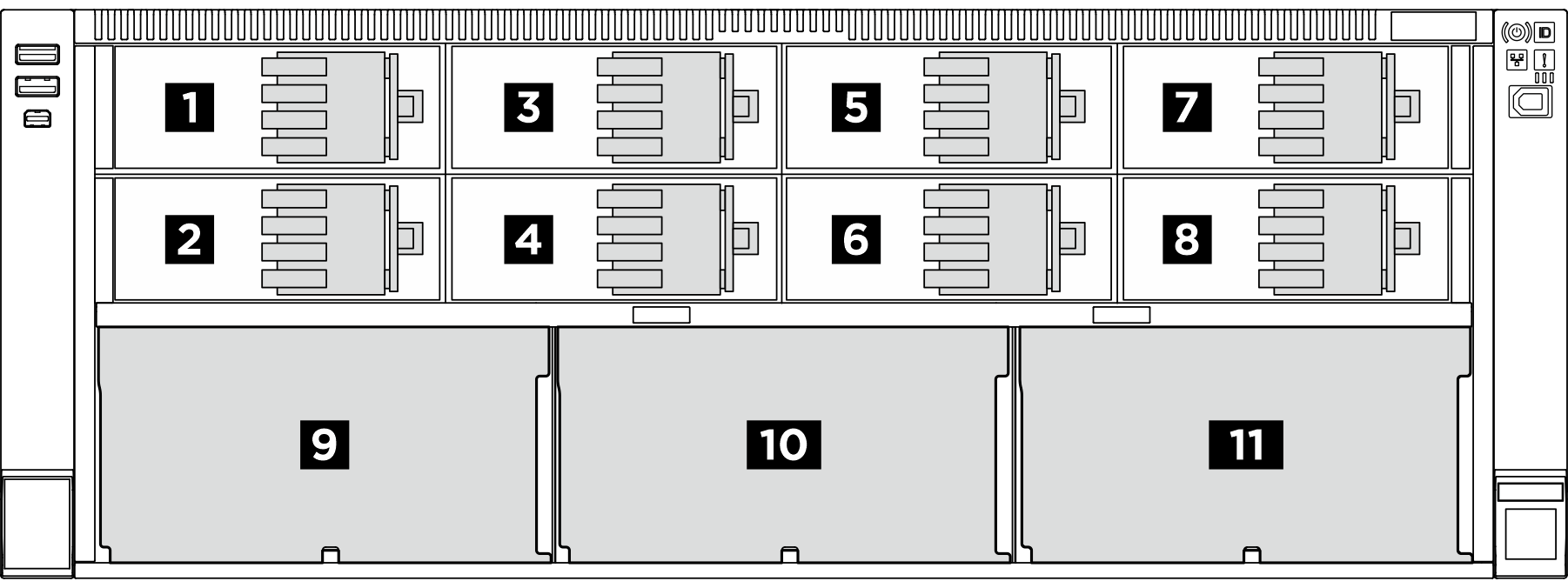

백플레인 넘버링
| 드라이브 백플레인 | E3.S 1T 베이 | E3.S 2T 베이 | 2.5인치 SAS/SATA 베이 |
|---|---|---|---|
| 1 백플레인 1 | 0~3 | 1, 3 | |
| 2 백플레인 2 | 4~7 | 5, 7 | |
| 3 백플레인 3 | 8~11 | 9, 11 | |
| 4 백플레인 4 | 12~15 | 13, 15 | |
| 5 백플레인 5 | 16~19 | 17, 19 | |
| 6 백플레인 6 | 20~23 | 21, 23 | |
| 7 백플레인 7 | 24~27 | 25, 27 | |
| 8 백플레인 8 | 28~31 | 29, 31 | |
| 9 백플레인 9 | 32~39 | ||
| 10 백플레인 10 | 40~47 | ||
| 11 백플레인 11 | 48~55 |
E3.S 1T 베이는 E3.S 1T 드라이브를 지원합니다.
E3.S 2T 베이는 CXL 메모리 모듈(CMM)을 지원합니다.
| 백플레인 유형 | 백플레인 배치 우선 순위 |
|---|---|
| E3.S 1T 베이를 위한 E3.S 백플레인 | 1+2, 1+2+3+4, 1+2+3+4+5+6, 1+2+3+4+5+6+7+8 |
| E3.S 2T 베이를 위한 E3.S 백플레인 | 1+2+3+4+5+6+7+8 |
| 2.5인치 SAS/SATA 8베이 드라이브 백플레인 키트 | 9, 10, 11 |

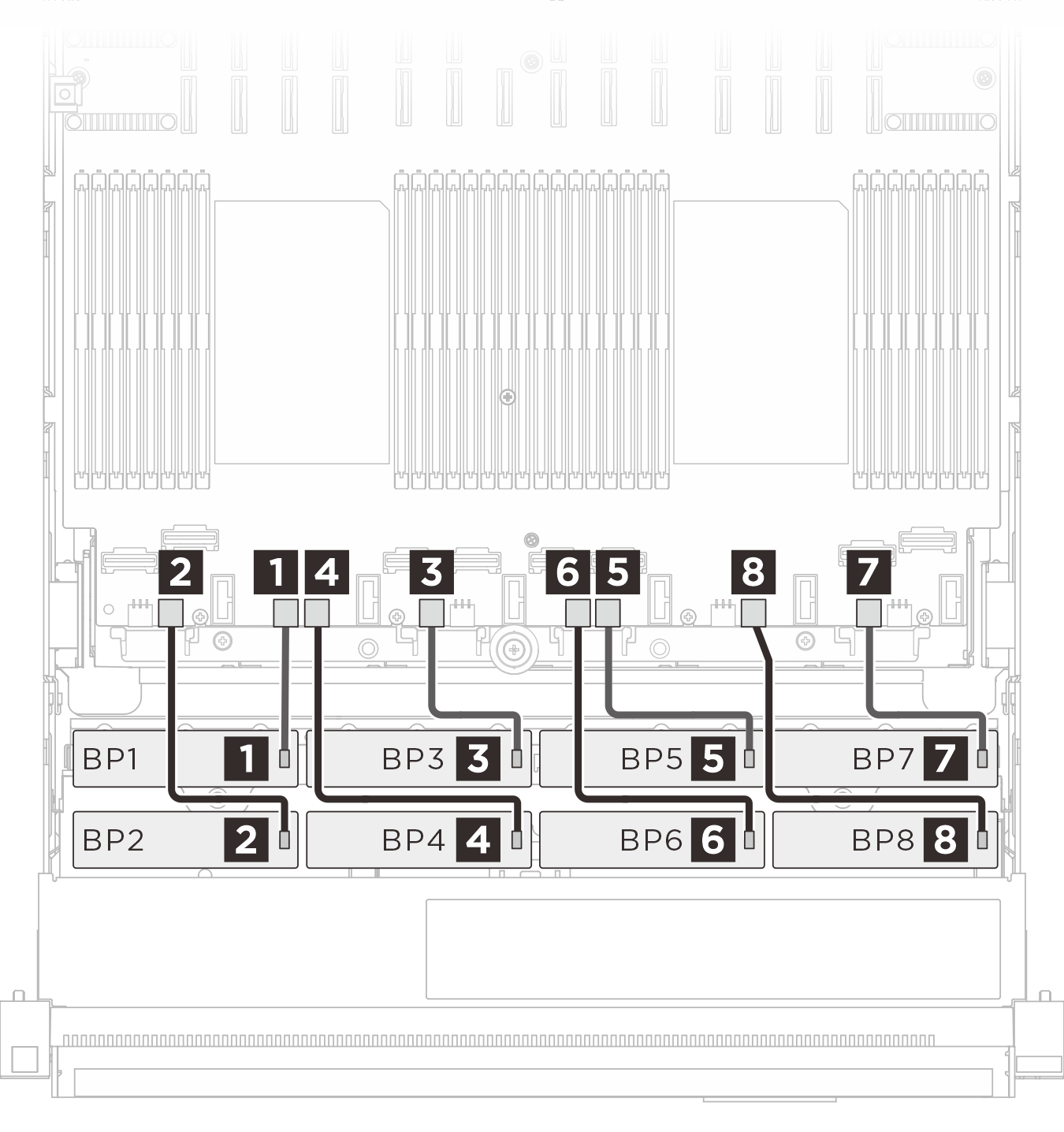

전원 케이블 배선

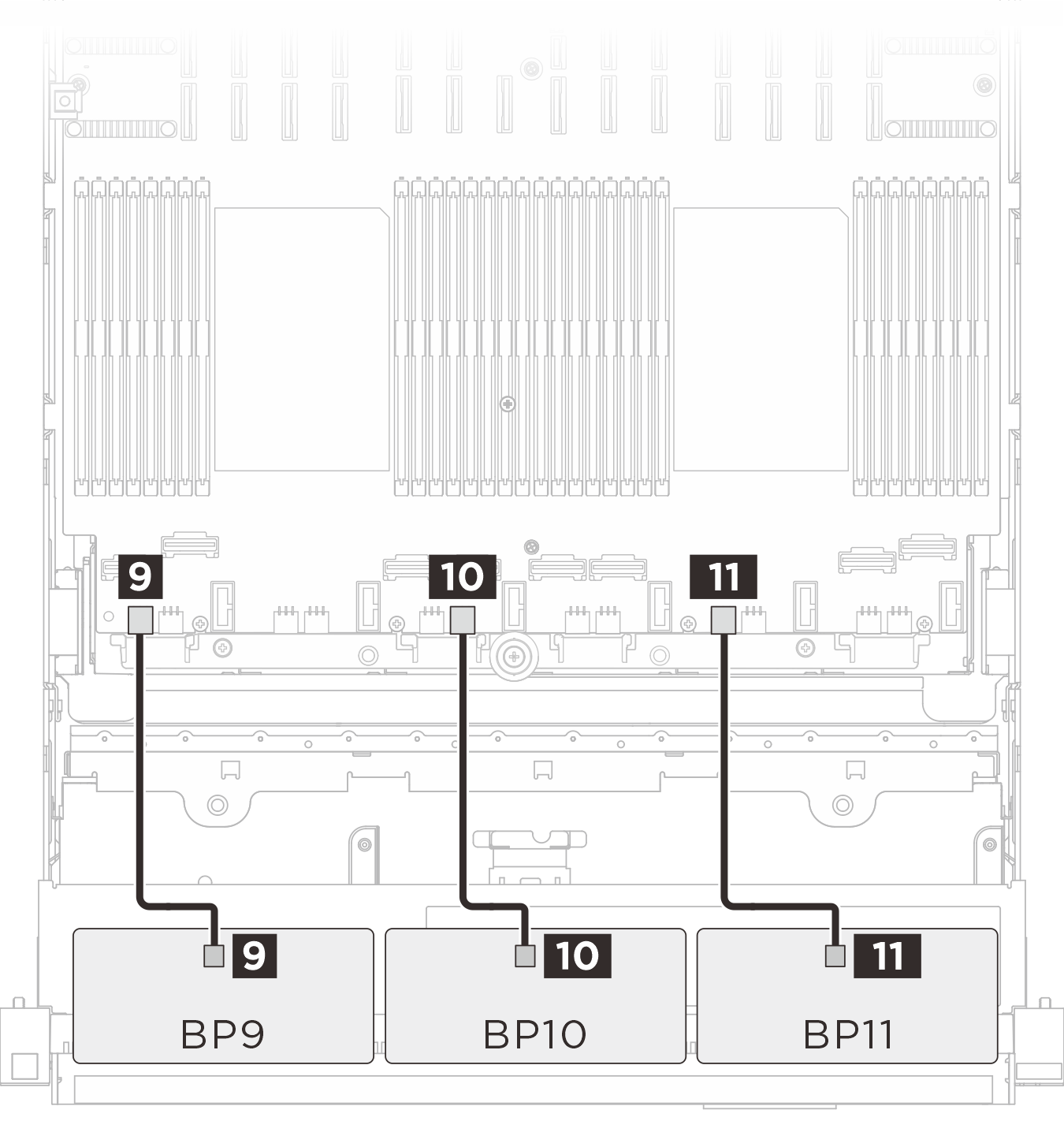

| E3.S 백플레인 전원 케이블 배선 | SAS/SATA 백플레인 전원 케이블 배선 |
|---|---|
 |  |
| 케이블 | 시작(백플레인) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP 3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP 2 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP 5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 4 BP 4: PWR | 4 BP 4 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 5 BP 5: PWR | 5 BP 8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 6 BP 6: PWR | 6 BP 7 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 7 BP 7: PWR | 7 BP 11: PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 8 BP 8: PWR | 8 BP 10: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 9 BP 9: PWR | 9 BP 1: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 10 BP 10: PWR | 10 BP 6: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 11 BP 11: PWR | 11 BP 9: PWR |
E3.S 1T 신호 케이블 배선

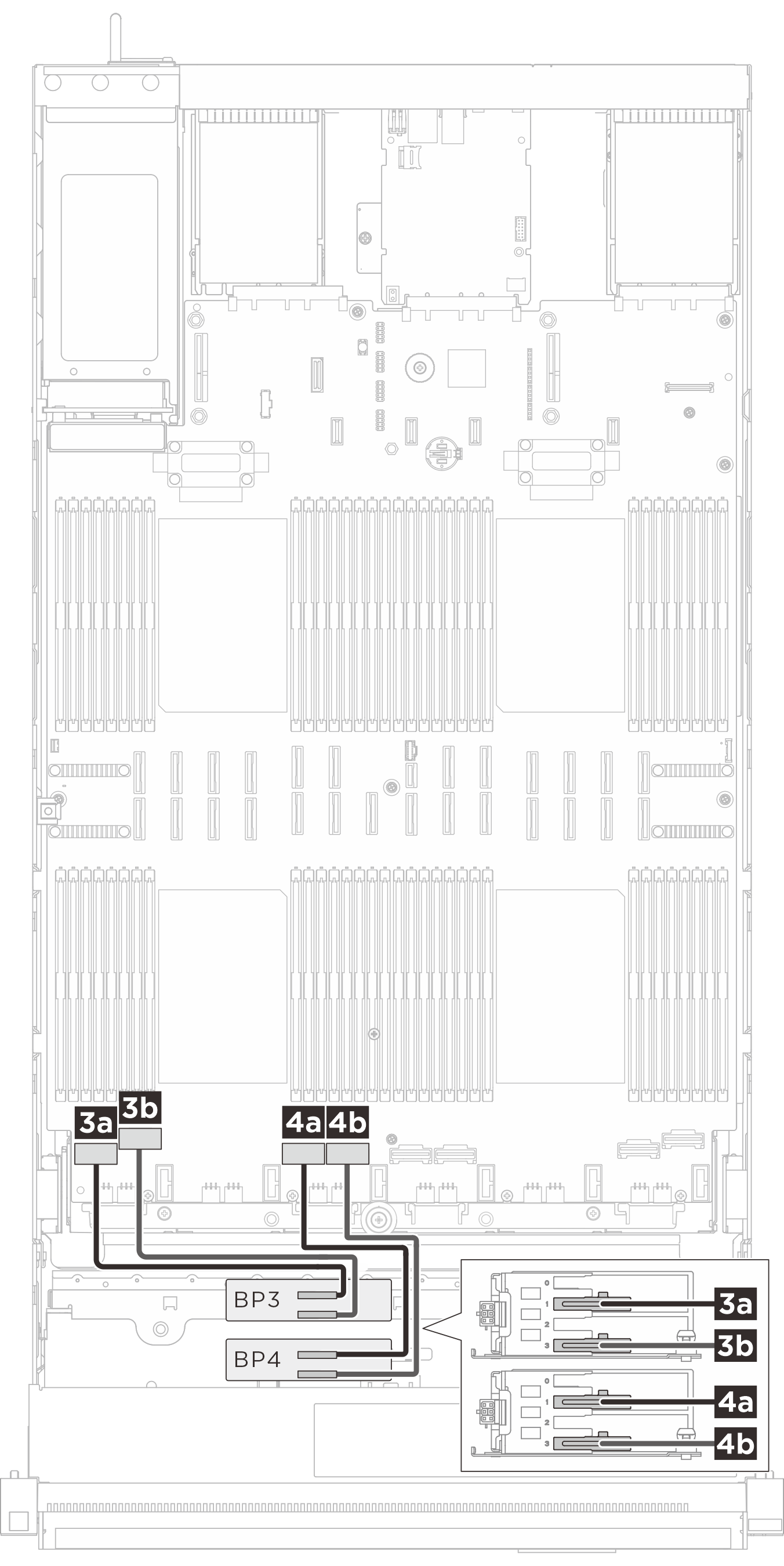

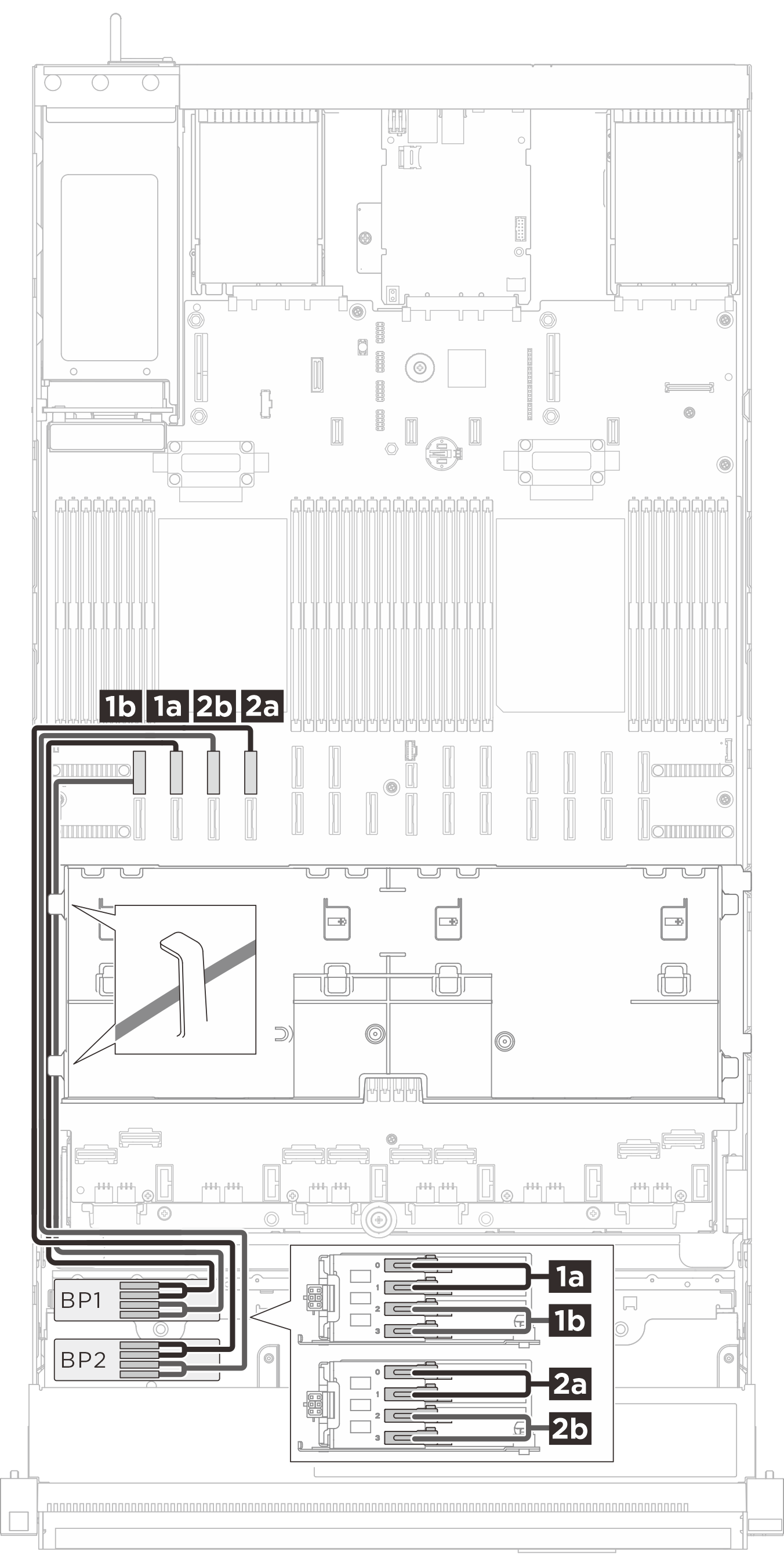

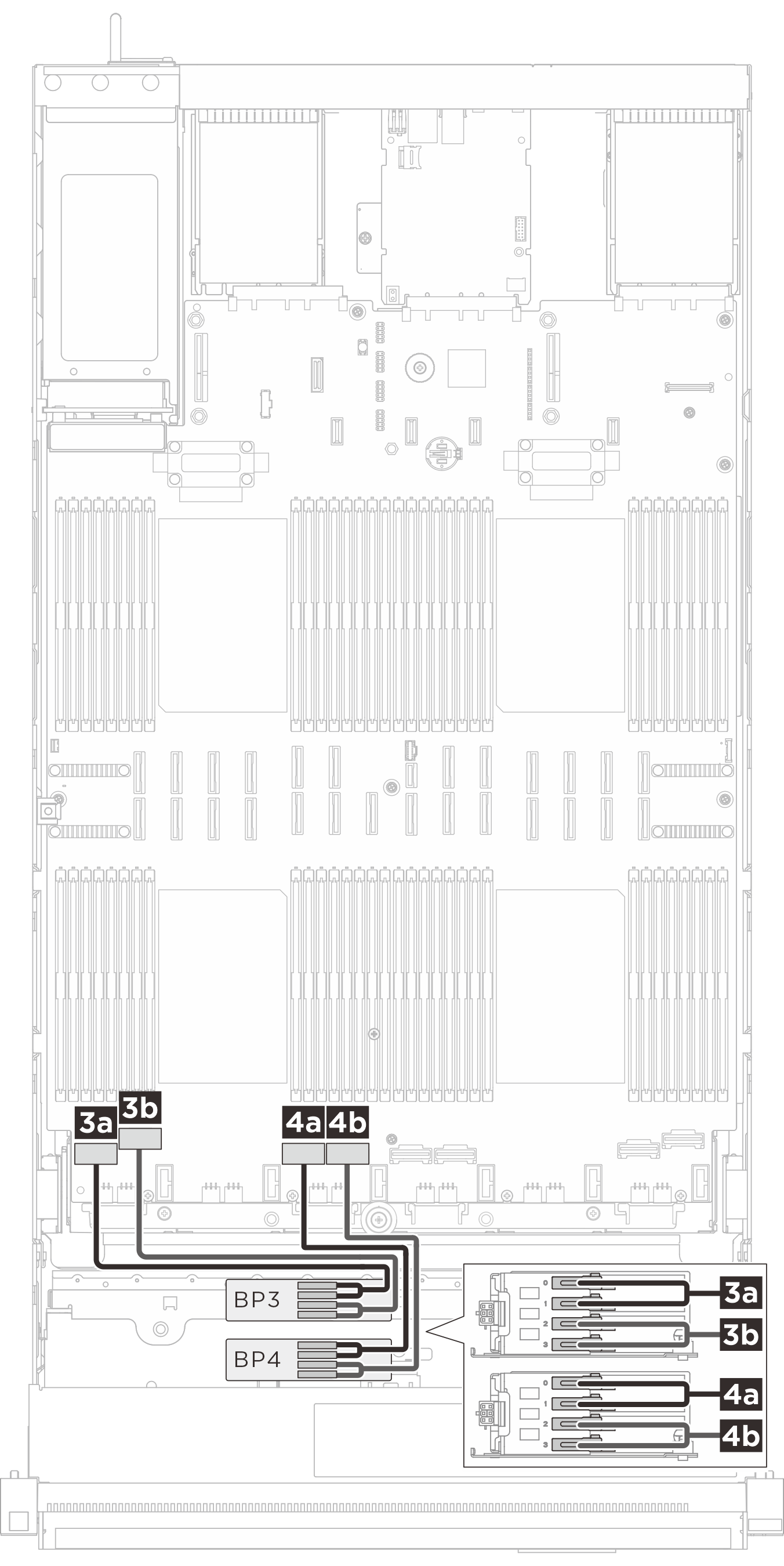

| BP1/BP2 신호 케이블 배선 | BP3/BP4 신호 케이블 배선 |
|---|---|
 |  |
| 케이블 | 시작(백플레인) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 1a BP1: Bay 0, Bay 1 | 1a NVMe 10 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 1b BP1: Bay 2, Bay 3 | 1b NVMe 9 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 2a BP2: Bay 0, Bay 1 | 2a NVMe 14 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 2b BP2: Bay 2, Bay 3 | 2b NVMe 13 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 3a BP3: Bay 0, Bay 1 | 3a NVMe 1 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 3b BP3: Bay 2, Bay 3 | 3b NVMe 2 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 4a BP 4: Bay 0, Bay 1 | 4a NVMe 3 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 4b BP 4: Bay 2, Bay 3 | 4b NVMe 4 |

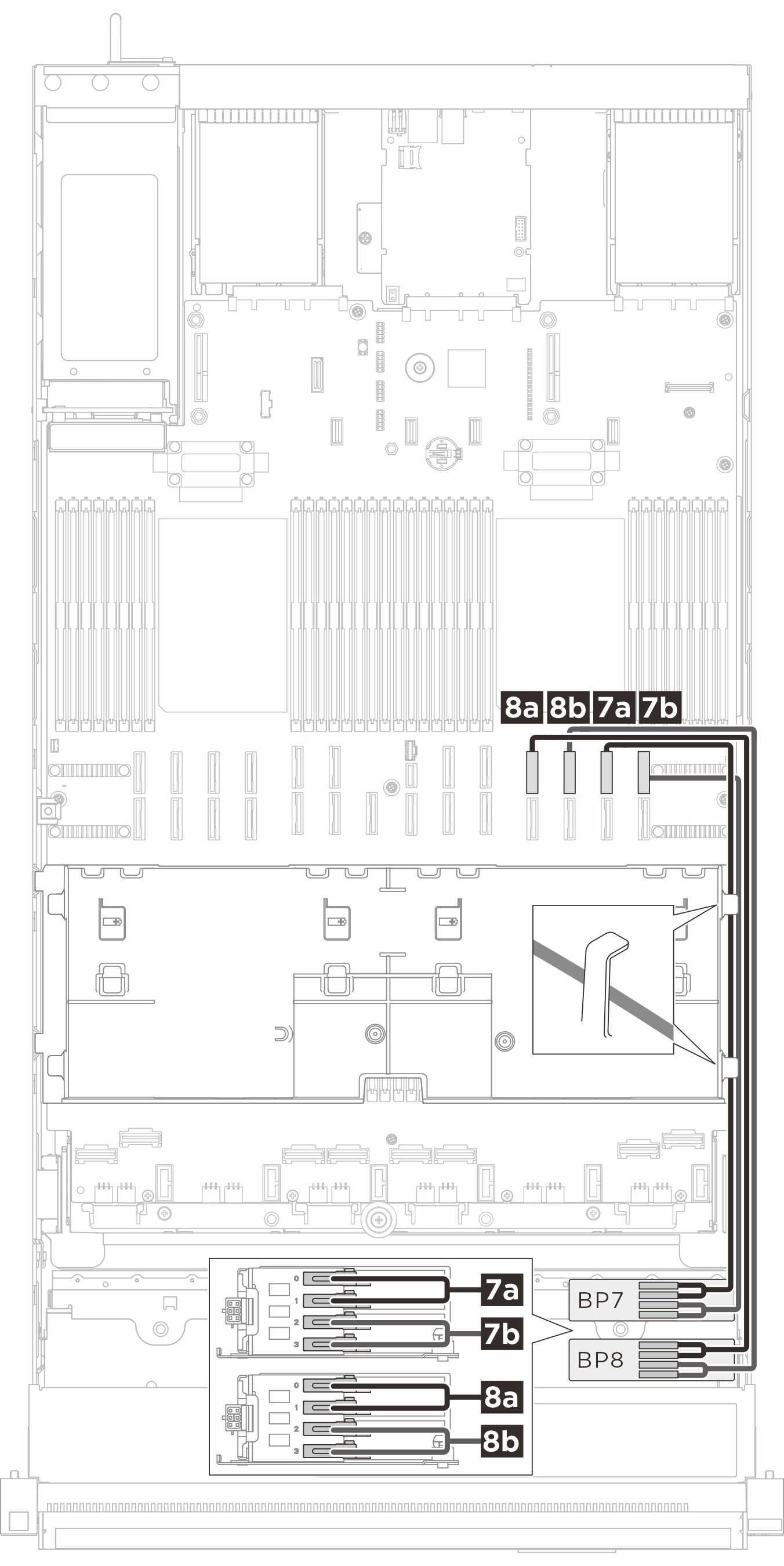

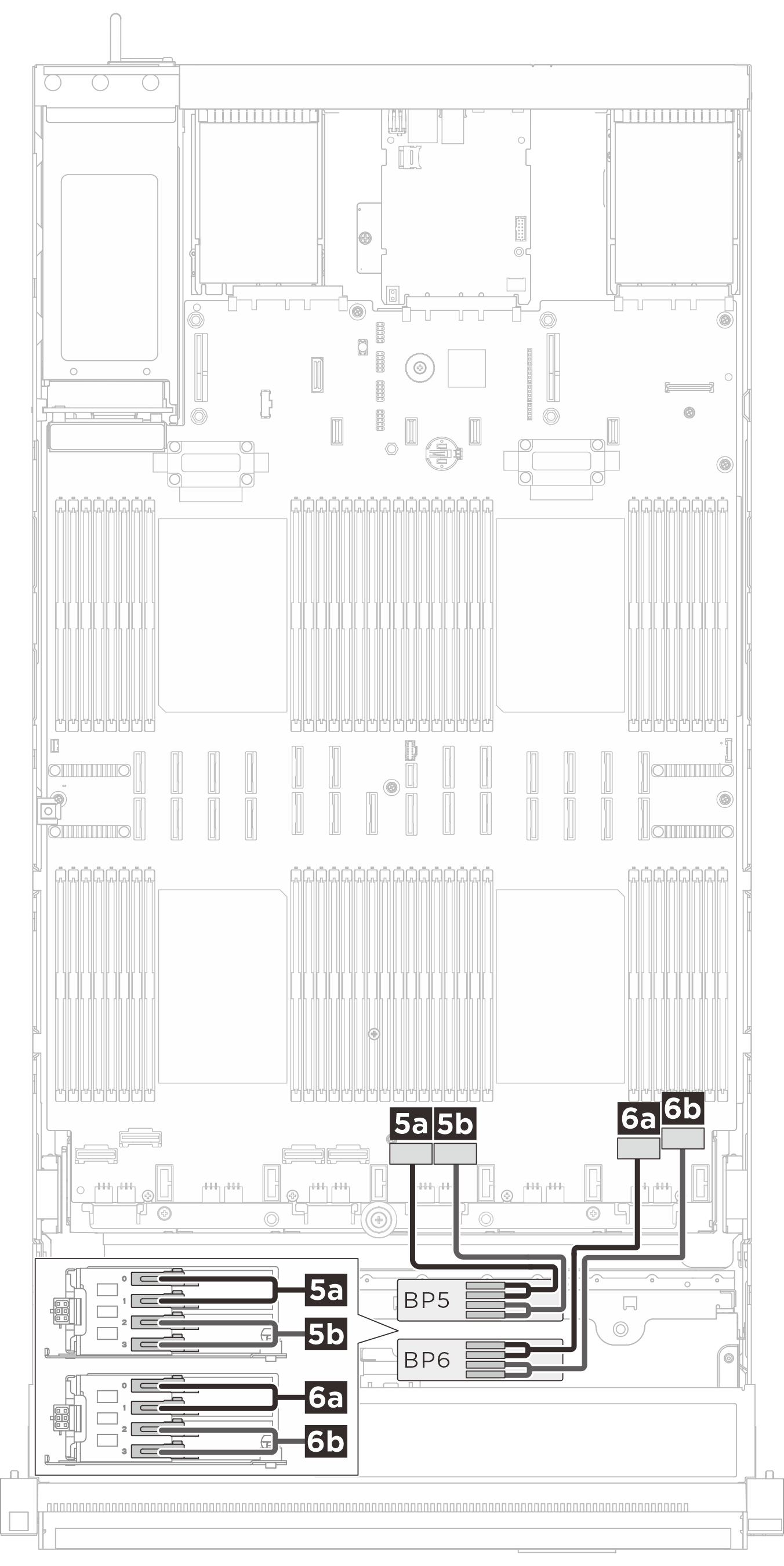

| BP5/BP6 신호 케이블 배선 | BP7/BP8 신호 케이블 배선 |
|---|---|
 |  |
| 케이블 | 시작(백플레인) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| Swift x8 to Gen-Z 1C*2 (330 mm) | 5a BP 5: Bay 0, Bay 1 | 5a NVMe 5 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 5b BP 5: Bay 2, Bay 3 | 5b NVMe 6 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 6a BP 6: Bay 0, Bay 1 | 6a NVMe 7 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 6b BP 6: Bay 2, Bay 3 | 6b NVMe 8 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 7a BP 7: Bay 0, Bay 1 | 7a NVMe 11 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 7b BP 7: Bay 2, Bay 3 | 7b NVMe 12 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 8a BP 8: Bay 0, Bay 1 | 8a NVMe 15 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 8b BP 8: Bay 2, Bay 3 | 8b NVMe 16 |
E3.S 2T 신호 케이블 배선

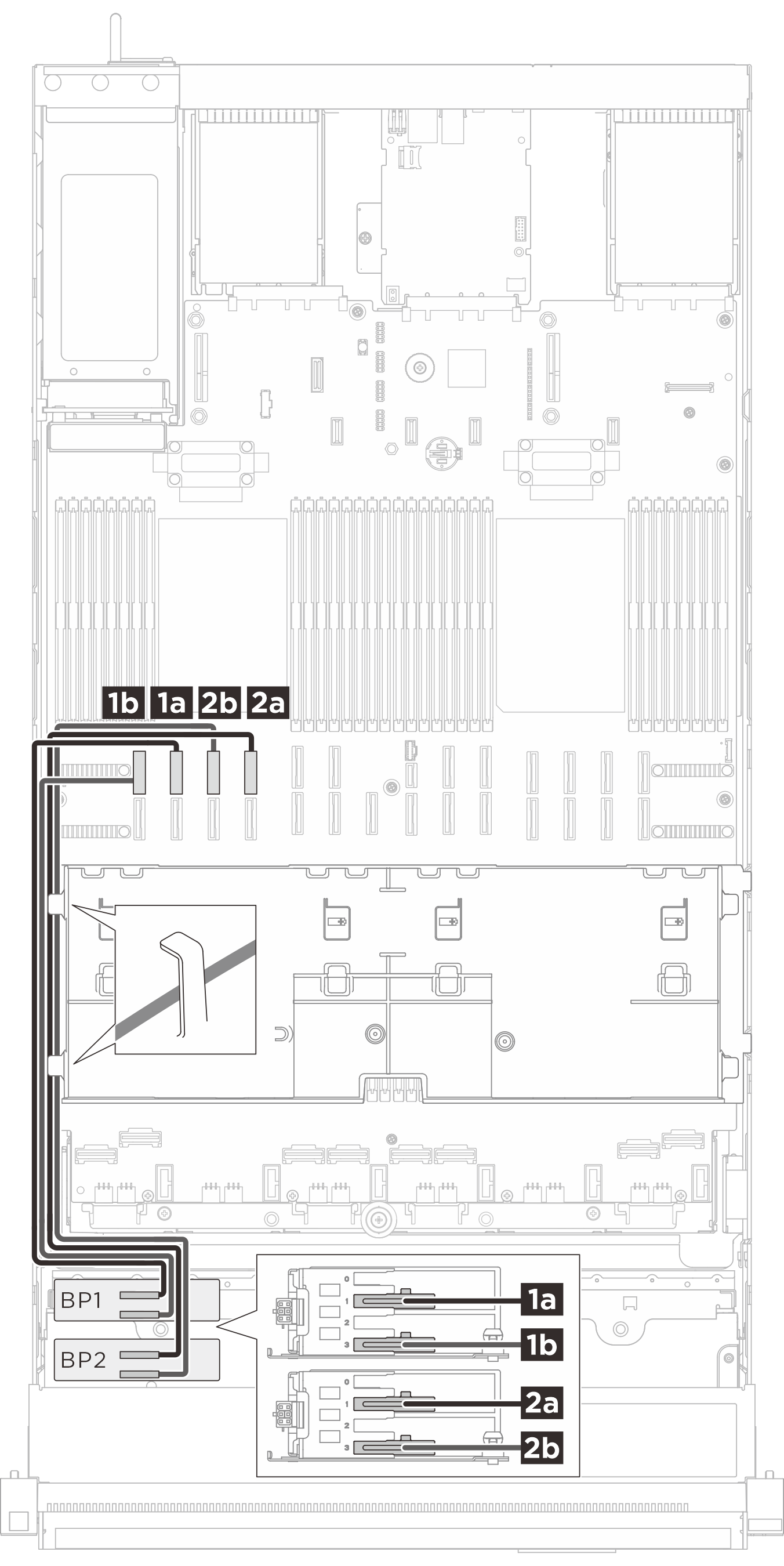

| BP1/BP2 신호 케이블 배선 | BP3/BP4 신호 케이블 배선 |
|---|---|
 |  |
| 케이블 | 시작(백플레인) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| MCIO x8 to Gen-Z 2C (560 mm) | 1a BP 1: Bay 1 | 1a NVMe 10 |
| MCIO x8 to Gen-Z 2C (560 mm) | 1b BP1: Bay 3 | 1b NVMe 9 |
| MCIO x8 to Gen-Z 2C (560 mm) | 2a BP2: Bay 1 | 2a NVMe 14 |
| MCIO x8 to Gen-Z 2C (560 mm) | 2b BP2: Bay 3 | 2b NVMe 13 |
| Swift x8 to Gen-Z 2C (330 mm) | 3a BP3: Bay 1 | 3a NVMe 1 |
| Swift x8 to Gen-Z 2C (330 mm) | 3b BP3: Bay 3 | 3b NVMe 2 |
| Swift x8 to Gen-Z 2C (330 mm) | 4a BP 4: Bay 1 | 4a NVMe 3 |
| Swift x8 to Gen-Z 2C (330 mm) | 4b BP 4: Bay 3 | 4b NVMe 4 |

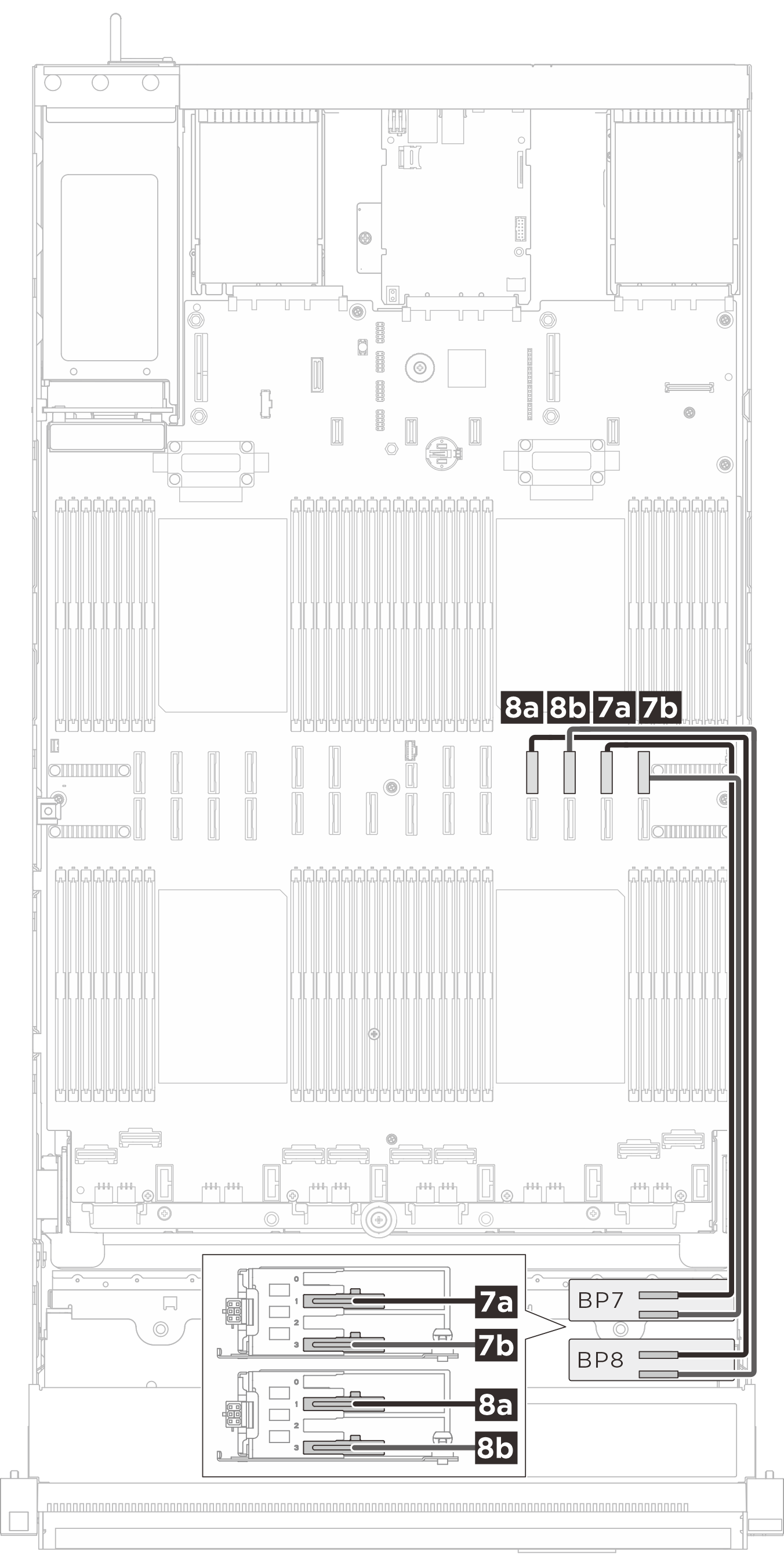

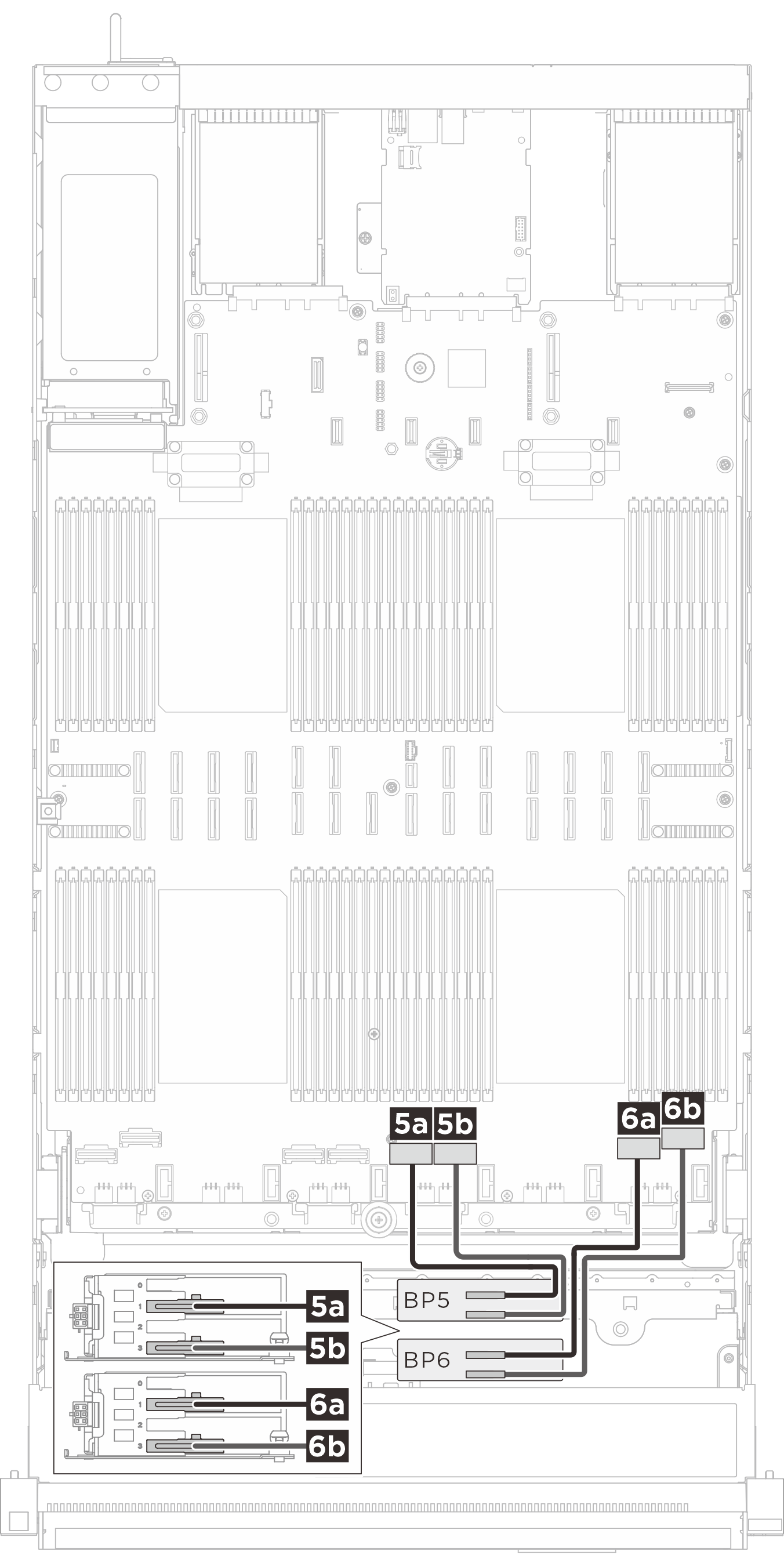

| BP5/BP6 신호 케이블 배선 | BP7/BP8 신호 케이블 배선 |
|---|---|
 |  |
| 케이블 | 시작(백플레인) | 끝(시스템 보드 어셈블리) |
|---|---|---|
| Swift x8 to Gen-Z 2C (330 mm) | 5a BP 5: Bay 1 | 5a NVMe 5 |
| Swift x8 to Gen-Z 2C (330 mm) | 5b BP 5: Bay 3 | 5b NVMe 6 |
| Swift x8 to Gen-Z 2C (330 mm) | 6a BP 6: Bay 1 | 6a NVMe 7 |
| Swift x8 to Gen-Z 2C (330 mm) | 6b BP 6: Bay 3 | 6b NVMe 8 |
| MCIO x8 to Gen-Z 2C (560 mm) | 7a BP 7: Bay 1 | 7a NVMe 11 |
| MCIO x8 to Gen-Z 2C (560 mm) | 7b BP 7: Bay 3 | 7b NVMe 12 |
| MCIO x8 to Gen-Z 2C (560 mm) | 8a BP 8: Bay 1 | 8a NVMe 15 |
| MCIO x8 to Gen-Z 2C (560 mm) | 8b BP 8: Bay 3 | 8b NVMe 16 |

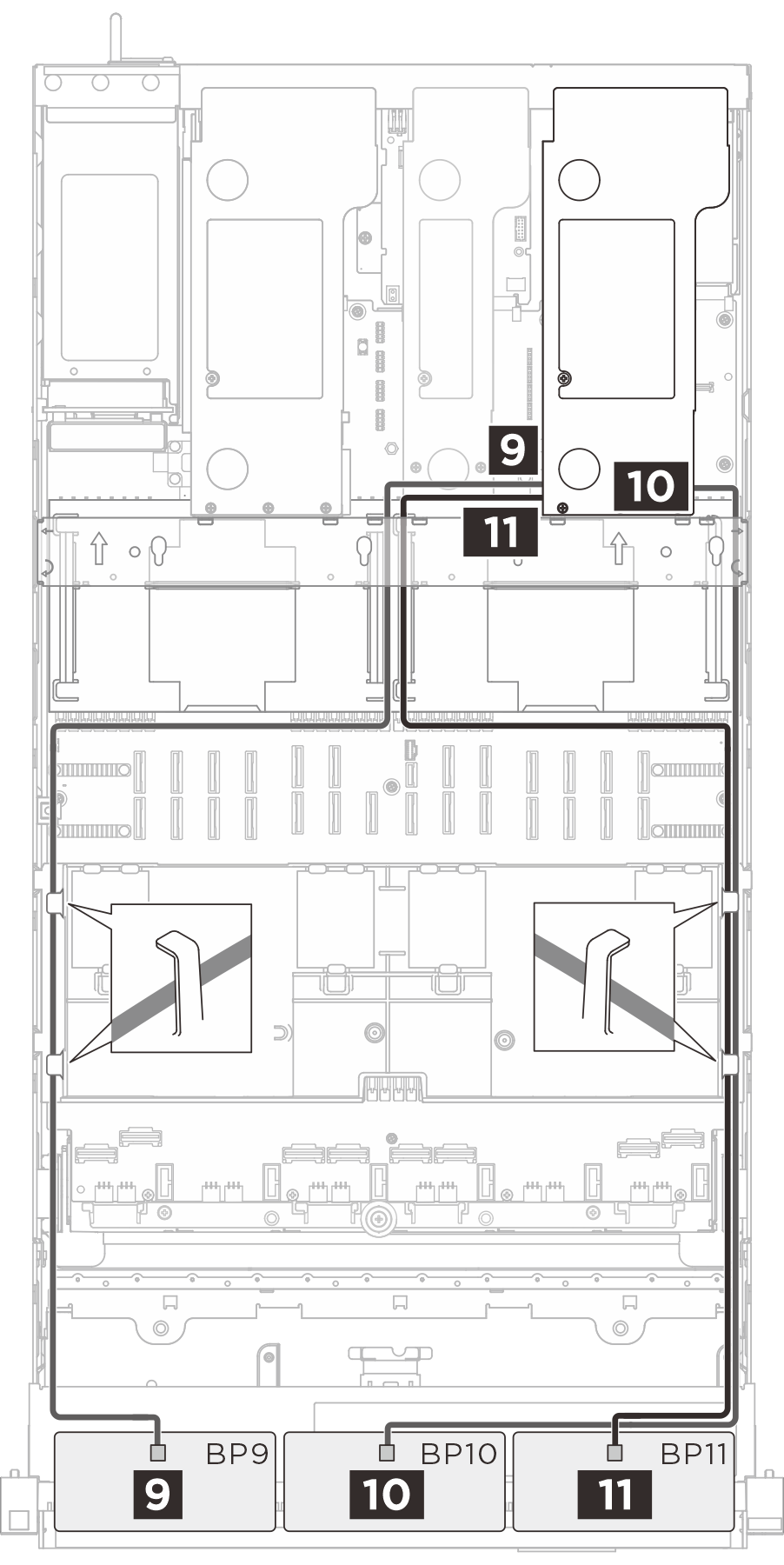

SAS/SATA 백플레인 신호 케이블 배선
Gen 4 RAID/HBA 어댑터: 545-8i/940-8i/940-16i/440-16i
Gen 3 RAID/HBA 어댑터: 5350-8i/9350-8i/4350-16i
1 x 백플레인: 1 x RAID/HBA 8i
2 x 백플레인: 1 x RAID/HBA 16i
3 x 백플레인: 1 x RAID/HBA 8i + 1 x RAID/HBA 16i
구성에 따라 RAID/HBA 어댑터는 다른 라이저에 설치됩니다. RAID/HBA 어댑터의 위치에 따라 다음 표에서 해당하는 배선 경로를 선택하십시오.

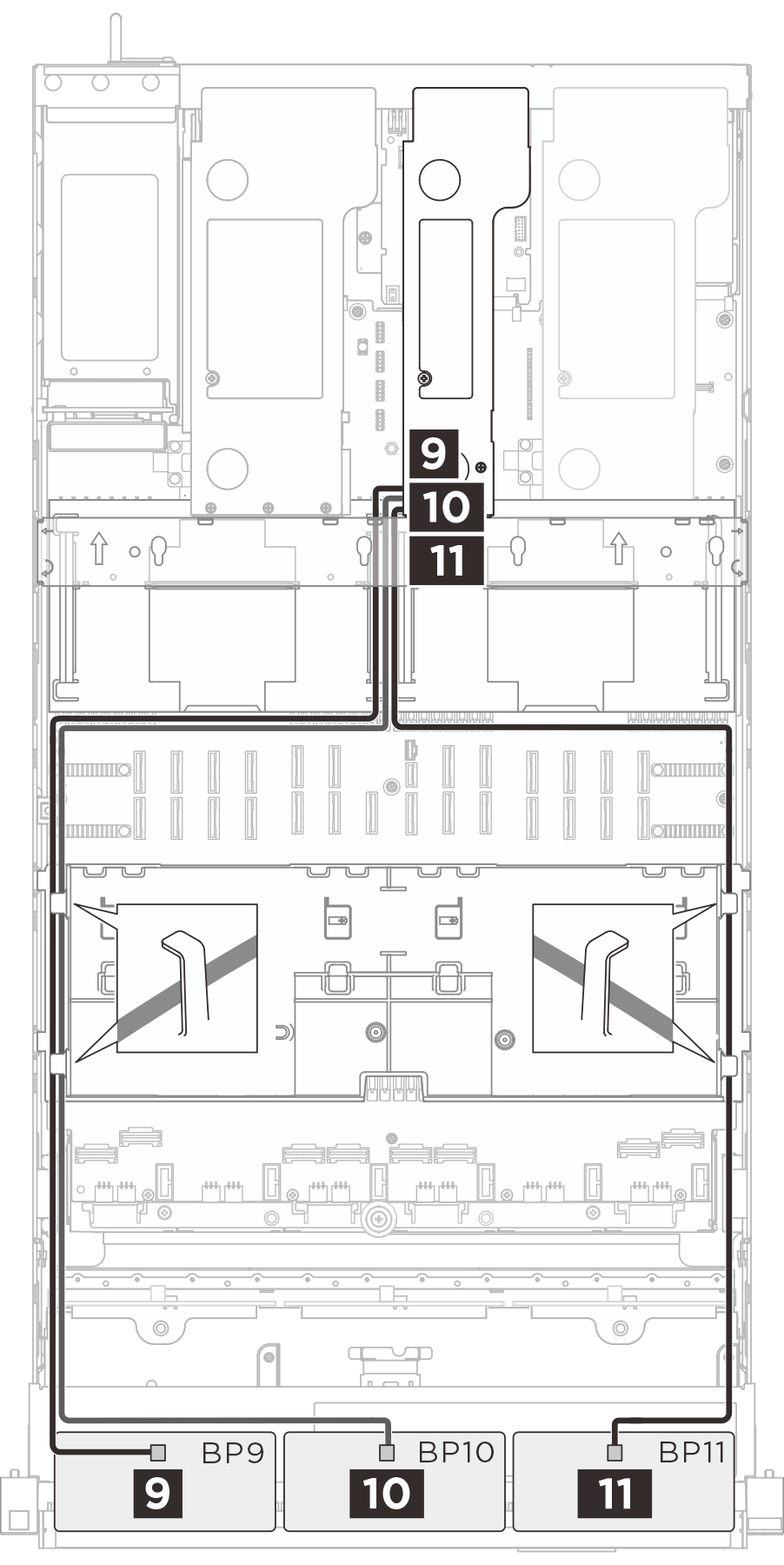

| 라이저 3으로 케이블 배선 | 라이저 2로 케이블 배선 | 라이저 1로 케이블 배선 |
|---|---|---|
 |  |  |
| 케이블 | 시작(백플레인) | 끝(RAID/HBA 어댑터) |
|---|---|---|
| 9 BP 9: SAS | 9
|
| 10 BP 10: SAS | 10
|
| 11 BP 11: SAS | 11
|
